努比亞在今年的紅魔新品發布會上，發布了紅魔7S和紅魔7S Pro兩款游戲手機，同時還推出了兩款個性化的快充充電器。本次拆解的是其中一款65W氘鋒氮化鎵快充，這款充電器采用透明蓋板設計，能夠直接看到內部的接口和元件，帶來不一樣的視覺效果。
這款充電器具備2C1A三個輸出接口，其中兩個USB-C口均支持功率盲插，任意一個接口均可65W輸出，雙口輸出時支持功率自動分配。下面充電頭網就對這款充電器進行拆解，看看內部的用料和做工。

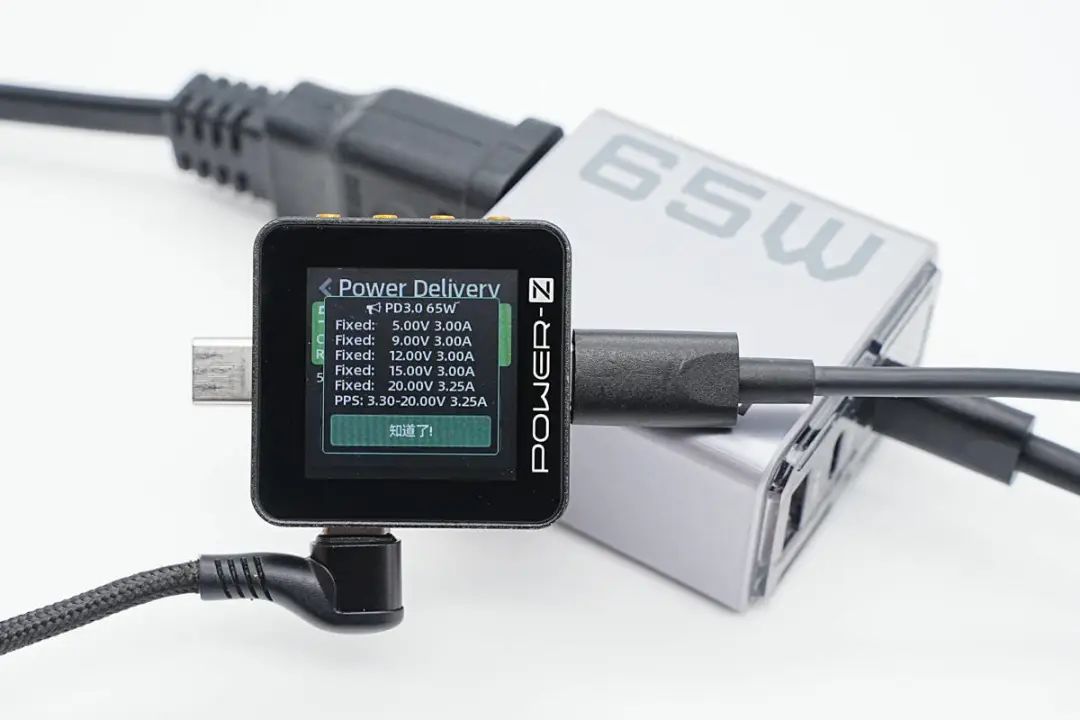

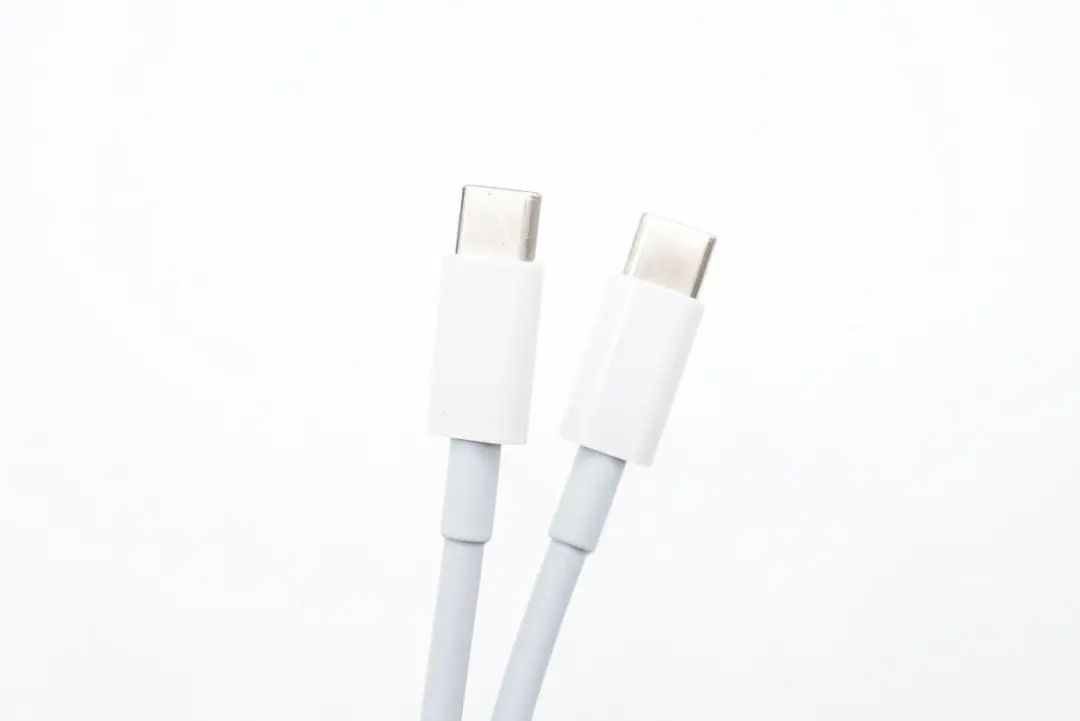

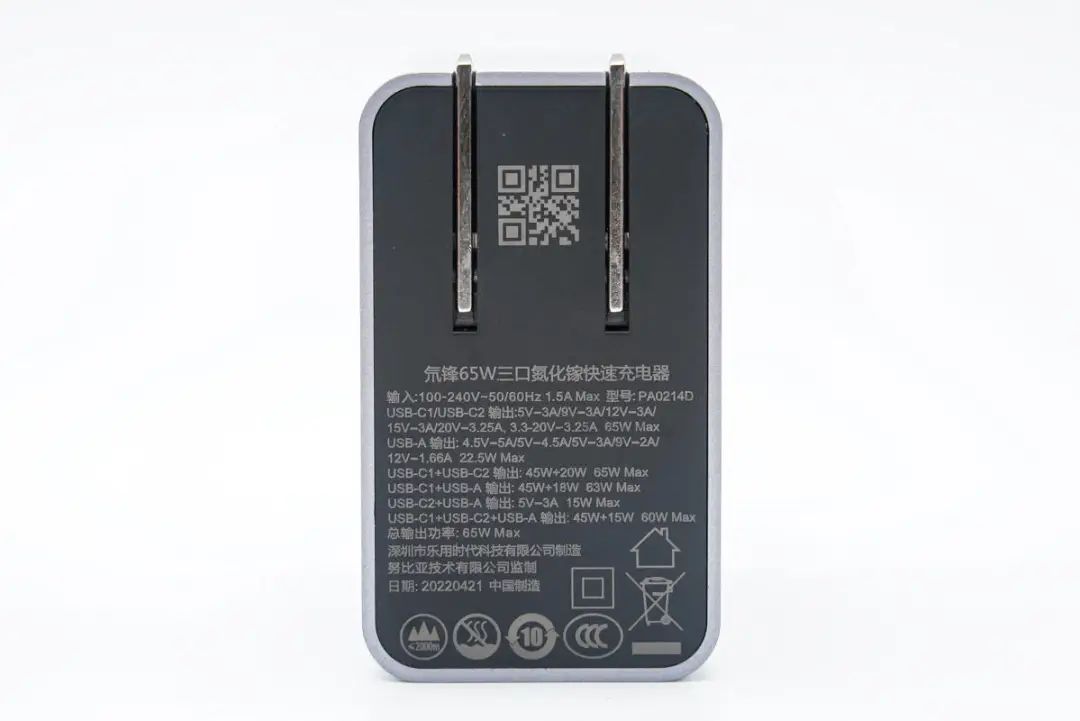

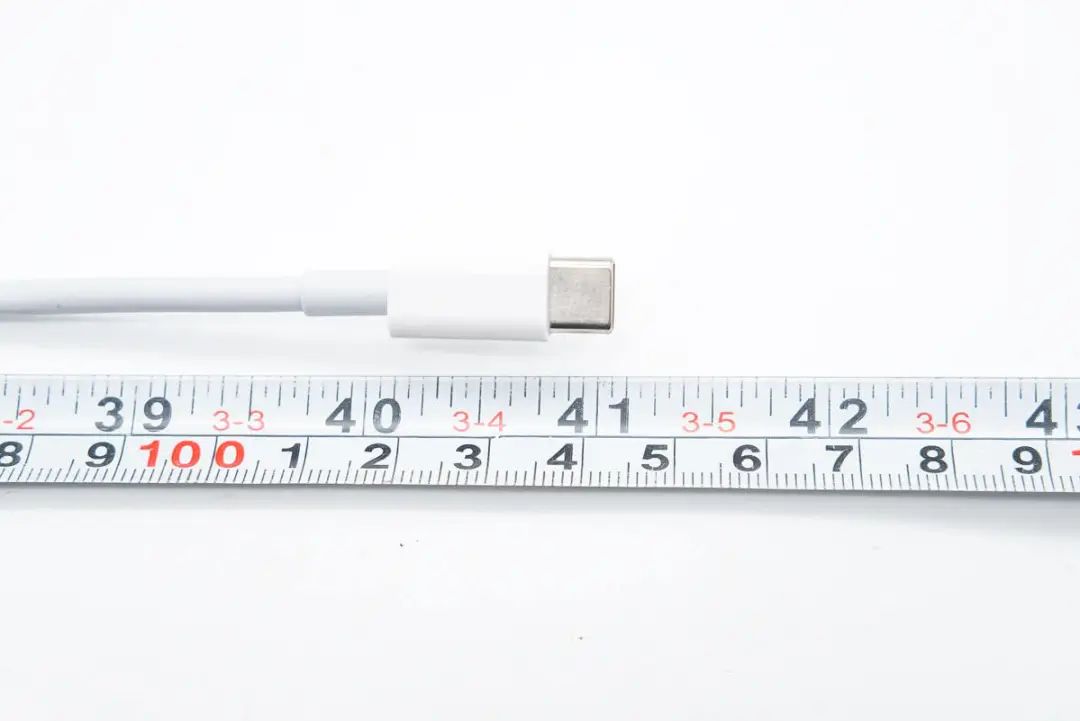

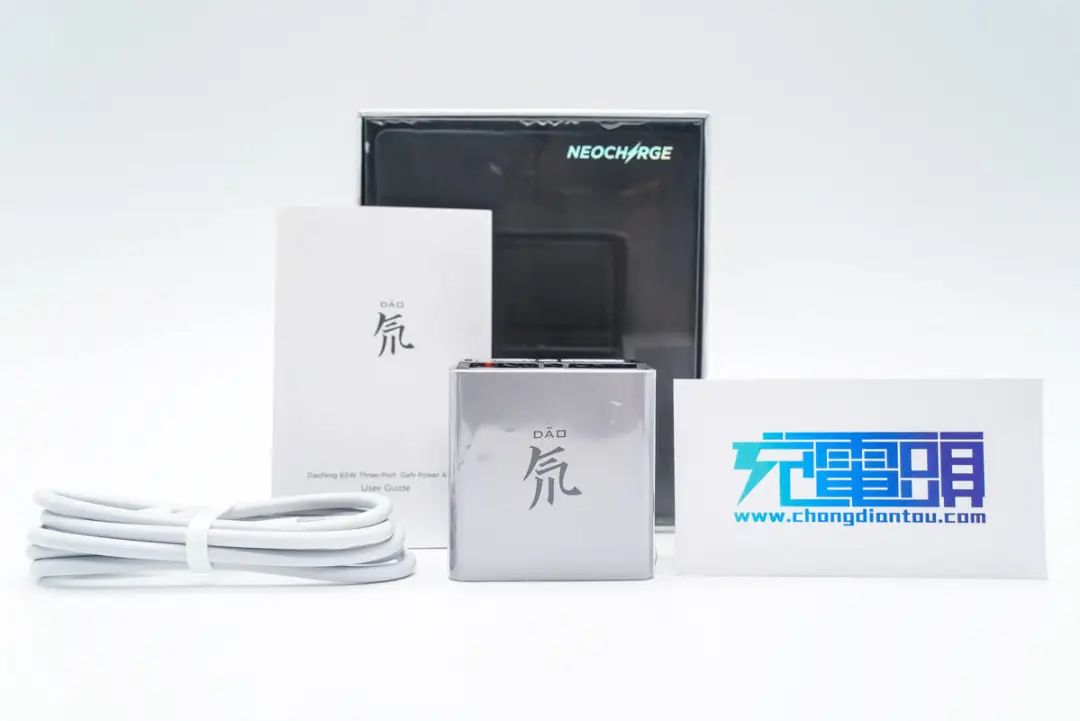

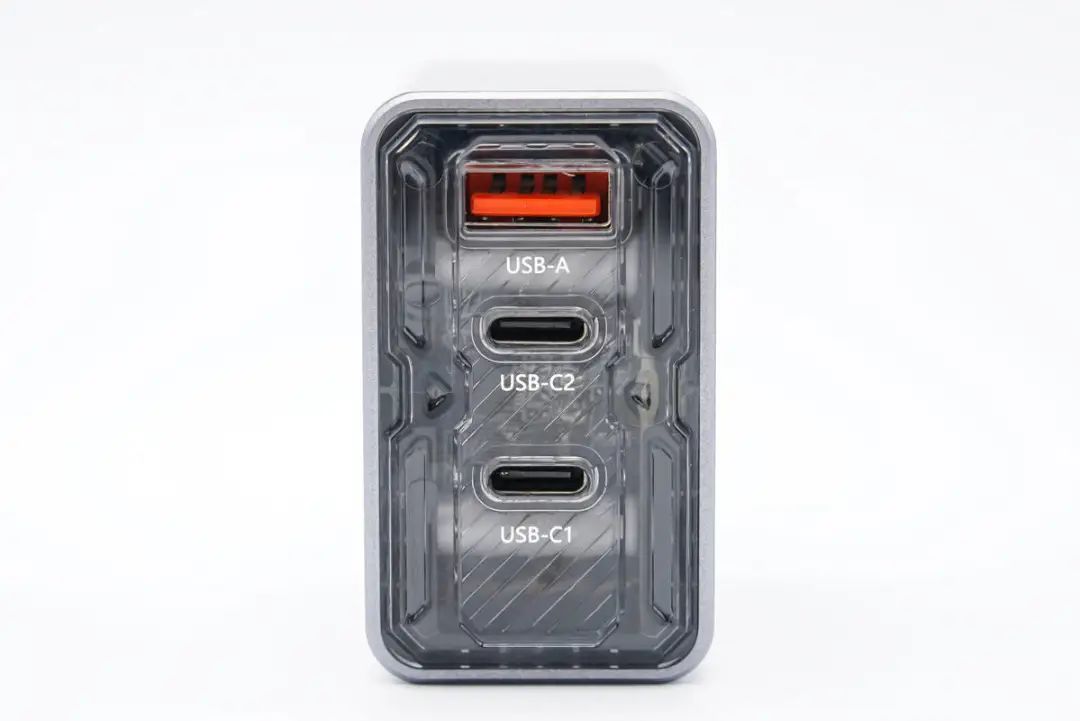

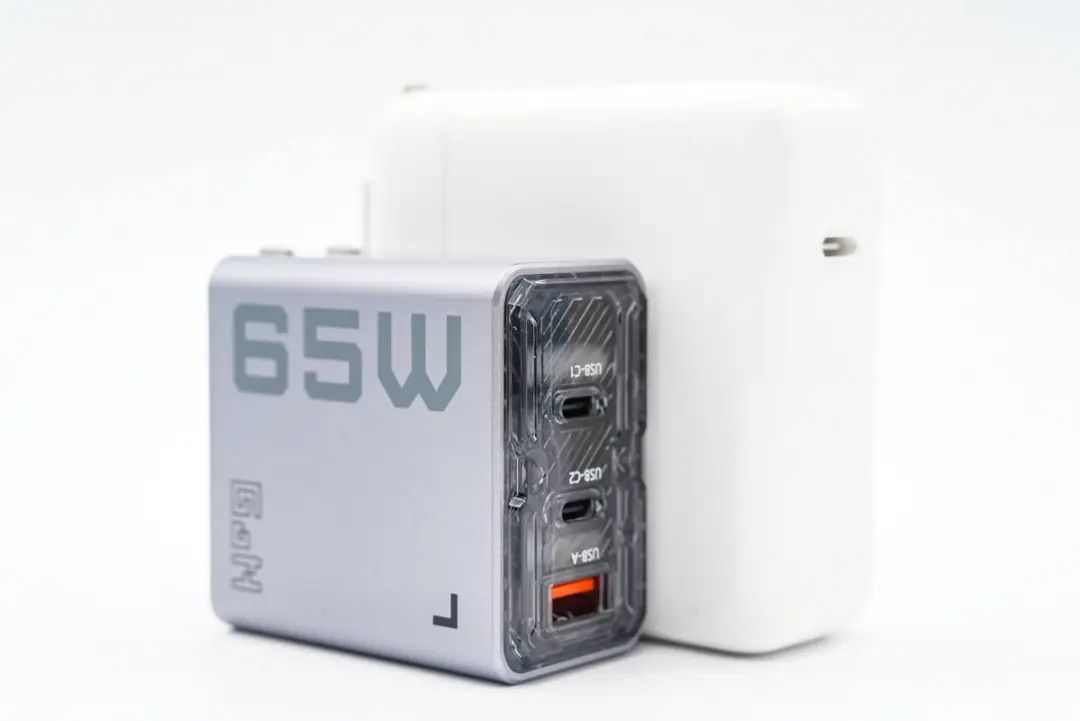

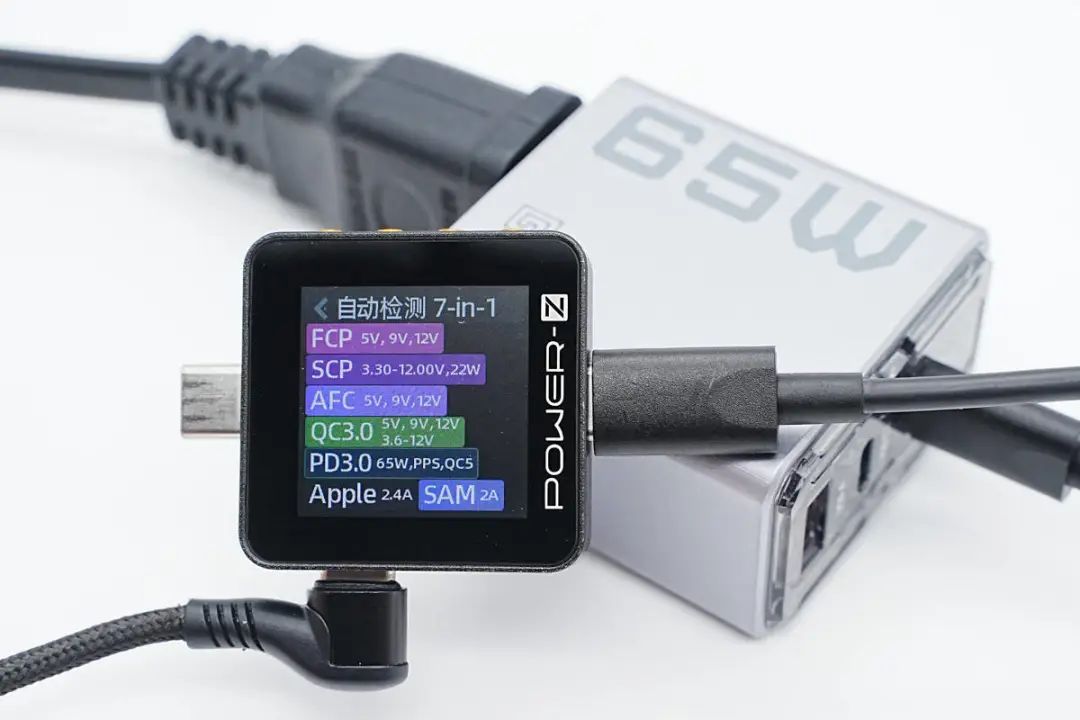

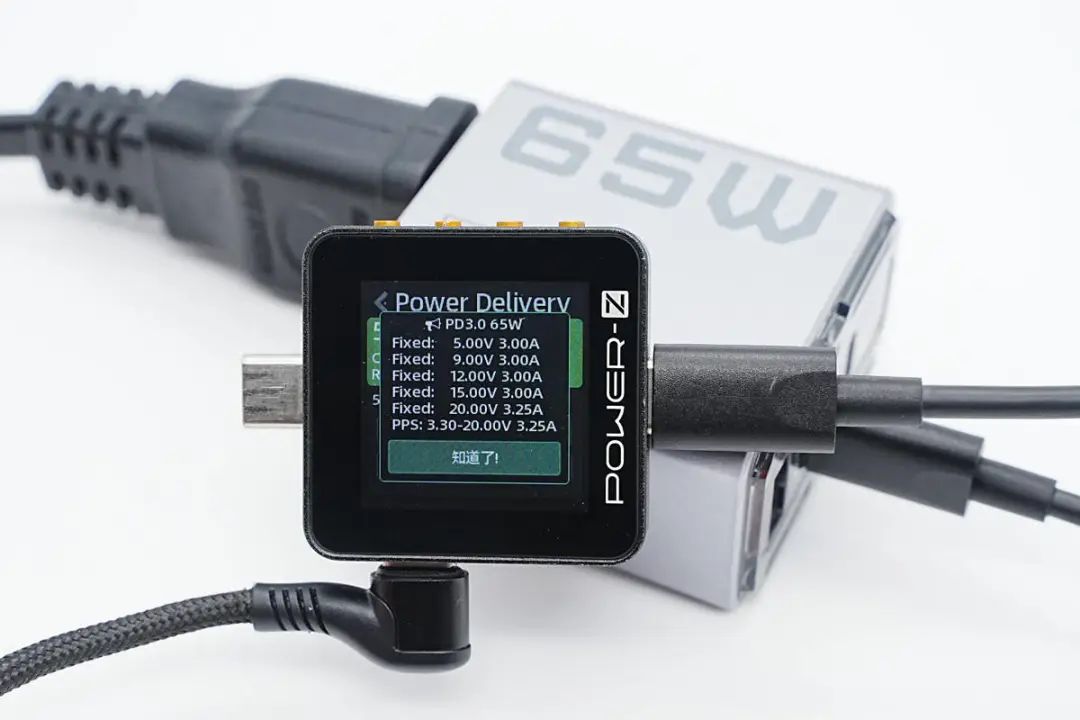

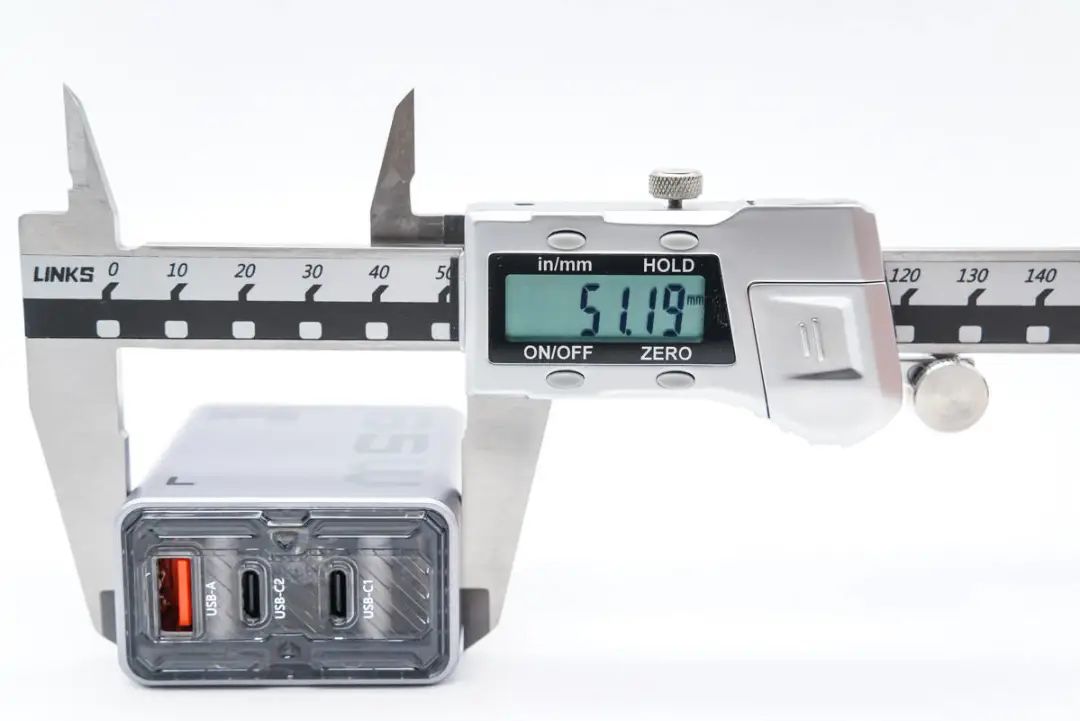

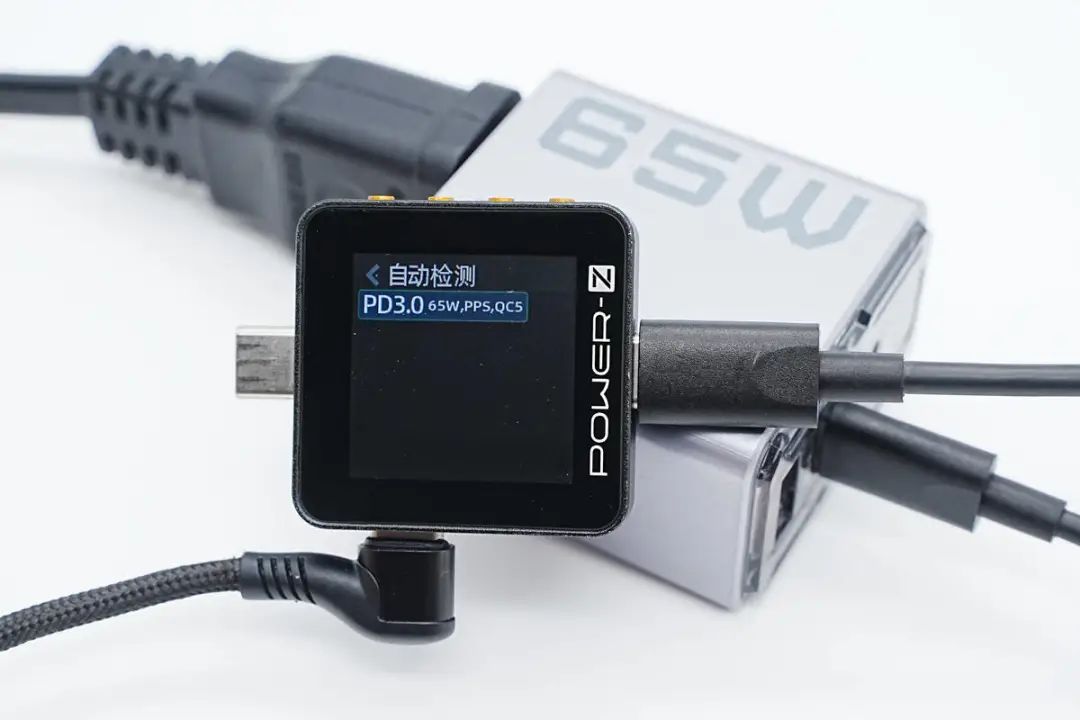

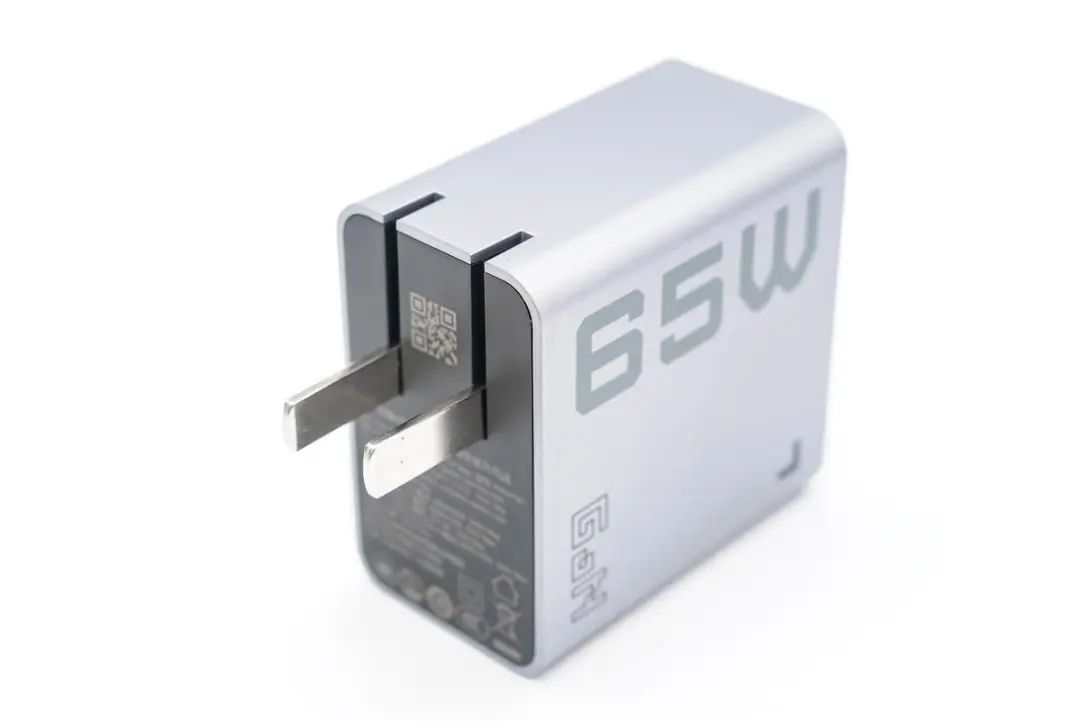

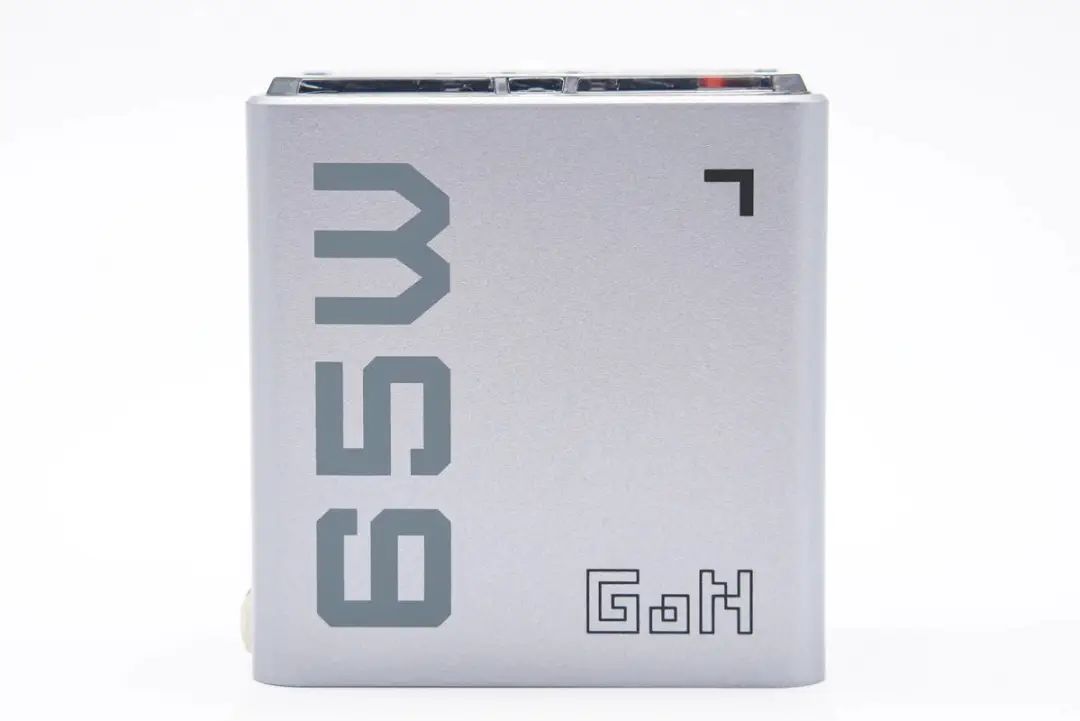

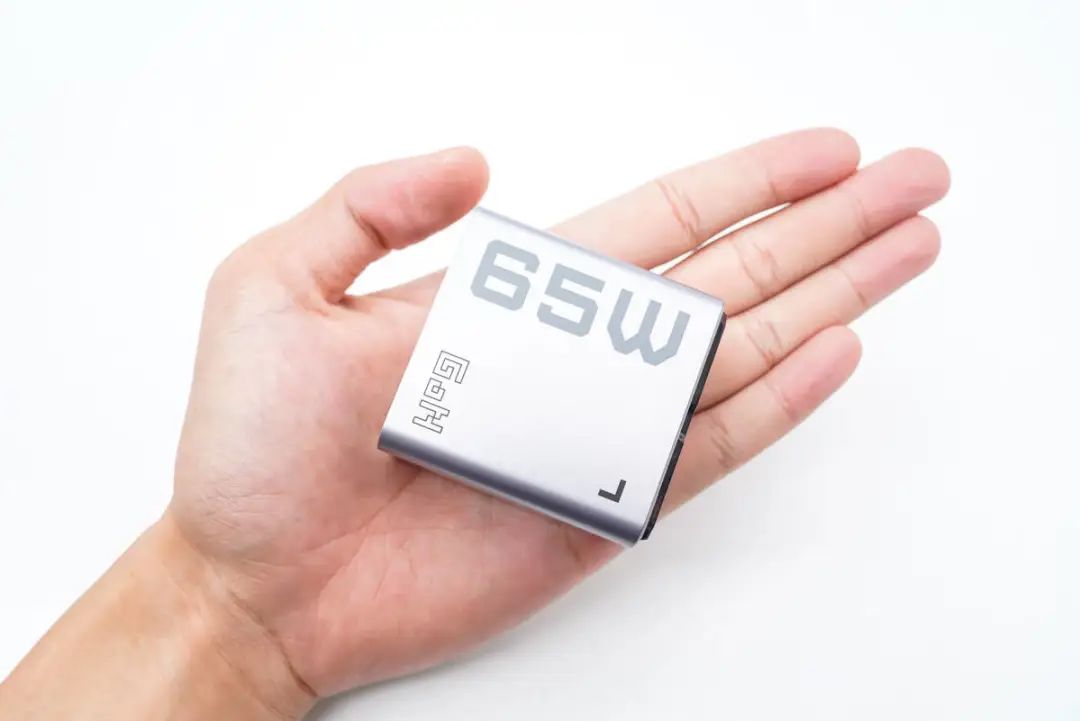

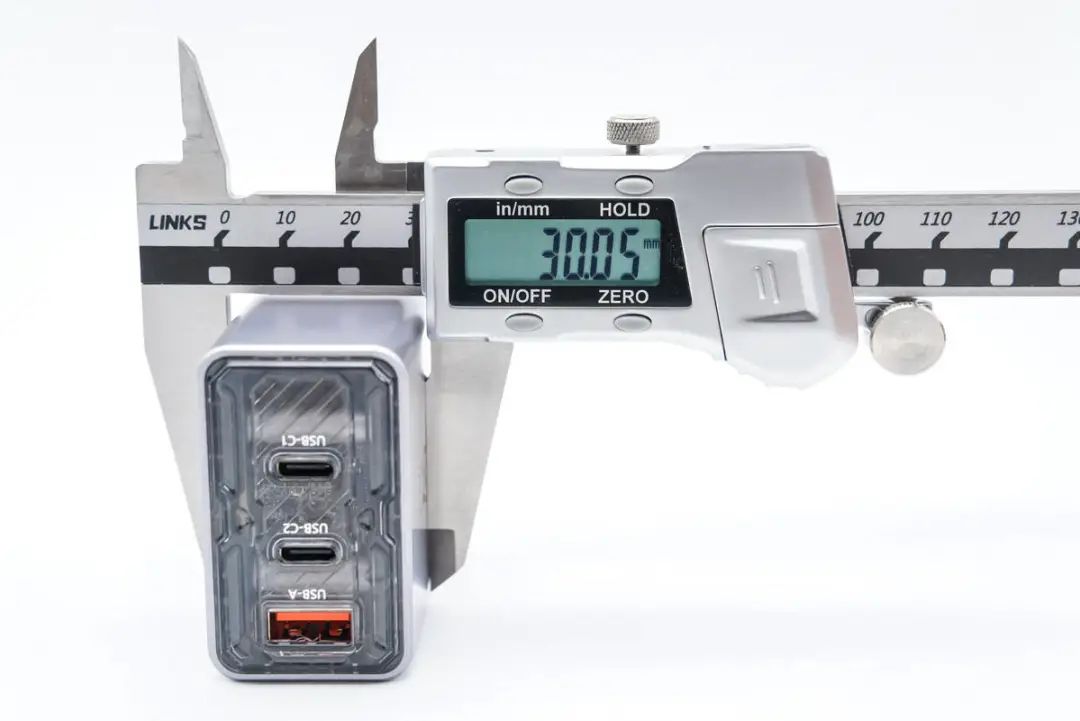

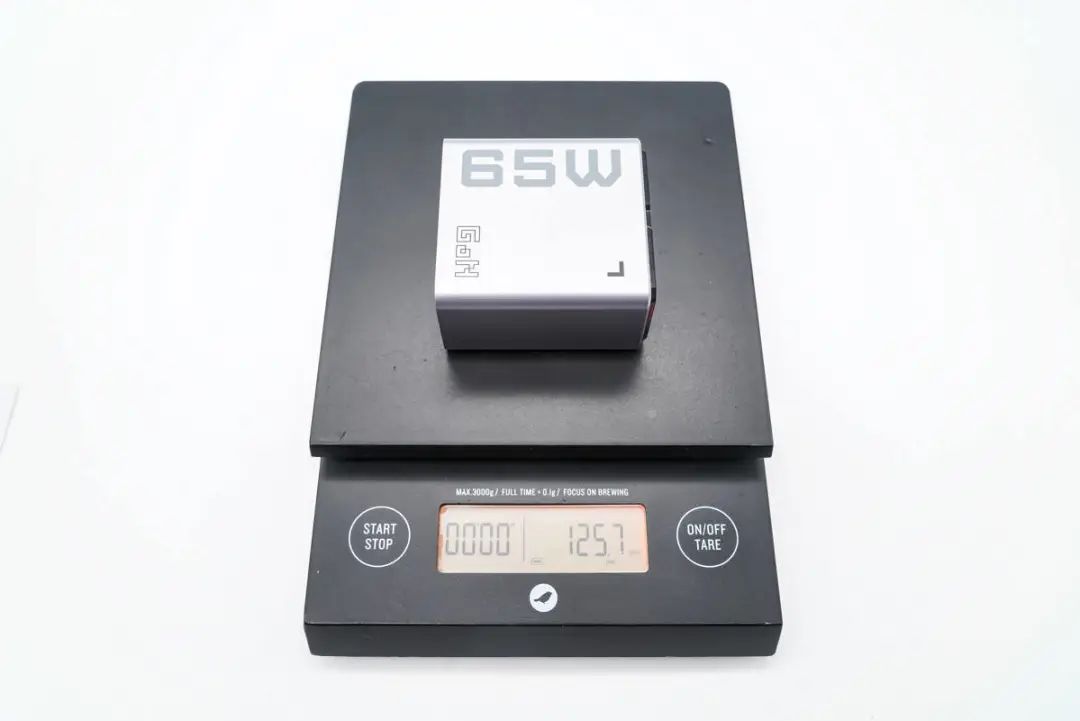

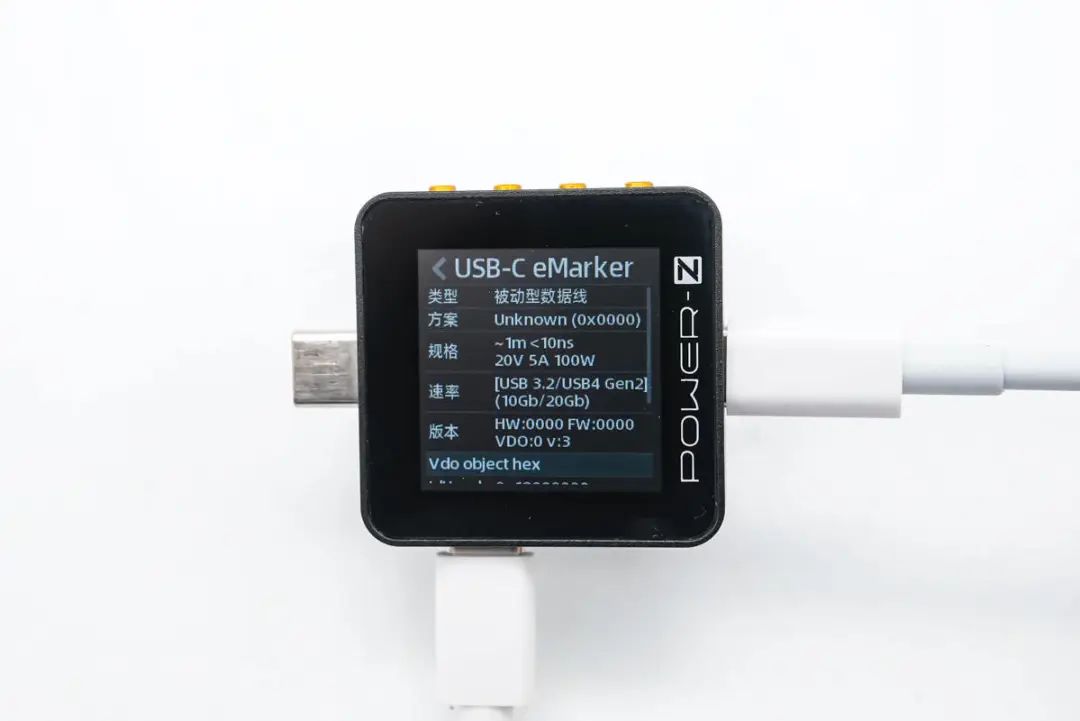

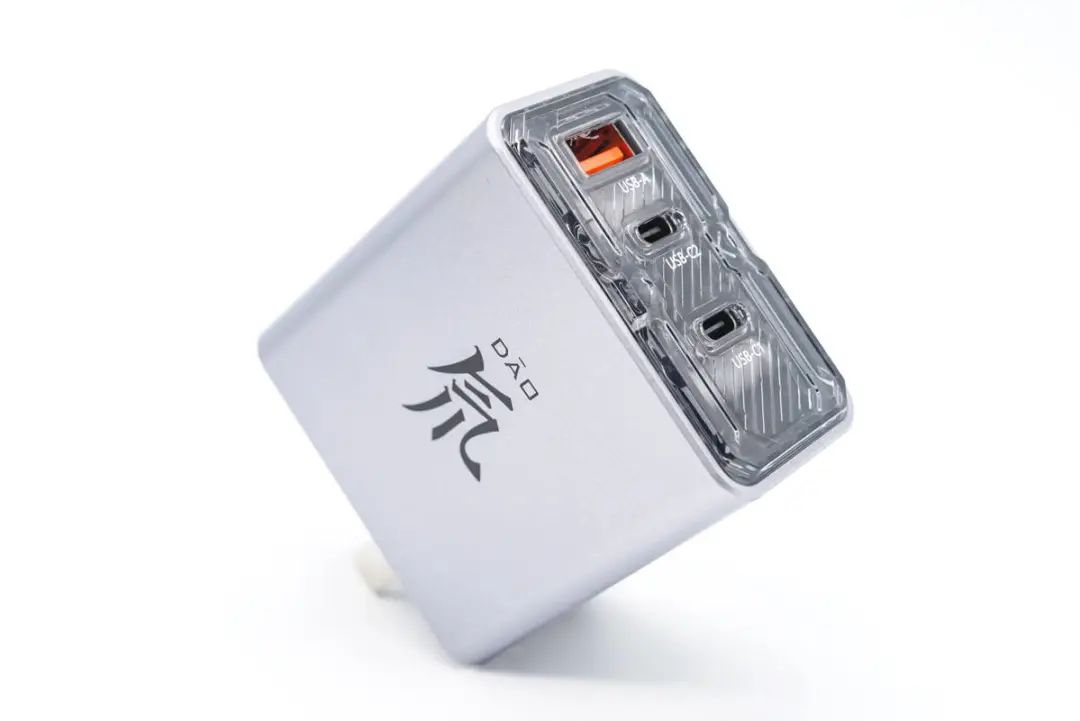

努比亞新款65W氘鋒快充采用櫥窗式包裝盒，可觀察充電器實物，左下角印有產品名稱。包裝內含充電器、數據線以及使用說明書。附帶線纜是CC線，兩端外殼亮面處理，并做了抗彎折保護設計。使用ChargerLAB POWER-Z KM002C測得數據線電力傳輸能力為20V5A，支持最大100W PD快充。充電器為方塊造型，腰身外殼延續努比亞氘鋒系列快充經典的銀灰色配色，輸出端外殼則采用更具科技感的透明風格設計，整體時尚美觀。USB-C1/C2：3.3-20V5A、5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-A：4.5V5A、5V4A、5V3A、9V2A、12V1.66A、20V1.5AUSB-C1+USB-C2+USB-A：45W+15W產品已經通過了CCC認證。充電器配備可折疊國標插腳，收放自如攜帶方便且不會刮傷包里其它設備。輸出端配有2C1A三個USB接口，外殼上印有相對應的接口標識，方便用戶使用。和蘋果61W充電器對比，體積優勢很明顯。并且具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-20V3.25A一組PPS電壓檔位。測得USB-C2口支持PD3.0、PPS、QC5快充協議。以及具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-20V3.25A一組PPS電壓檔位。

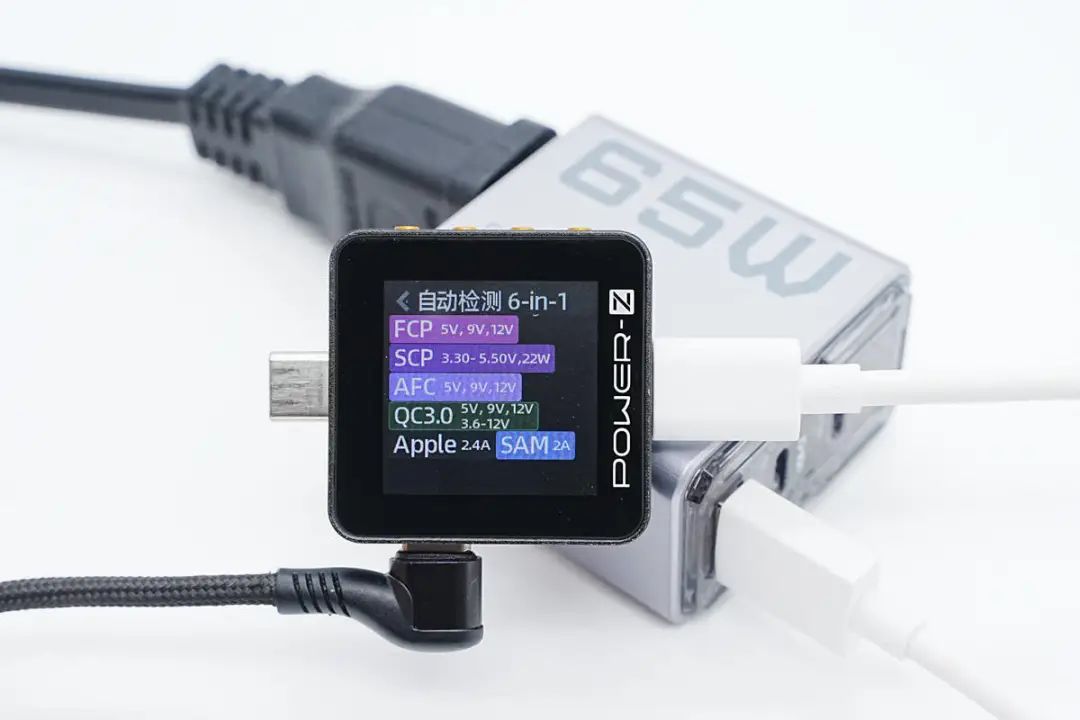

測得USB-A口支持FCP、SCP、AFC、QC3.0、Apple2.4A、Samsung 5V2A充電協議。

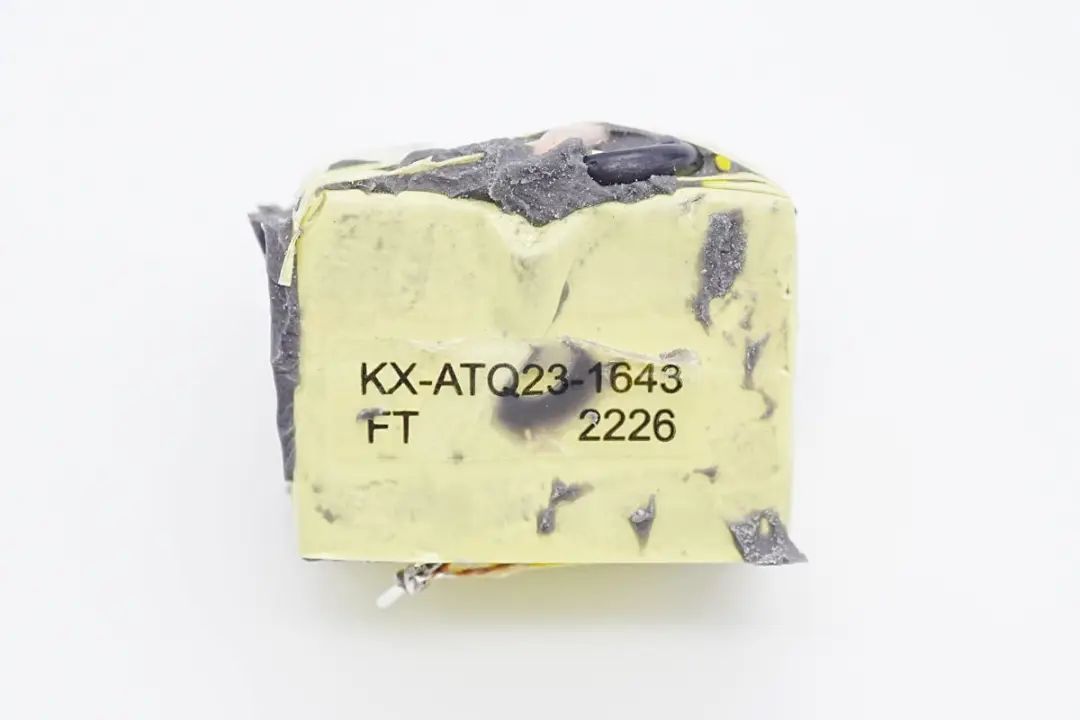

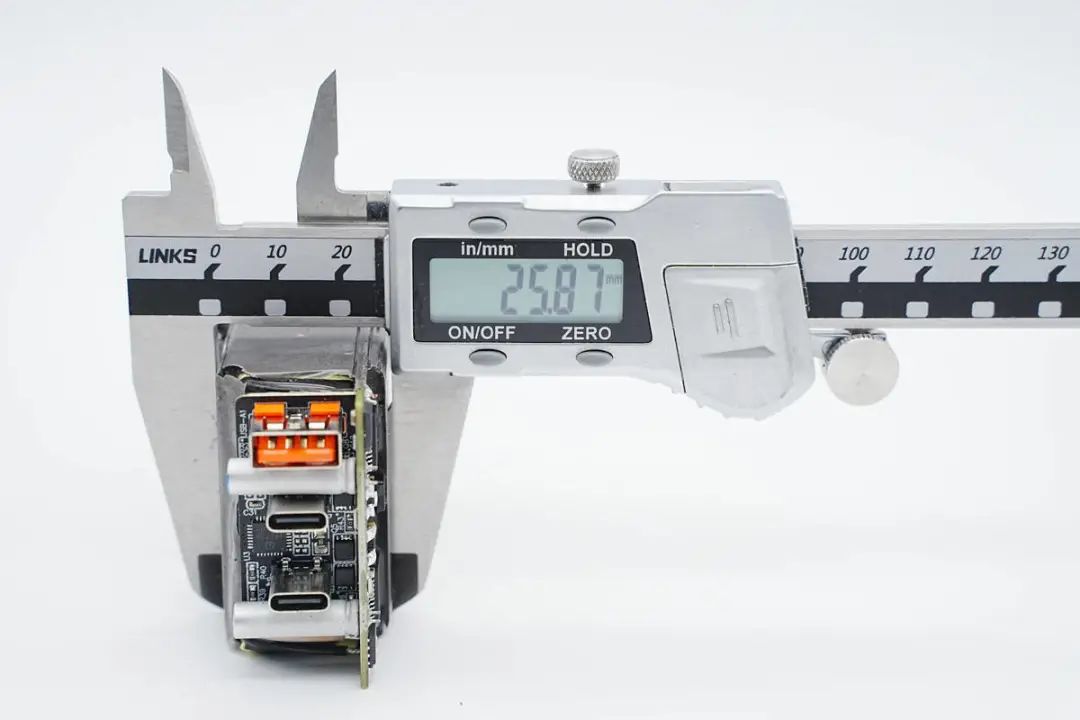

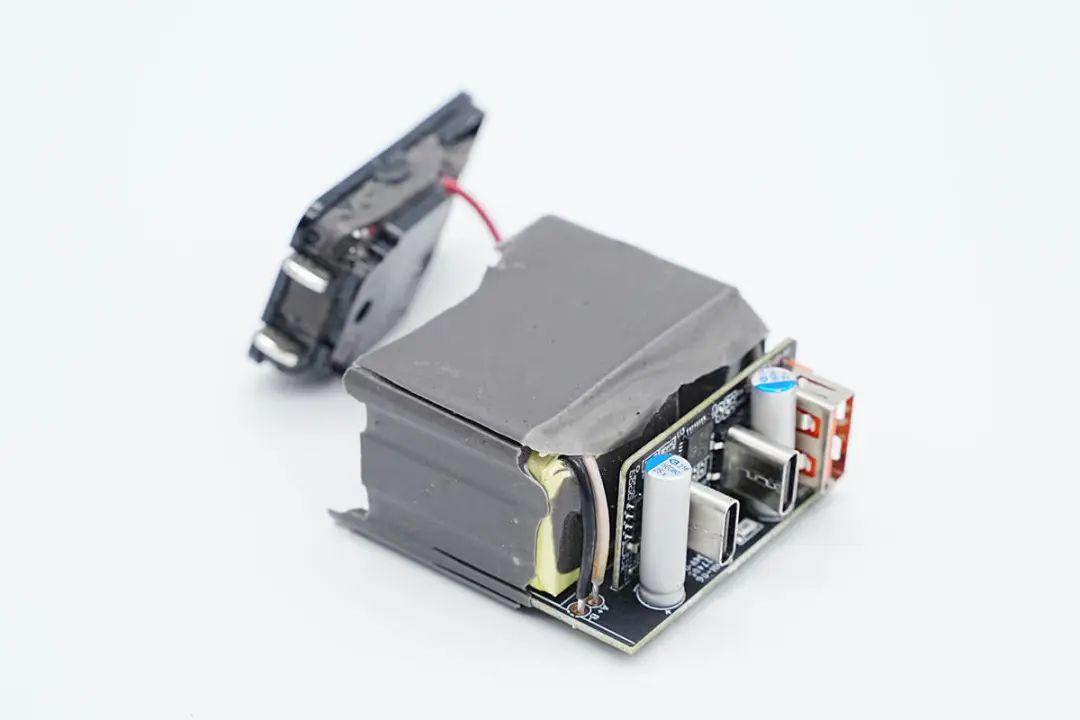

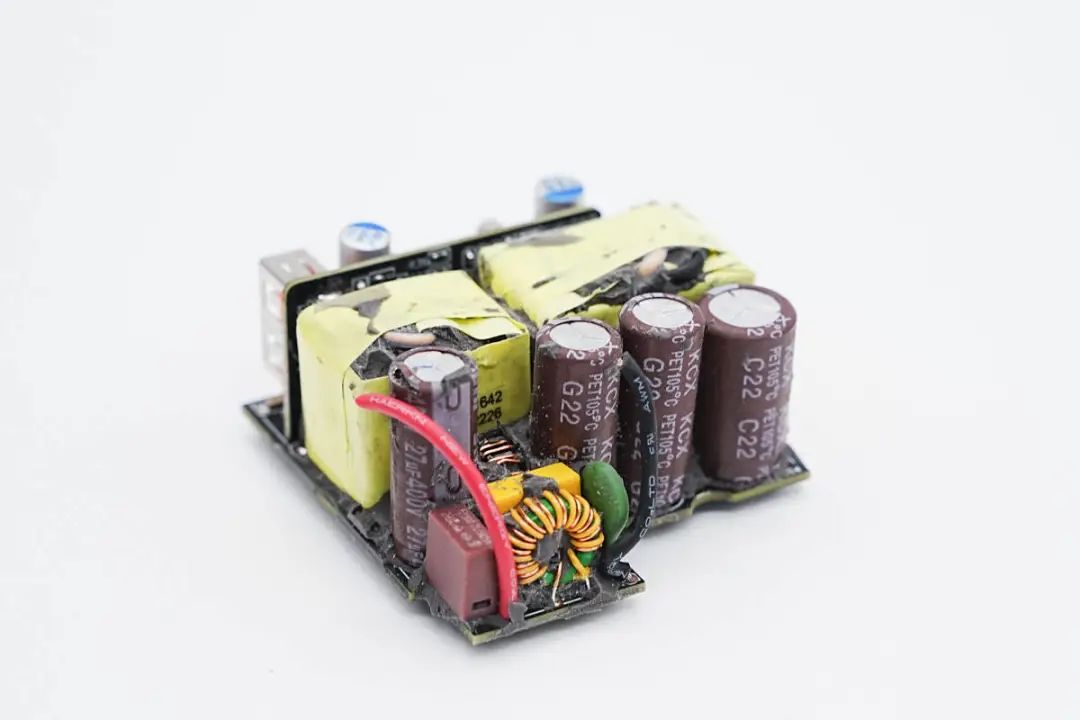

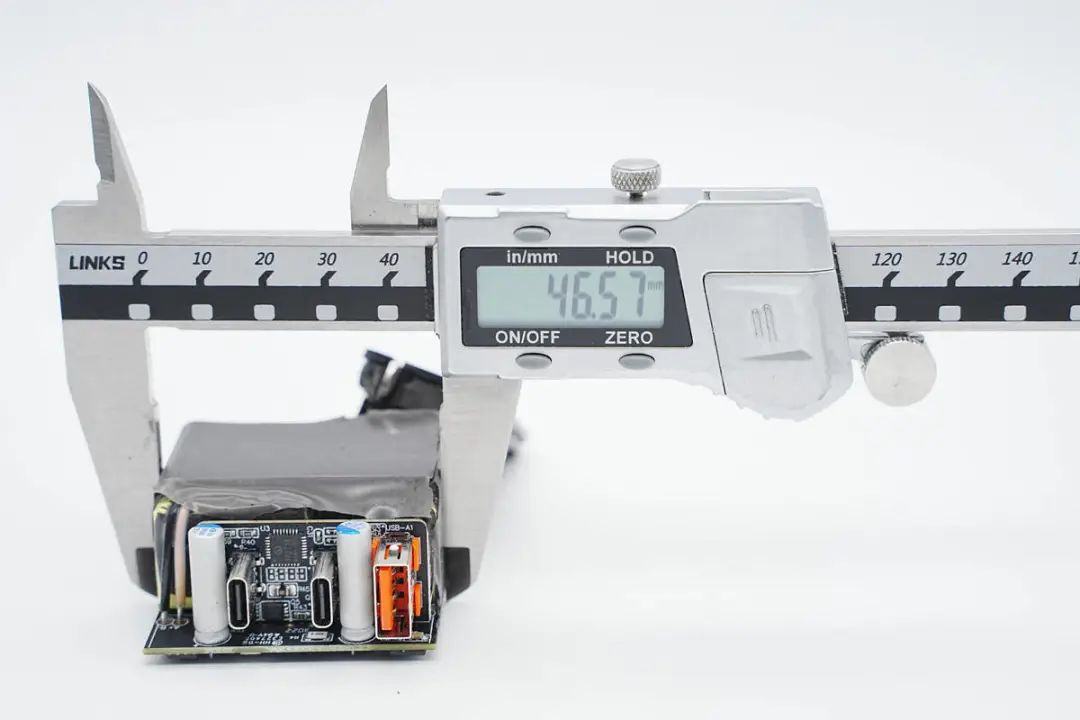

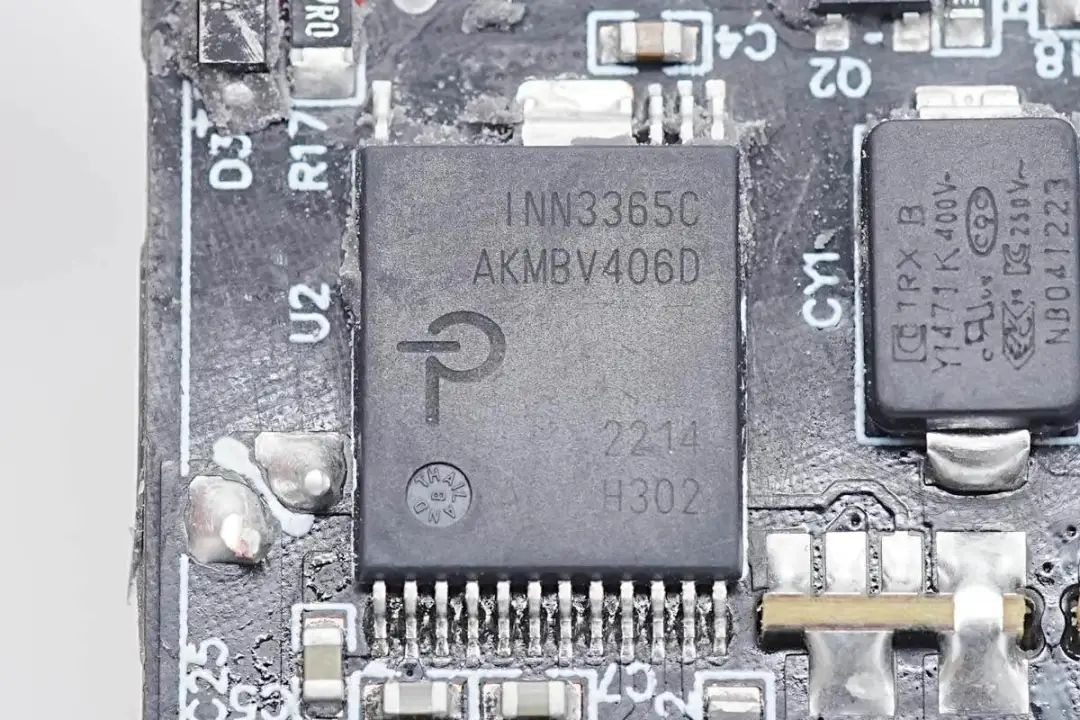

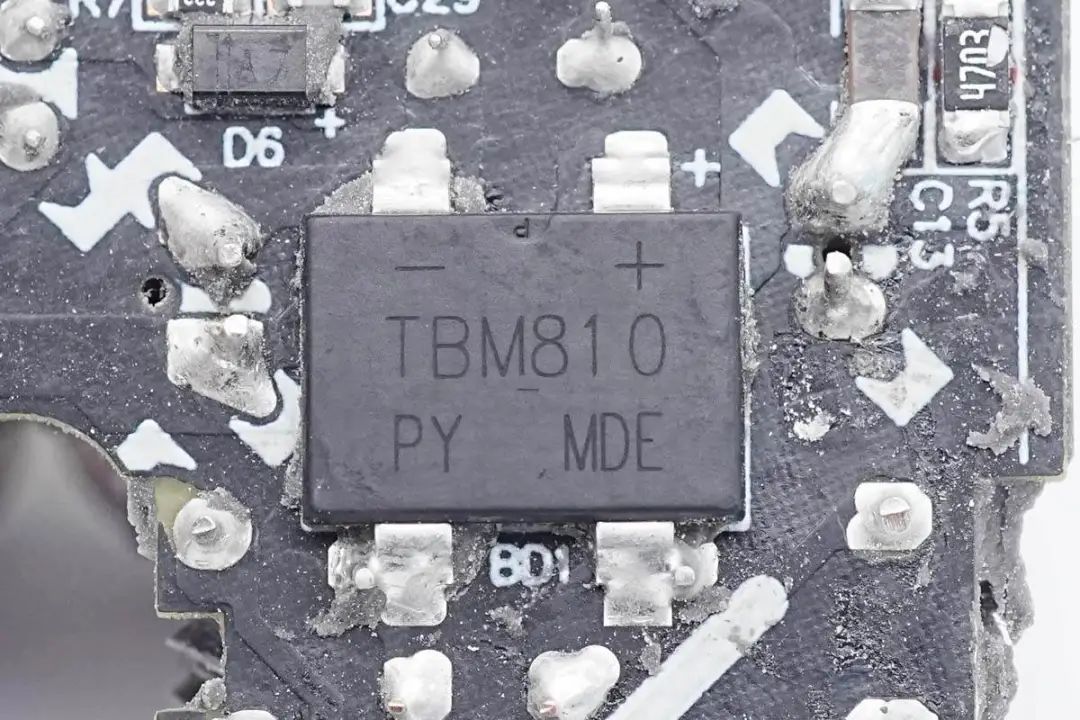

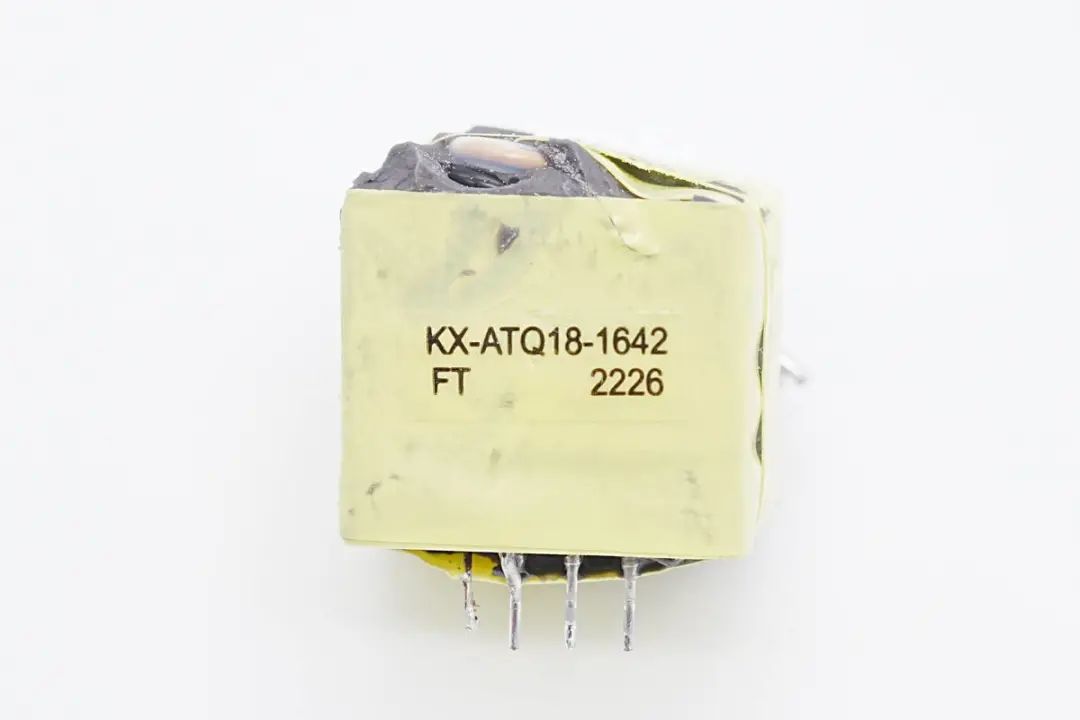

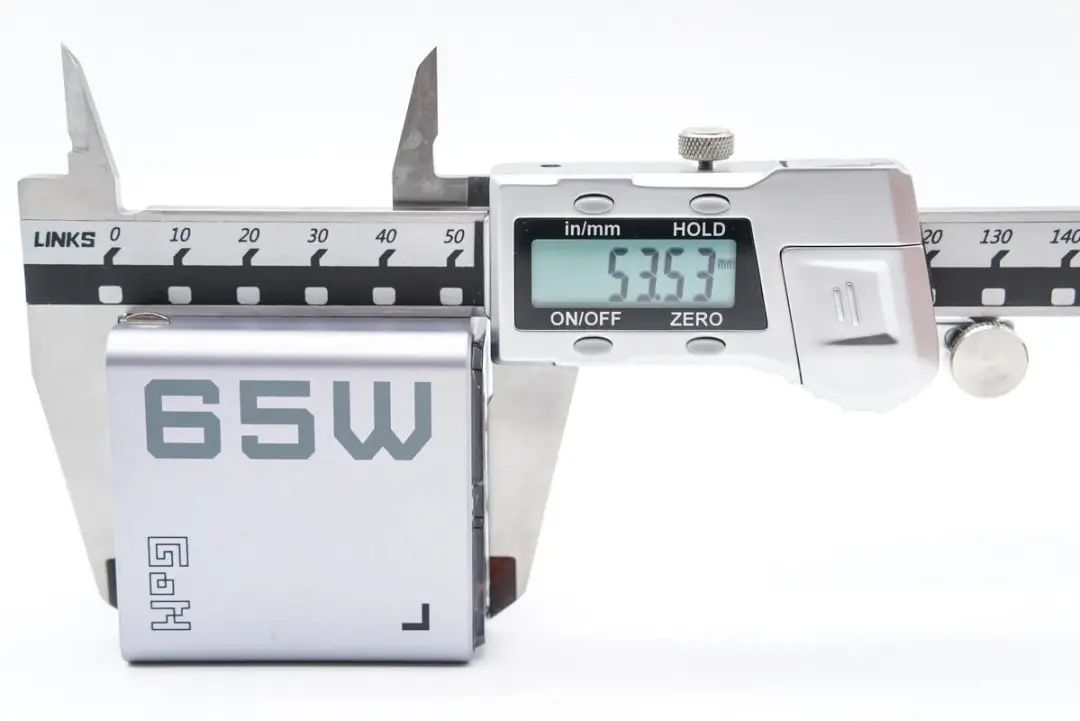

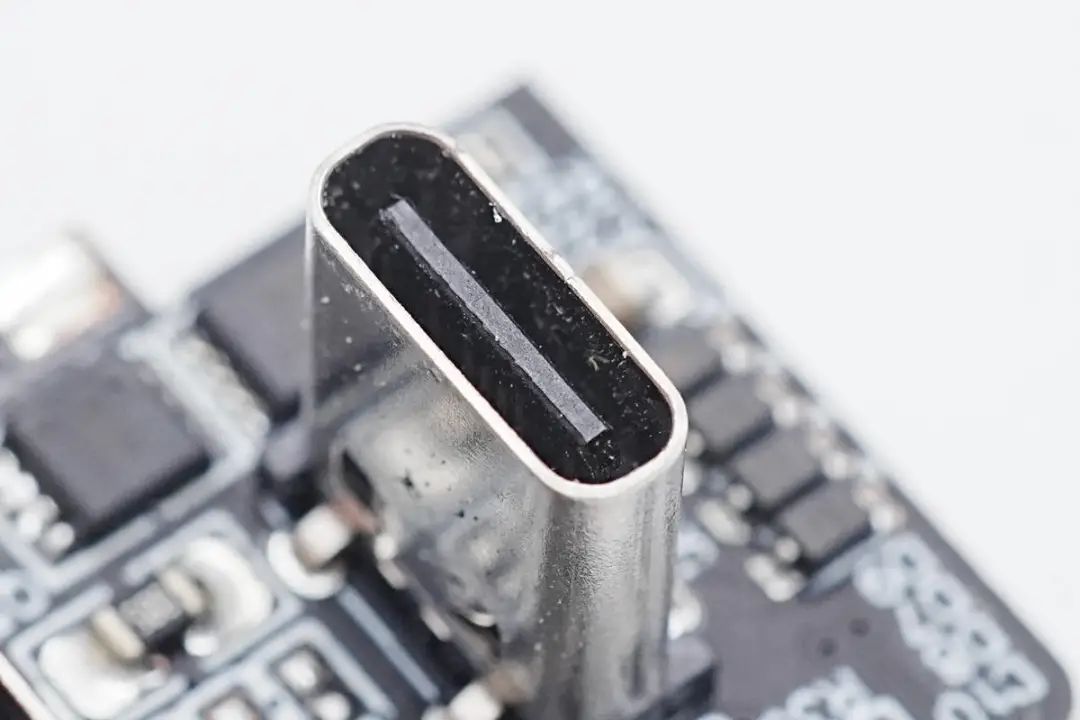

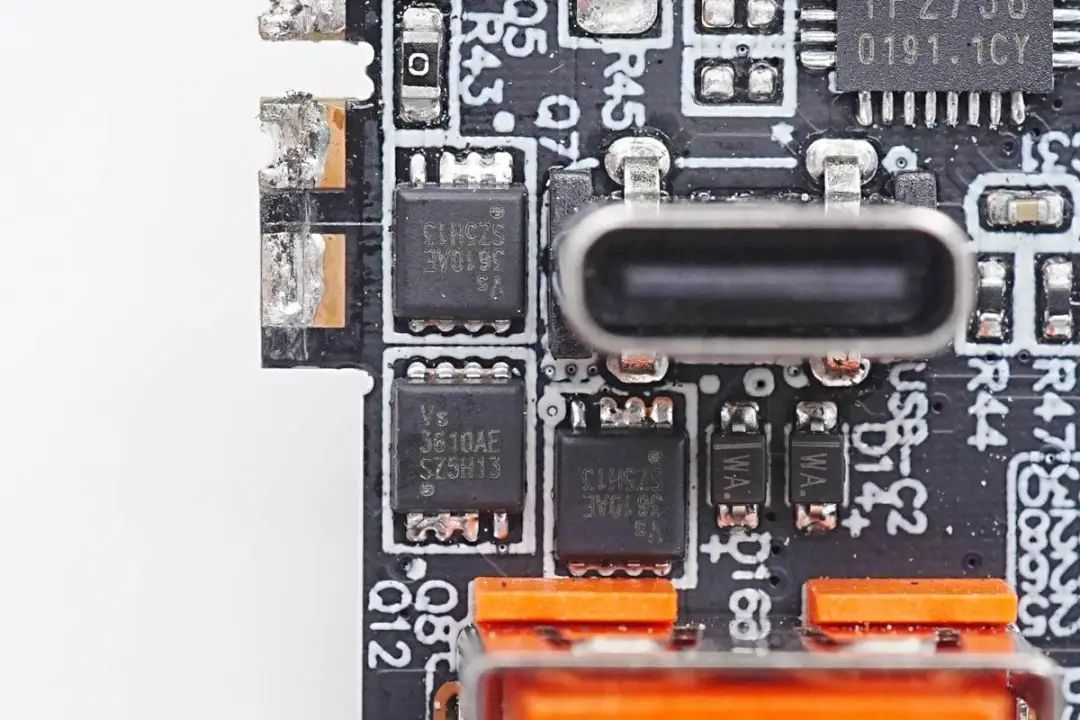

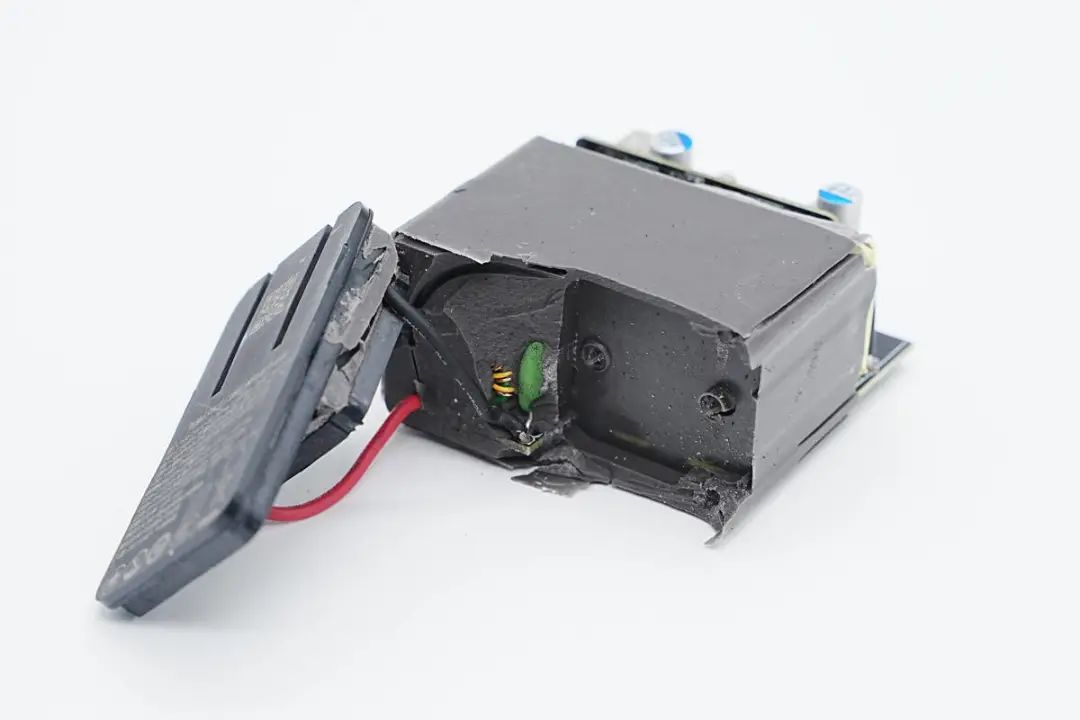

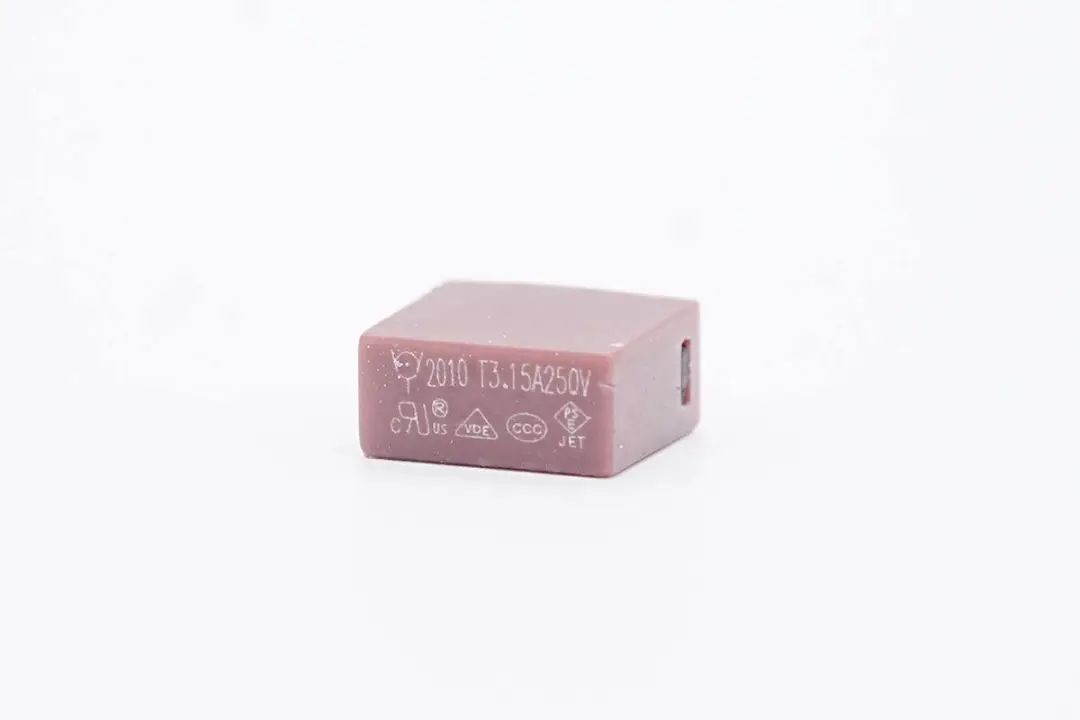

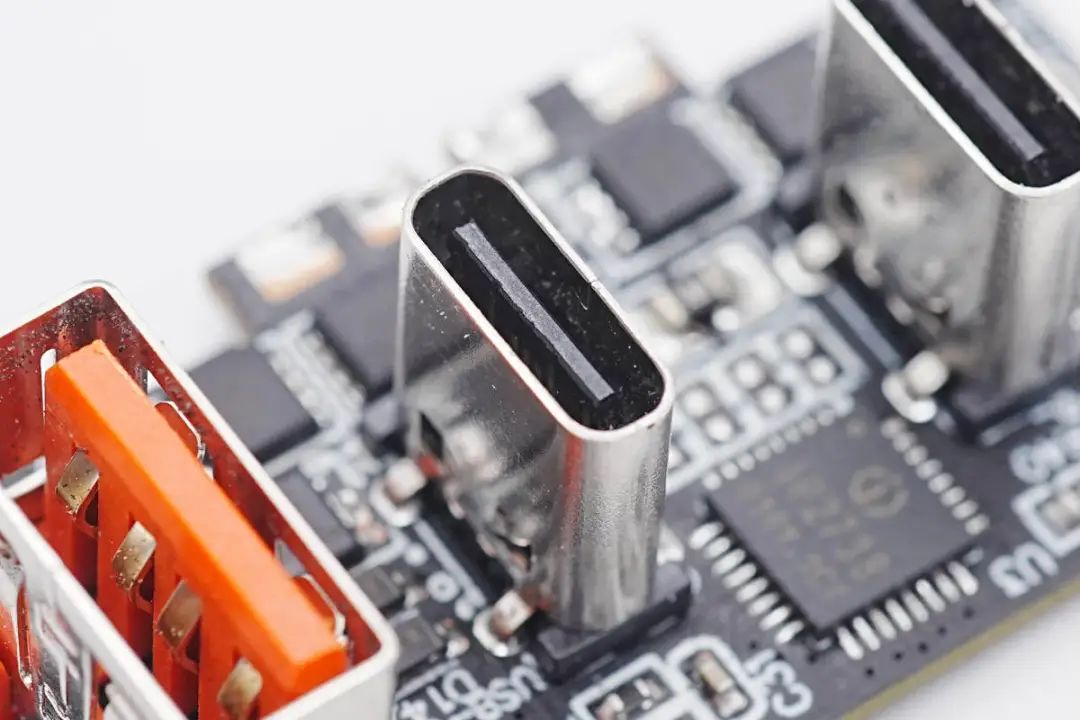

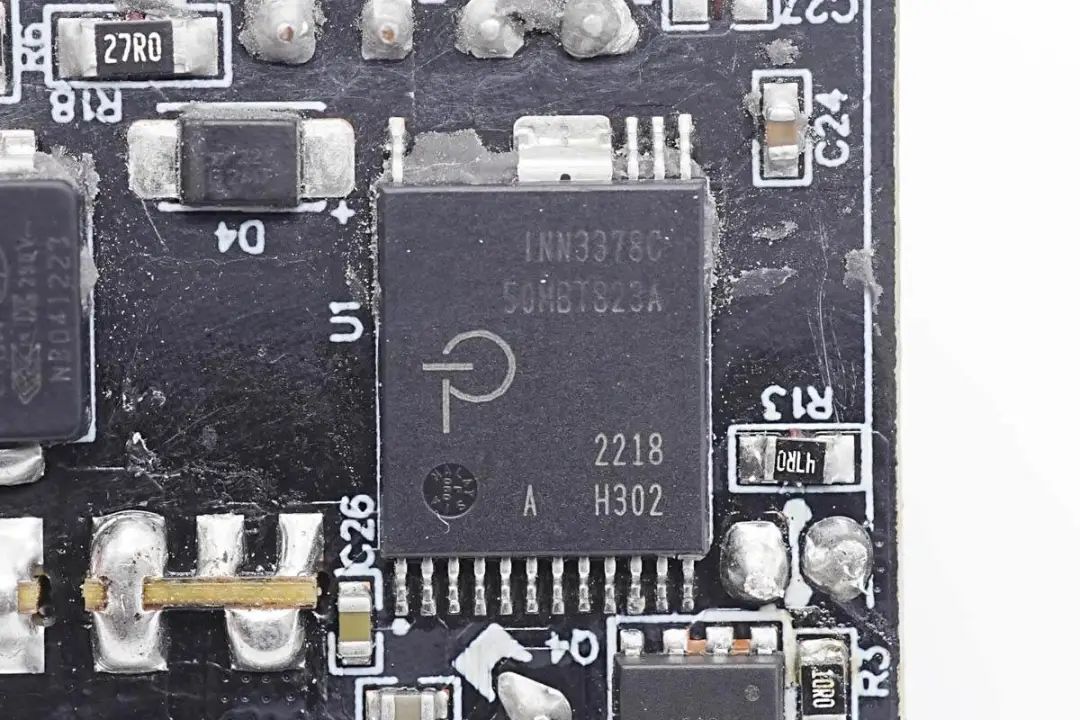

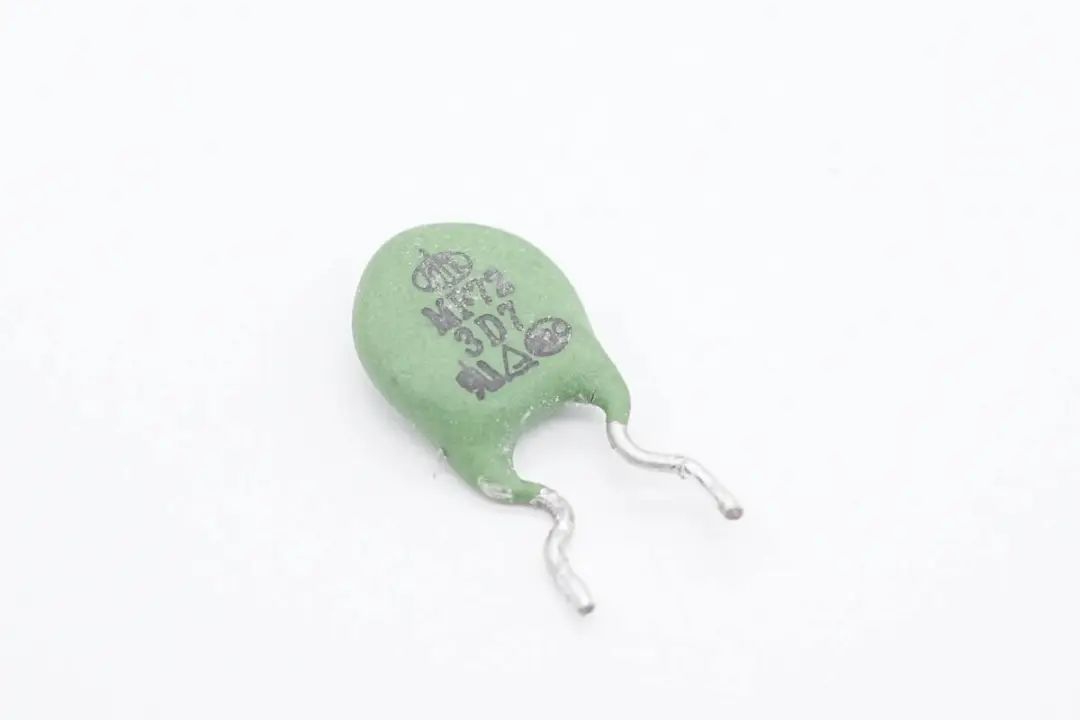

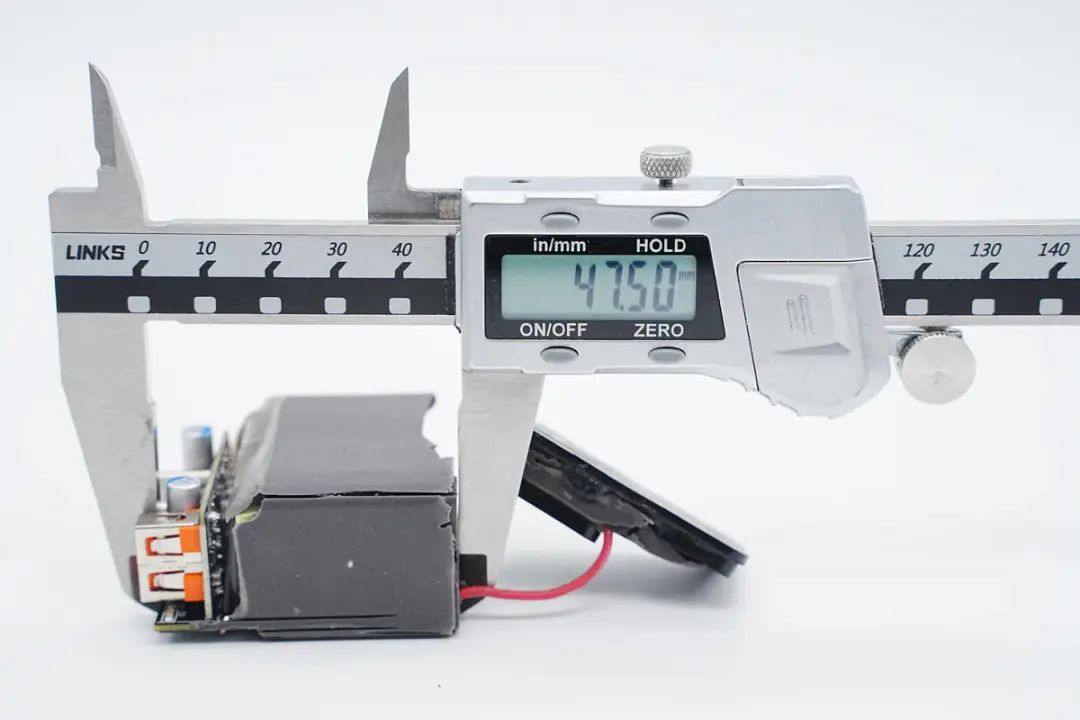

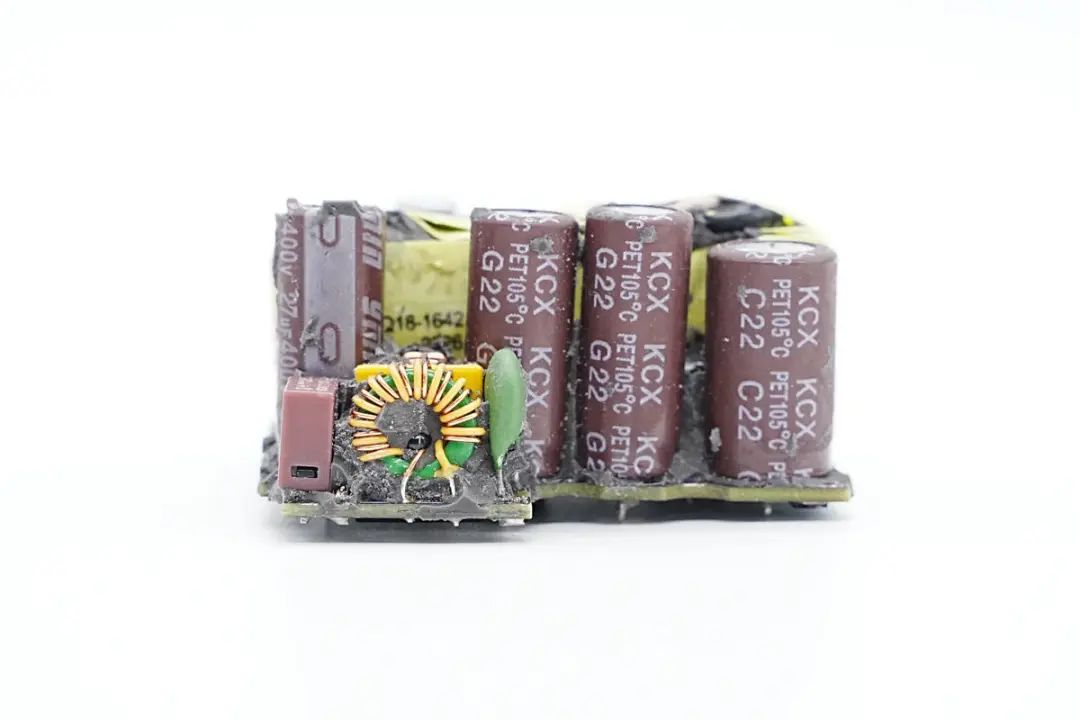

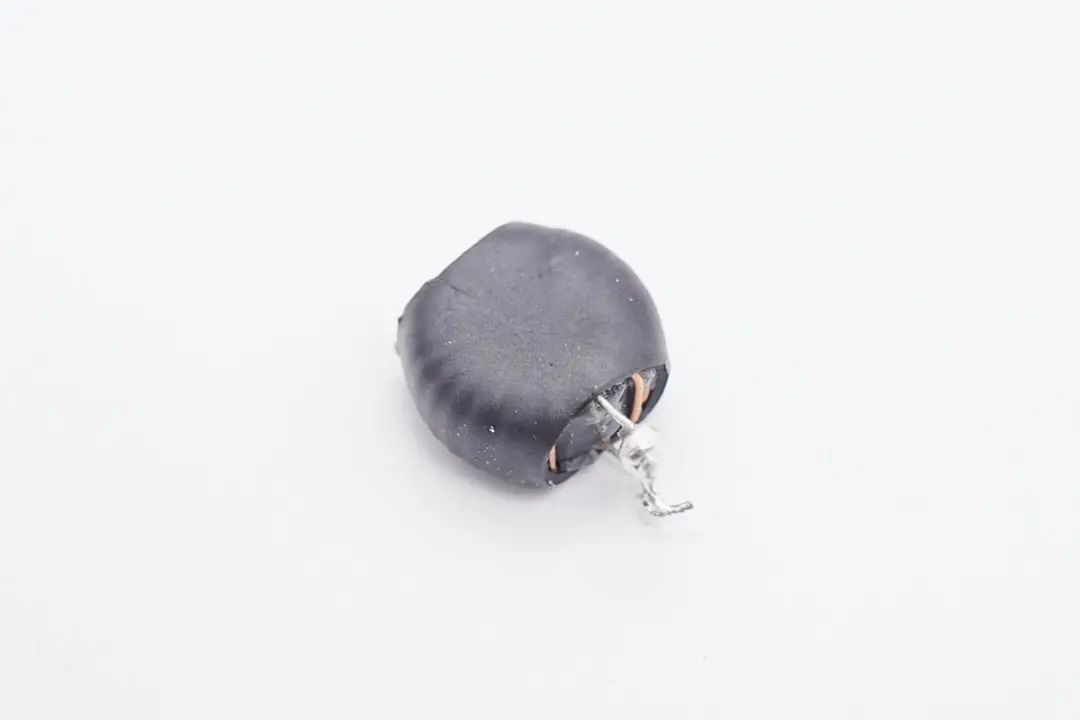

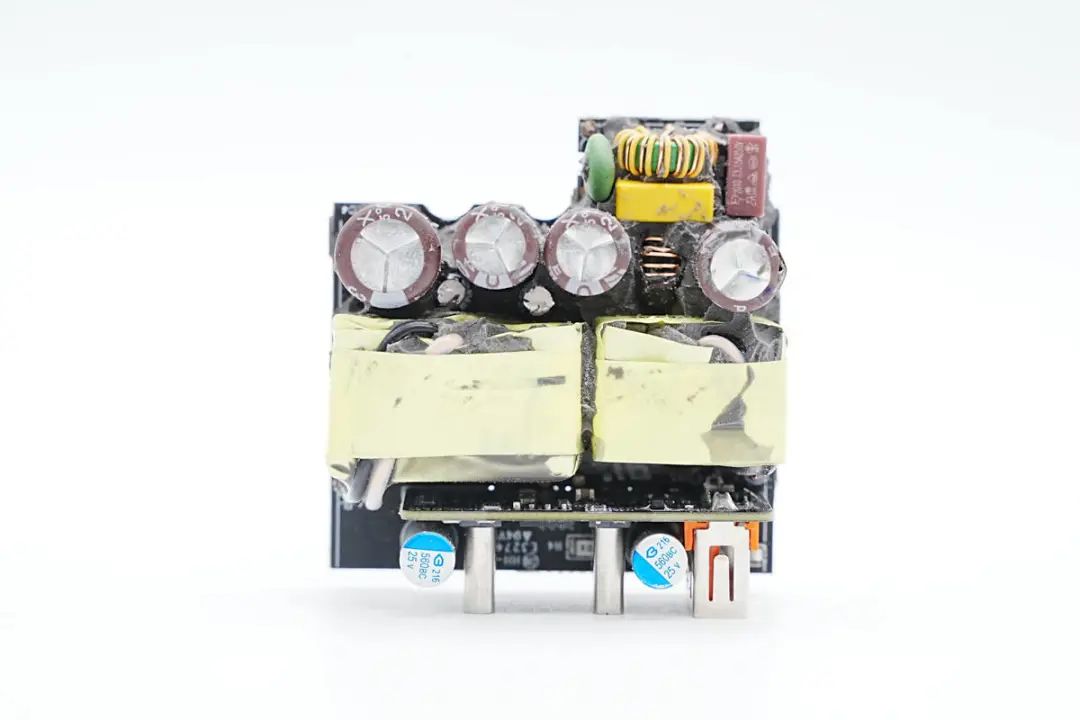

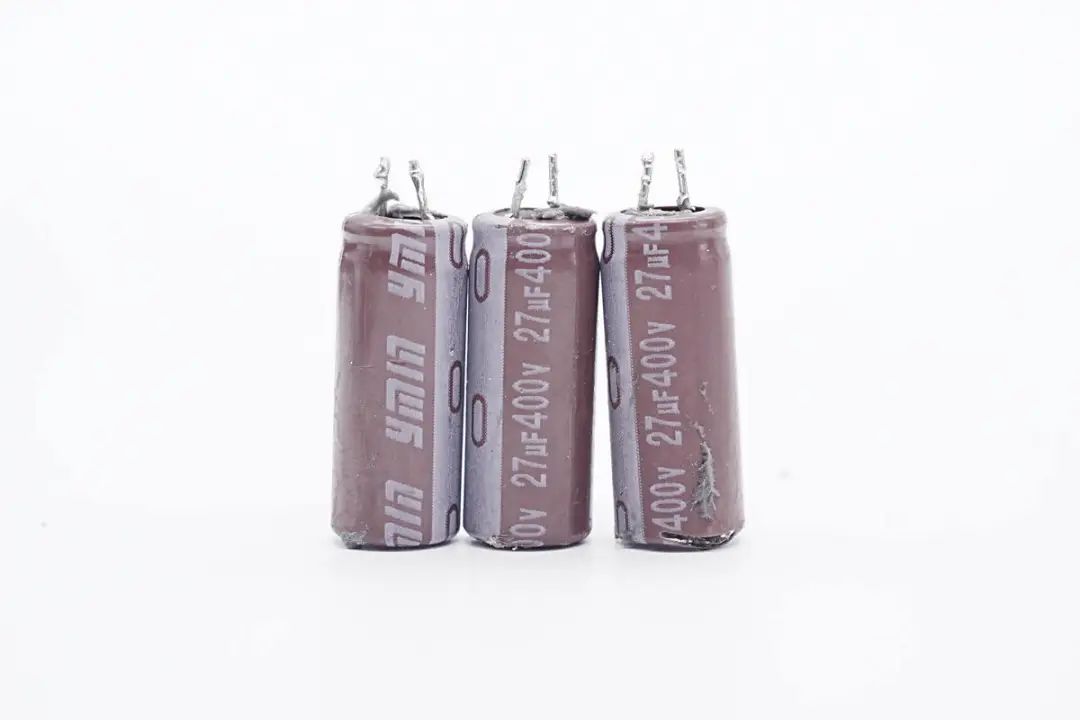

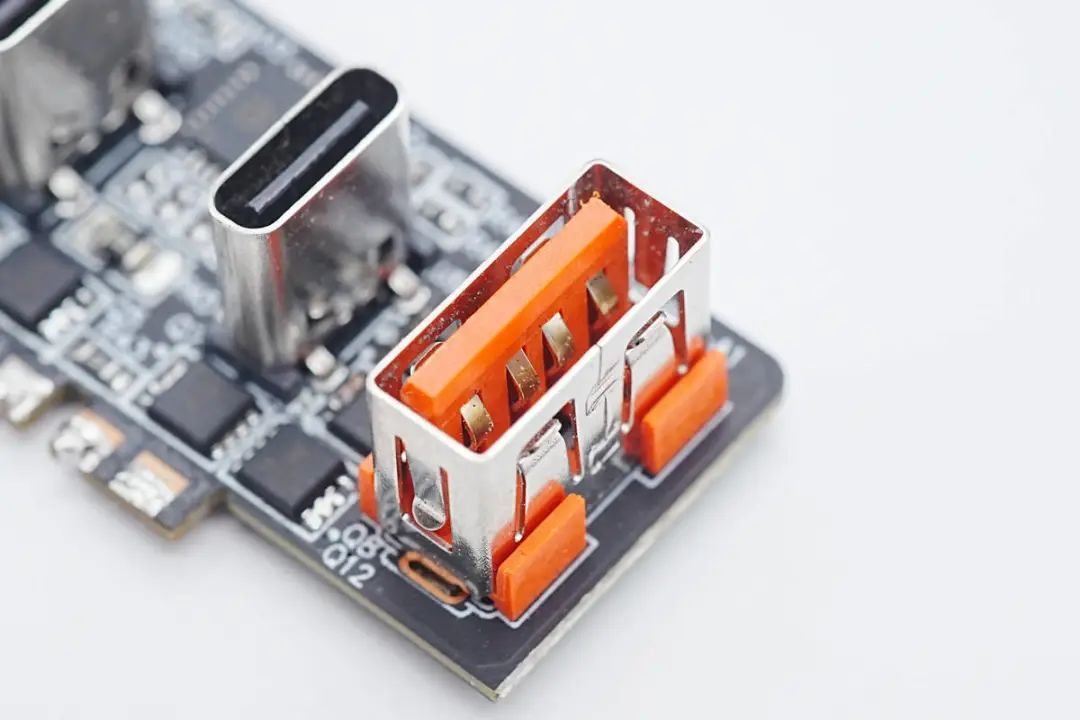

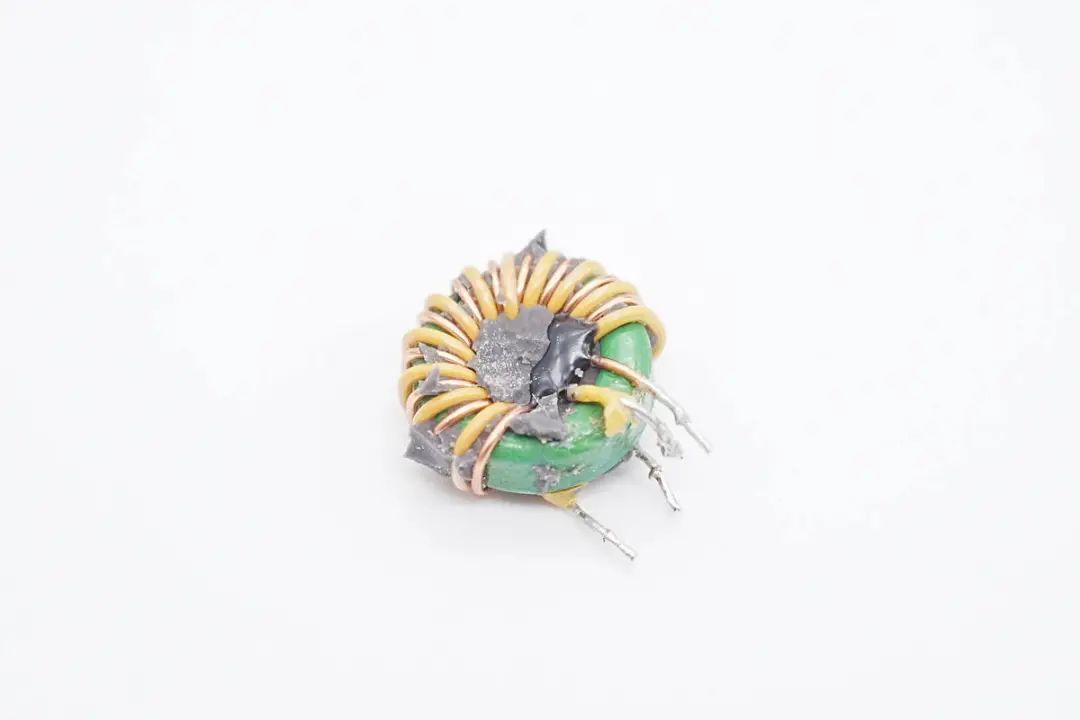

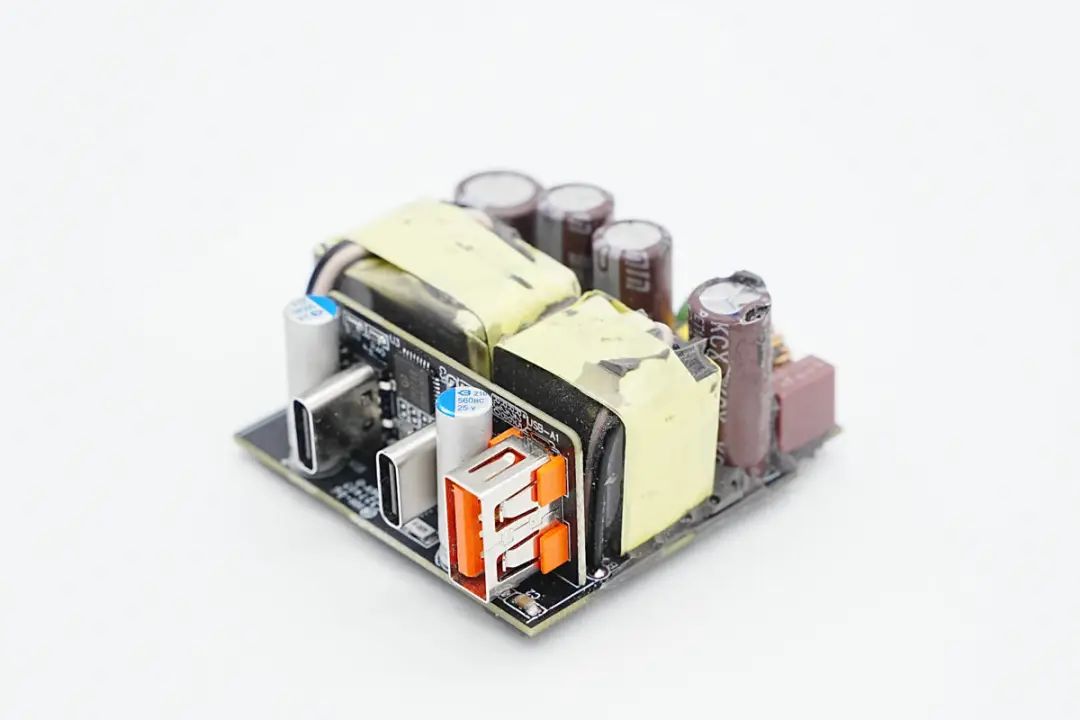

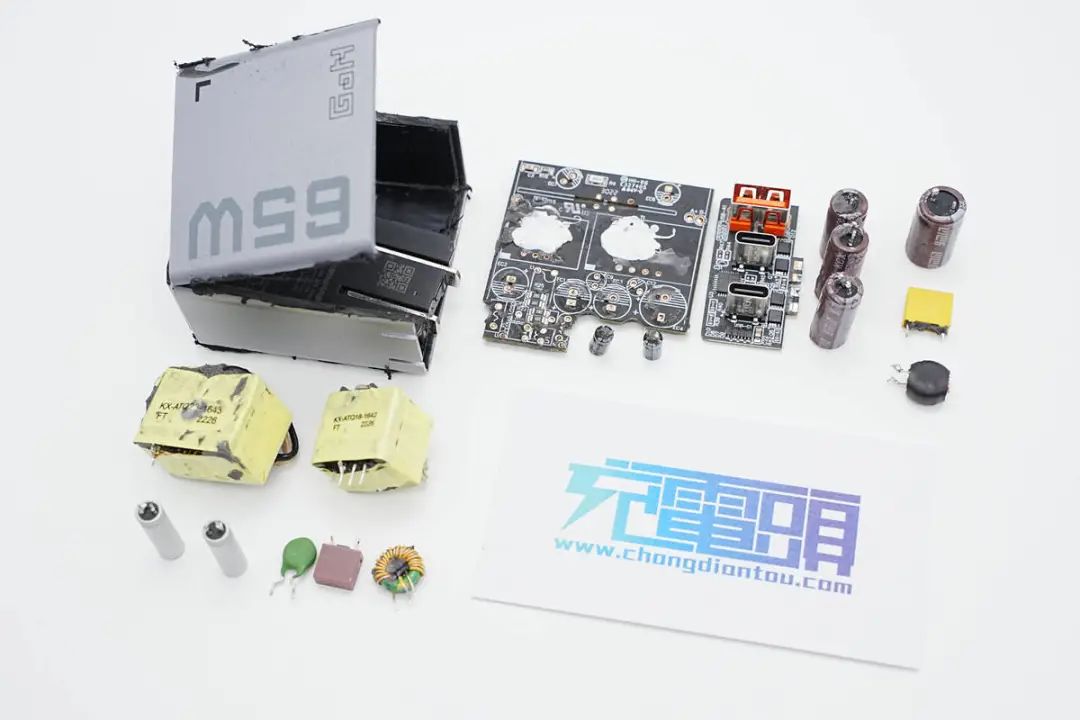

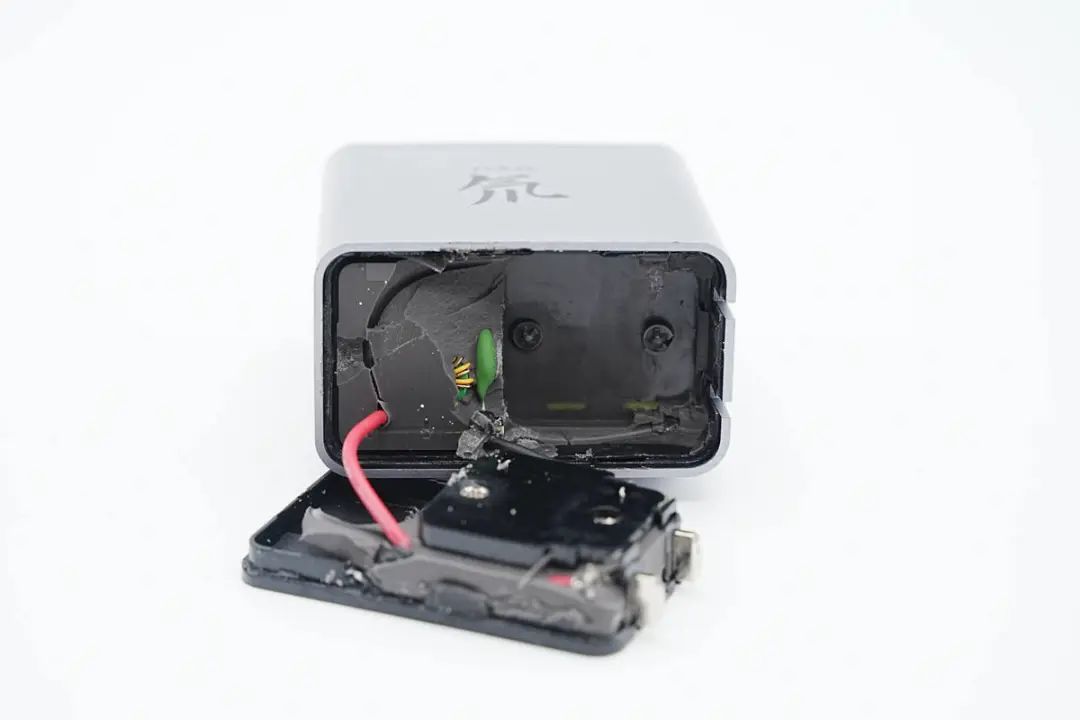

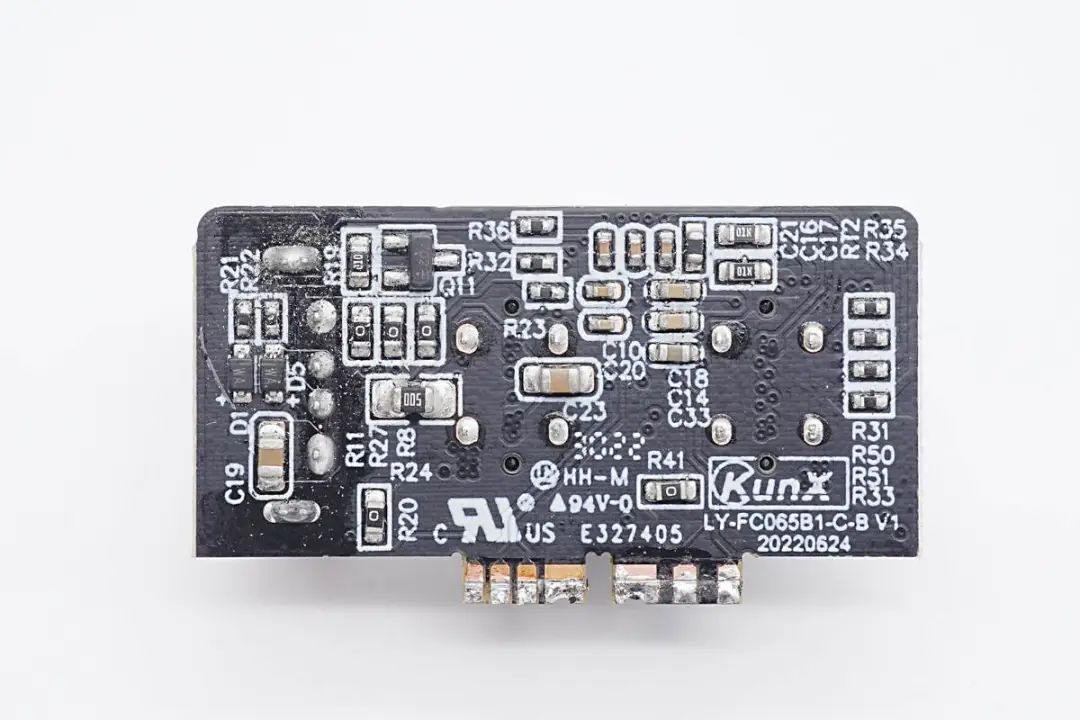

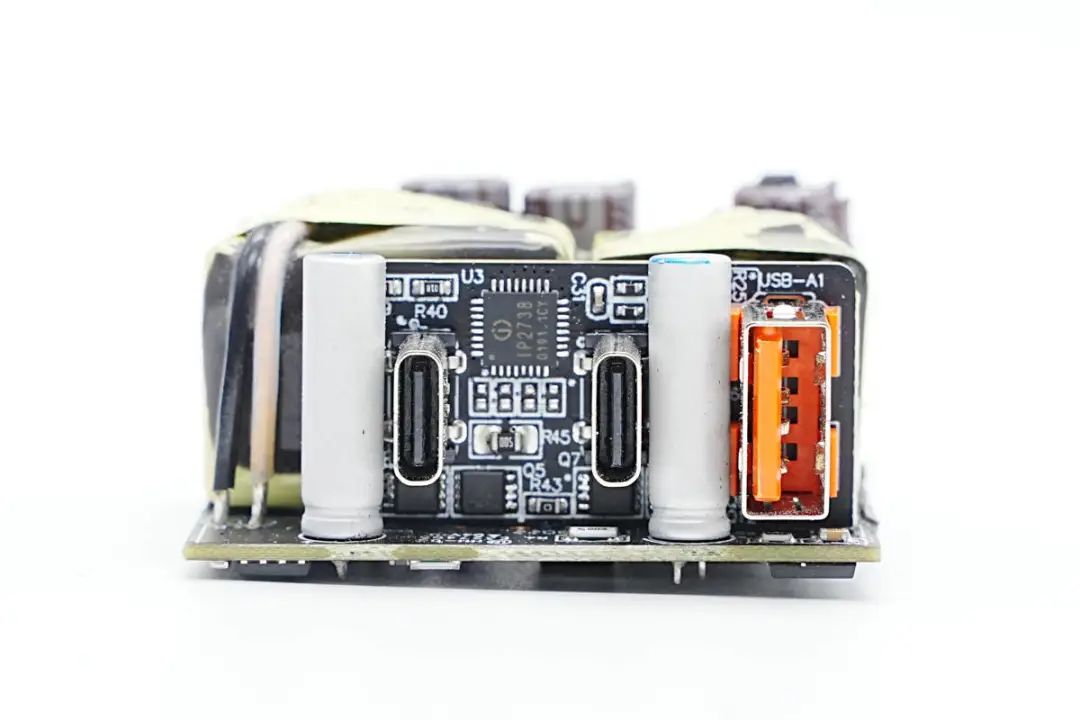

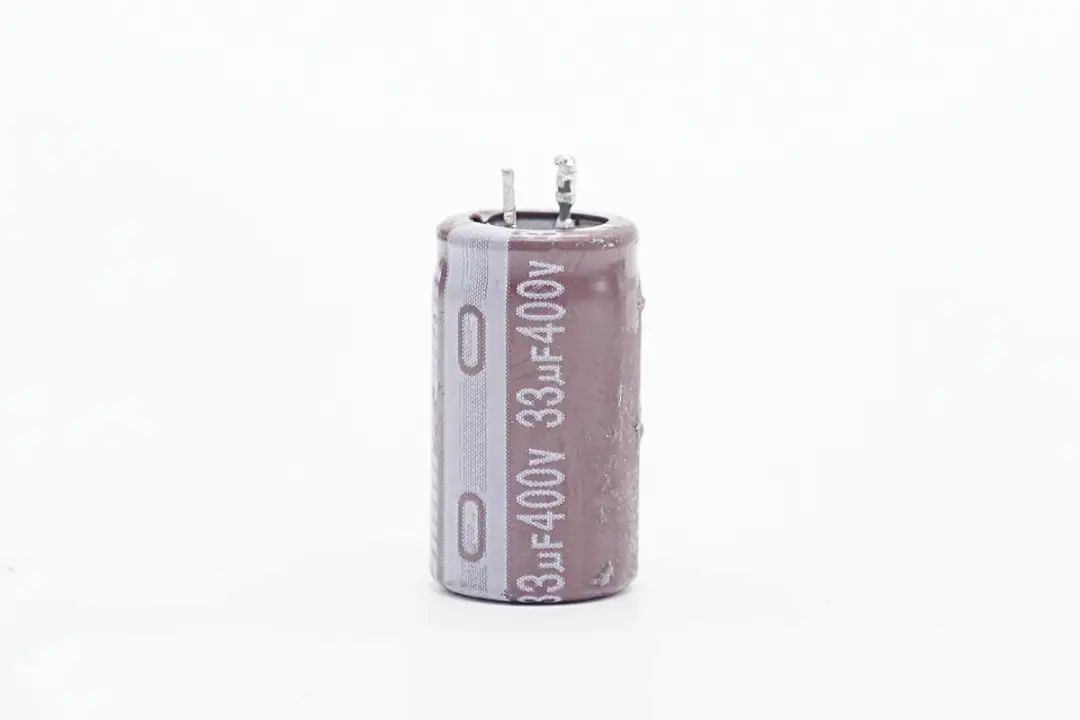

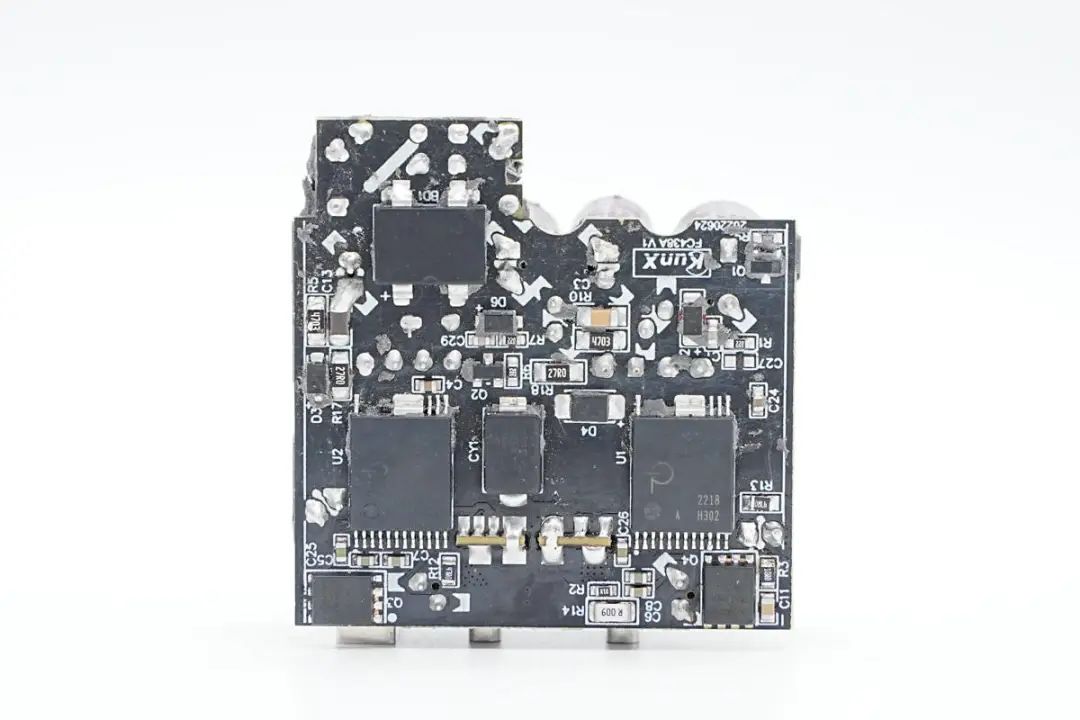

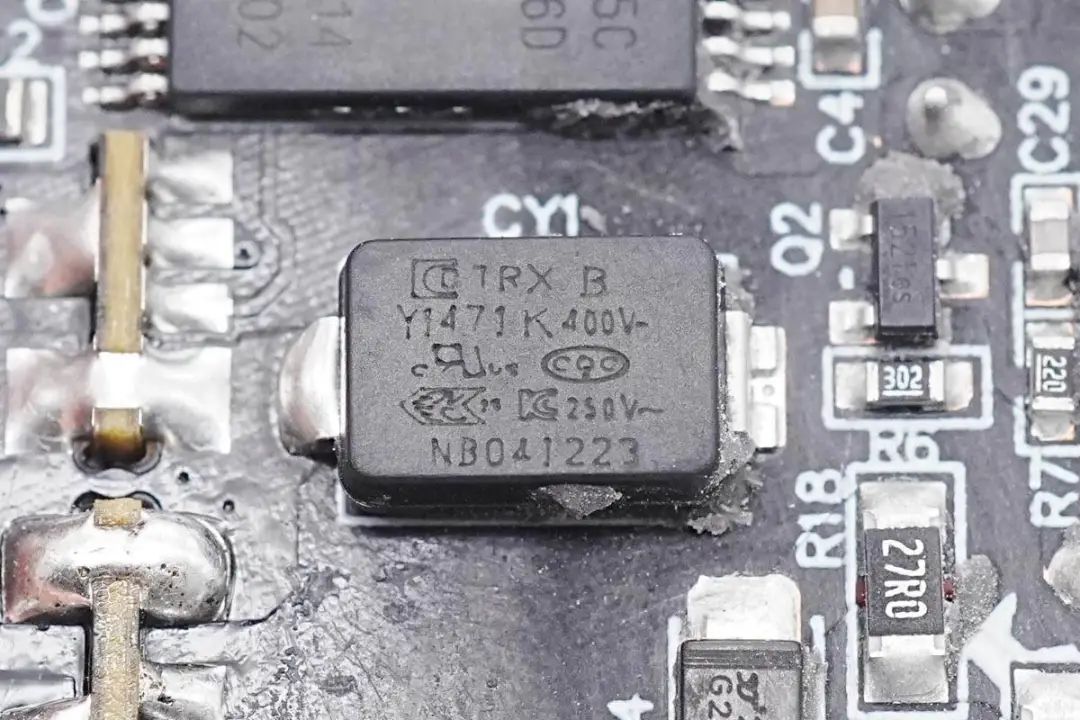

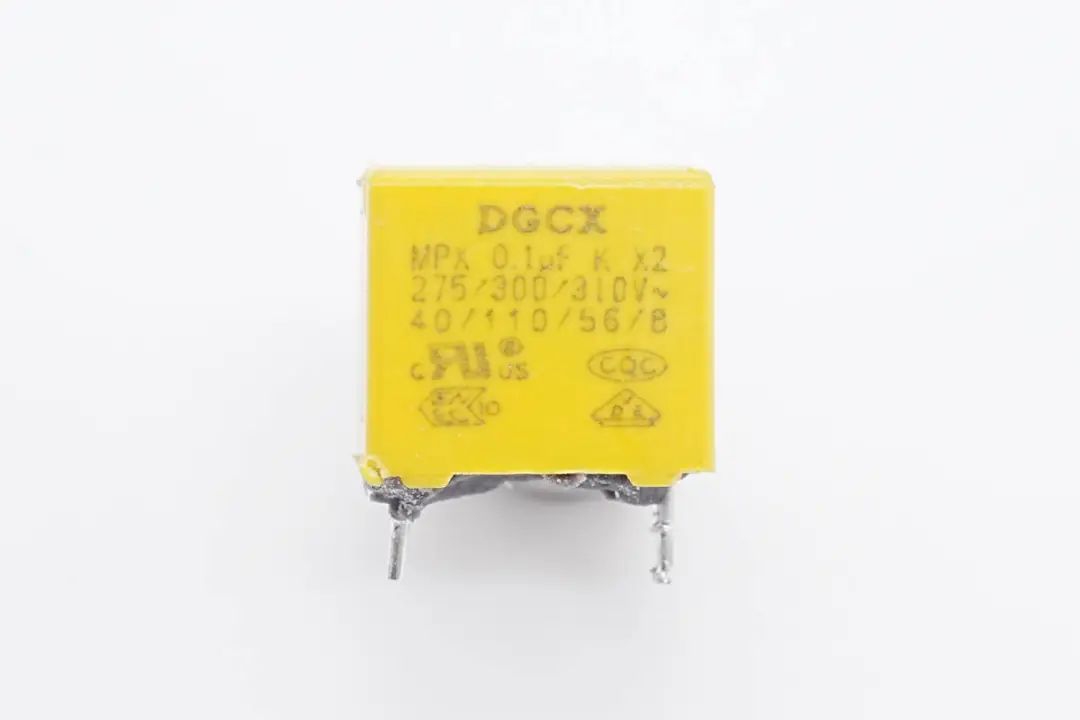

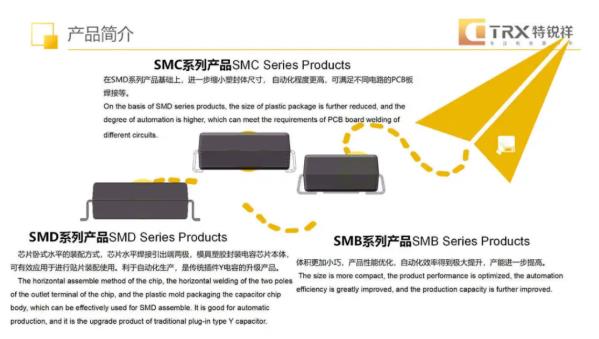

看完了這款充電器的外觀，體積以及性能測試后，下面就對充電器進行拆解，看看內部的設計和用料。沿插腳側撬開充電器外殼，內部為灌封結構，充電器內部PCBA使用導熱膠灌封成一個整體，增強充電器的散熱性能，機械強度，更加耐用。切開外殼取出內部PCBA模塊，初級變壓器等元件均被膠水灌封，有效提升散熱性能。充電器交流輸入端采用紅黑導線焊接連接供電。使用游標卡尺測得PCBA模塊長度約為47.5mm。清理掉PCBA模塊的導熱灌封膠，輸入端焊接保險絲，EMI濾波電路和高壓濾波電容。輸出側焊接一塊小板，焊接USB-C，USB-A母座和協議芯片。PCBA模塊正面一覽，充電器布局近似于常見的三段式結構，頂部為高壓濾波電容和EMI電路，中間為一大一小兩顆開關變壓器，底部小板焊接USB母座，兩側是輸出濾波固態電容。PCBA模塊背面焊接整流橋，兩顆PI的高集成電源芯片和對應的同步整流管，在兩顆電源芯片中間焊接一顆貼片Y電容，底部兩側是對應的同步整流管。通過對充電器PCBA模塊正反面的觀察，努比亞這款65W充電器內置兩路反激開關電源，寬電壓范圍輸出，輸出電壓由協議芯片控制，實現雙口獨立快充輸出。當只有一個接口輸出時，自動將兩路電源輸出并聯，滿足大功率輸出需求。下面我們就從輸入端開始了解各個元器件的信息。充電器輸入端焊接保險絲，X電容，NTC浪涌抑制電阻，共模電感，高壓電解電容和差模電感等。輸入端延時保險絲來自華德電子，規格為3.15A 250V。NTC熱敏電阻來自時恒，型號為MF72，3D7，冷態電阻為3Ω，用于抑制充電器插電時的浪涌電流。安規X2電容來自DGCX東莞成希，容量為0.1μF。整流橋來自平偉，型號TBM810，是一顆8A的整流橋，耐壓1000V。用于將交流電整流為脈動直流電。高壓濾波電容來自永銘，其中三顆規格為27μF400V。差模電感采用磁環繞制，外套熱縮管絕緣。努比亞65W氮化鎵充電器主控芯片采用PI INN3378C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出55W功率，降額使用。PI官方的資料顯示，INN3378C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。另一顆主控芯片型號為INN3365C，同樣為InnoSwitch3-Pro系列，支持適配器中22W寬電壓應用，兩顆主控芯片配合一大一小變壓器組成兩路獨立的開關電源。兩顆小電解電容用于為初級主控芯片供電，來自AiSHi艾華，規格為10μF 50V。搭配INN3378C使用的變壓器，采用ATQ23磁芯，使用膠帶嚴密纏繞絕緣。另一個較小的變壓器搭配INN3365C使用，采用ATQ18磁芯。貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1471K。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。兩路輸出的同步整流管均來自華潤微，型號CRSM062N10N，是一顆耐壓100V的NMOS管，導阻為5.7mΩ，采用DFN5*6封裝。用于檢測輸出電流的取樣電阻，絲印R009，電阻為9mΩ。在充電器輸出端焊接一塊小板，小板前方焊接兩顆濾波電容。兩顆輸出濾波電容來自綠寶石，BC系列固態電容，規格均為560μF 25V。小板正面焊接一顆協議芯片，USB-A口和兩個USB-C接口以及對應的VBUS開關管和電流取樣電阻。小板背面焊接電阻和電容元件，右上角一顆熱敏電阻用于檢測充電器內部溫度。協議芯片采用英集芯IP2738，三個接口輸出均由其控制。IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。輸出VBUS開關管來自威兆半導體，型號VS3610AE，是一顆耐壓30V的NMOS，導阻為4mΩ，支持5V邏輯電壓控制，采用PDFN3333封裝。威兆半導體 VS3610AE 詳細信息。另外三顆VBUS開關管型號相同，分別用于接口控制以及電源兩路輸出并聯。USB-C1母座特寫，過孔焊接固定，黑色膠芯不露銅。USB-C2母座特寫，過孔焊接固定，黑色膠芯不露銅。

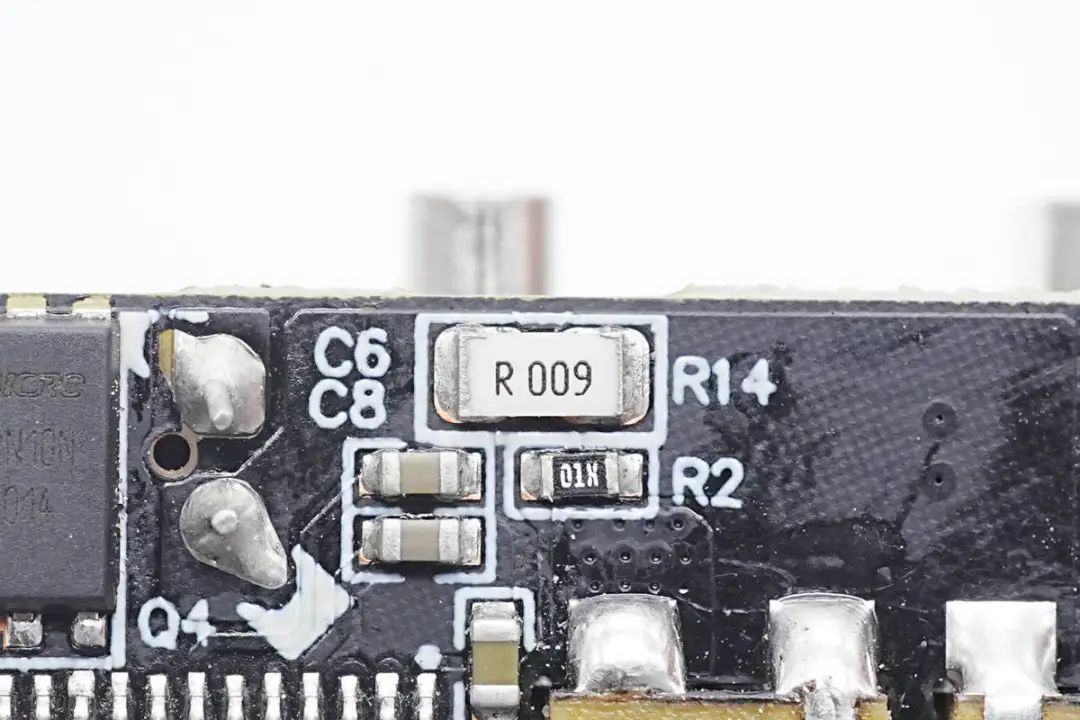

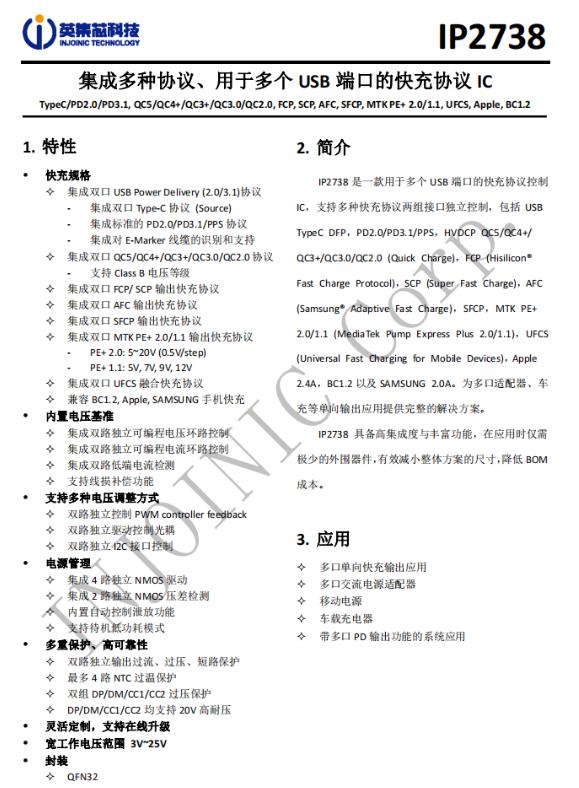

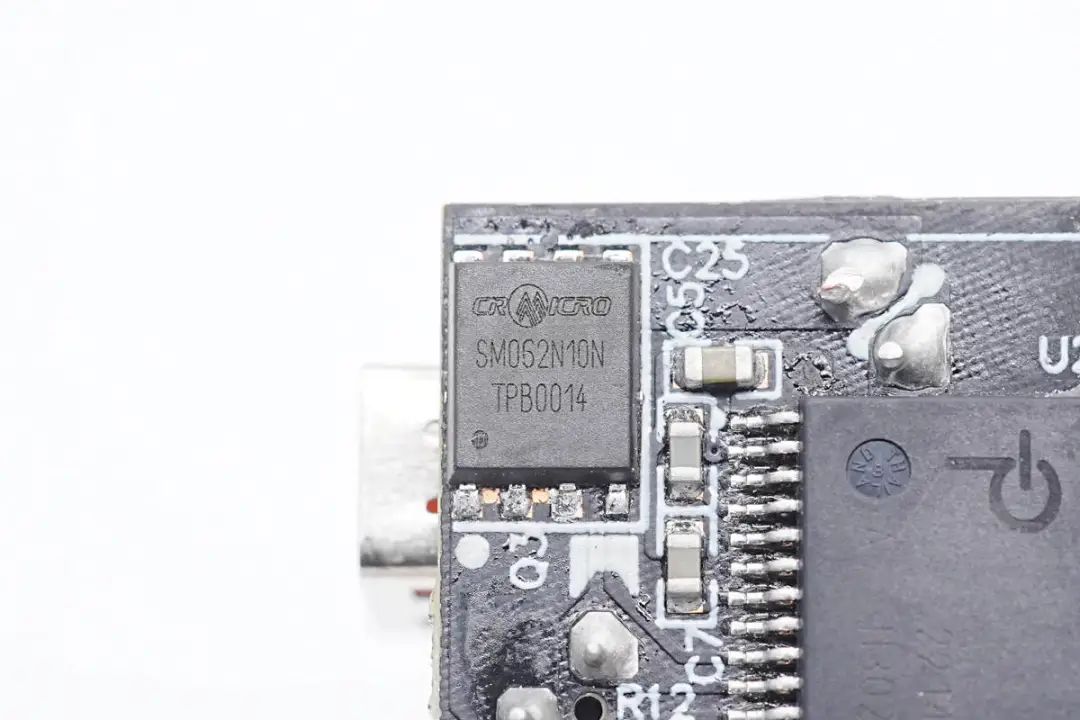

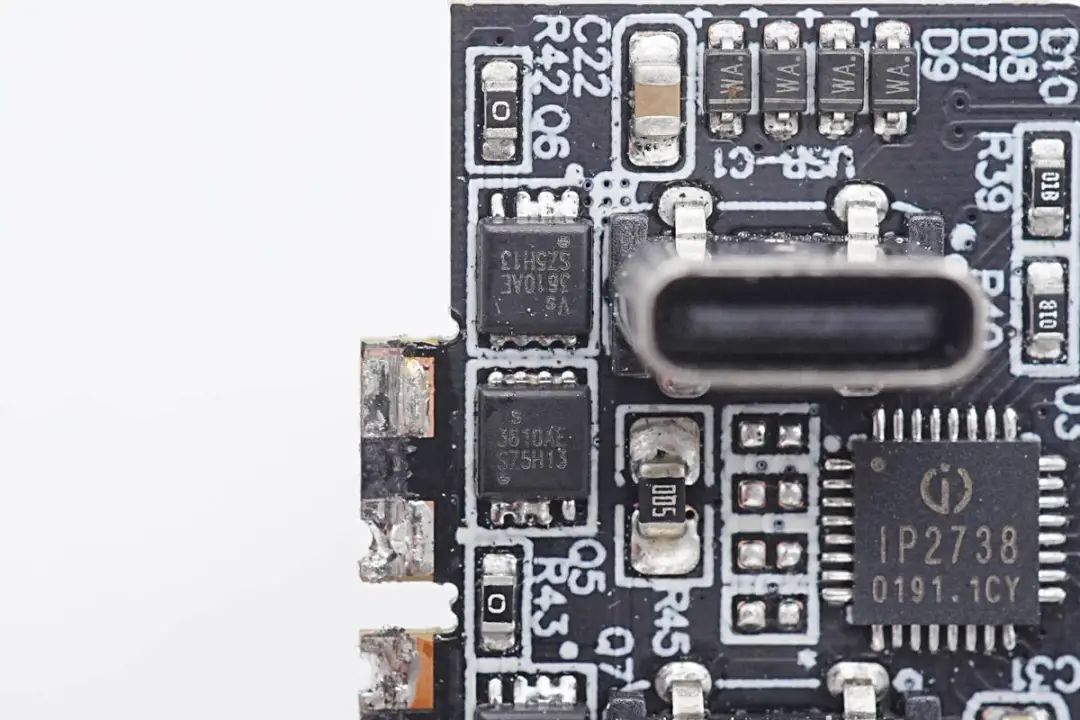

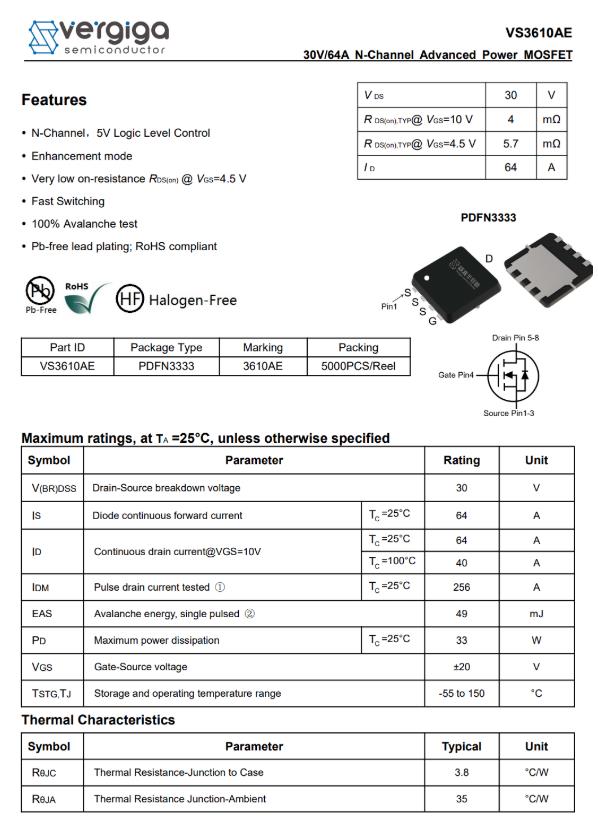

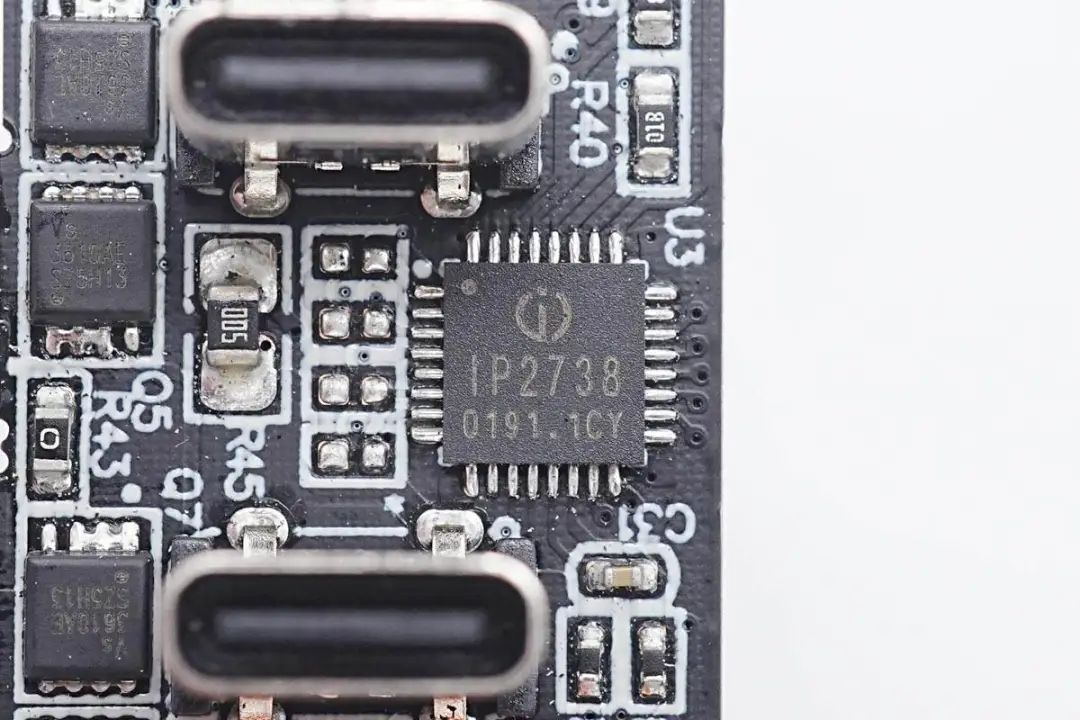

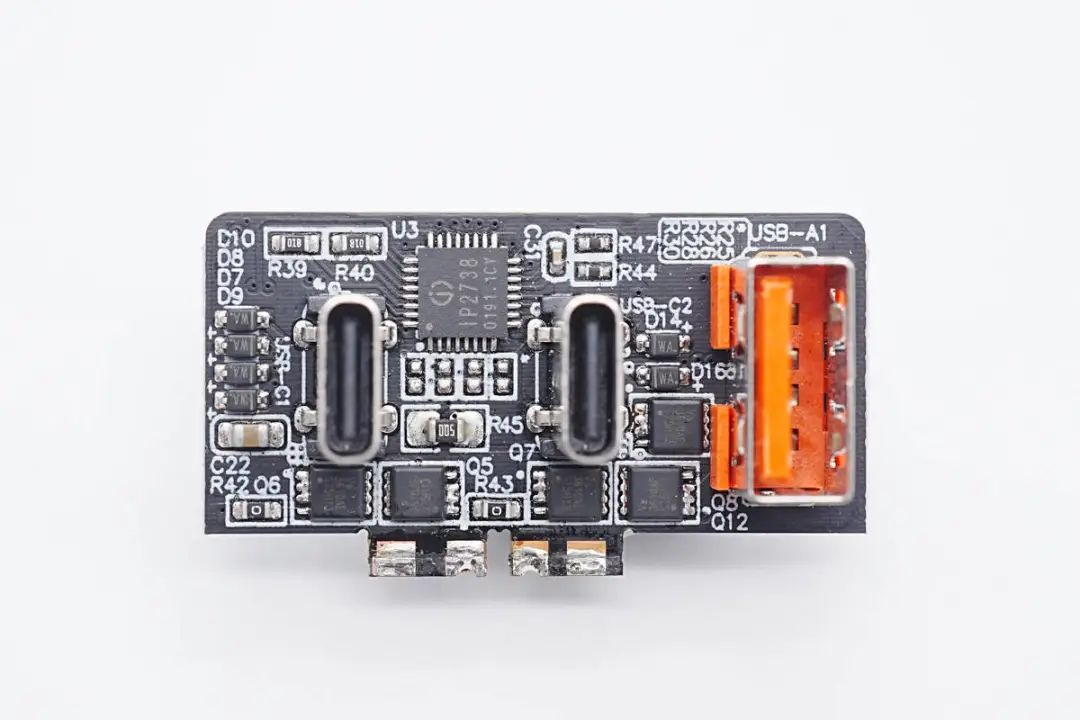

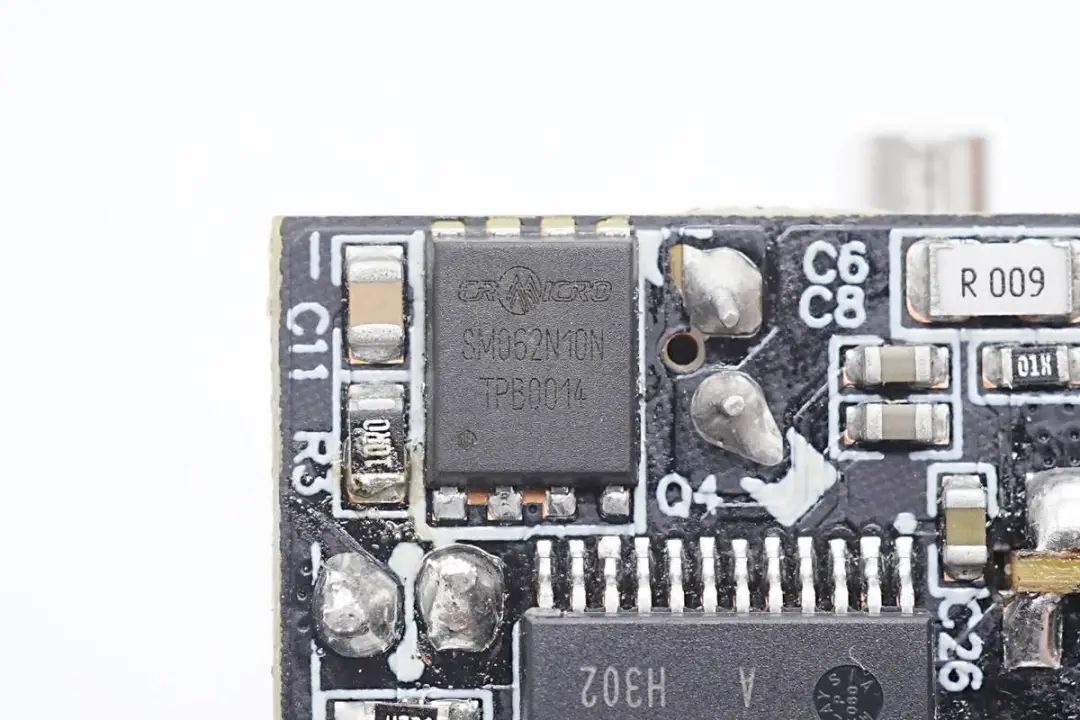

努比亞這款65W充電器采用側面透明的面板設計，能夠看到充電器內部元件，帶來不同的使用體驗。充電器采用折疊插腳，便于攜帶，內部灌膠填充，提升散熱性能和可靠性。兩個USB-C接口支持盲插，支持PPS快充，能夠滿足筆記本電腦和手機的快充需求。充電頭網通過拆解了解到，努比亞這款65W充電器內置兩路PI高集成度的主控芯片，搭配一大一小兩個變壓器，組成45+20W的兩路開關電源。輸出協議芯片使用英集芯IP2738進行三口協議控制，并通過威兆半導體MOS管進行兩路開關電源輸出并聯以及接口控制，與以往二次降壓方案不同。

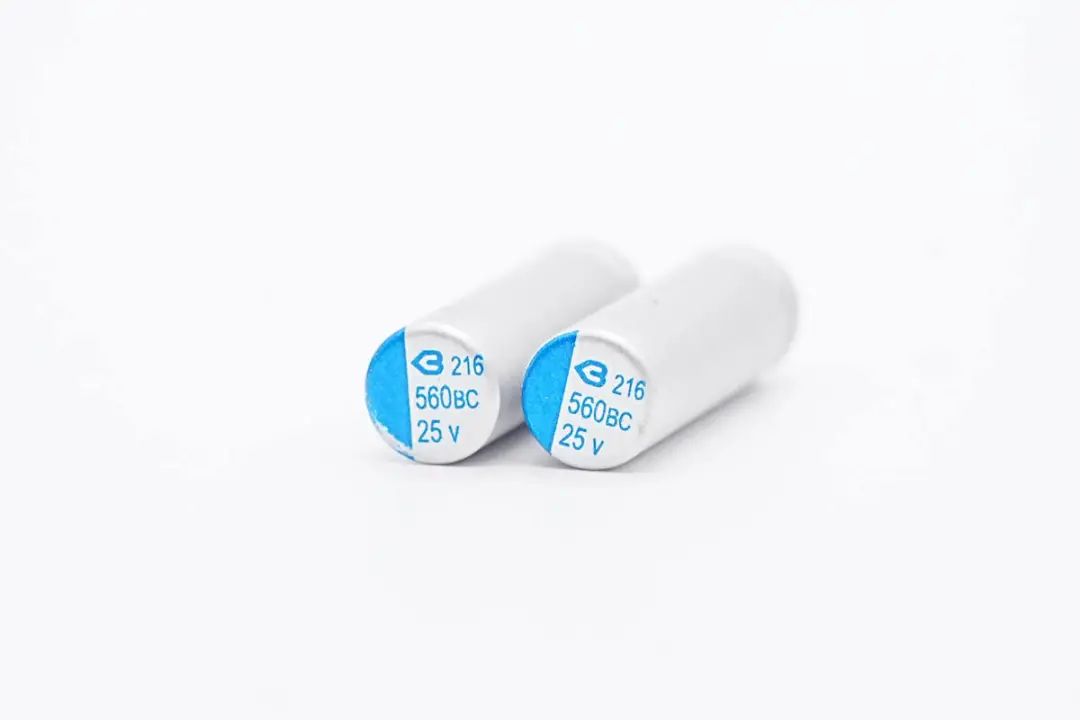

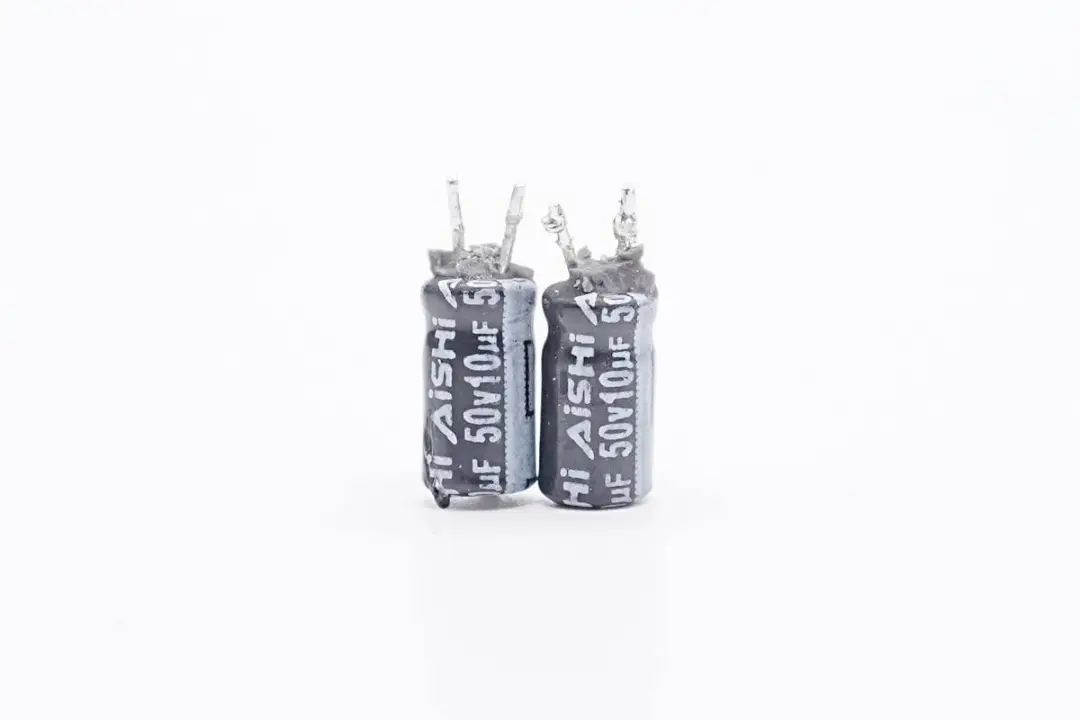

通過采用兩路電源進行并聯輸出，無需外加降壓電路進行電壓轉換的方案，減少電壓轉換環節，整體效率更高。充電器內部采用永銘和綠寶石電容進行濾波，協議芯片數據腳對地并聯穩壓管用于過壓保護，同時采用小板組合焊接的方式，充分利用內部空間，整體用料和做工都很扎實。
