最近充電頭網拿到了ifory安福瑞一款迷你30W快充充電器，可以說相當?shù)男∏?，和蘋果曾經的5V1A充電器差不多大，但輸出功率卻是其6倍，滿足蘋果iPhone 12/13系列手機全速快充需求。下面就對這款充電器進行拆解，看看做工如何。

此前充電頭網還拆解過安福瑞63W USB PD雙口快充充電器、安福瑞迷你20W PD快充充電器等產品，歡迎查閱。



安福瑞迷你30W快充開箱





包裝盒正面印有ifory品牌、充電器外觀圖、名稱以及賣點。

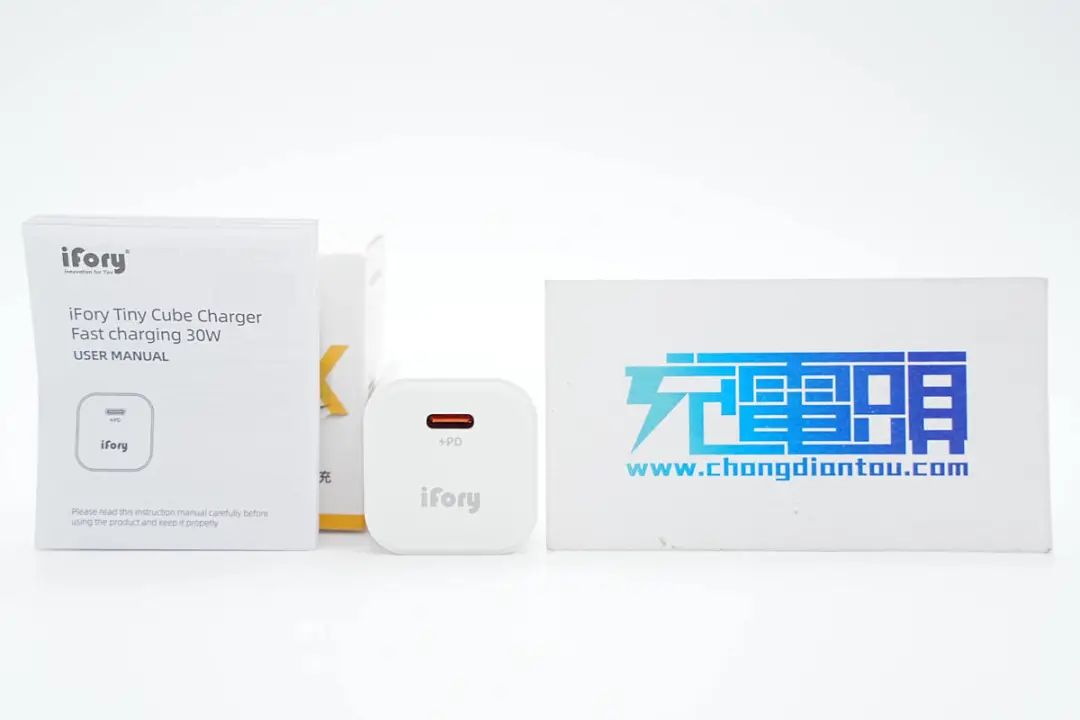

包裝內含充電器和使用說明書。





充電器為立方體造型設計，PC材質塑料外殼，腰身亮面處理，頂面微凸。

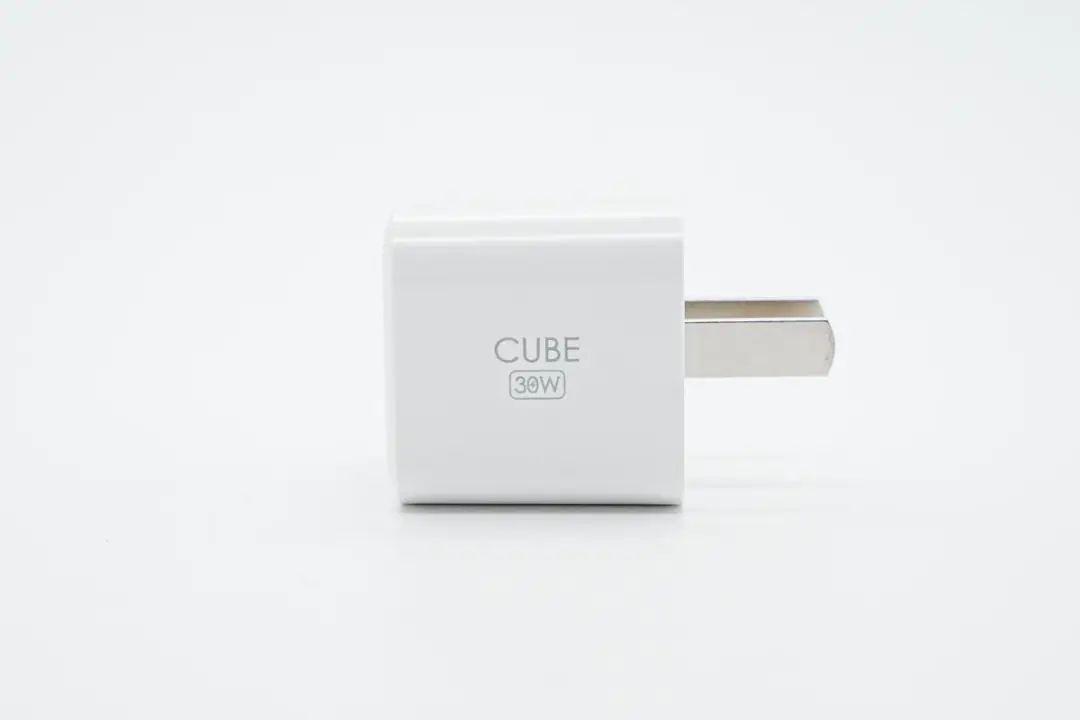

側面印有CUBE 30W字樣。





充電器配備固定式國標插腳。

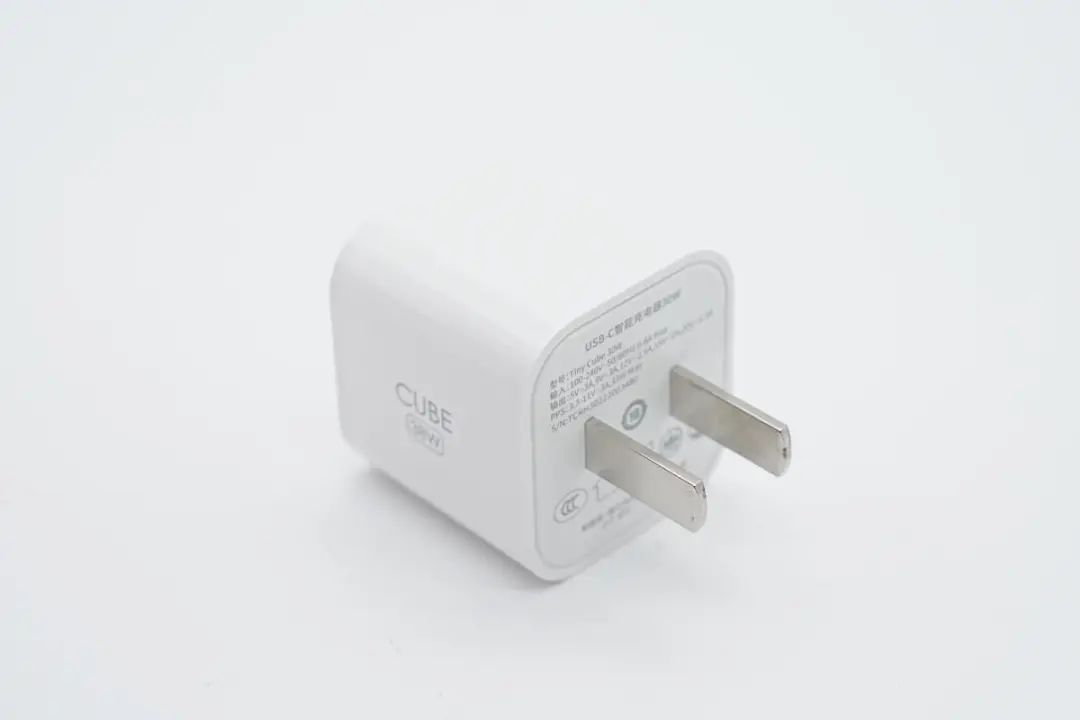

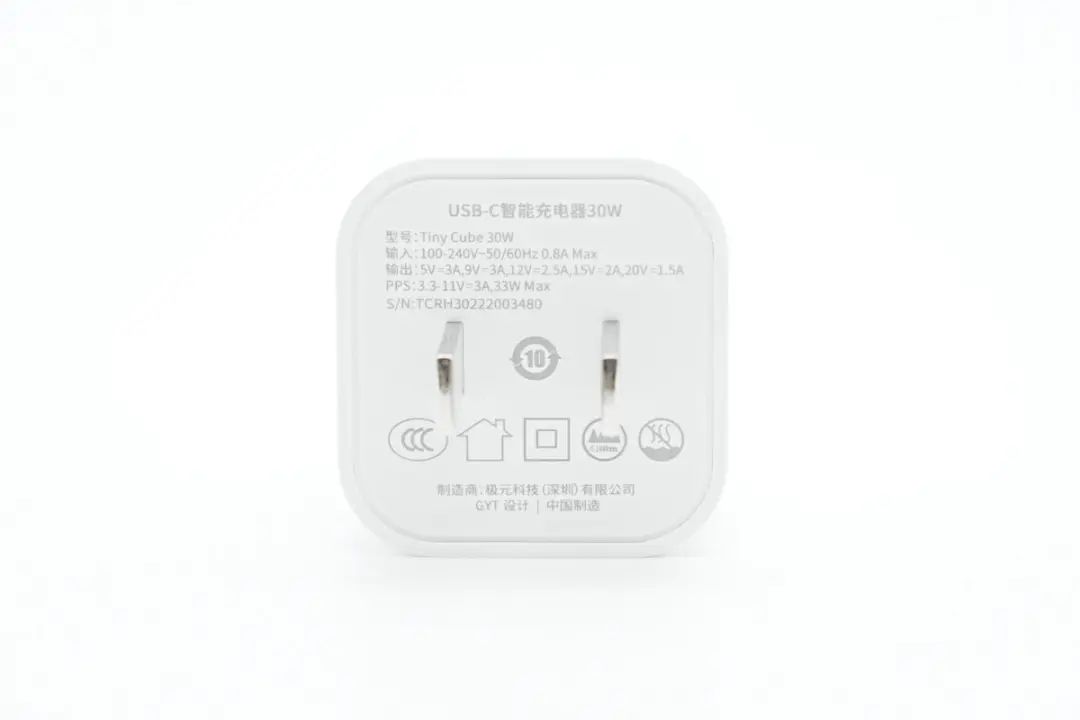

輸入端外殼印有充電器參數

型號：Tiny Cube 30W

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A

制造商：極元科技（深圳）有限公司

充電器已經通過了CCC認證。

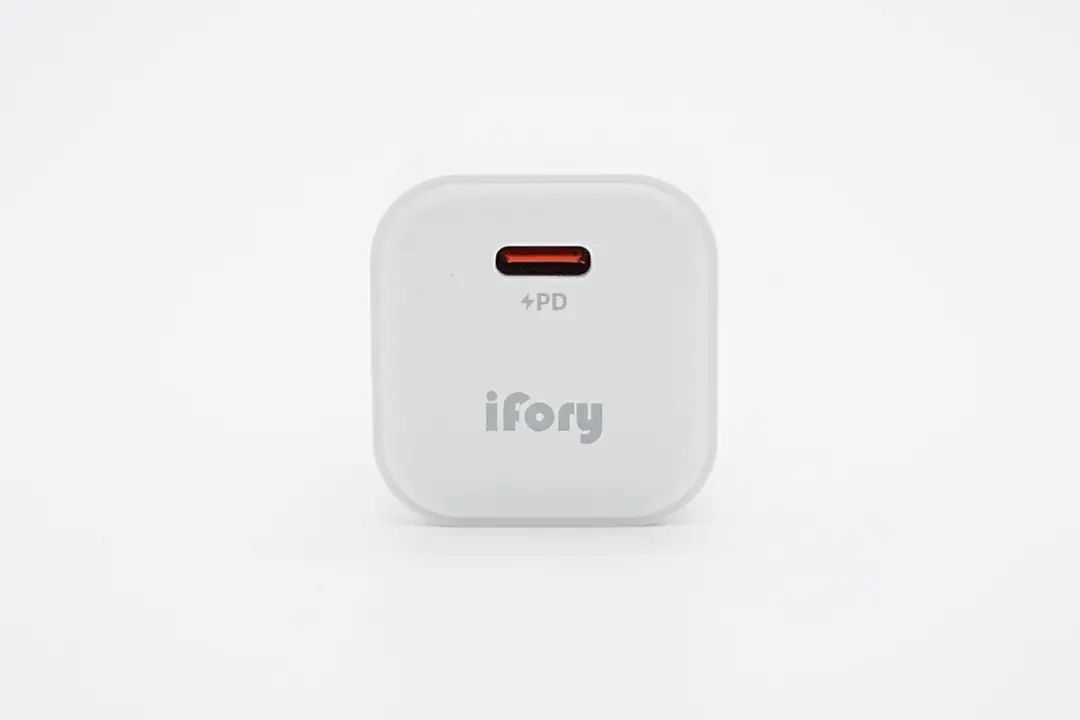

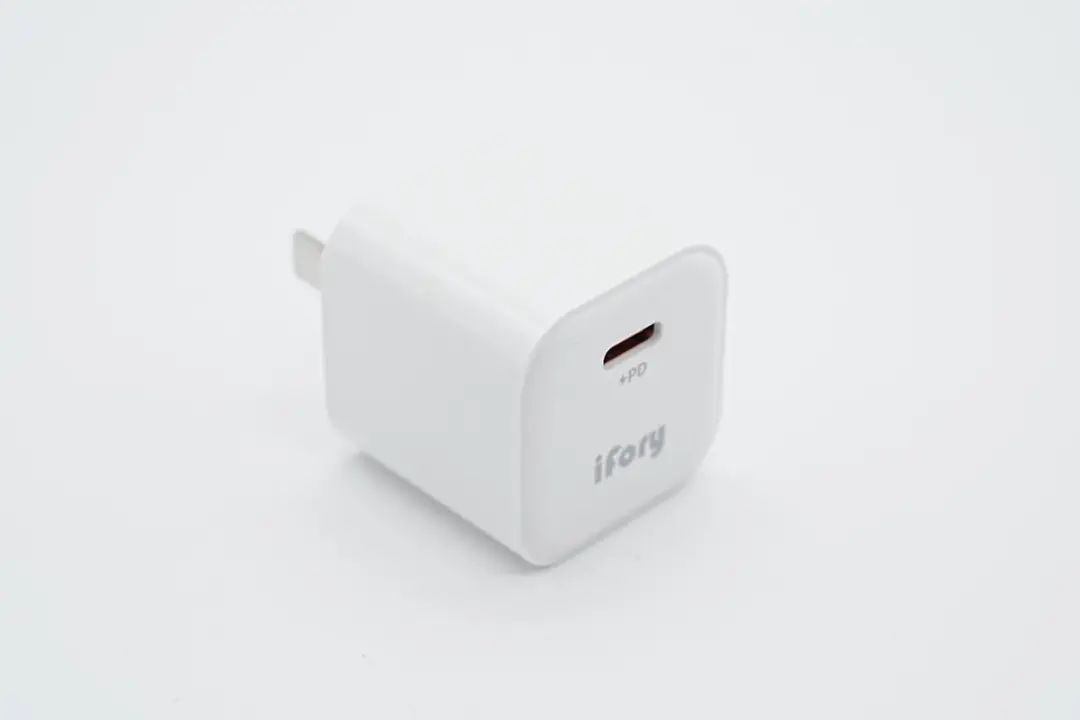

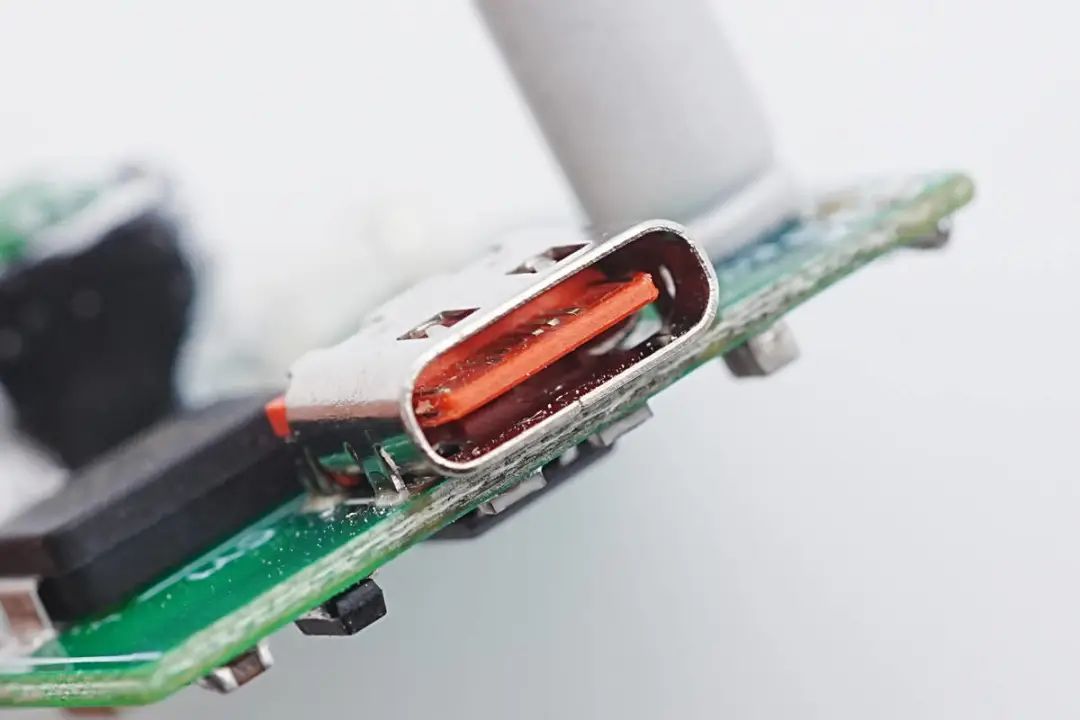

頂部外殼印有ifory、PD和閃電標識，USB-C口靠一側布局，橘紅色膠芯。

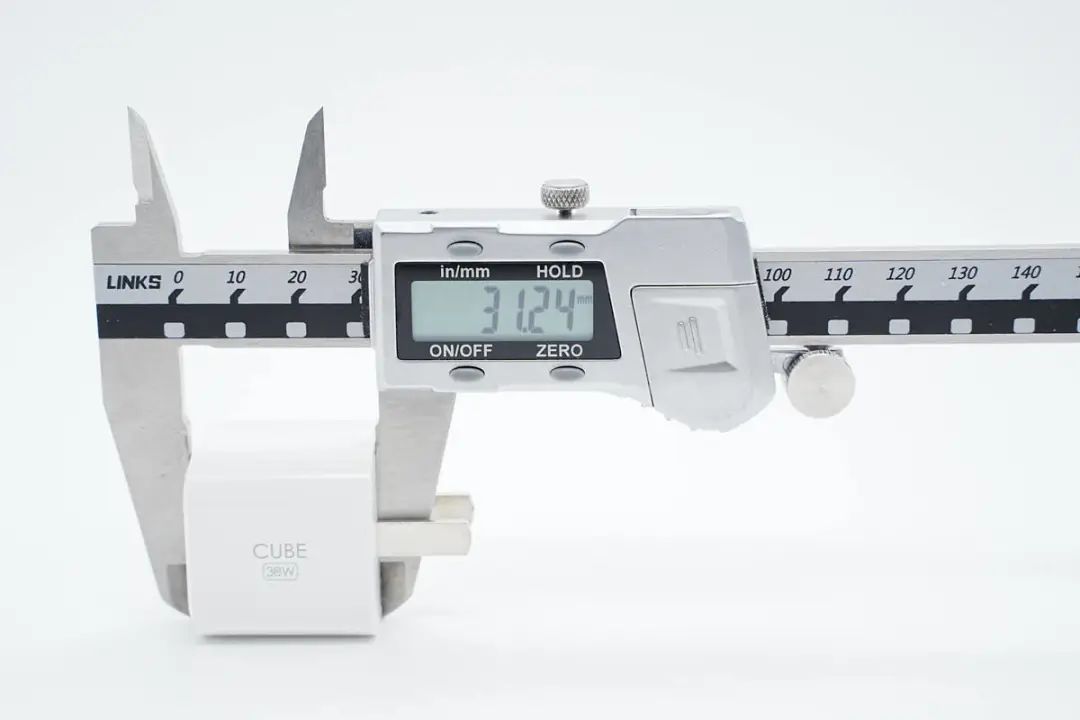

測得充電器機身高度為31.24mm。

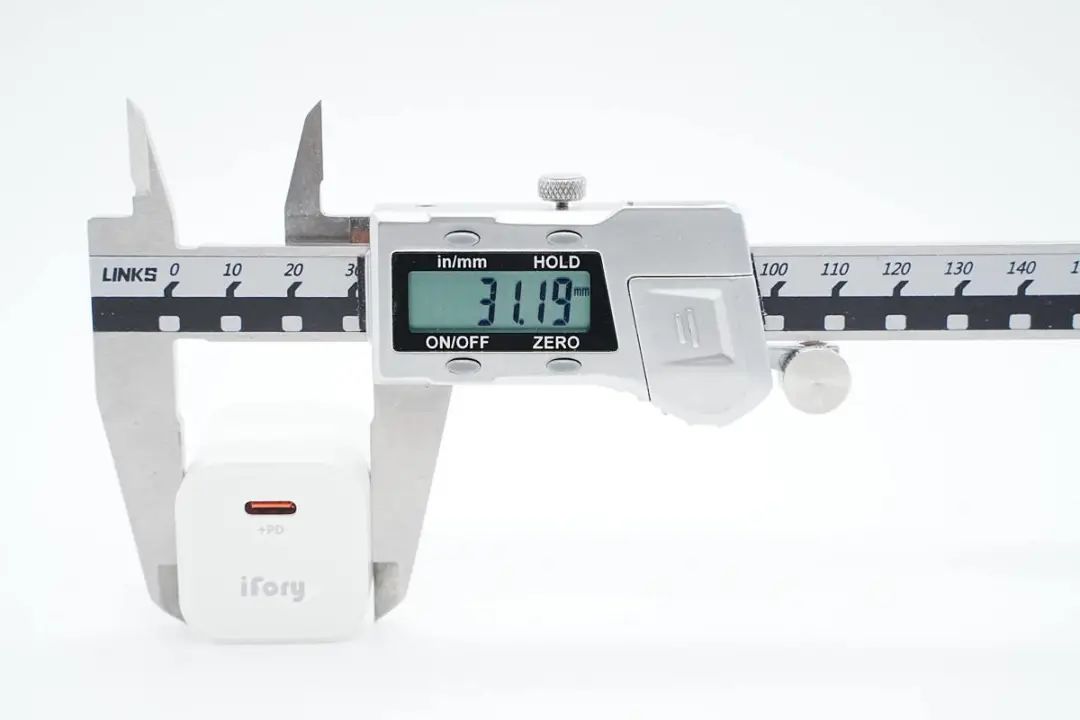

寬度為31.19mm。

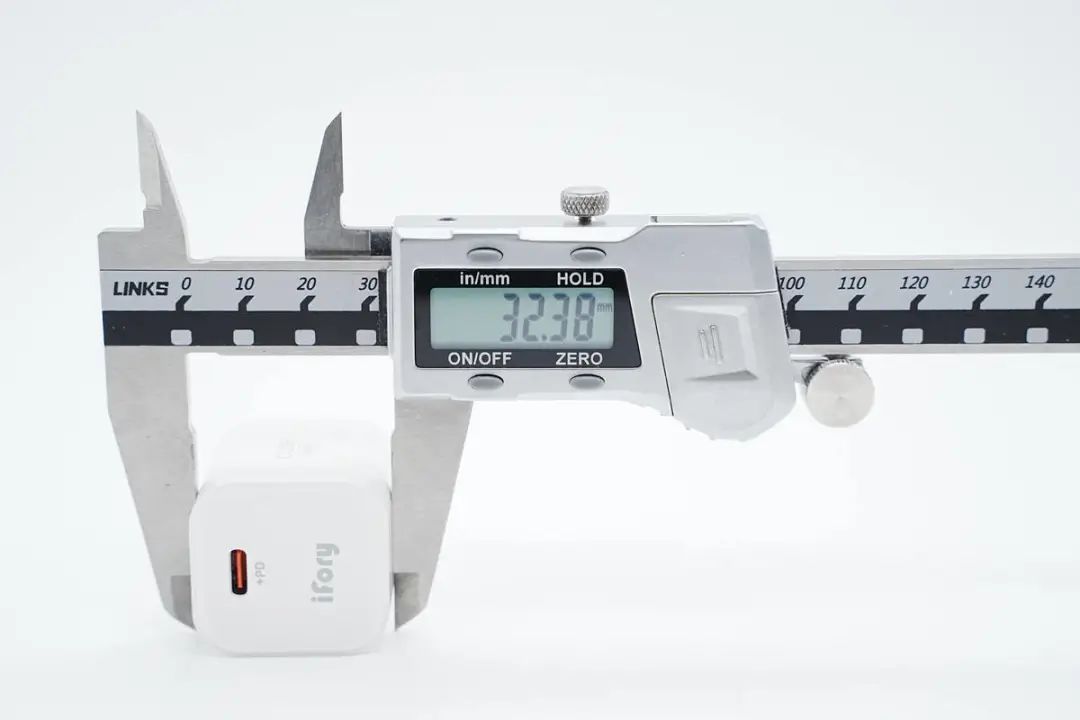

厚度為32.38mm。

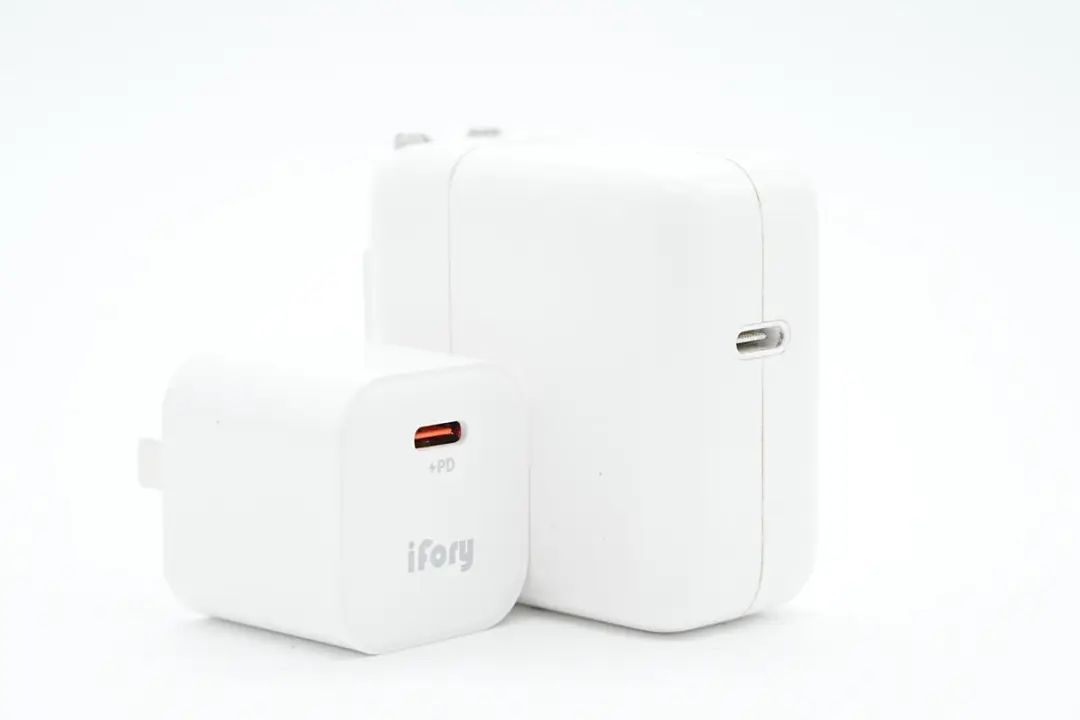

和蘋果30W充電器對比，體積優勢明顯。

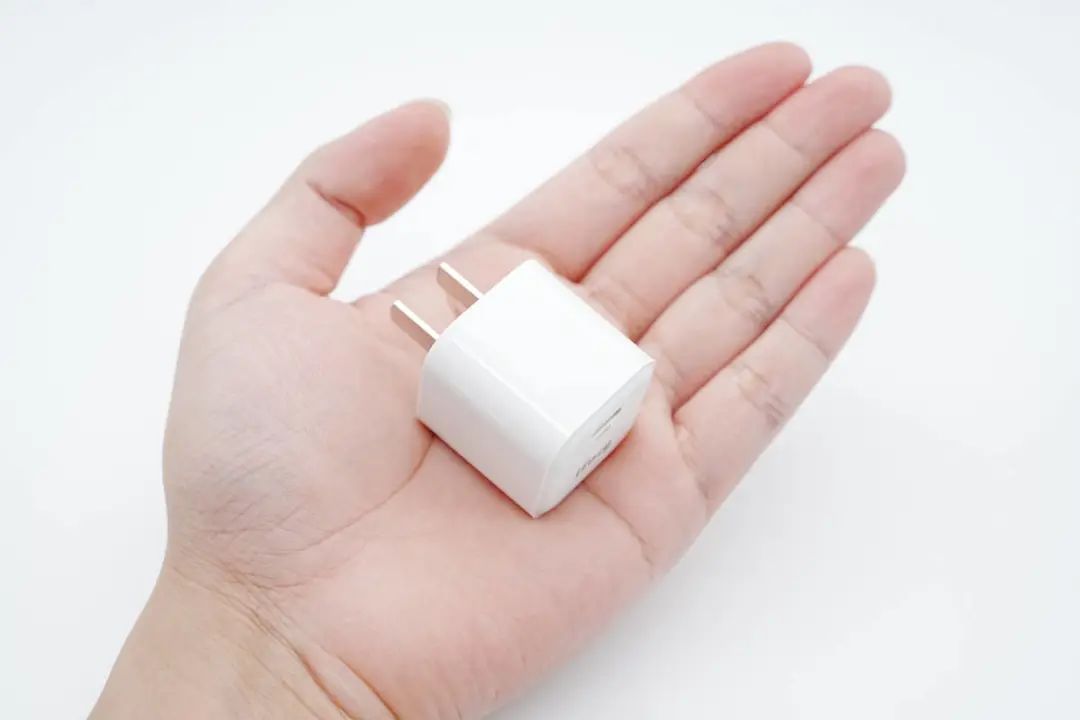

拿在手上的大小直觀感受，相當小巧。

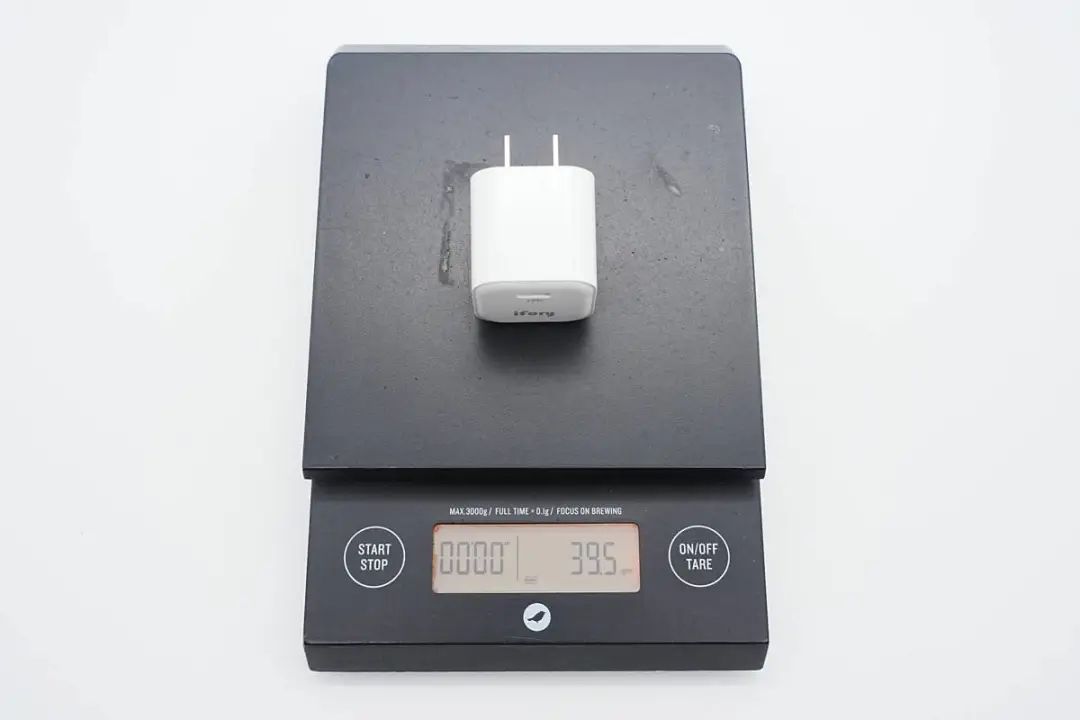

充電器凈重約為40g。

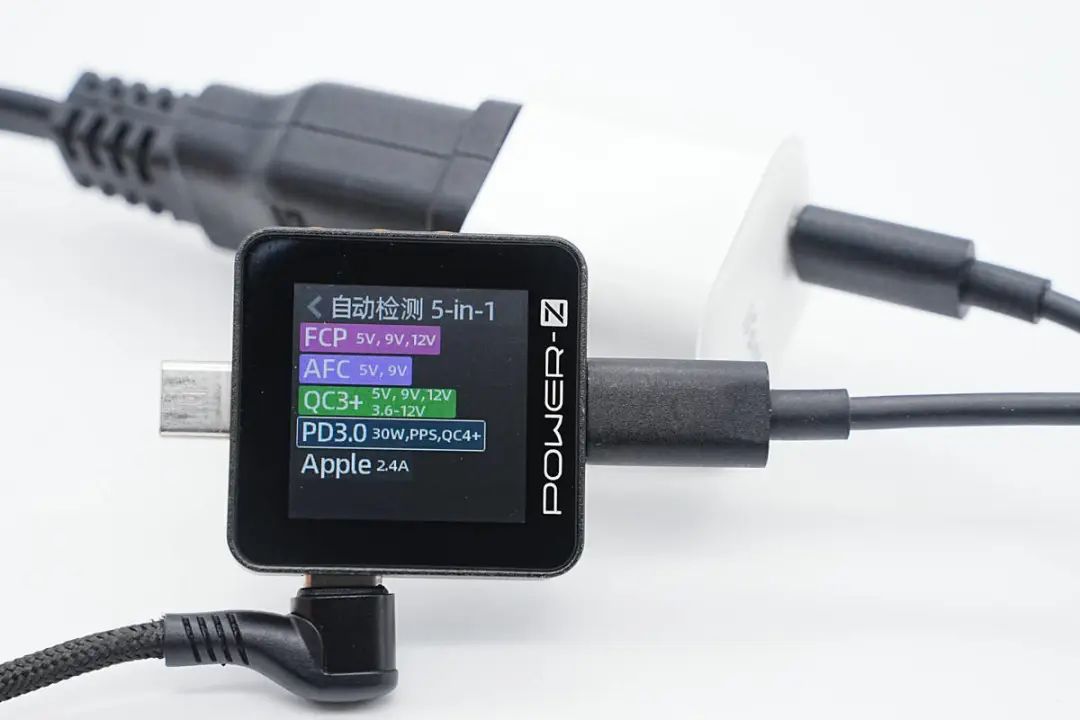

使用ChargerLAB POWER-Z KM002C測得USB-C口支持Apple 2.4A、FCP、AFC、QC3+、QC4+、PD3.0、PPS充電協議。

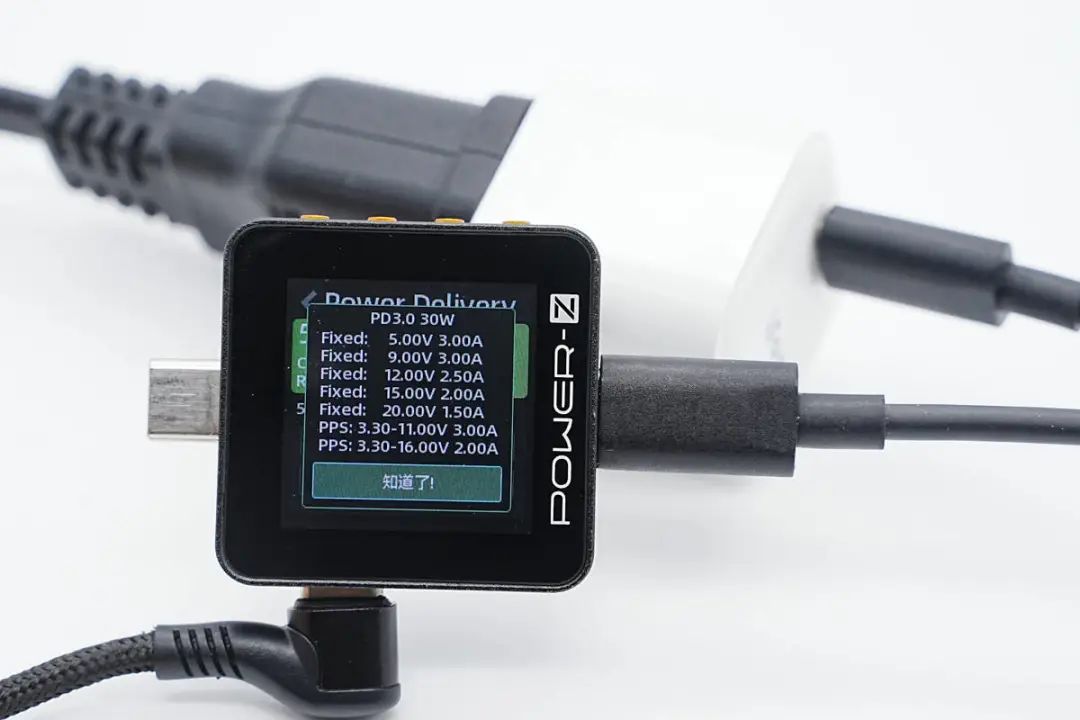

PDO報文顯示USB-C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A、3.3-16V2A兩組PPS電壓檔位。



安福瑞迷你30W快充拆解



在對安福瑞迷你30W充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工。

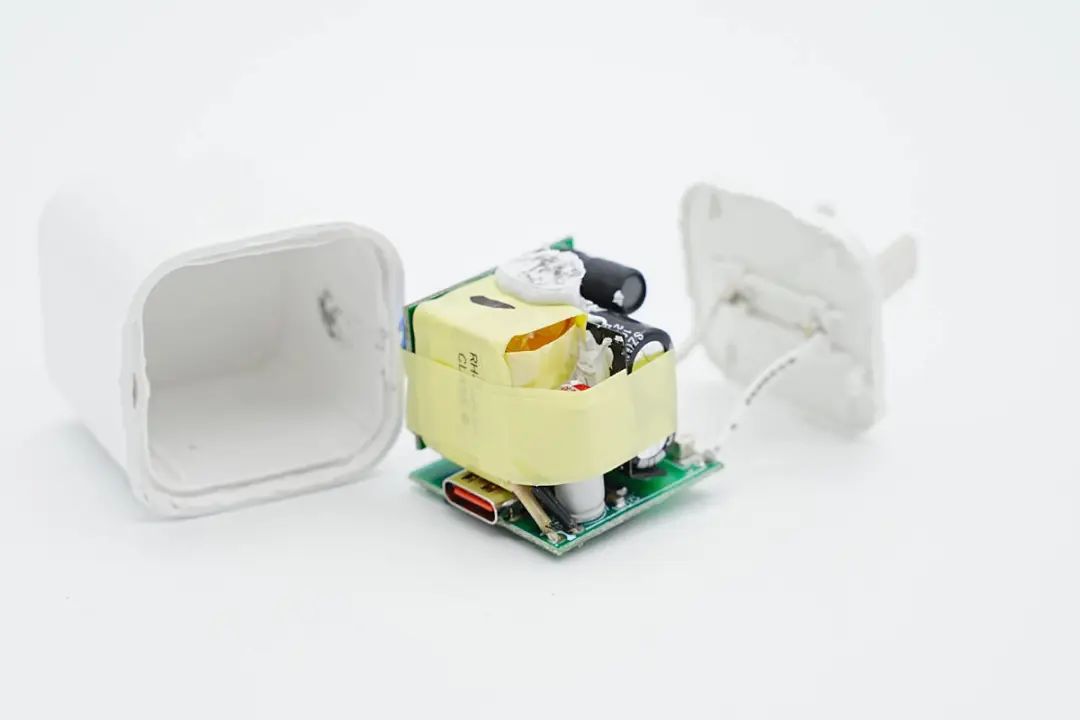

將輸入端外殼拆開取出PCBA模塊。

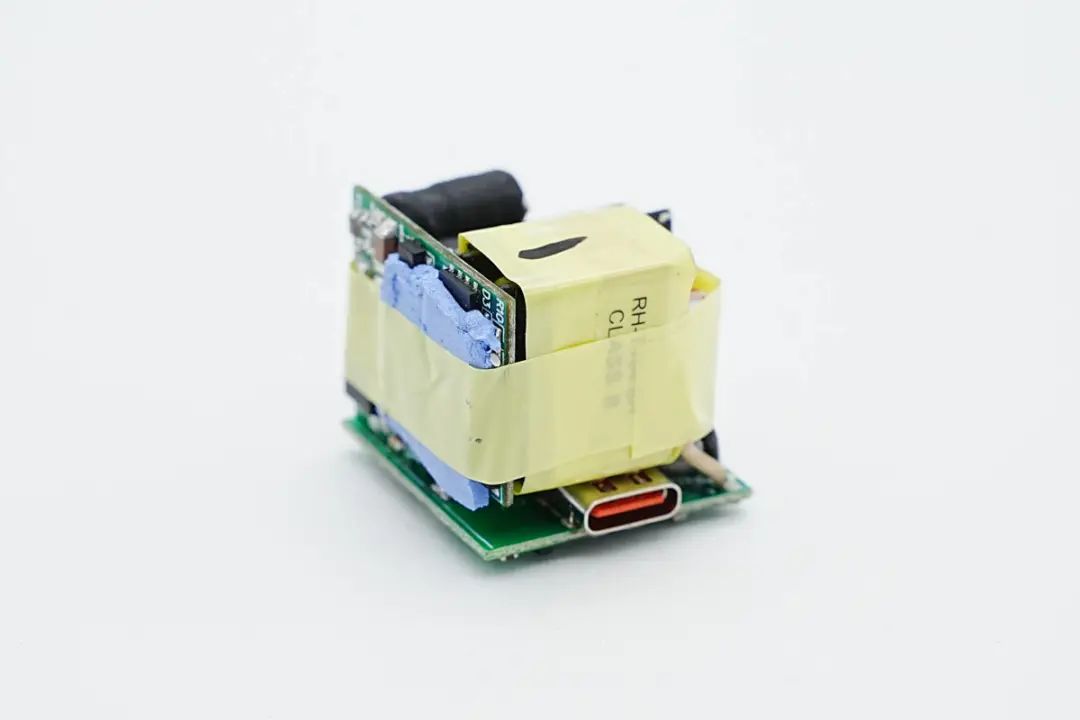

模塊由兩塊小板堆疊設計，側邊小板背面貼有藍色導熱墊，并纏繞膠帶固定。

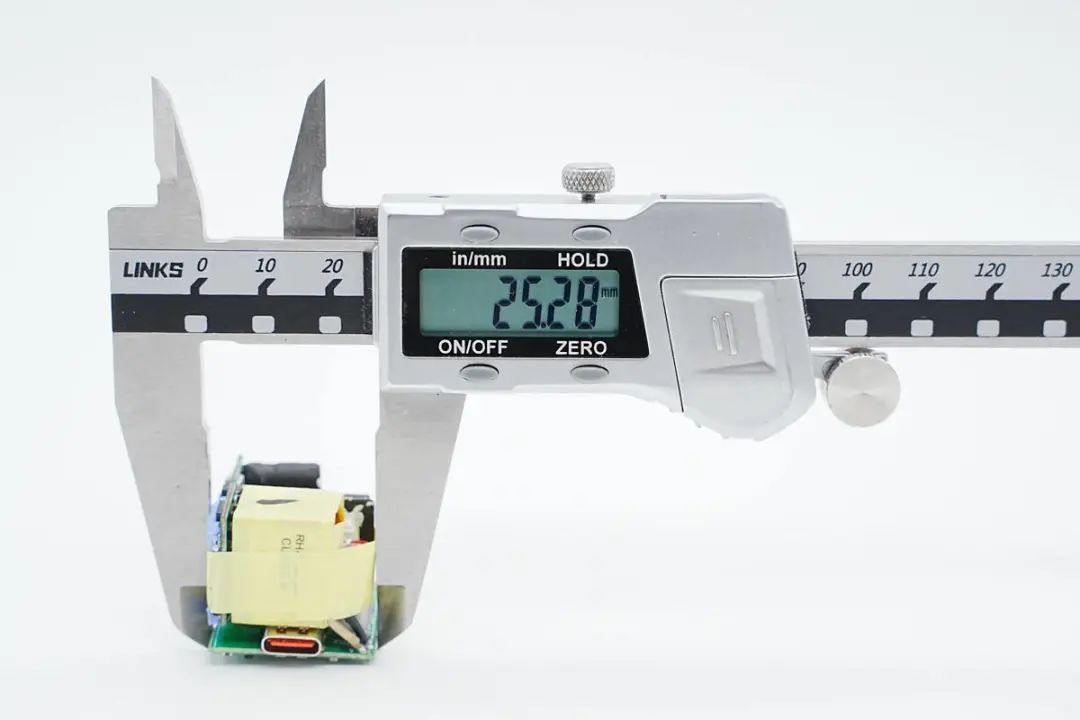

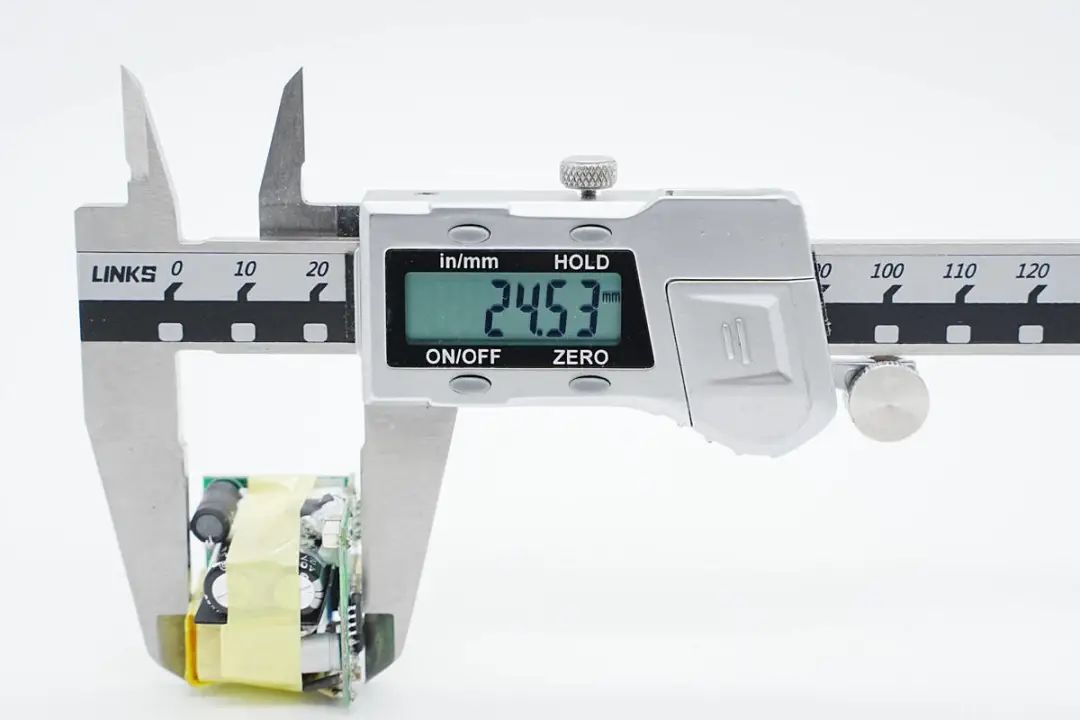

測得模塊長度為25.28mm。





寬度為25.28mm。





厚度為24.53mm。





輸入端一覽，共模電感、工字電感外套絕緣管。

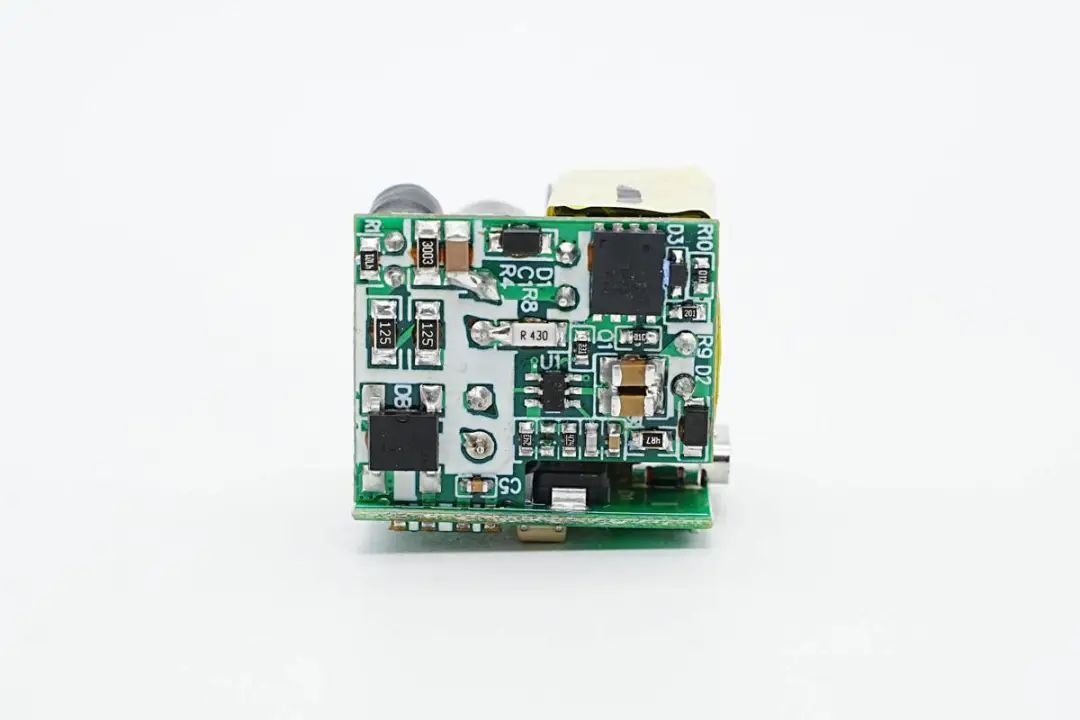

側邊小板背面設有整流橋、開關電源主控芯片以及氮化鎵功率開關管。

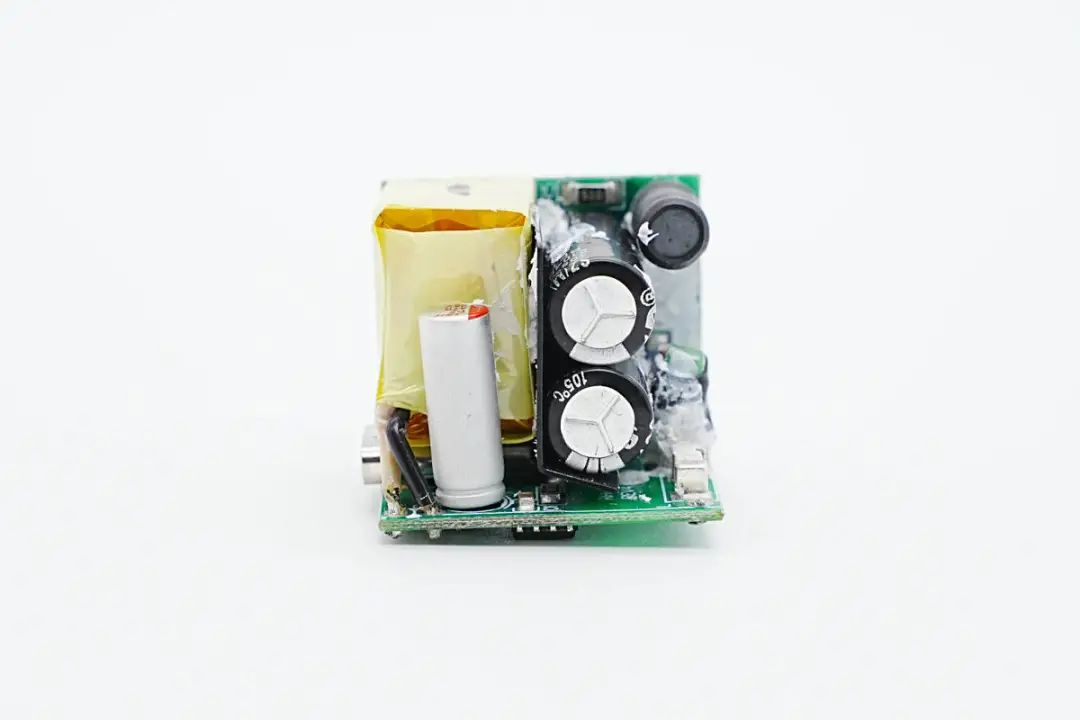

另一側一覽，電容與變壓器間設有絕緣隔離板。

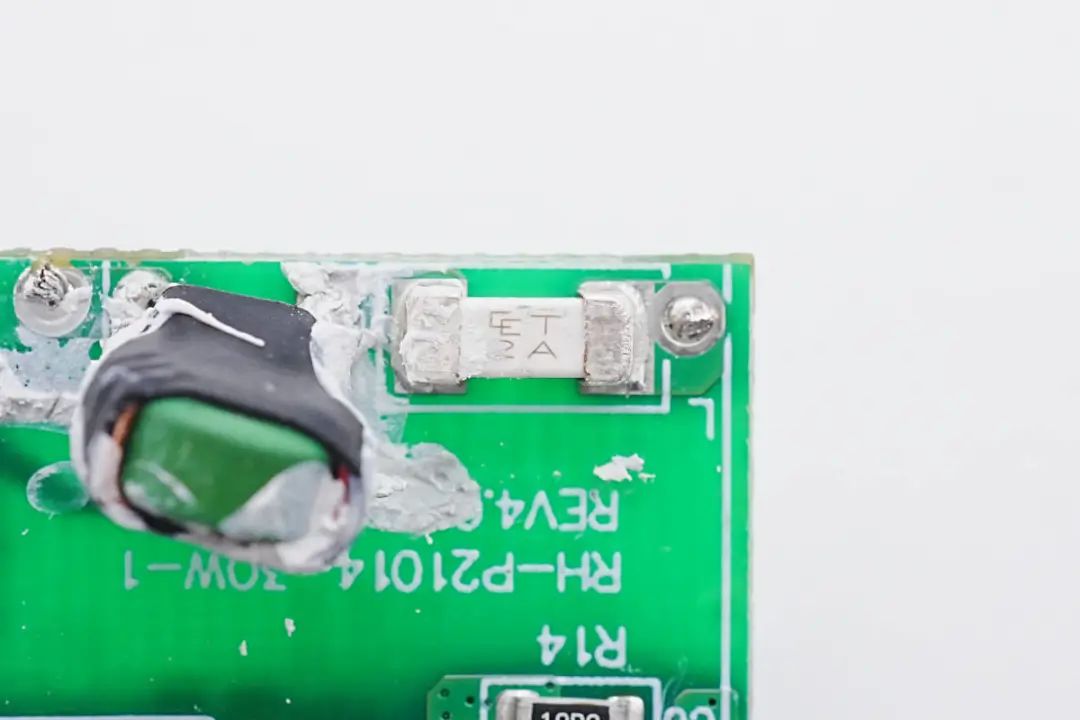

貼片保險絲來自誠潤電子，額定電流2A。





共模電感特寫，用于濾除EMI干擾。

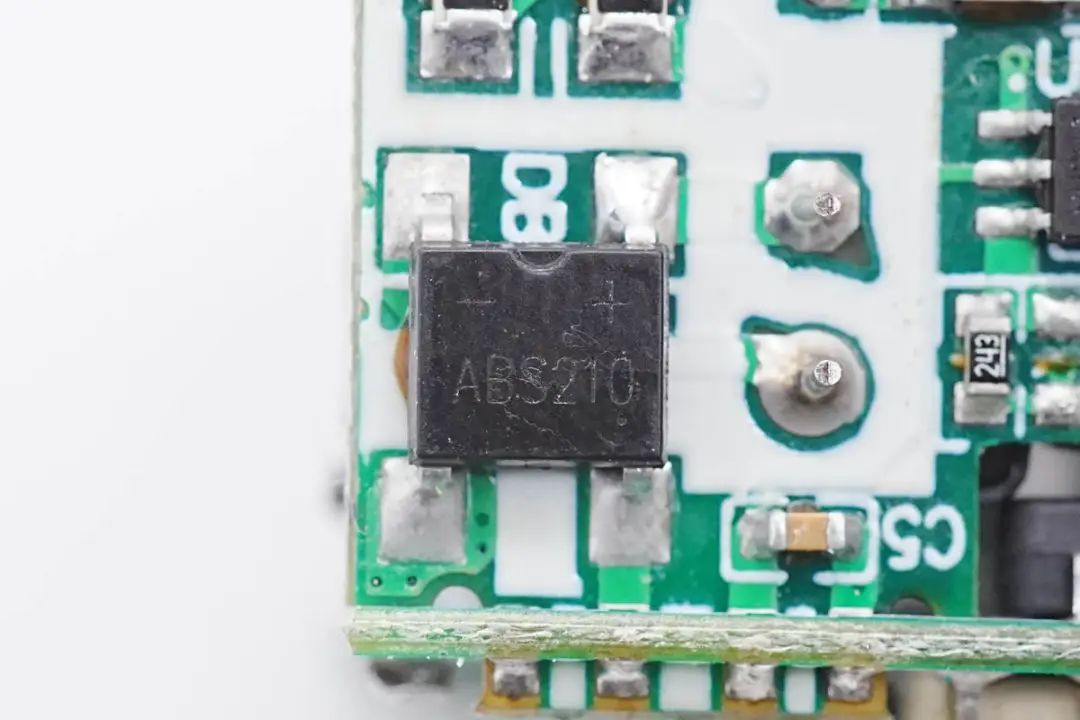

ABS210整流橋特寫。

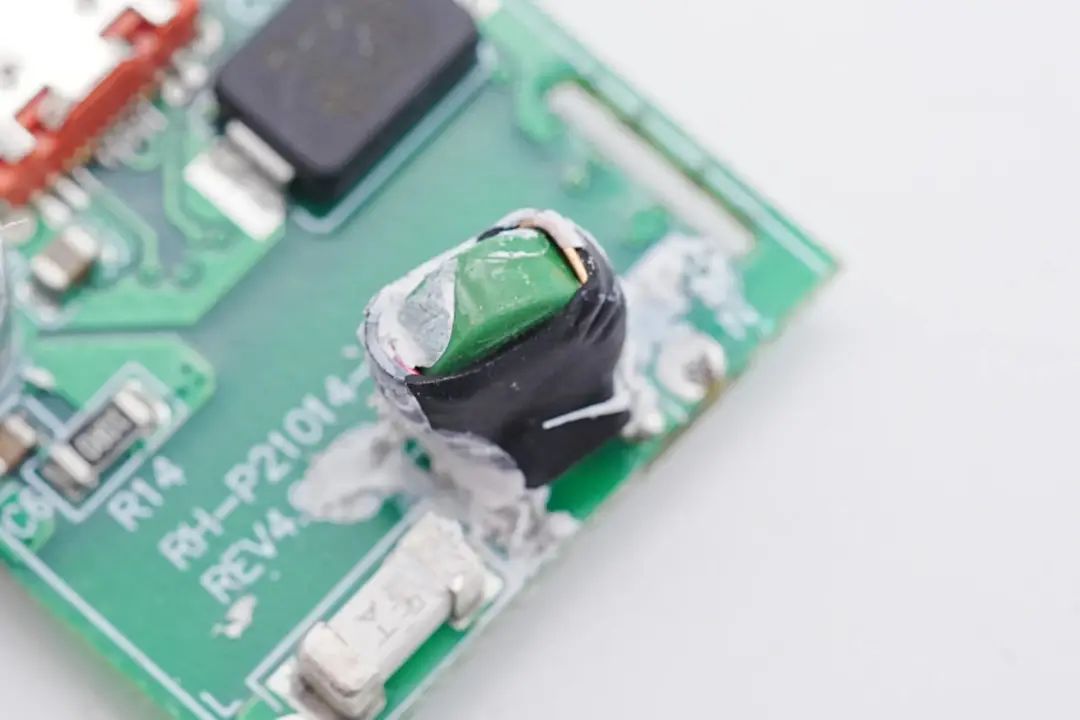

工字電感特寫。

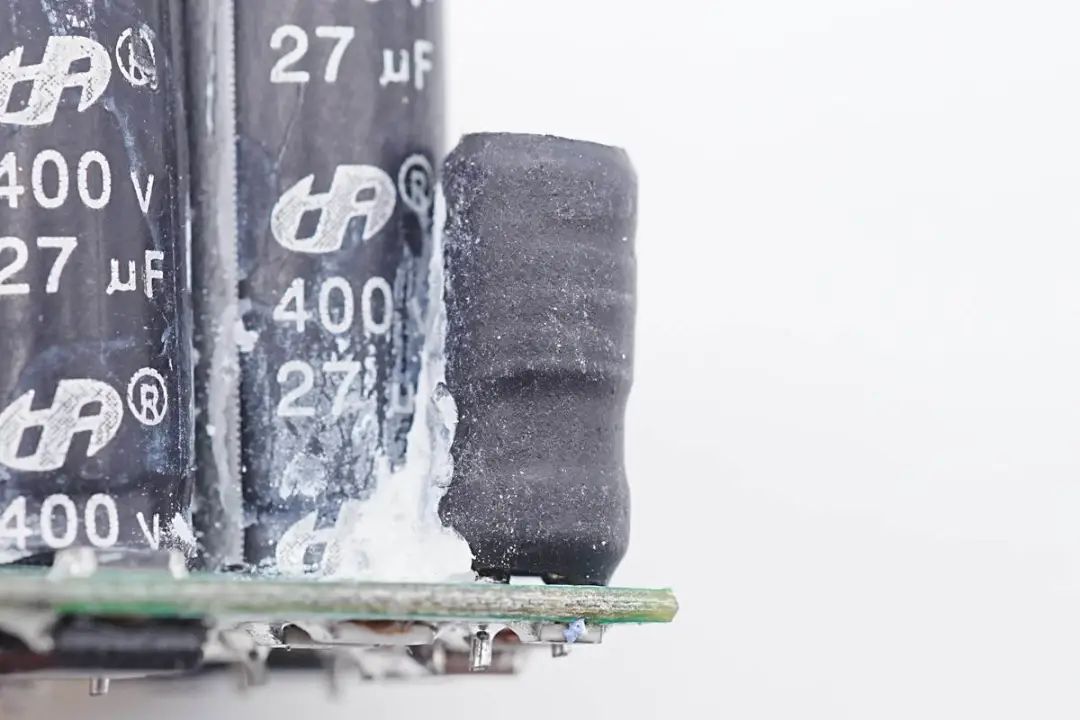

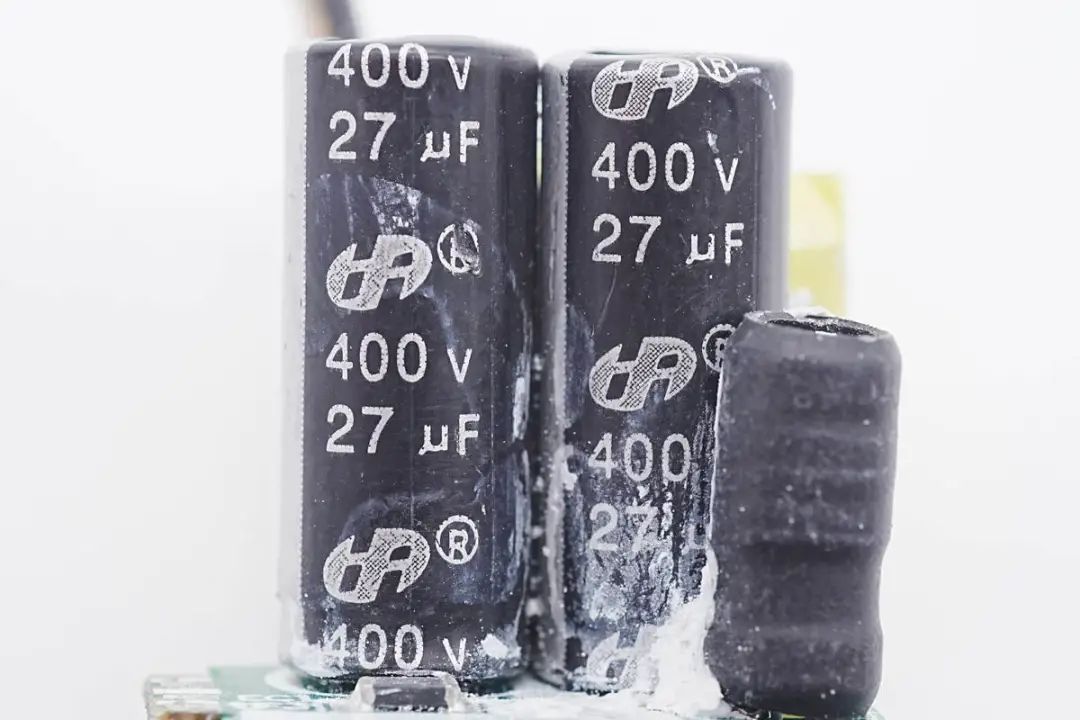

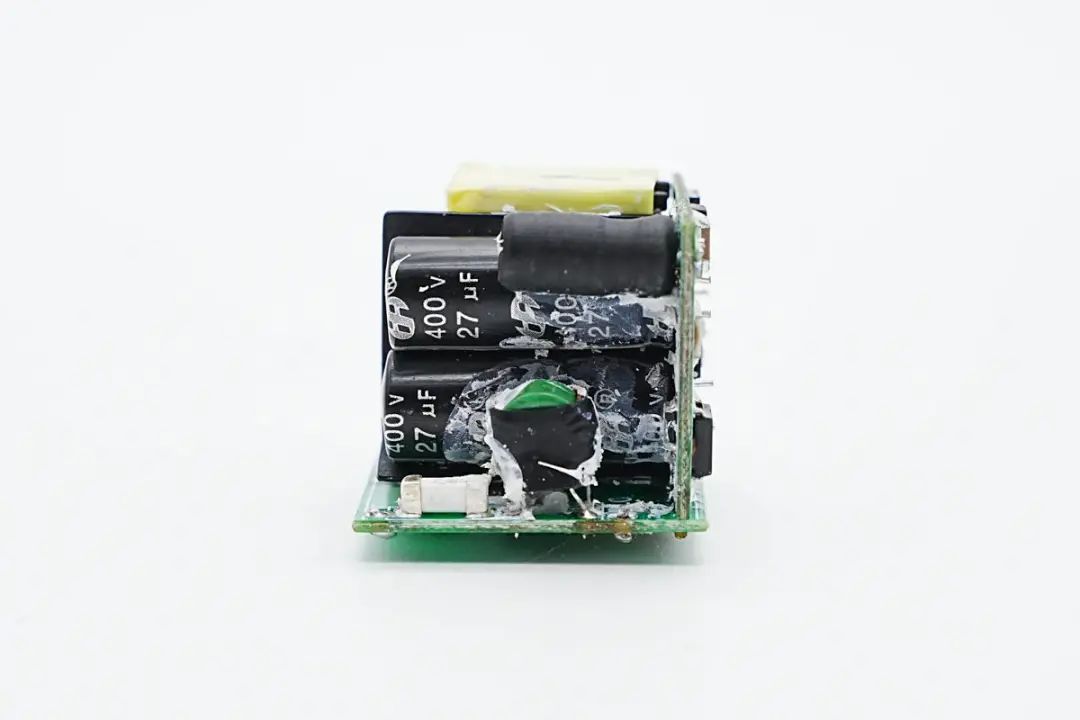

兩顆高壓濾波電解電容特寫，規格均為400V 27μF。

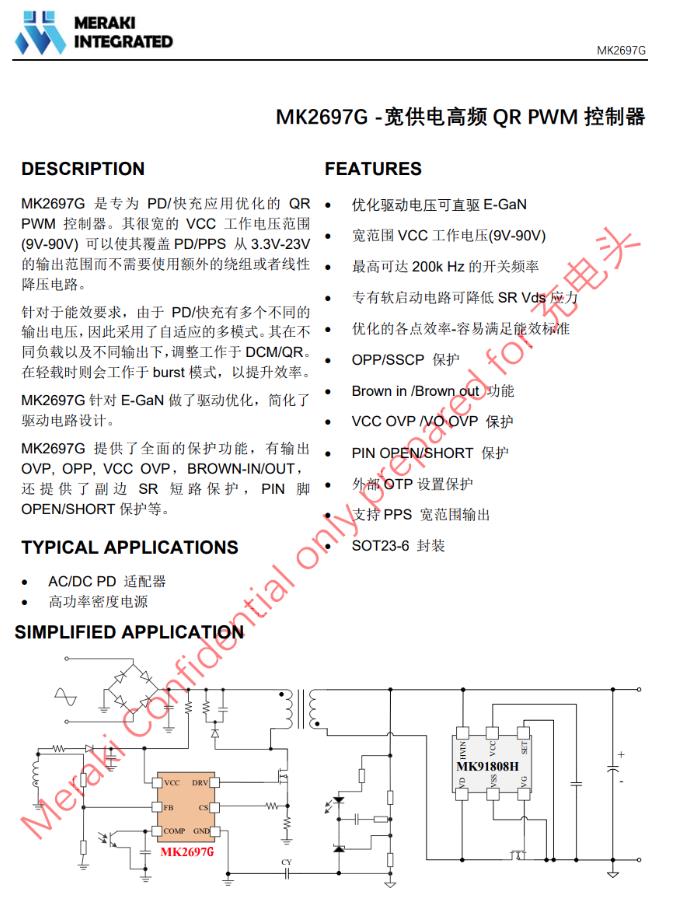

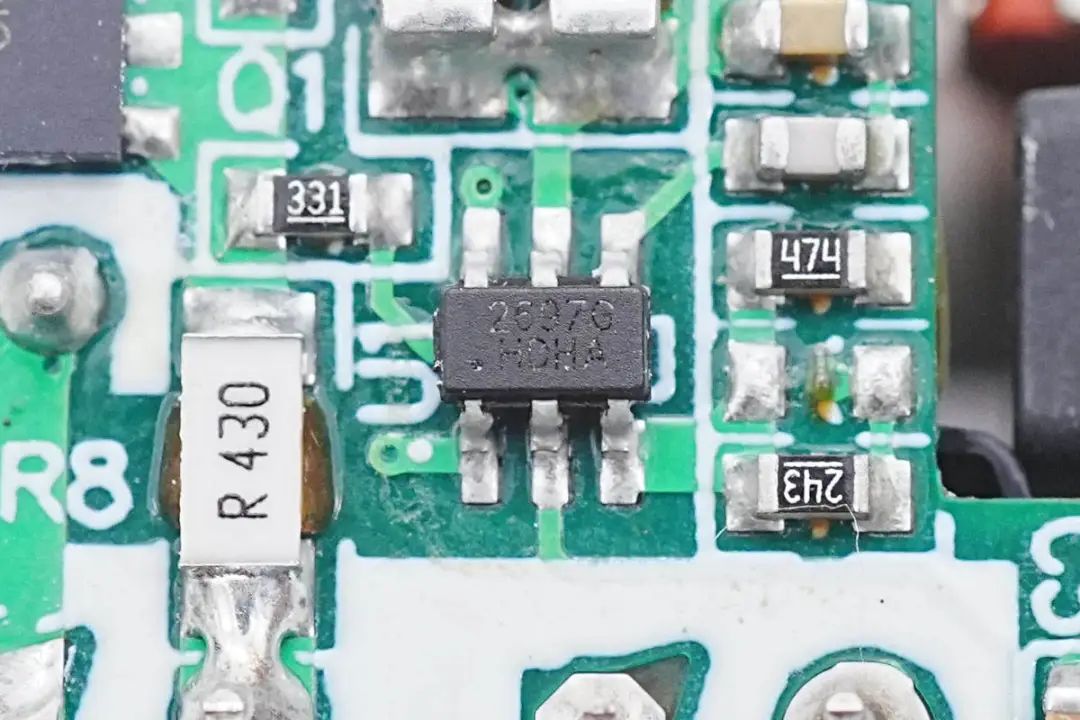

初級主控芯片采用茂睿芯MK2697G，是一顆采用SOT23-6極小封裝的高頻QR AC-DC PWM控制芯片，Vcc耐壓110V，支持9-90V Vcc供電，無需外部穩壓電路，減小布板空間，使用更靈活。采用專利驅動技術，支持直驅增強型GaN功率器件，同時優化SR Vds應力，有效提高了產品效率及功率密度。





茂睿芯MK2697G具有自適應多模式特性，滿足PD快充不同輸出電壓下的能效要求，200KHz工作頻率可以充分利用氮化鎵開關管優勢，提高效率并減小適配器體積。



茂睿芯MK2697G具有輸出過壓、過功率、VCC過壓、輸入過壓保護、同步整流管短路保護等保護功能，適用于USB PD充電器和高功率密度電源應用。



充電頭網拆解了解到，茂睿芯MK2697系列已獲得倍思65W 2C1A氮化鎵充電器、飛利浦30W 1A1C氮化鎵充電器、努比亞大白20W雙口氮化鎵充電器、UOCO. 65W 2C1A氮化鎵快充充電器等數十款產品采用。

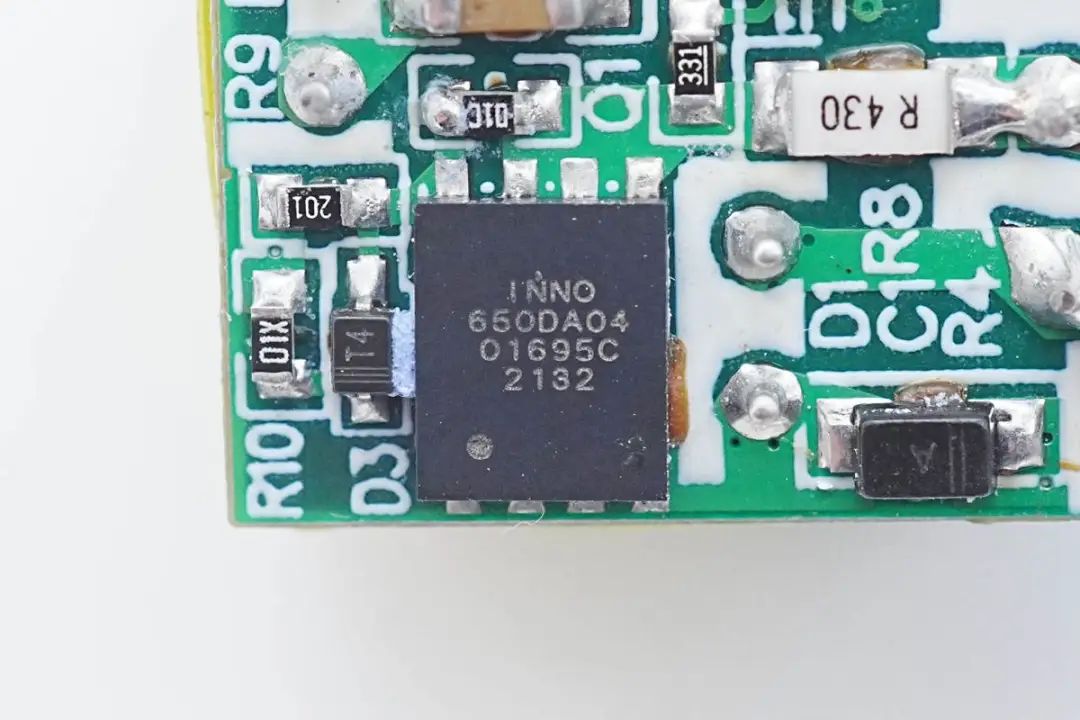

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的快充電源設計。

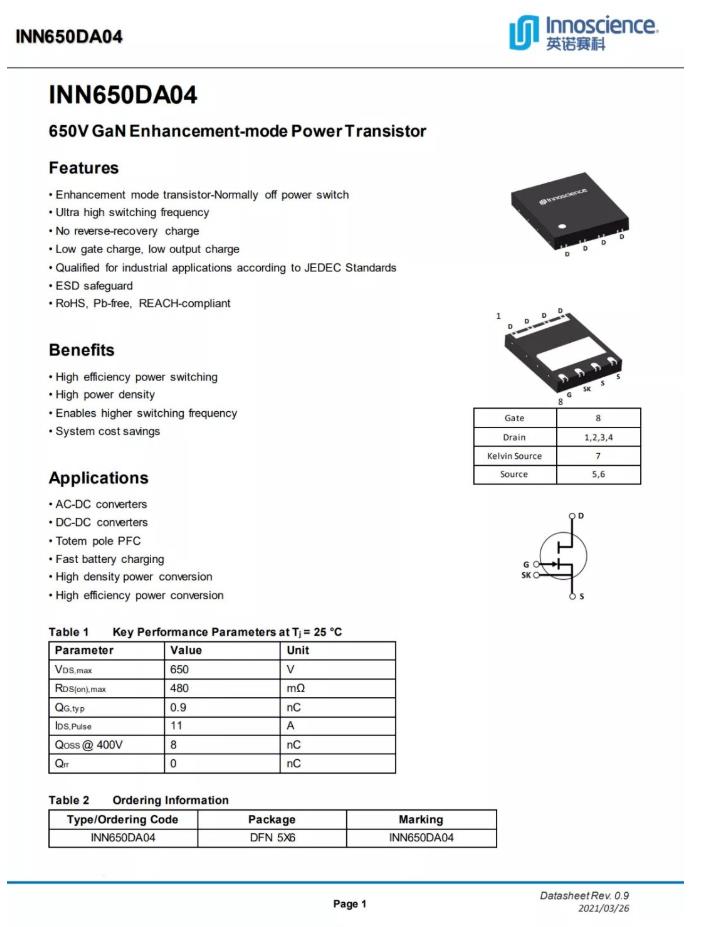

英諾賽科INN650DA04具有高功率密度以及高開關頻率優勢，可用于開關電源，DC-DC轉換，圖騰柱PFC，電池快充，高功率密度及高能效功率轉換。

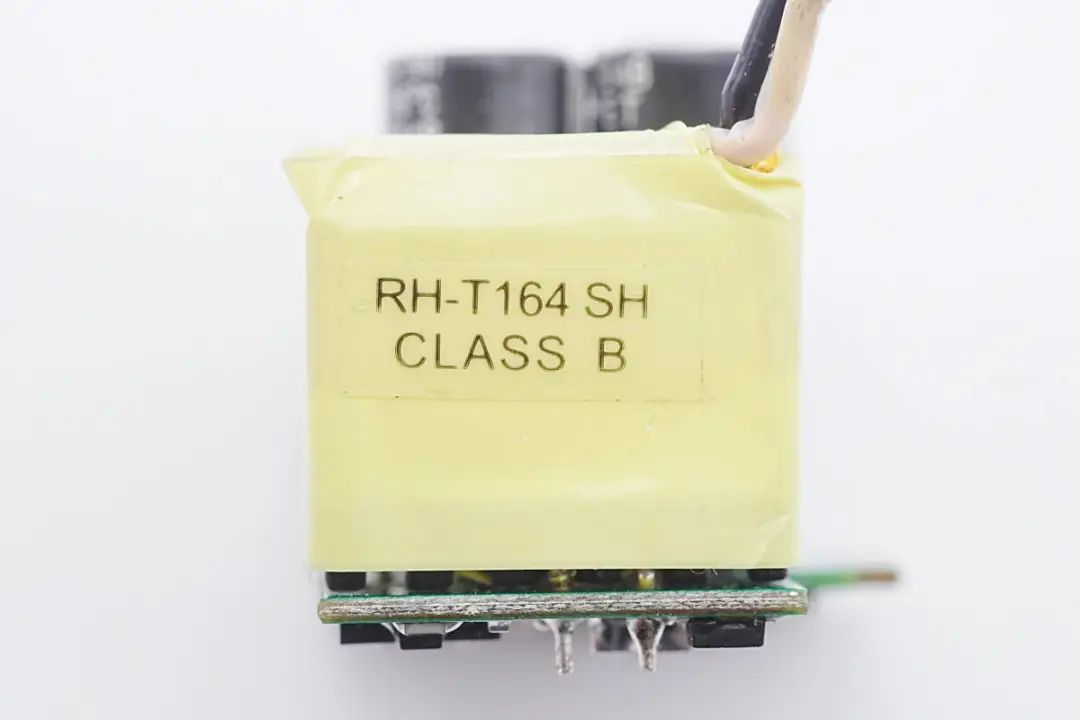

變壓器特寫。

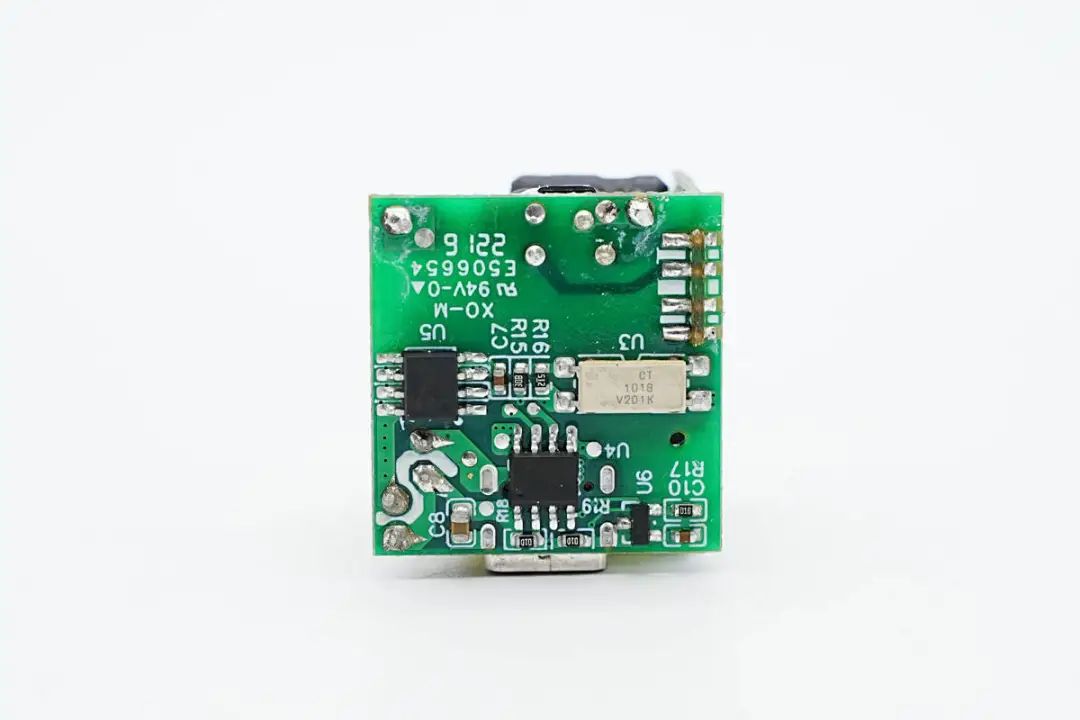

另一塊小板背面設有光耦、同步整流芯片以及協議芯片。

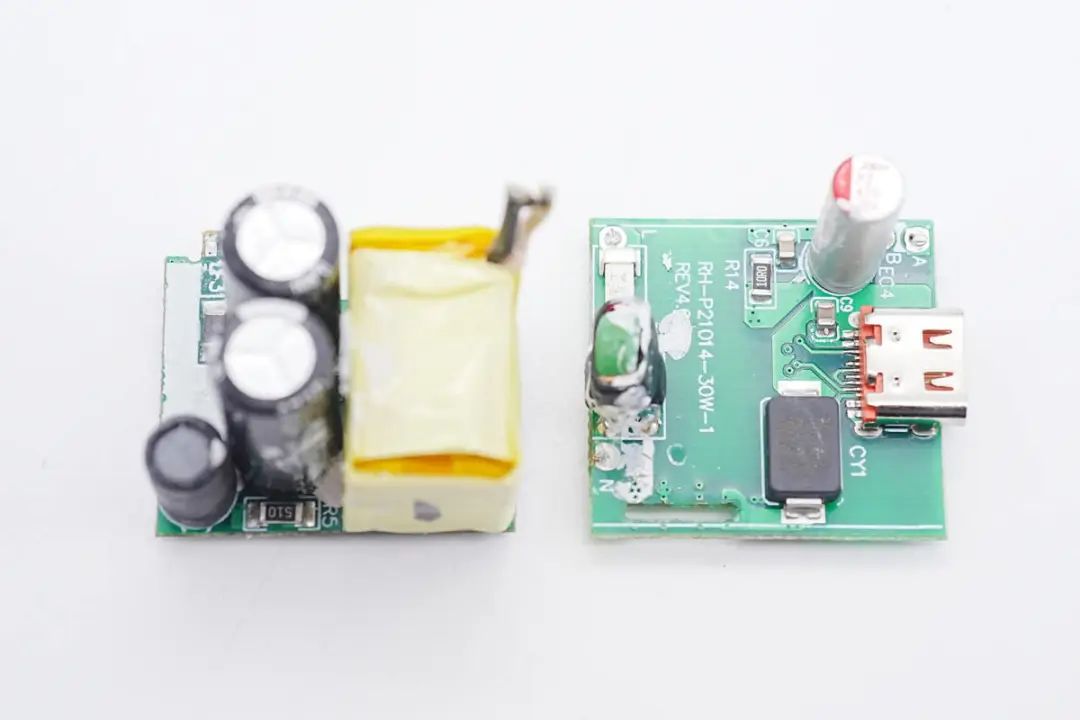

將模塊拆分開。

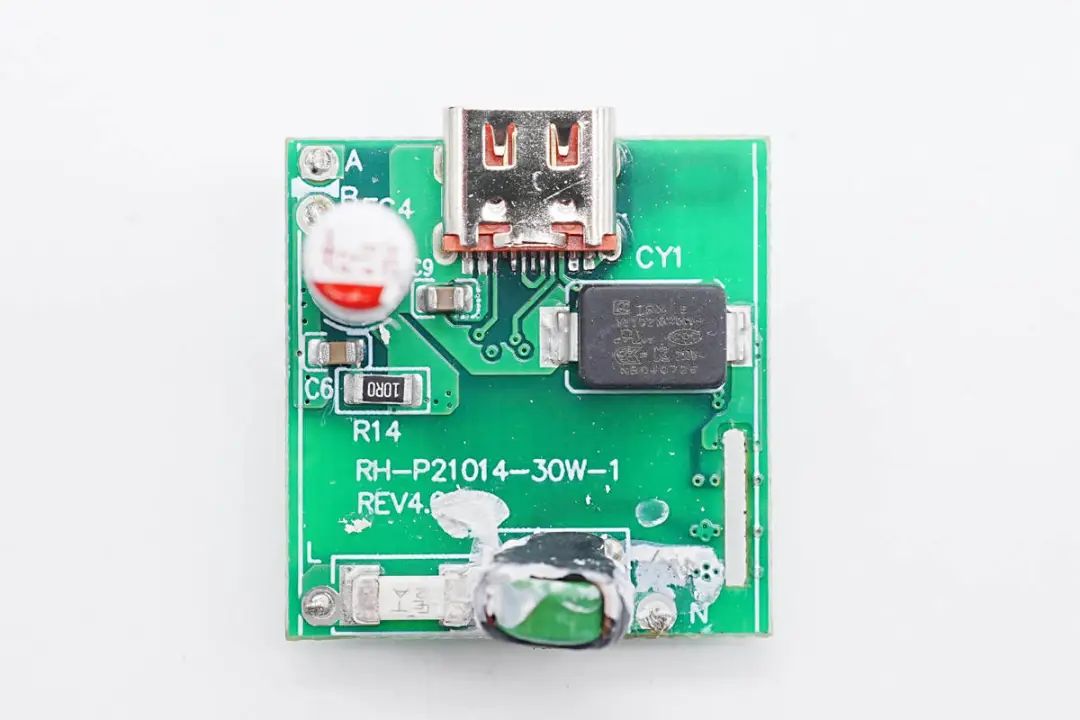

小板正面還有貼片Y電容、固態電容以及USB-C母座。

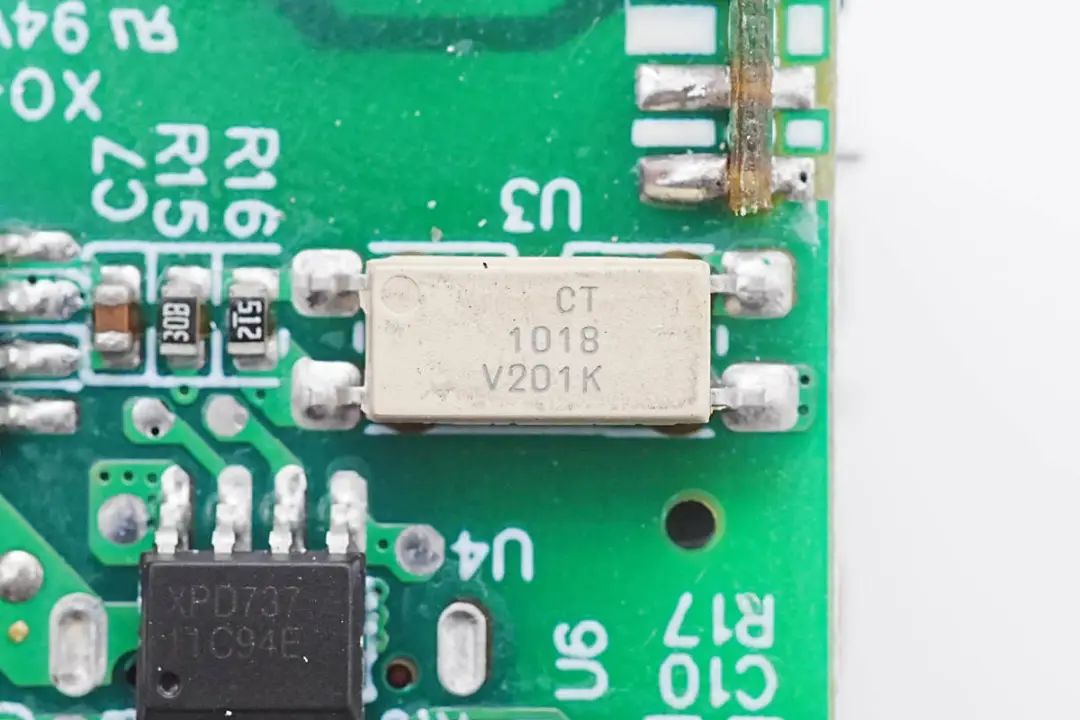

CT 1018光耦特寫，用于輸出電壓反饋。

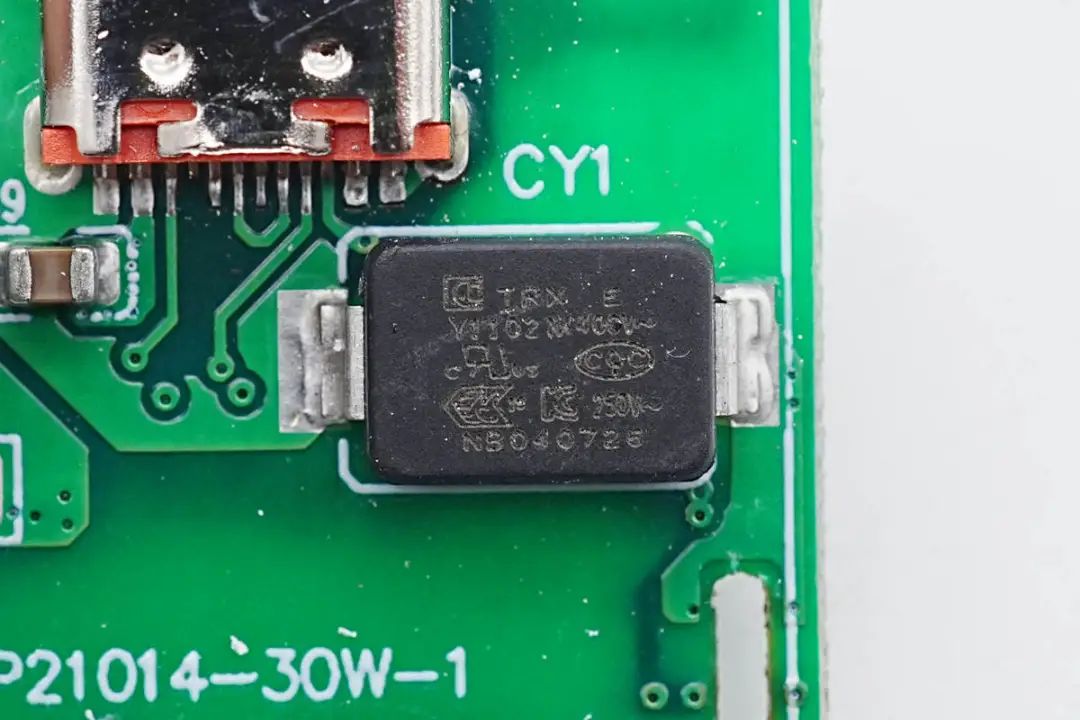

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。



特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。





充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

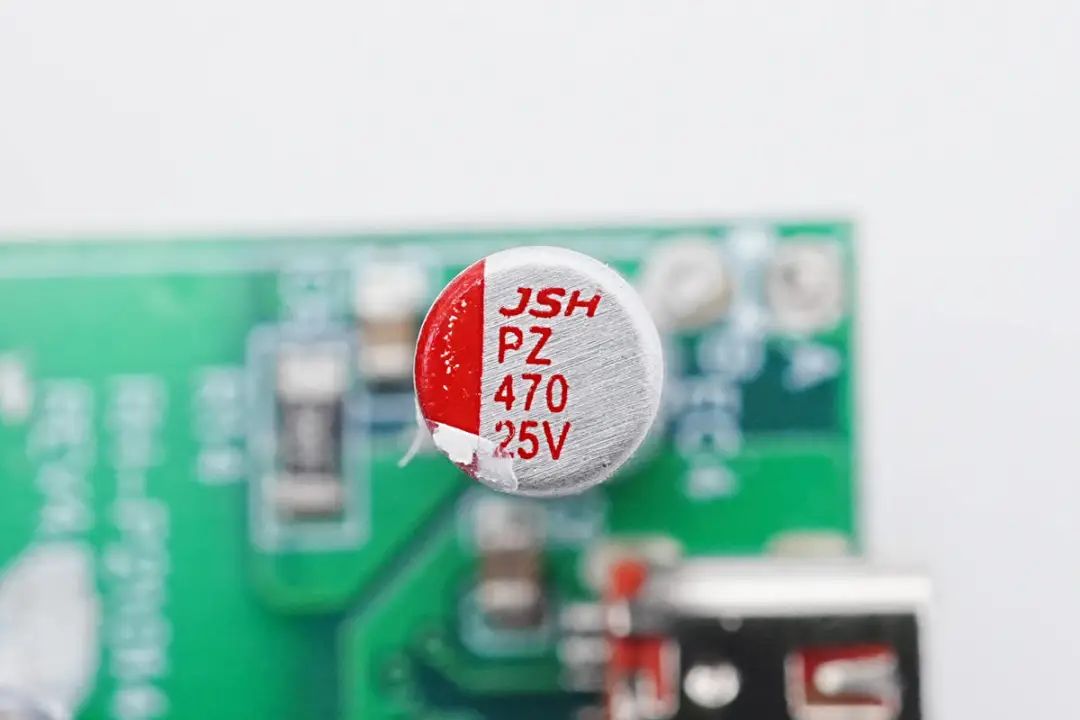

輸出濾波固態電容來自JSH萬京源，規格為25V 470μF。

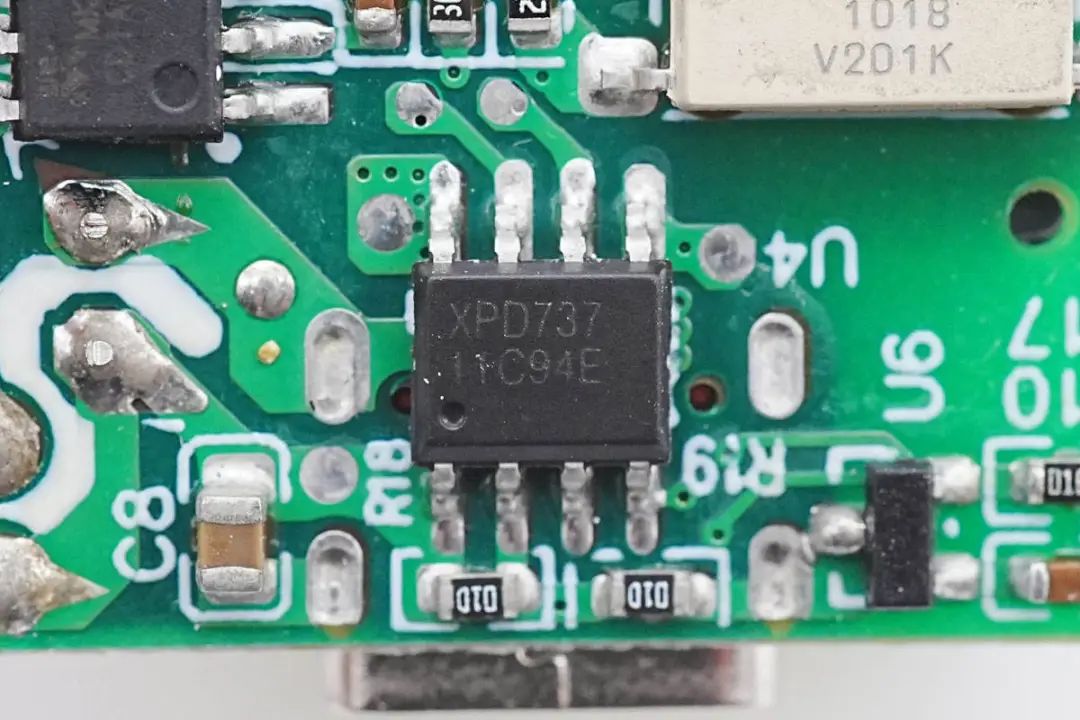

USB PD協議芯片采用云矽半導體XPD737，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充協議外，還支持小米CHARGE TURBO 27W協議，華為10V高壓SCP協議。



XPD737內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，降低外圍元件數量，簡化電路，降低成本。支持XPL-LINK多芯片通信，自動協調輸出功率，采用ESOP8封裝。





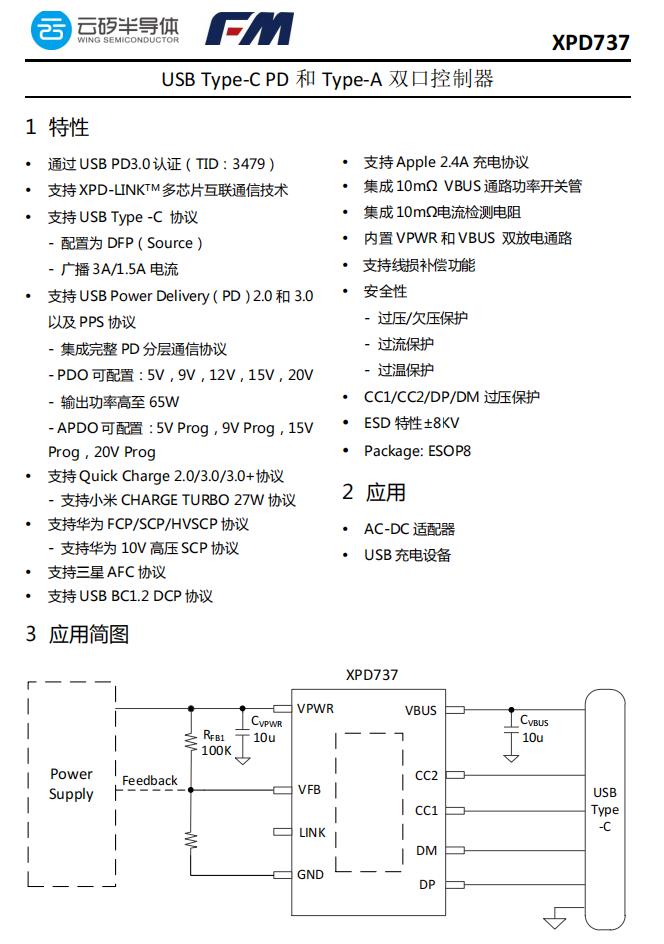

云矽半導體XPD737資料信息。



充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。





USB-C母座特寫，過孔焊接。

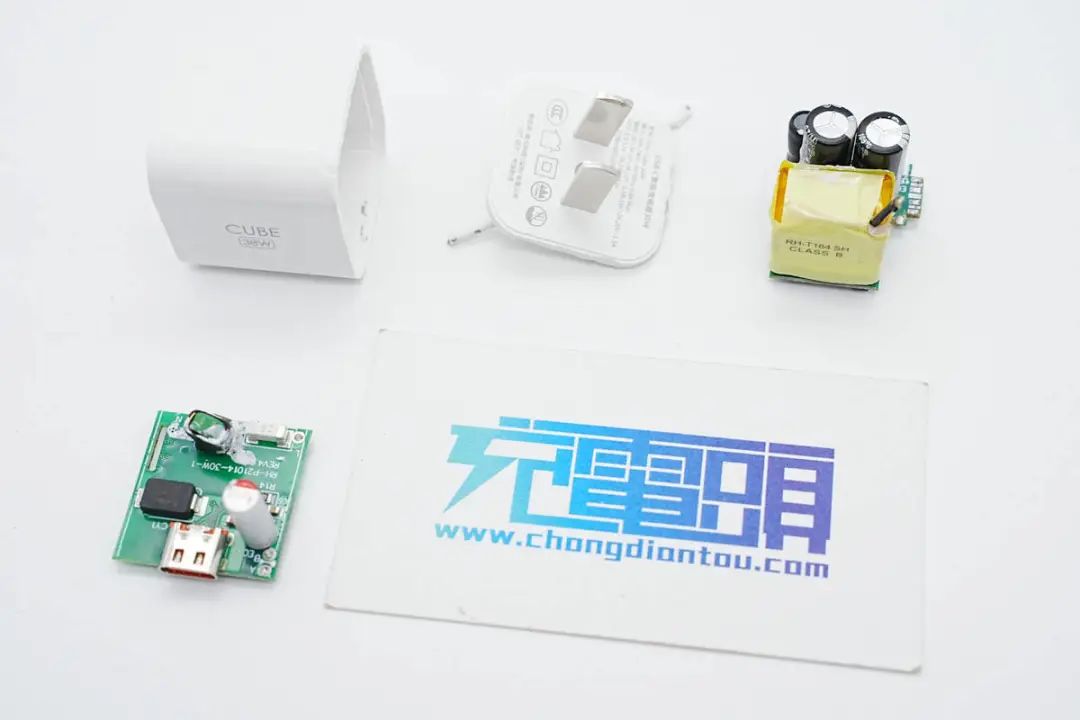

全部拆解一覽，來張全家福。



充電頭網拆解總結



ifory安福瑞這款充電器兼具小體積以及30W主流輸出功率，支持QC、PD等多快充協議，還具備5-20V五組固定電壓檔位以及3.3-11V3A、3.3-16V2A兩組PPS電壓檔位，不僅可以滿足iPhone8-13各機型快充需求，對部分安卓手機也有不錯的兼容性。



充電頭網通過拆解了解到，充電器PCBA模塊由兩塊小板組成，元件之間打膠加固

以及做了絕緣隔離。充電器采用了茂睿芯MK2697高頻氮化鎵方案，搭配英諾賽科INN650DA04氮化鎵功率芯片，云矽半導體XPD737協議芯片控制接口輸出。
