網易智造是網易旗下的硬件品牌，包括插線板、音箱耳機、手機配件、電腦辦公、電池電源、生活電器和個護健康等諸多品類的小家電產品，充電頭網之前也拆解過很多款網易智造的產品。

隨著iPhone13系列手機的發布，快充功率由之前的20W提升到27W，需要更高功率的充電器，才能滿足手機的快充需求，主流充電器的功率也由20W提升到了33W，在滿足蘋果手機快充的同時，還能滿足安卓手機的PPS快充需求。

之前充電頭網評測了網易智造33W雙口氮化鎵充電器，體積小巧且具備1C1A雙接口，快充協議支持全面，支持手機和筆記本充電，同時支持傳統快充，一頭多用。下面充電頭網就為大家?guī)?lái)這款充電器的拆解，看看迷你快充內部是如何設計。

網易智造迷你33W充電器開箱

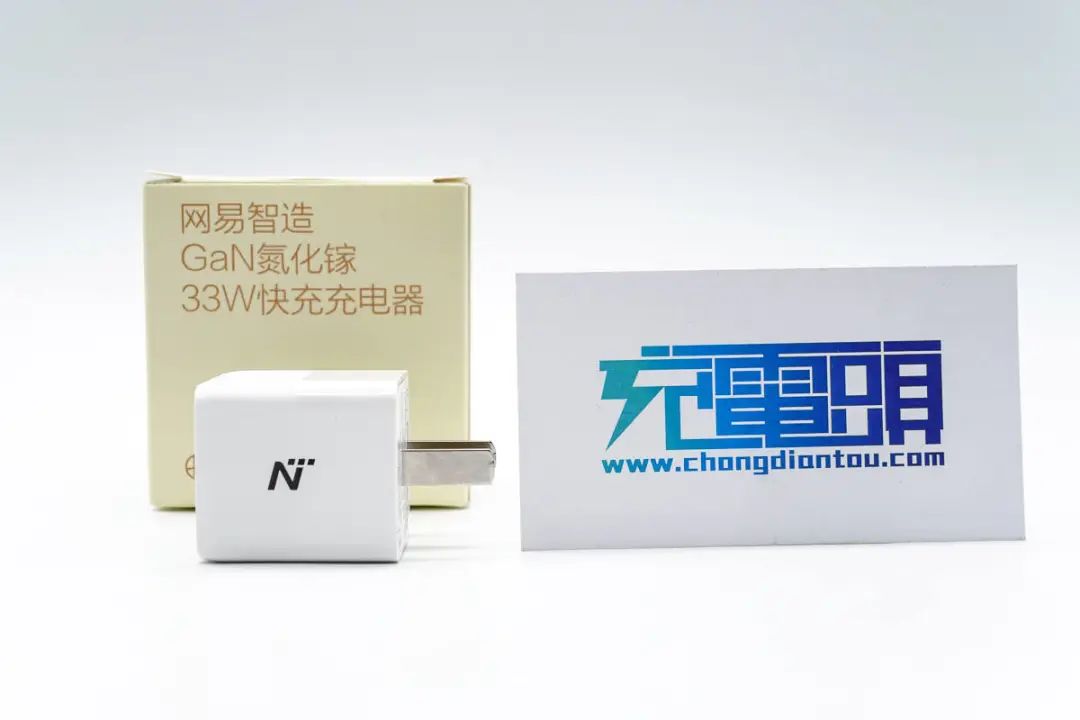

包裝盒正面印有充電器品牌以及名稱。

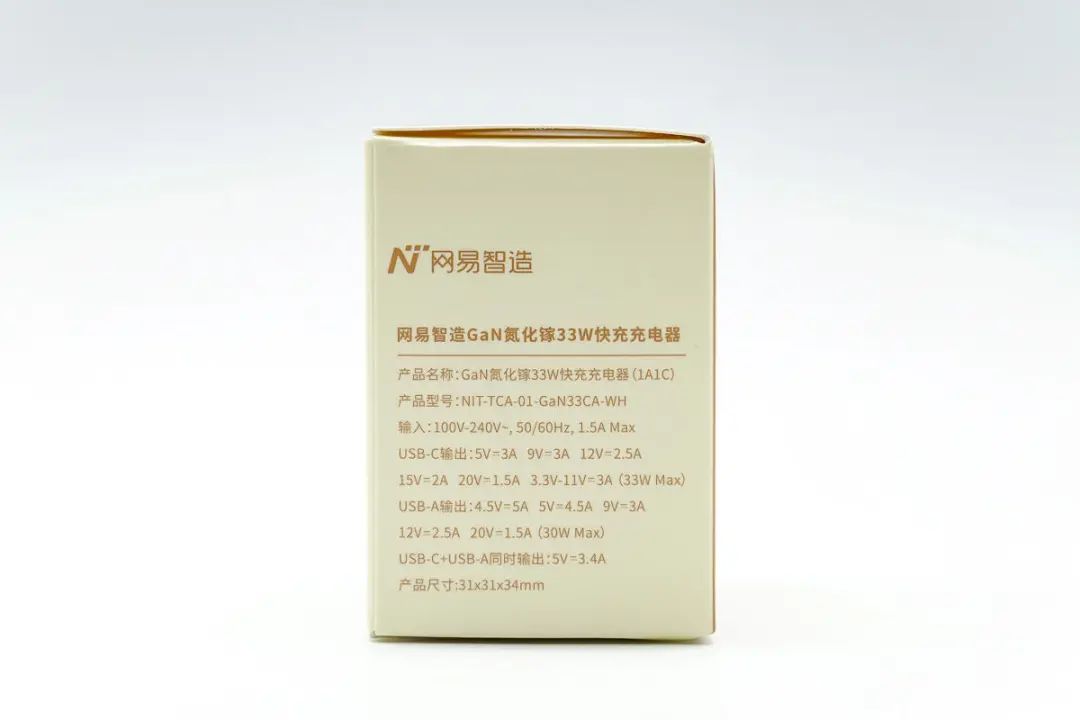

盒子側面印有充電器參數。

包裝內只有充電器。

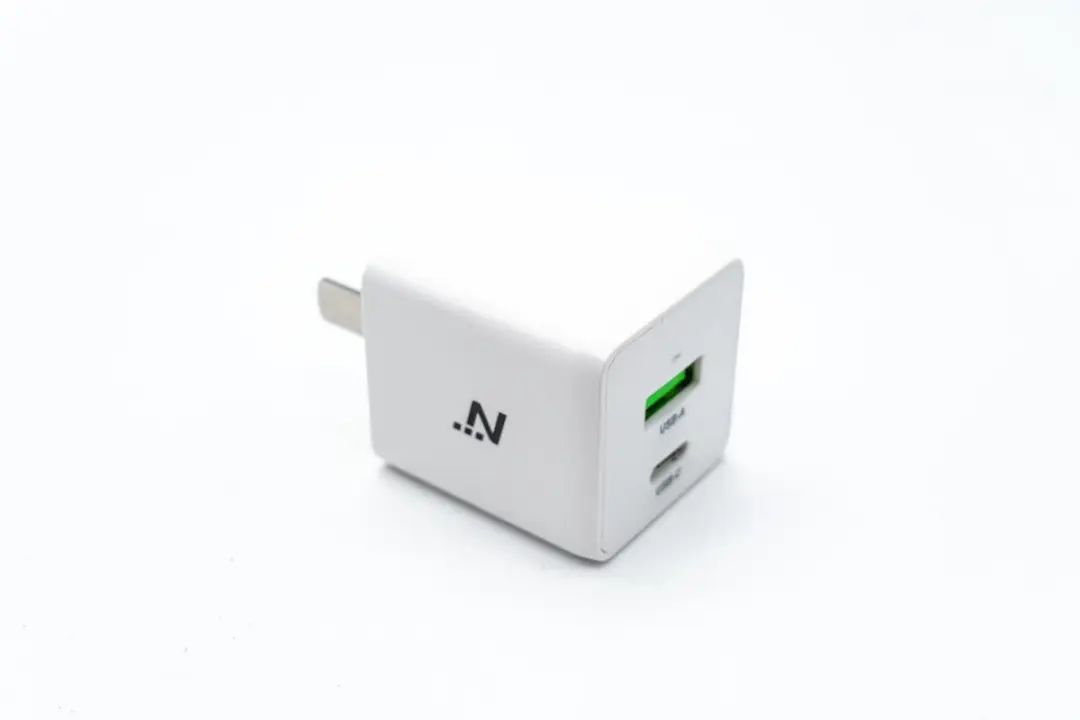

充電器機身外殼頂面亮面，腰身上半部分磨砂下半部分為亮面，底部外殼磨砂，交替設計顯得十分有特點。

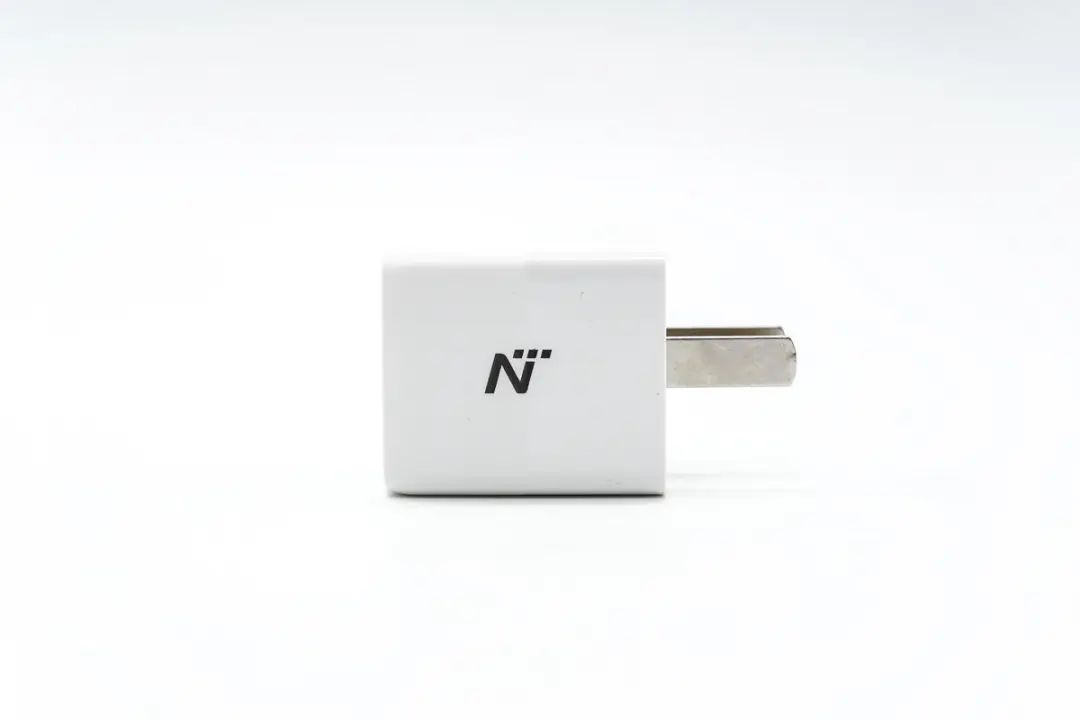

機身一側印有品牌logo。

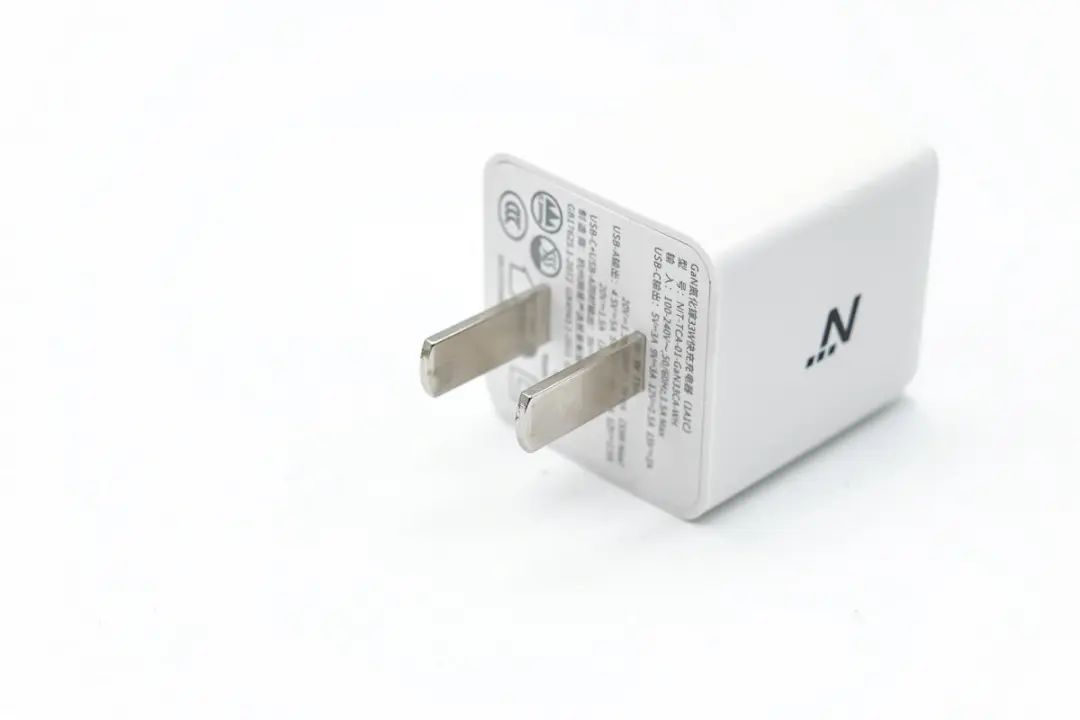

充電器造型趨于立方體，輸入端配備固定式國標插腳。

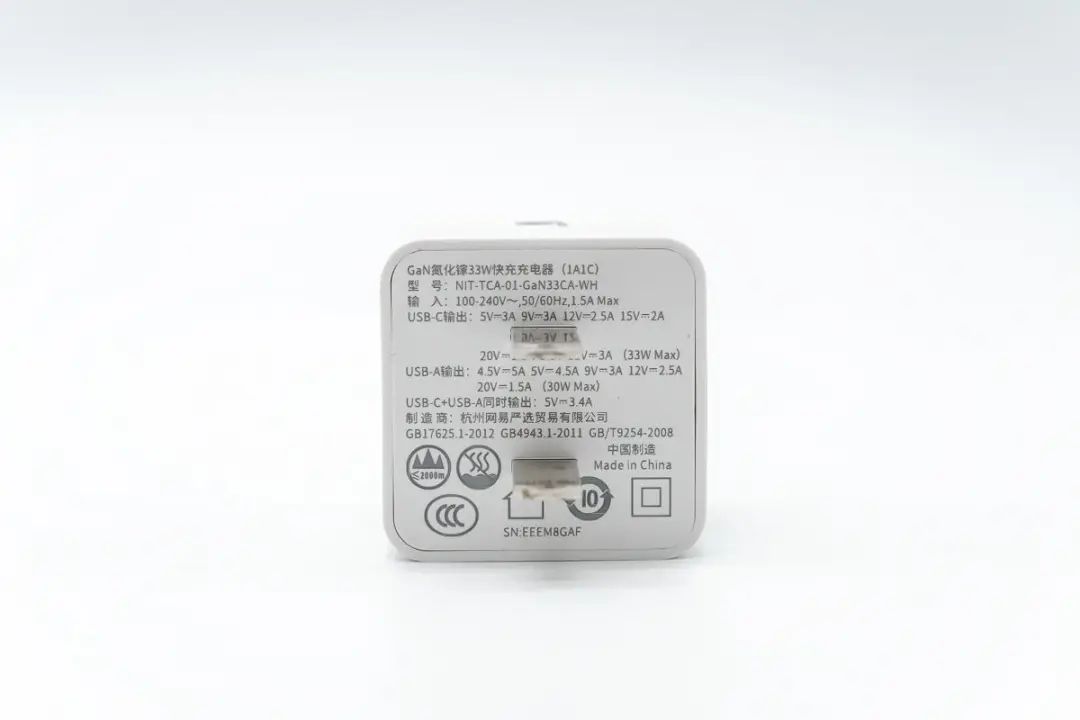

輸入端外殼上印有充電器參數

型號：NIT-TCA-01-GaN33CA-WH

輸入：100-240V~50/60HZ 1.5A

USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

USB-A輸出：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A

總輸出：5V3.4A

制造商：杭州網易嚴選貿易有限公司

充電器已經通過了CCC認證。

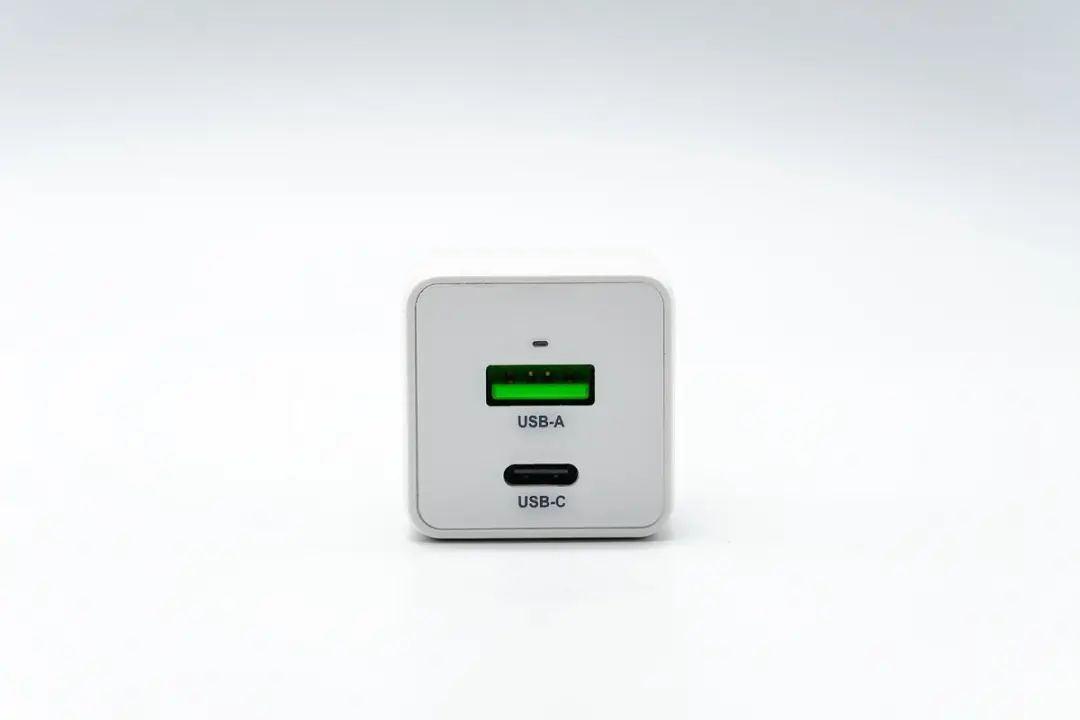

輸出頂面配有1A1C接口以及LED指示燈，USB-A口膠芯為綠色，十分顯眼。

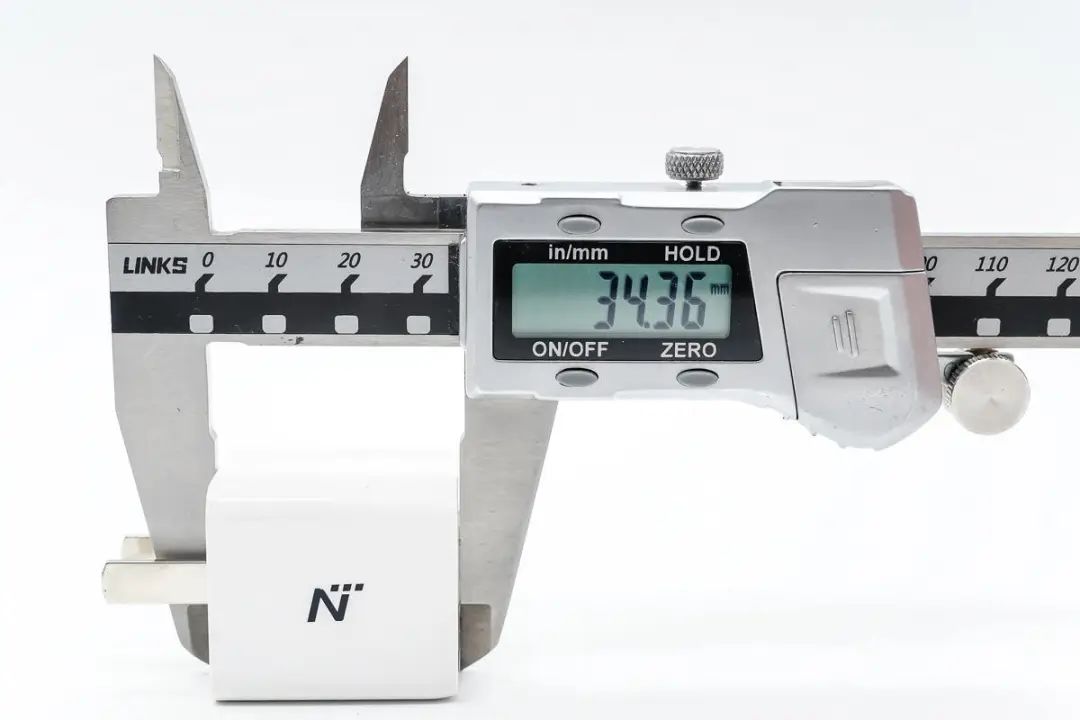

測得充電器機身高度約為34.36mm。

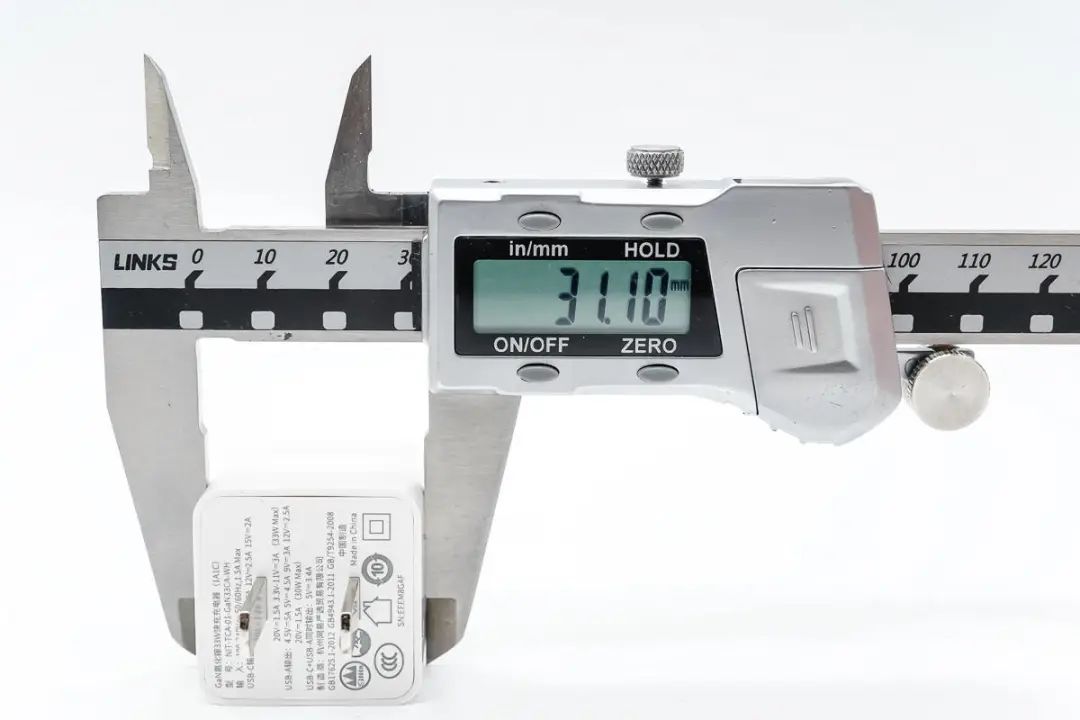

寬度為31.1mm。

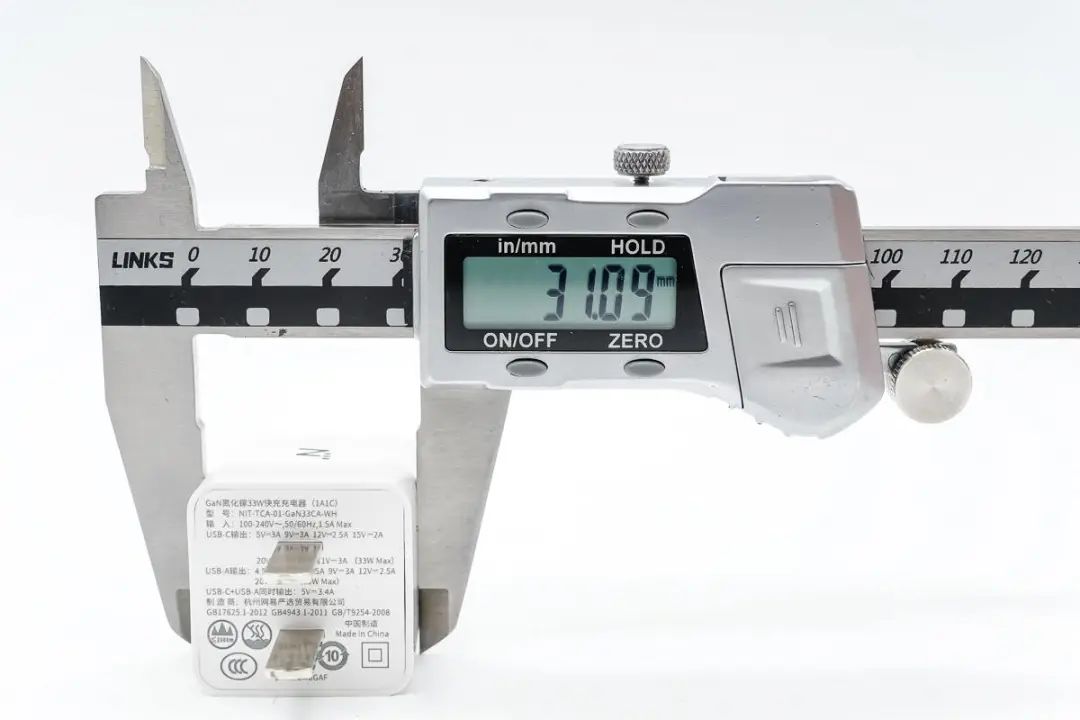

厚度為31.09mm。

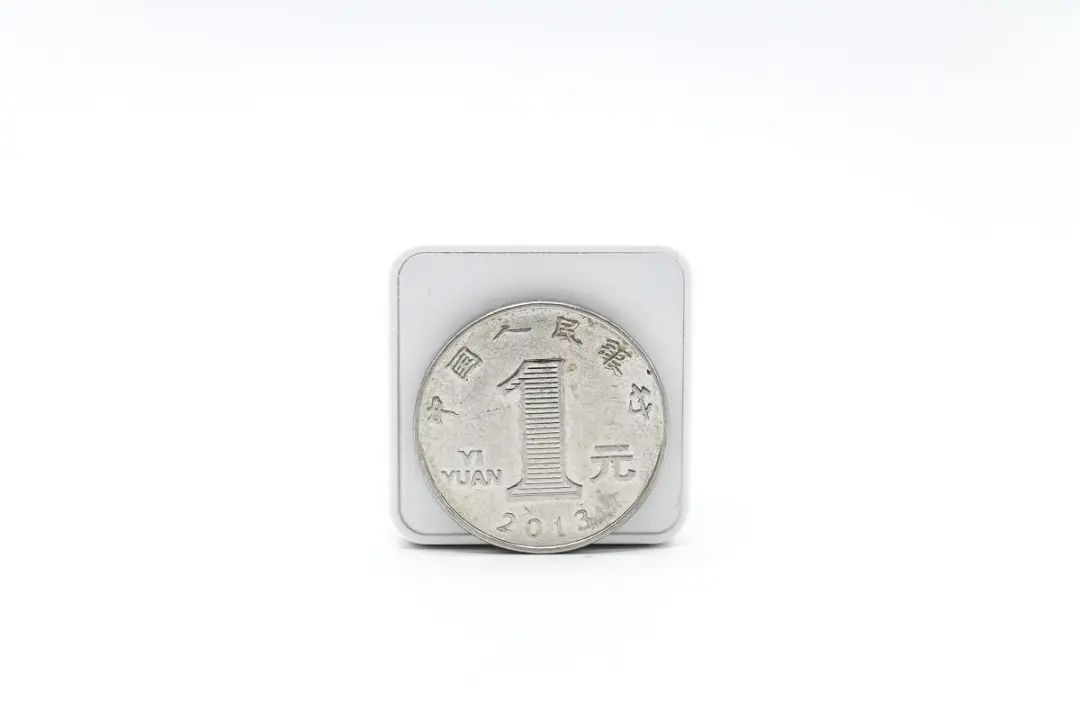

橫截面與一元硬幣大小對比。

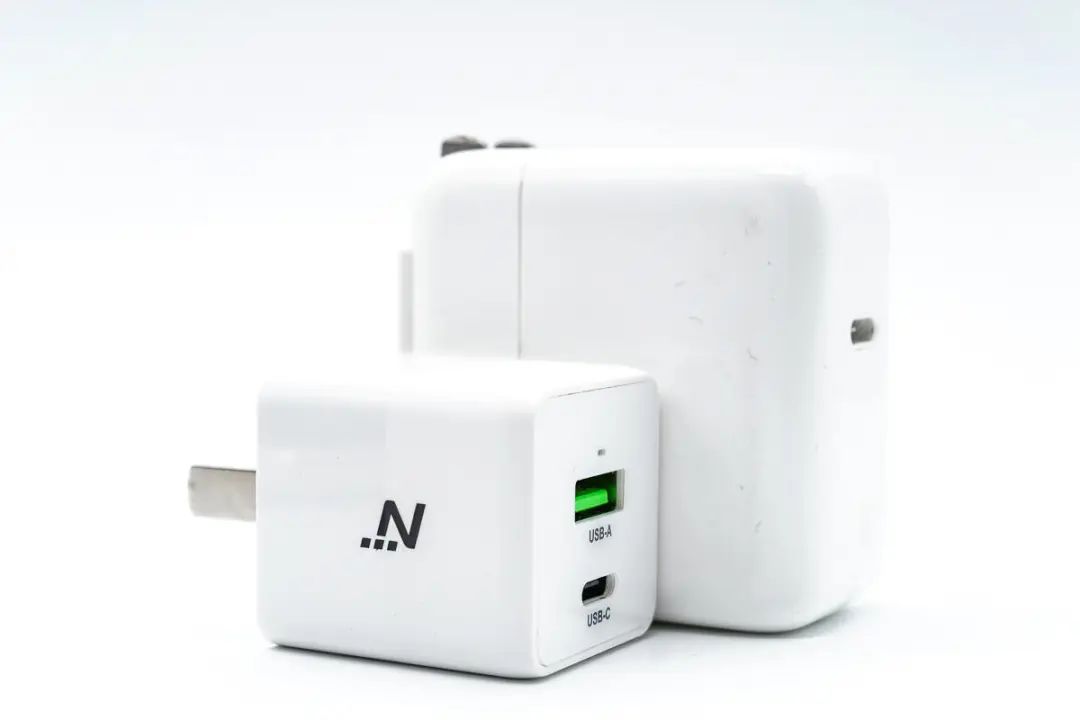

和蘋果30W充電器對比，體積優勢十分明顯。

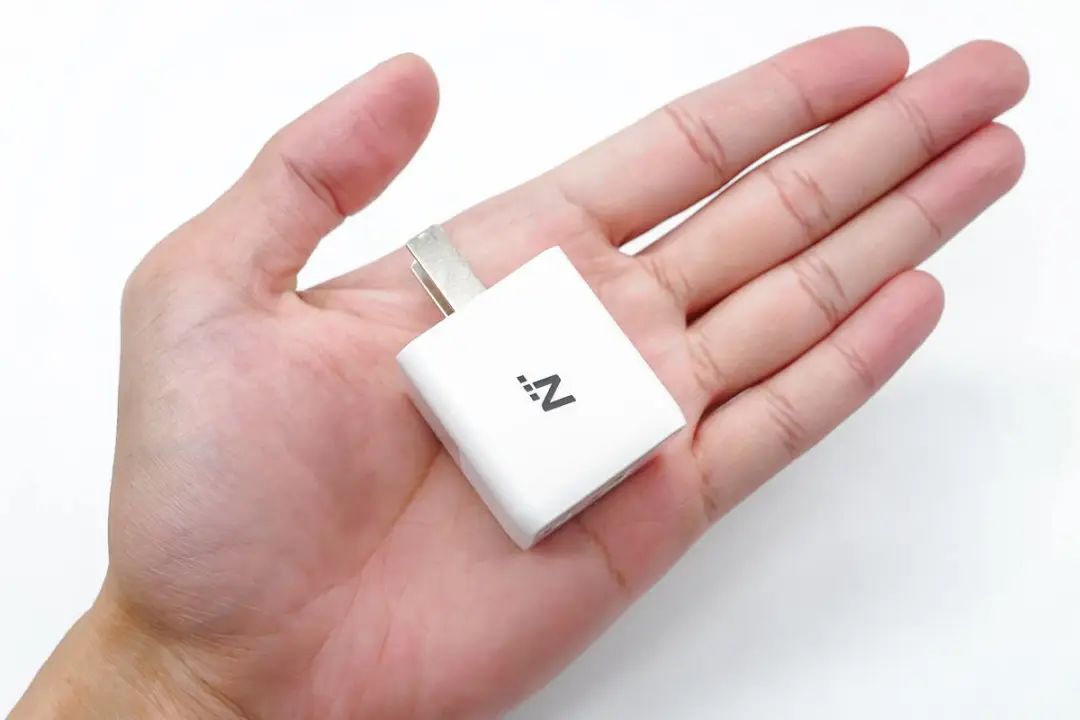

拿在手上的大小直觀感受。

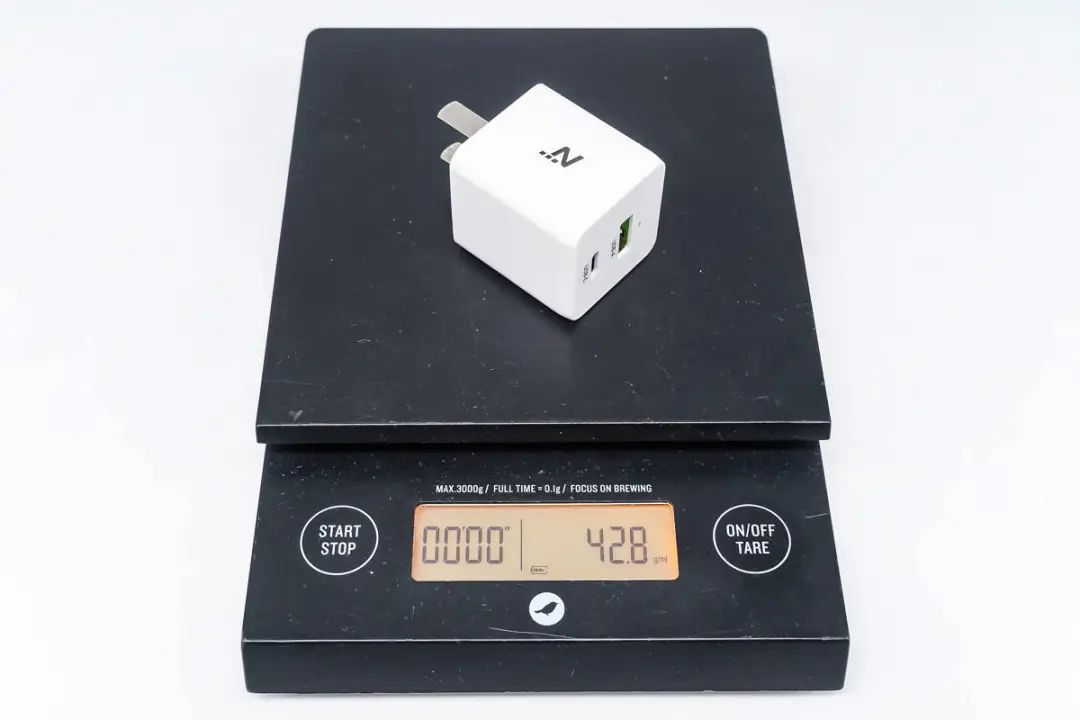

凈重約為43g。

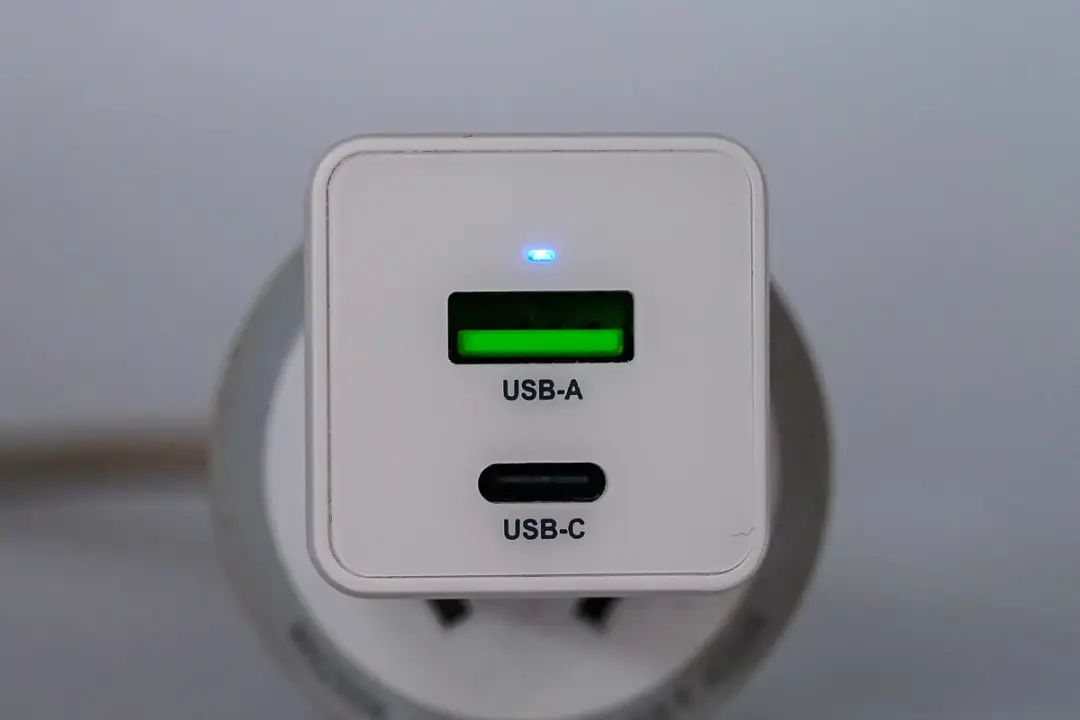

接通電源，LED指示燈亮藍光。

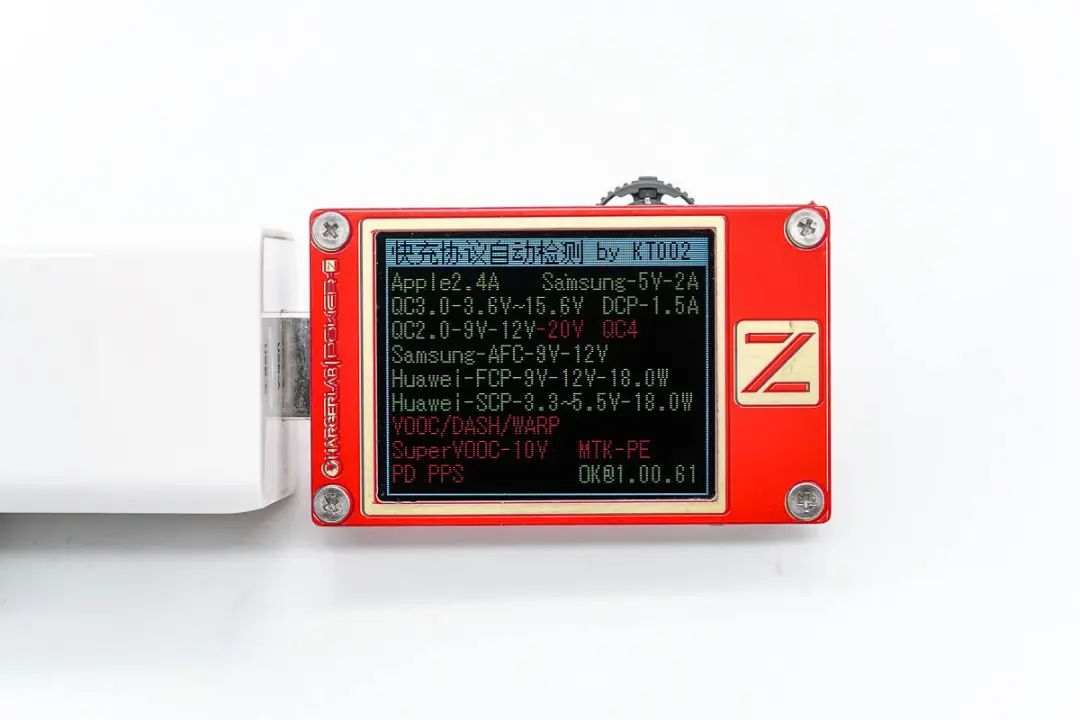

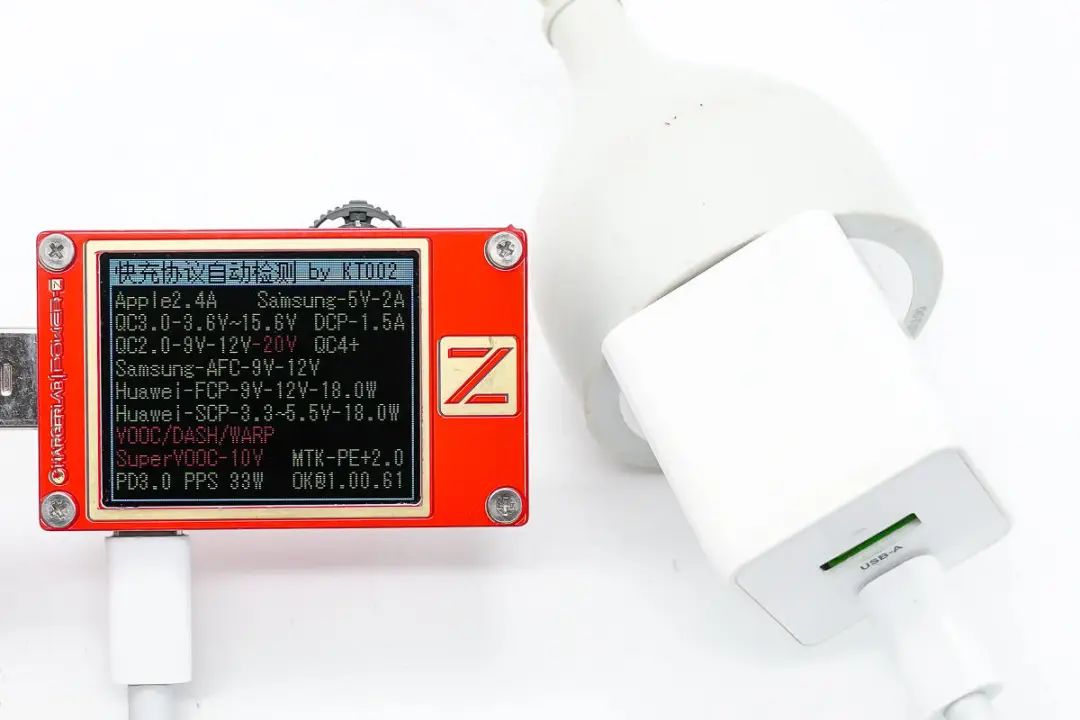

使用ChargerLAB POWER-Z KT002測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充協議。

測得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

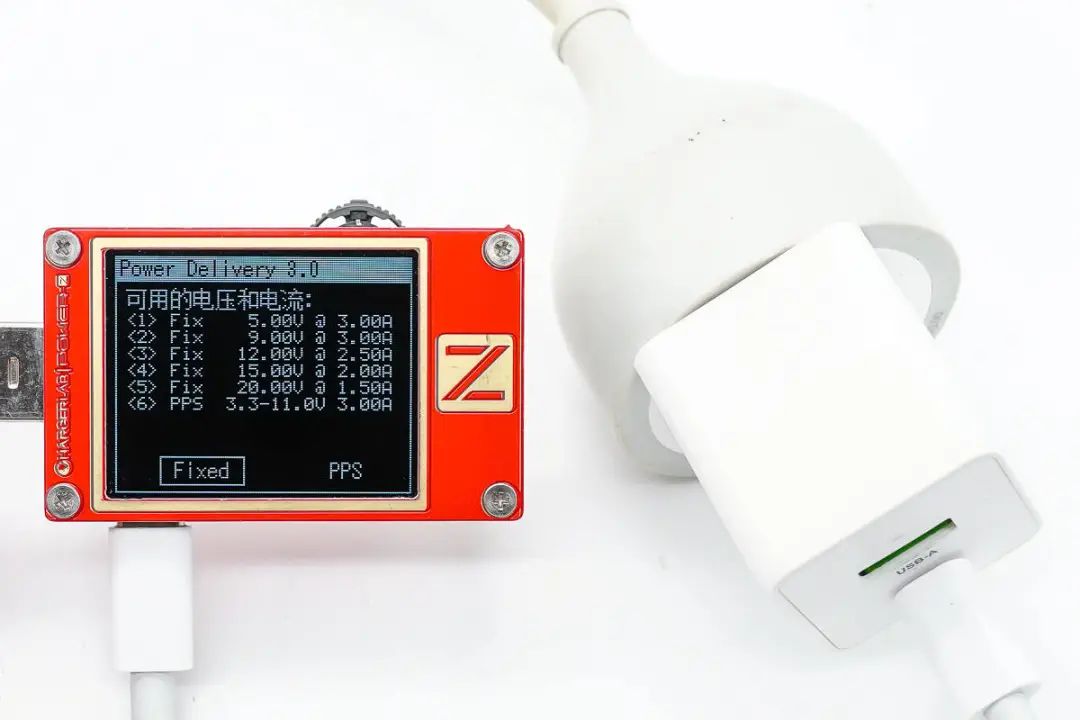

此外還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

網易智造迷你33W充電器拆解

對網易智造33W充電器有了基本了解后，下面繼續對其進行詳細拆解，看看產品的實際做工用料如何。

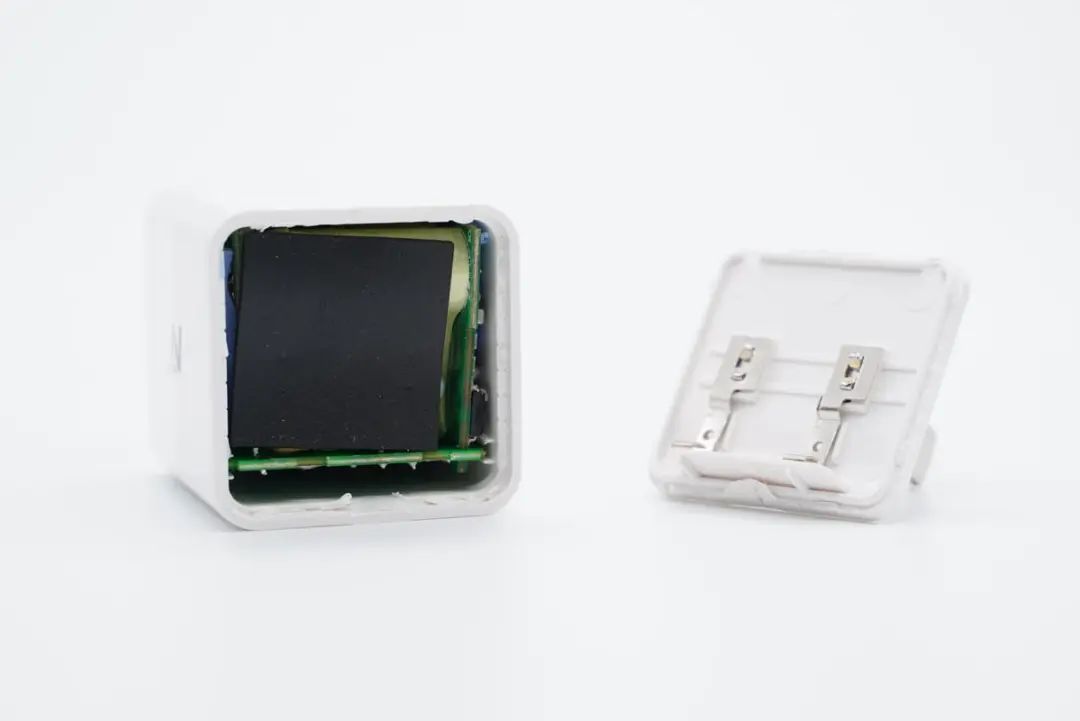

沿充電器插腳側外殼接縫撬開超聲波焊接的外殼，插腳與PCB之間貼有黑色塑料片絕緣。

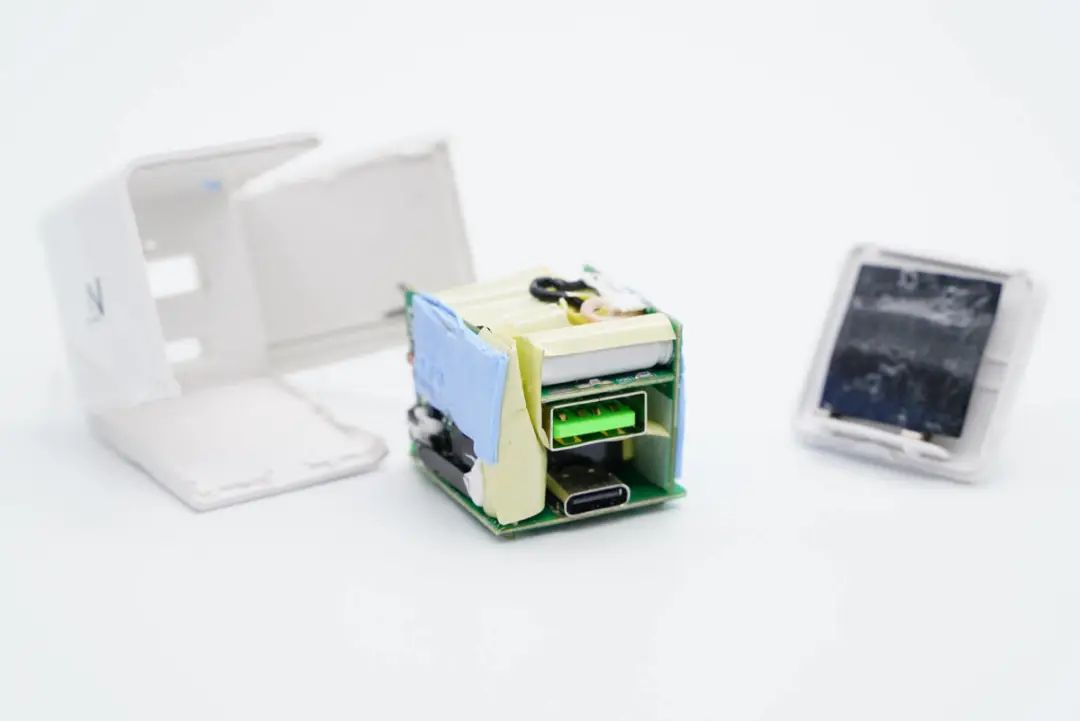

使用切割機切開外殼，PCB模塊粘貼導熱墊加強散熱。

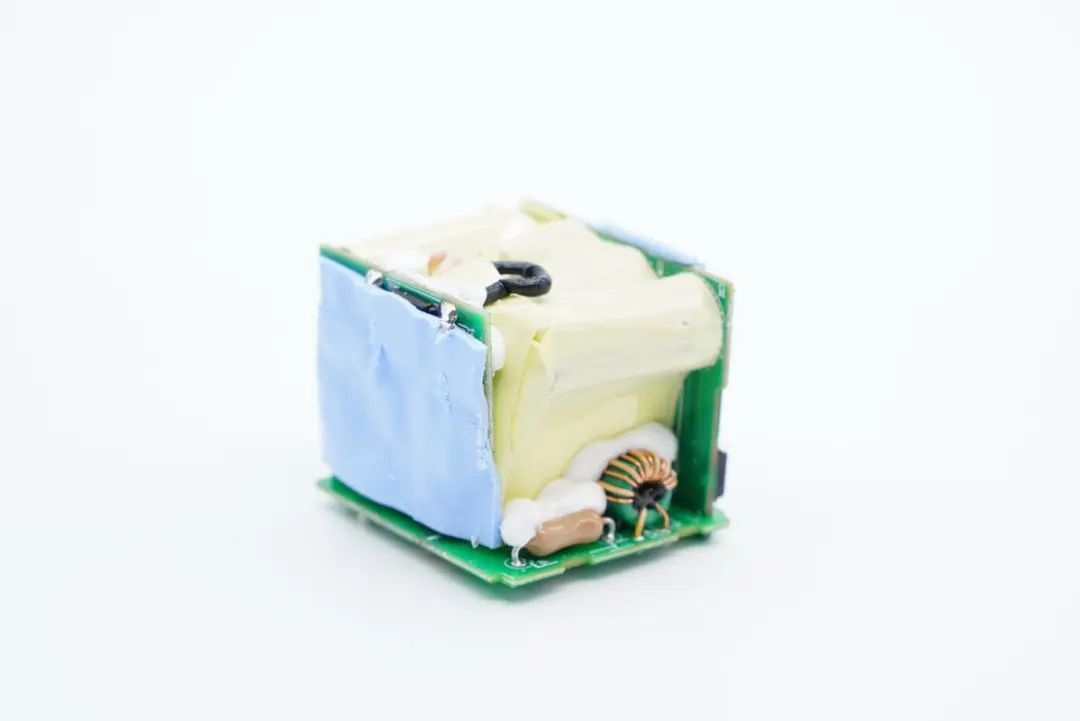

充電器內部使用四塊PCB堆疊焊接，元器件錯開布置，空間利用率非常高。

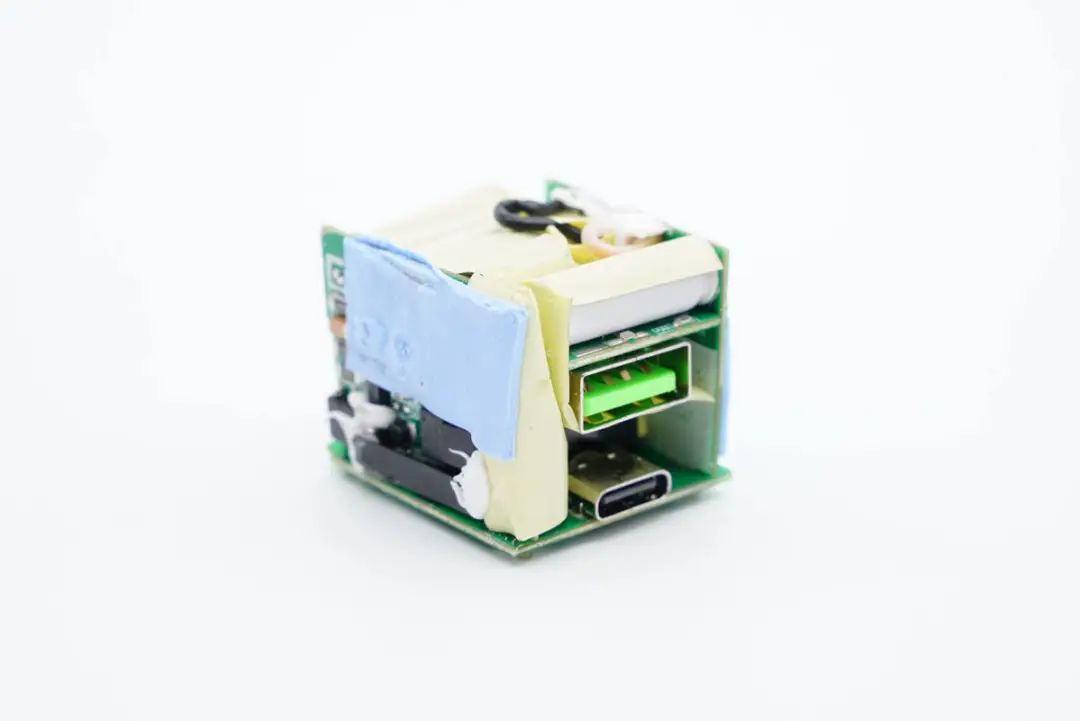

PCB另外一面也覆蓋了大面積的導熱墊。

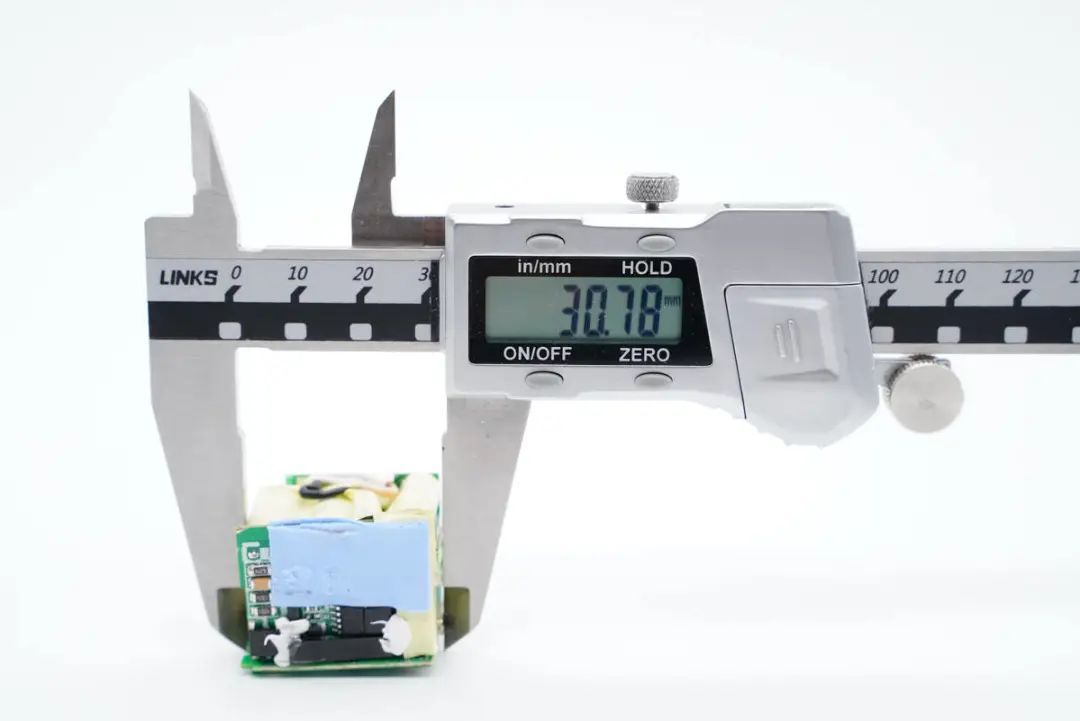

使用游標卡尺測得PCB模塊長度為30.8mm。

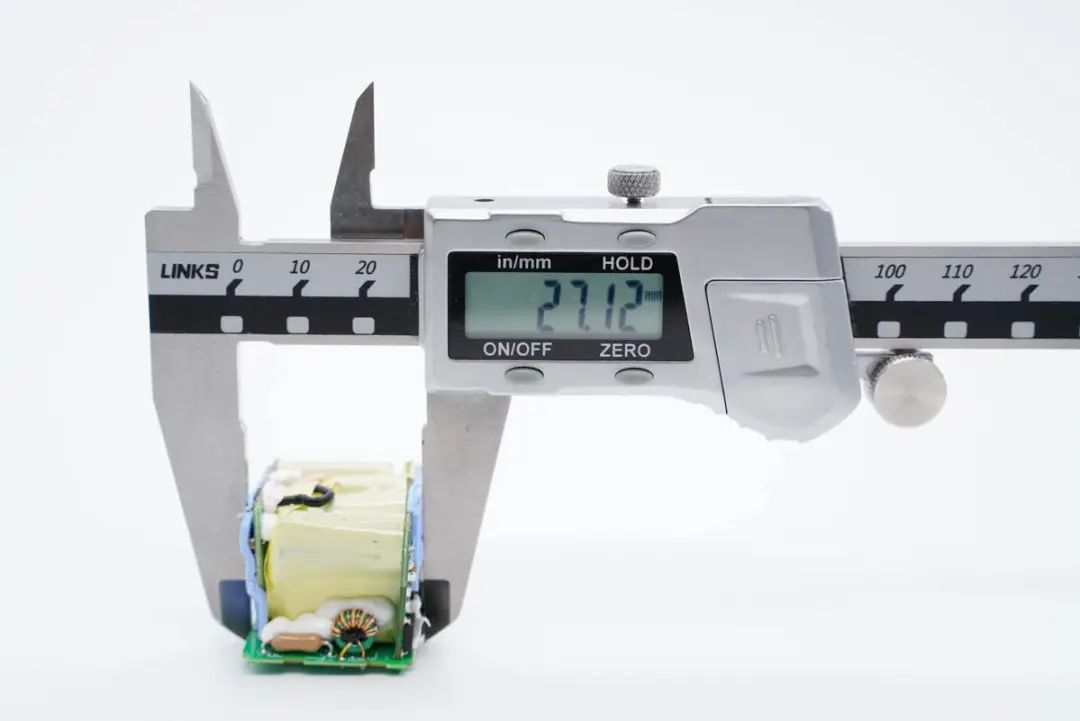

寬度為27.1mm。

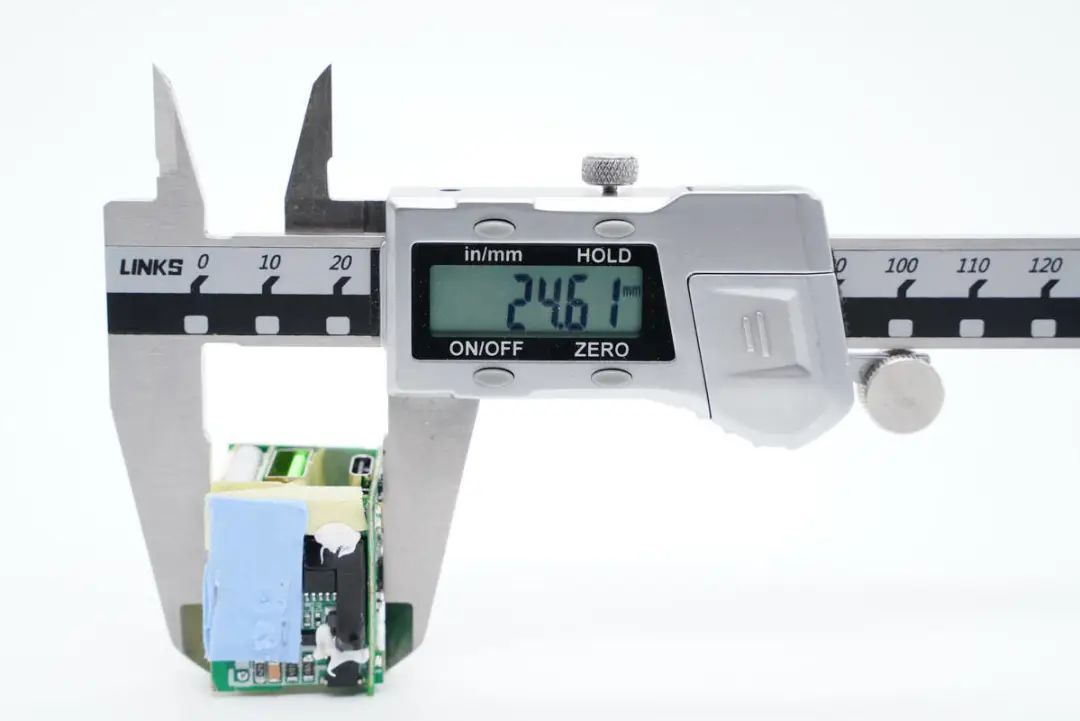

高度為24.6mm。

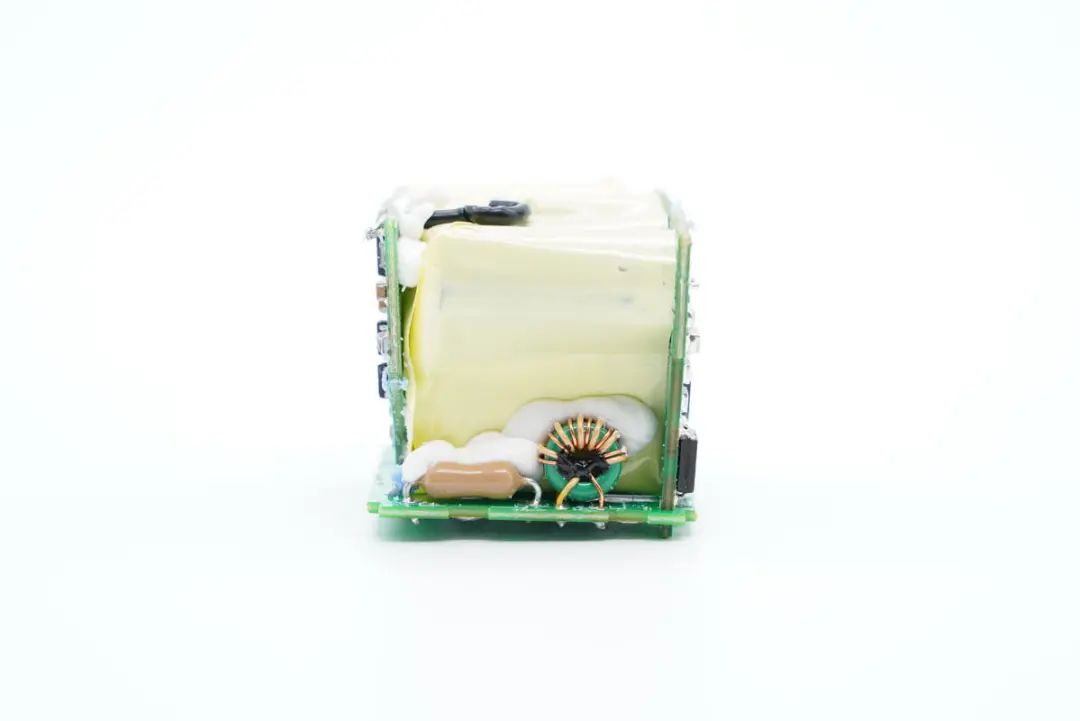

充電器輸入端連接保險絲和共模電感。

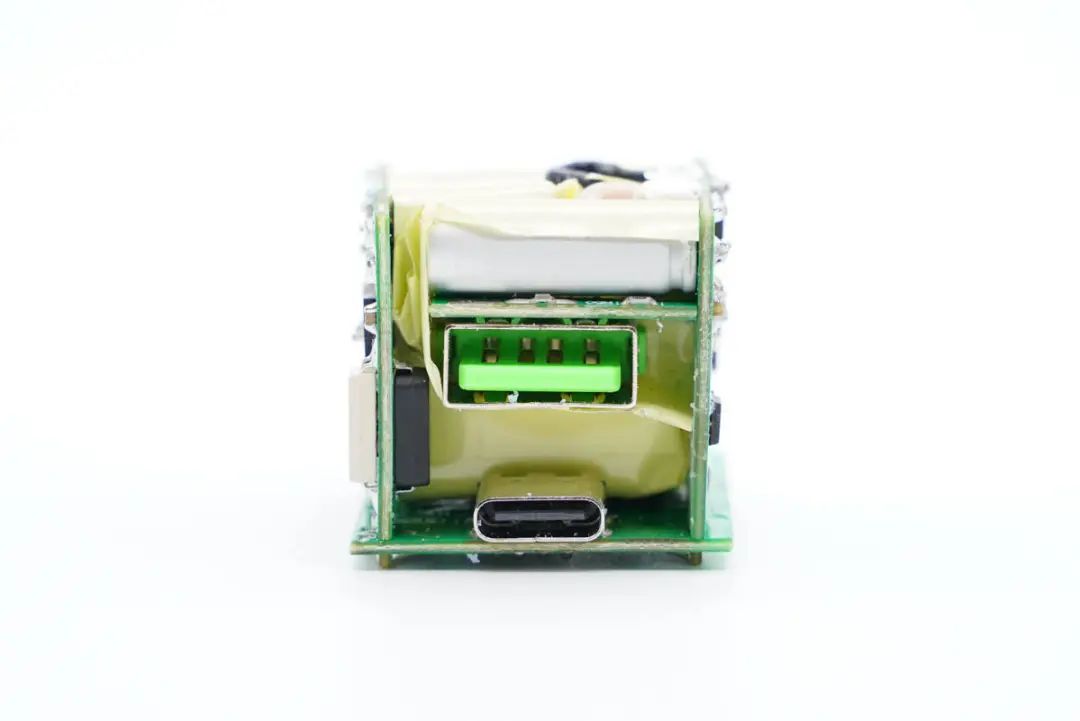

輸出端USB-C母座焊接在底部，USB-A母座焊接在水平小板上。

一側的小板是高壓側，焊接氮化鎵主控芯片和氮化鎵功率管以及光耦和整流橋。

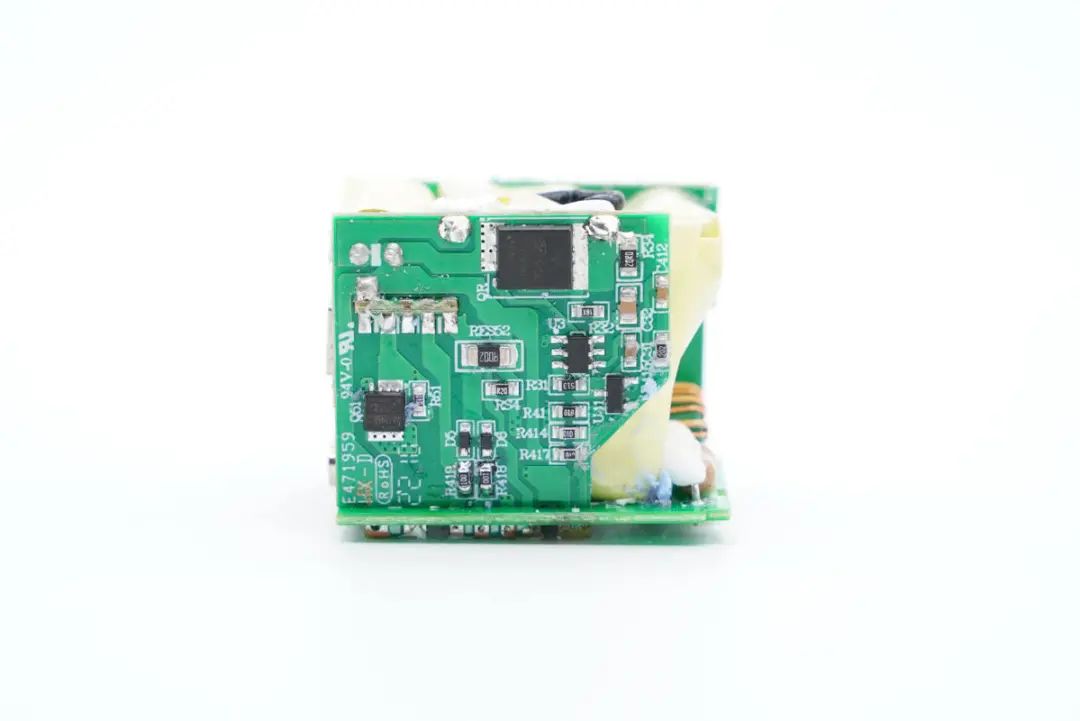

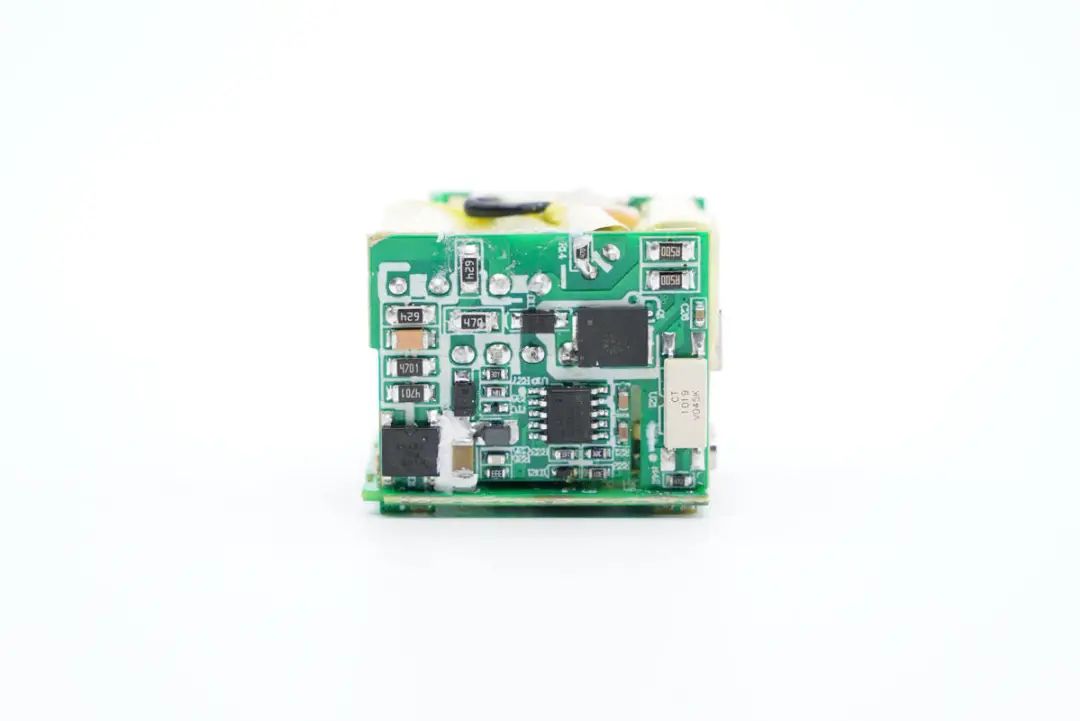

其中一側為同步整流電路。

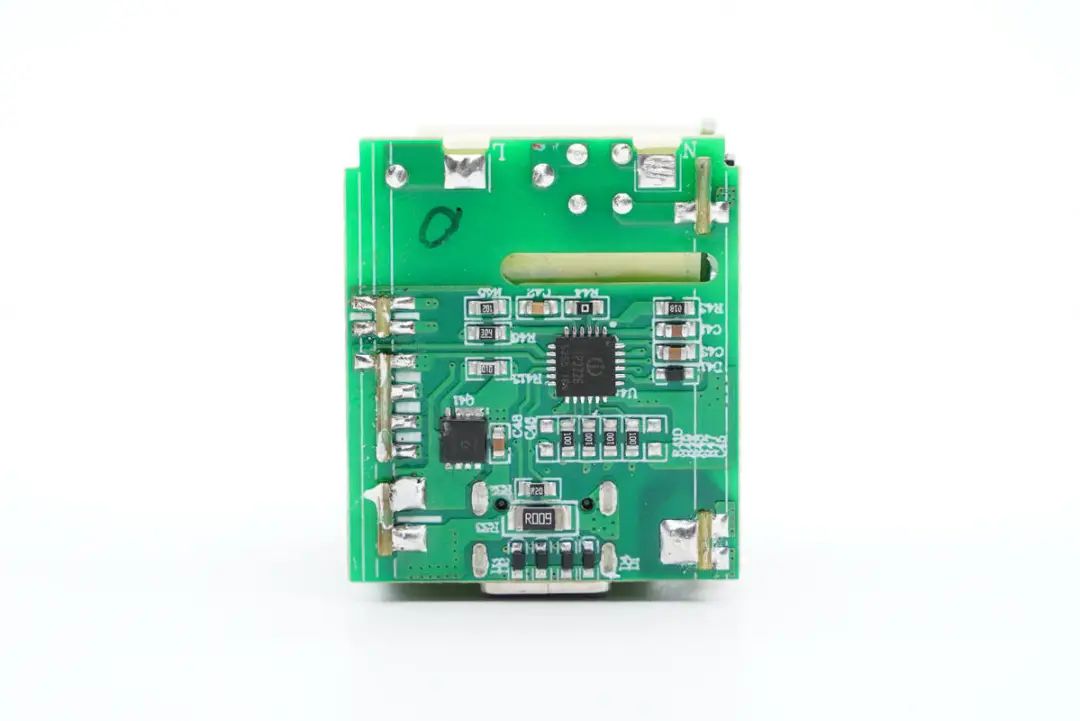

底部電路板焊接USB-C母座和協議芯片。

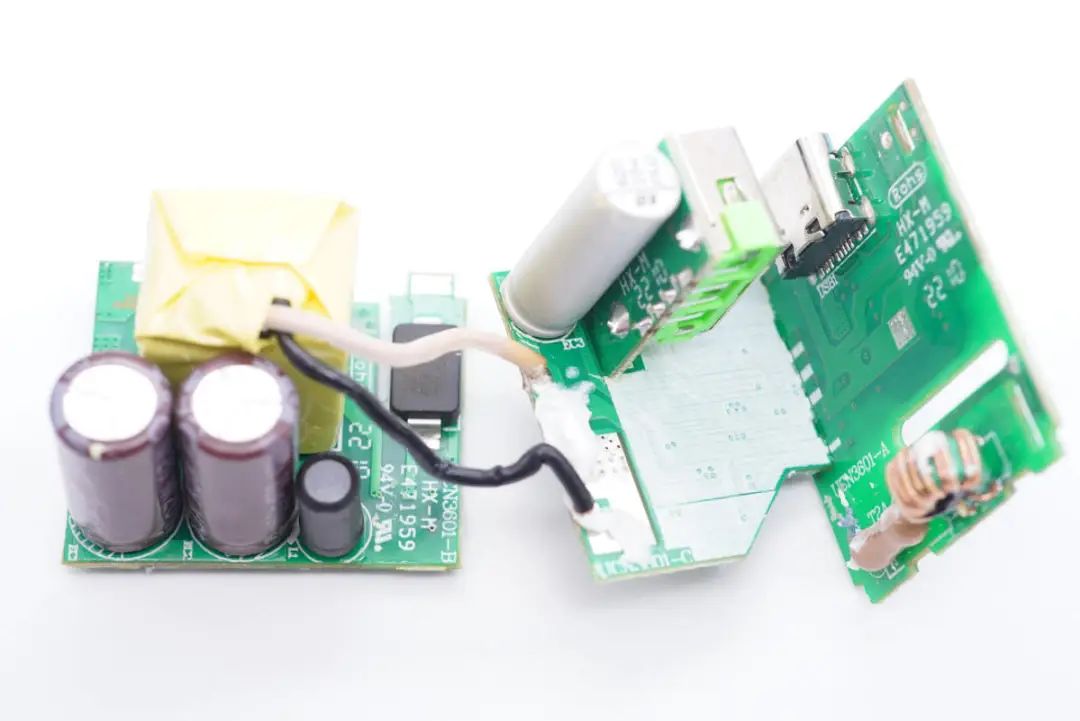

將模塊拆分開，其中一側邊小板正面還有濾波電容、工字電感、變壓器、貼片Y電容等器件。

通過觀察發現，充電器采用經典QR開關電源架構設計，協議芯片控制接口輸出電壓。下面我們從輸入端開始了解各器件。

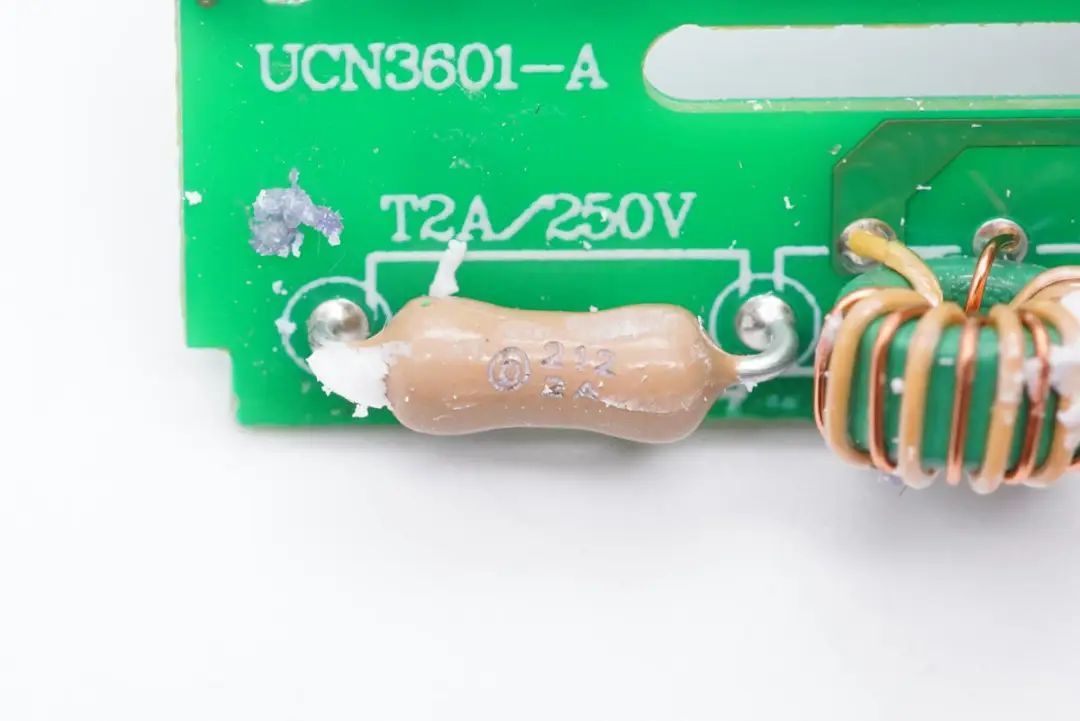

保險絲特寫，額定電流2A，輸入電流超過額定值便會熔斷保護后級電路。

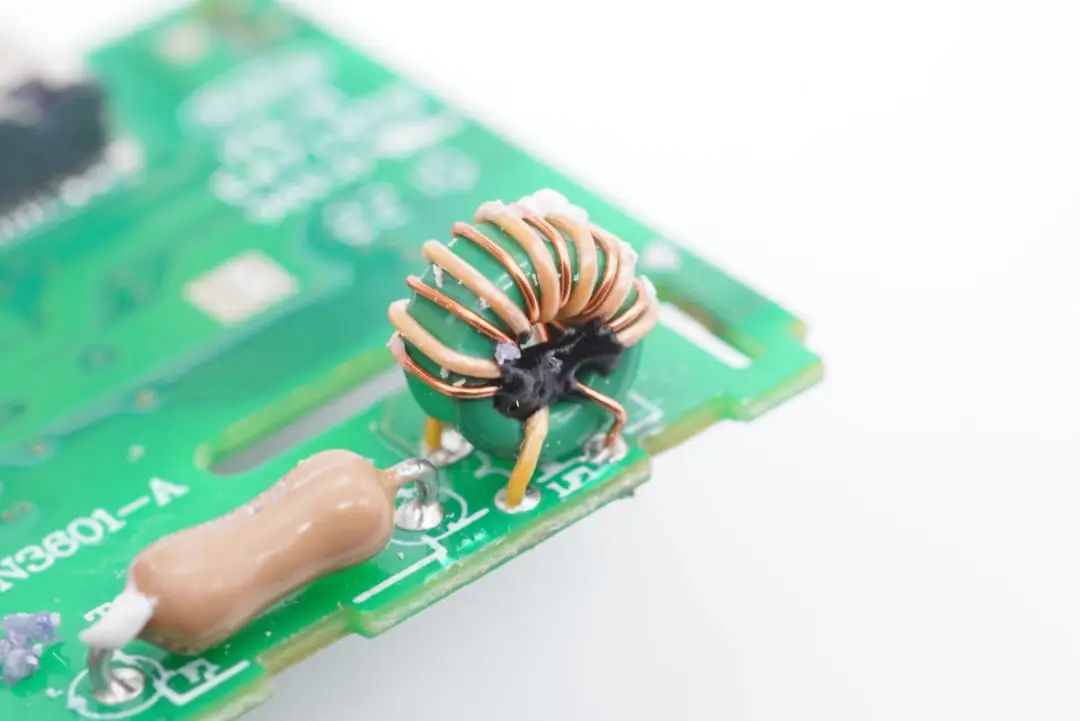

共模電感雙線繞制，用于濾除EMI干擾。

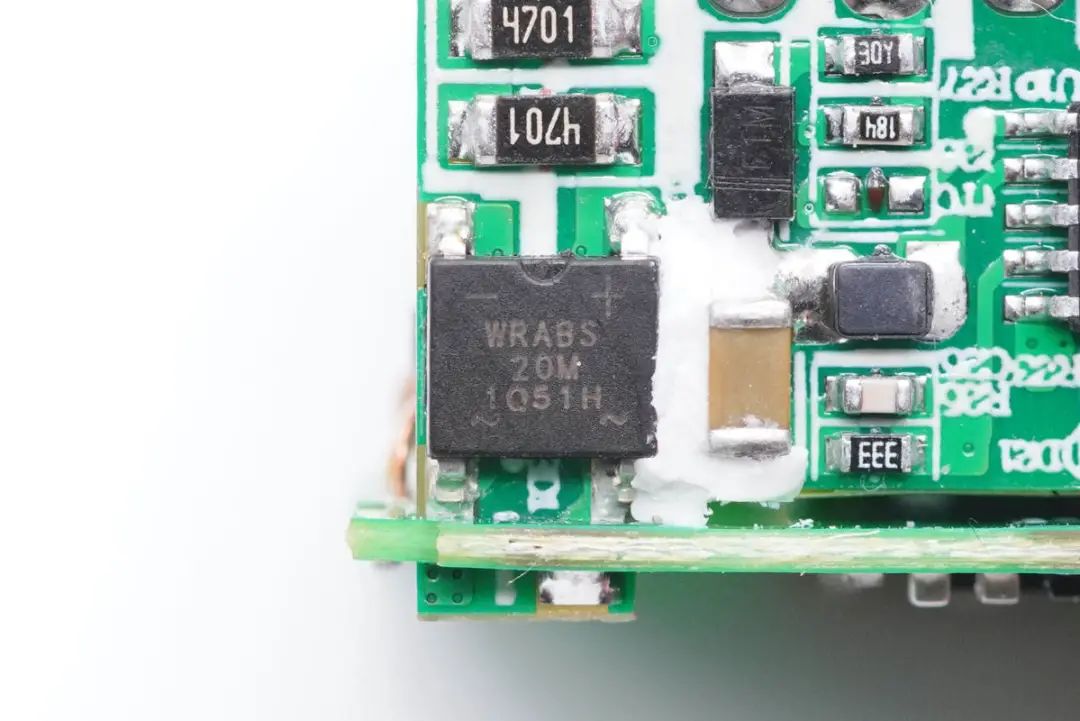

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。WRABS20M平均正向整流電流2A，反向耐壓1000V。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

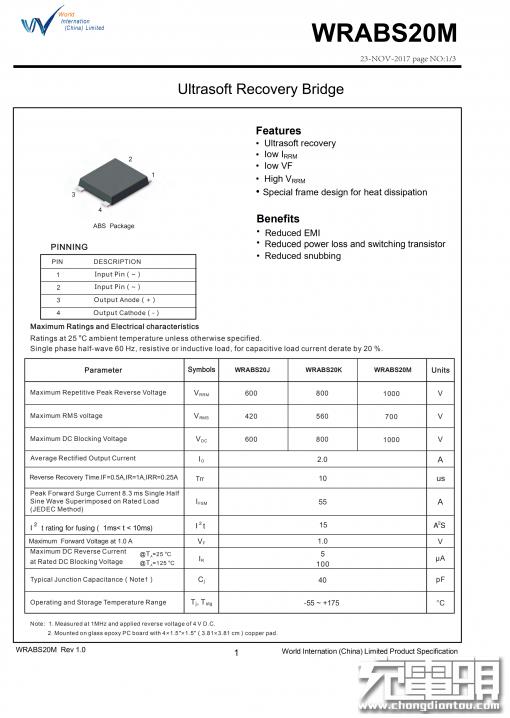

沃爾德WRABS20M規格資料。

充電頭網了解到，該型號軟橋已被邦克仕、勁電寶、即刻、征拓、倍思、睿高、麥多多等品牌20W迷你充使用。同時沃爾德軟橋系列產品還被OPPO 50Ｗ餅干氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快充、洛克65W氮化鎵PD快充、麥多多2C1A 65W氮化鎵快充等數十款產品采用。

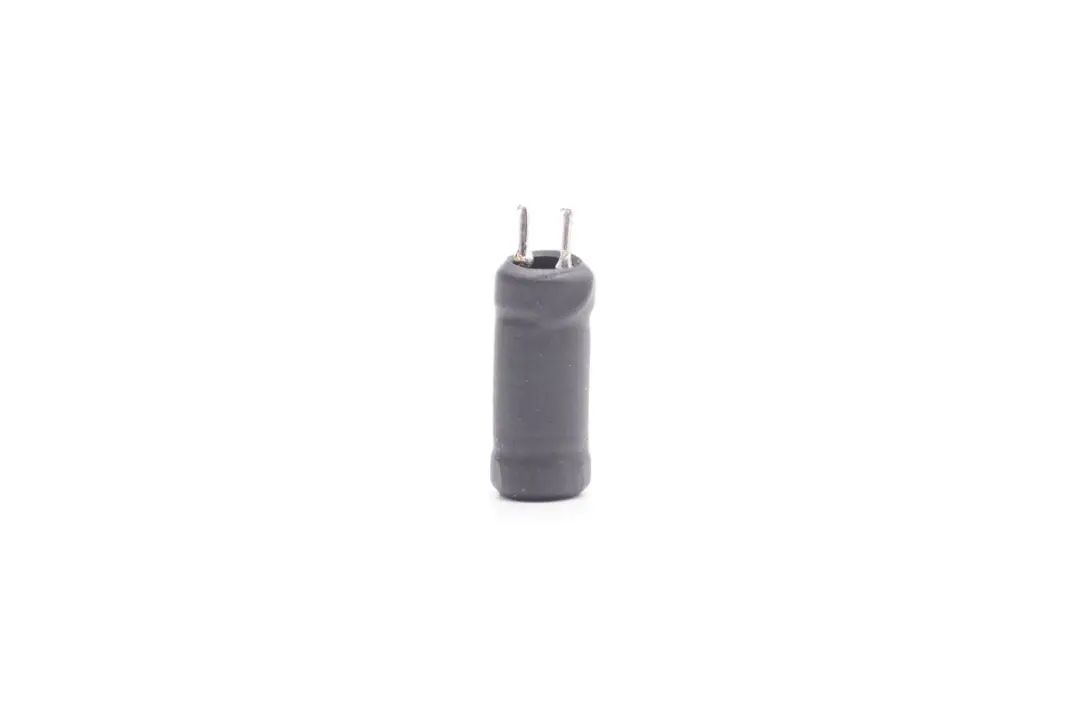

工字差模電感外套絕緣管保護。

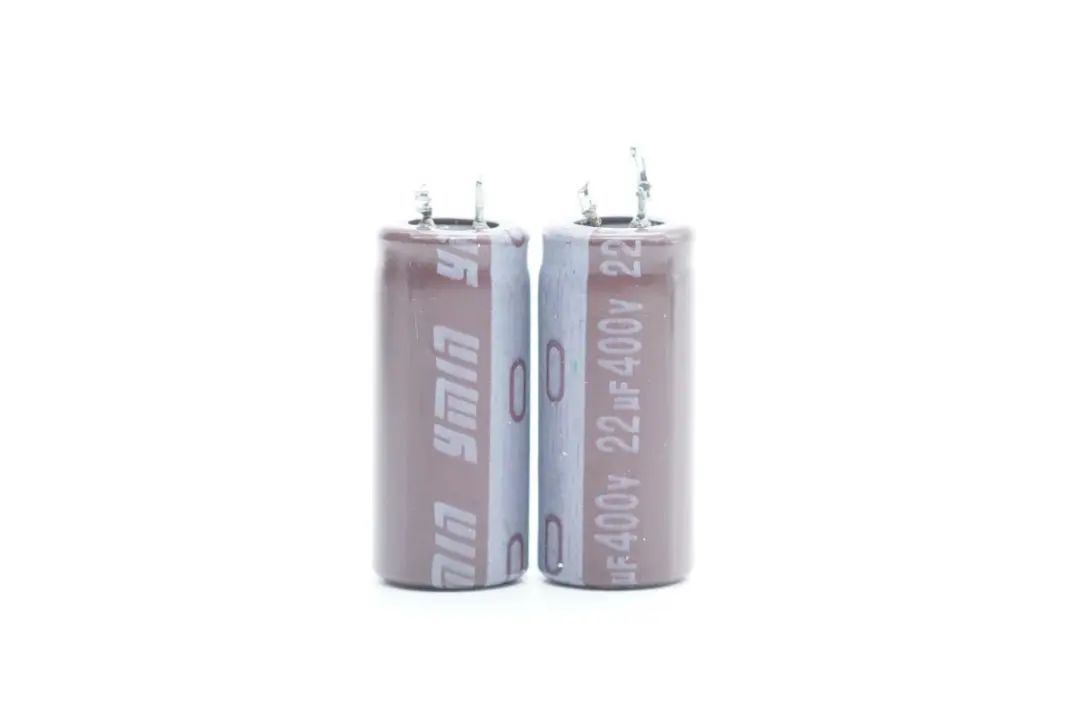

兩顆高壓濾波電解電容均采用永銘KCX系列產品，規格都是400V 22μF。該系列產品工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

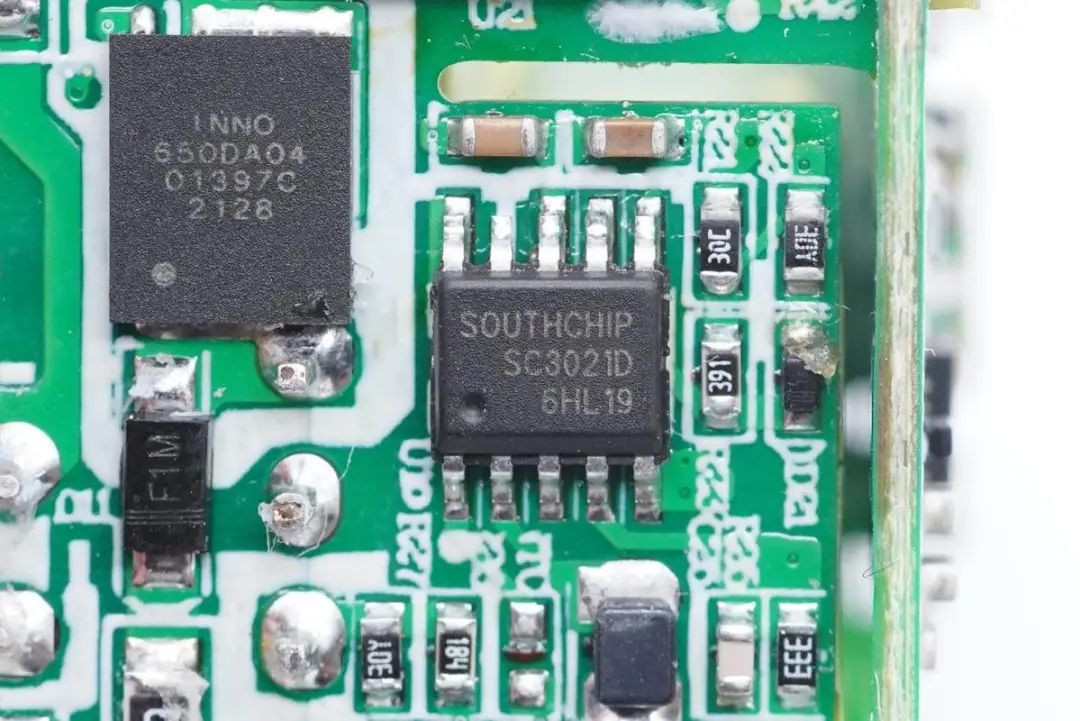

開關電源主控芯片為南芯SC3021D，支持170KHz GaN直驅，專為30W氮化鎵充電器設計，在該方案下可采用ATQ17/15繞線式變壓器，極具性價比。

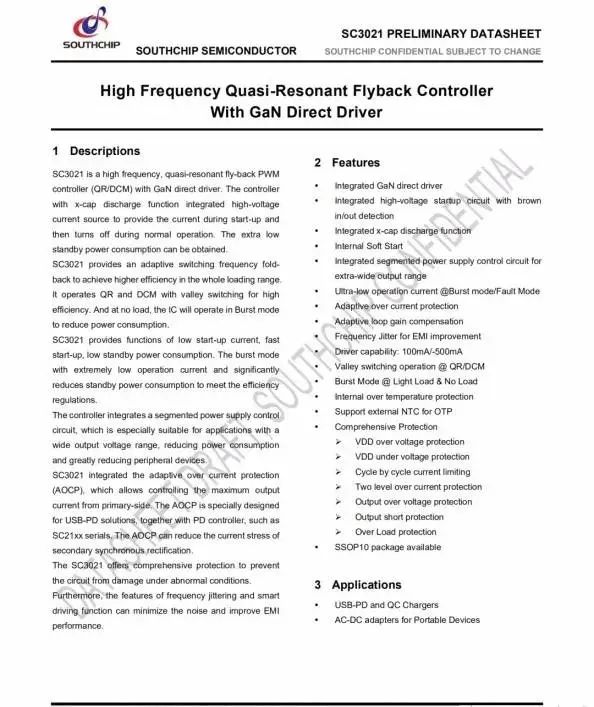

據了解，南芯SC3021x滿足各類高頻QR快充需求，采用專有的GaN直驅設計，省去外置驅動器或者分立驅動器件；集成分段式供電模式，單繞組供電，無需復雜的供電電路；內置高壓?jiǎn)?dòng)及交流輸入Brown In/Out功能，集成了X-cap放電功能。

充電頭網拆解了解到，南芯快充芯片可應于充電器、車充、移動電源、儲能電源等產品，此前已被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、三星45W PD快充車充、紫米20號200W PD快充移動電源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充電器等數十款產品采用，品質獲得客戶高度認可。

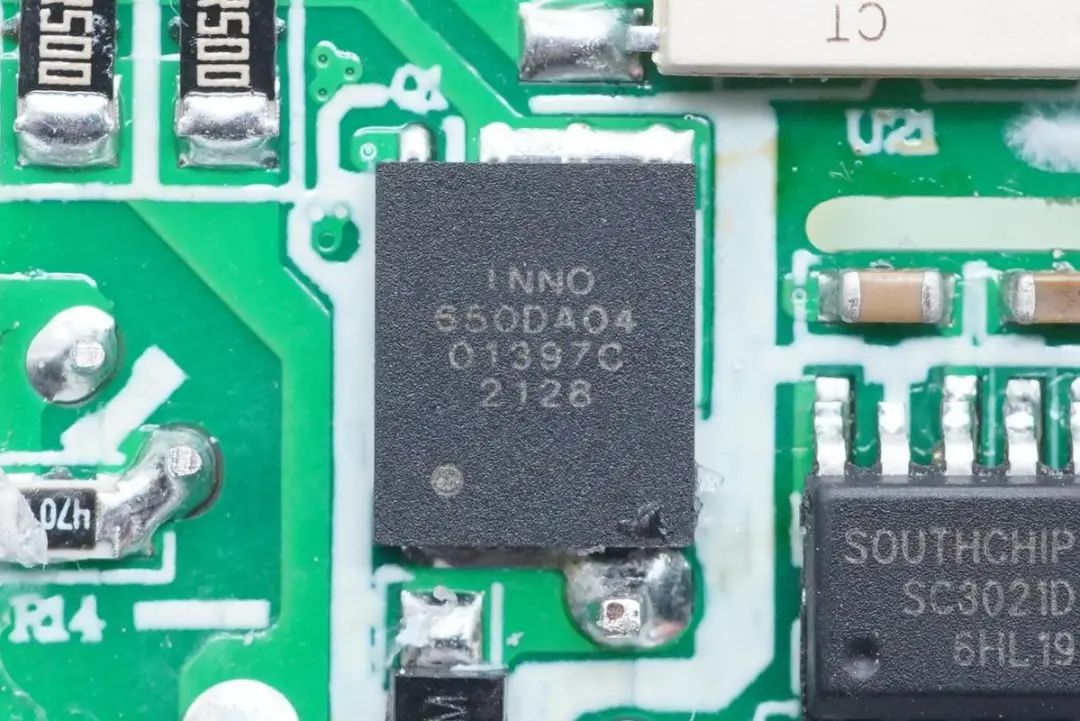

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。

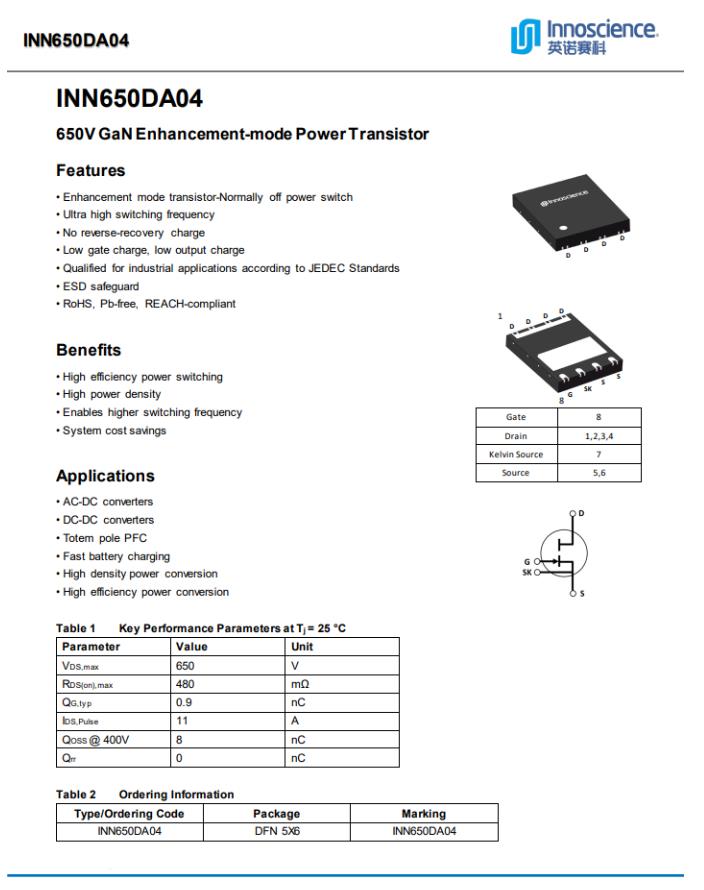

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。

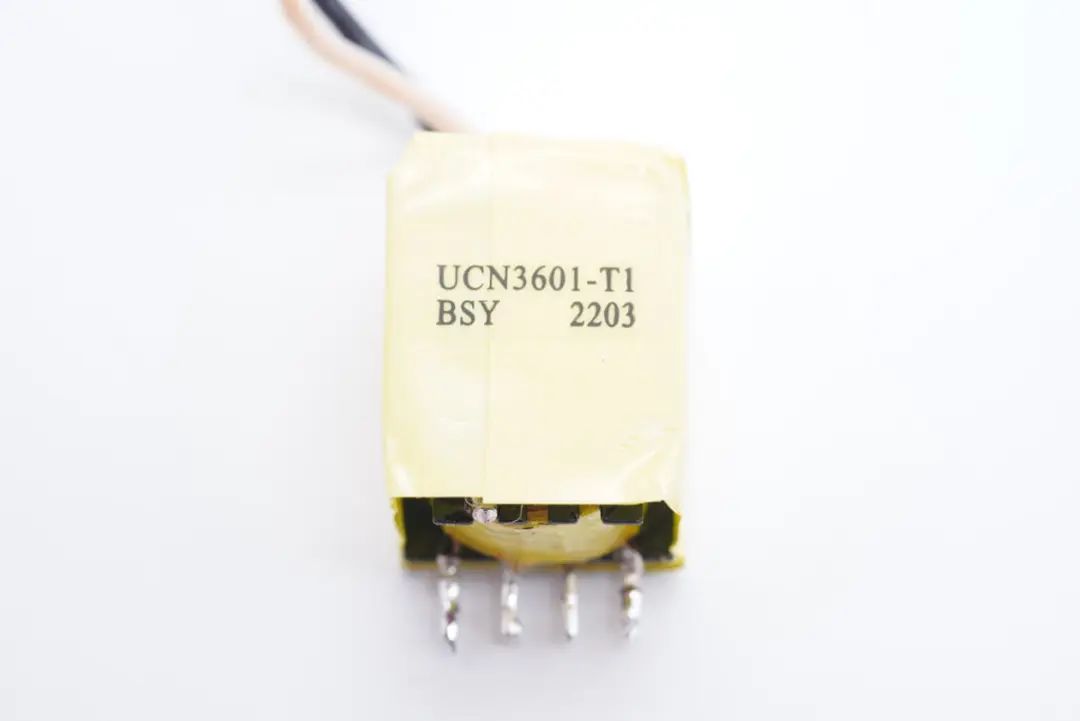

變壓器特寫。

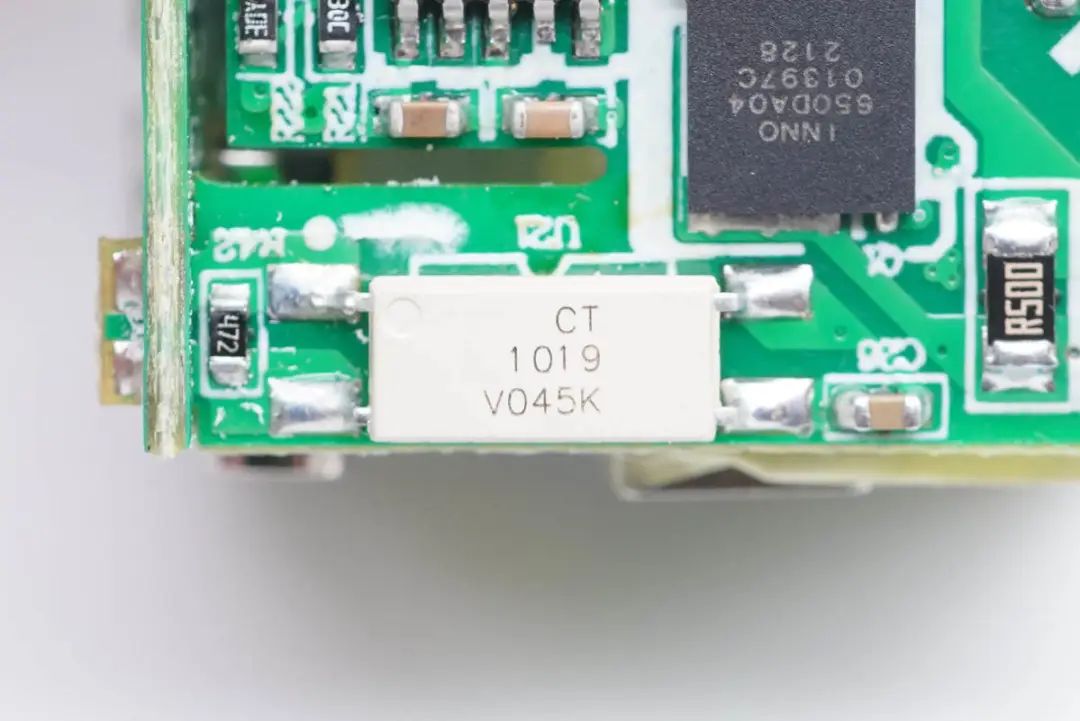

CT 1019光耦，用于輸出電壓調節反饋。協議芯片通過控制光耦內部發光二極管發光強度，控制另一端光電三極管的導通程度，從而起到調節反饋輸出電壓的作用。

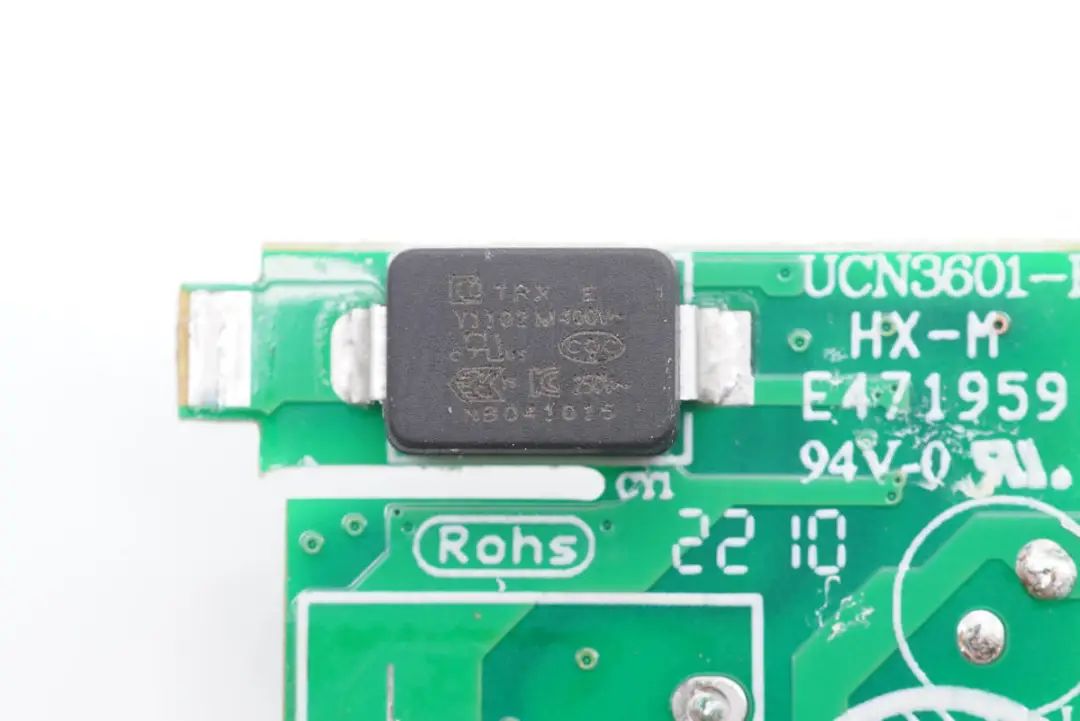

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

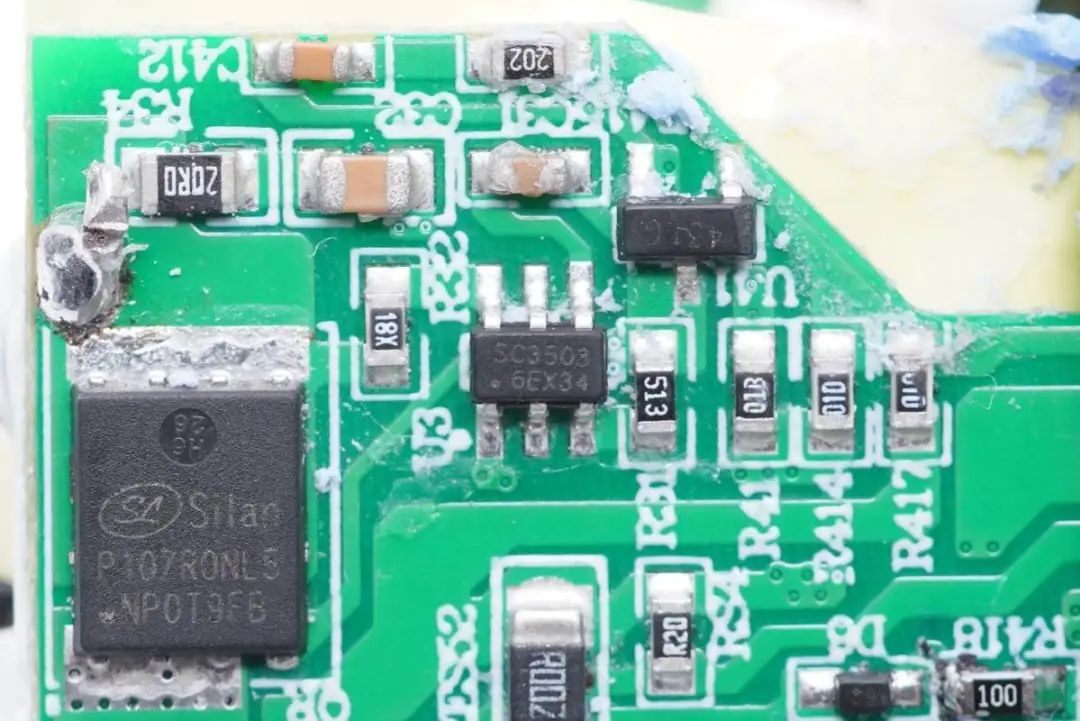

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

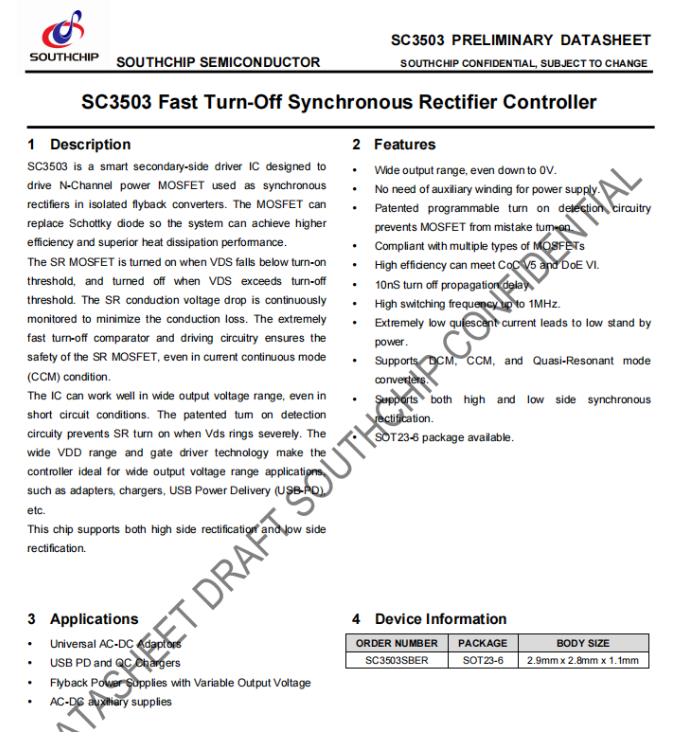

南芯SC3503資料信息。

充電頭網拆解了解到，該芯片已經被威源新能30W 1A1C氮化鎵快充、古石科技迷你30W氮化鎵快充、科訊迷你33W氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

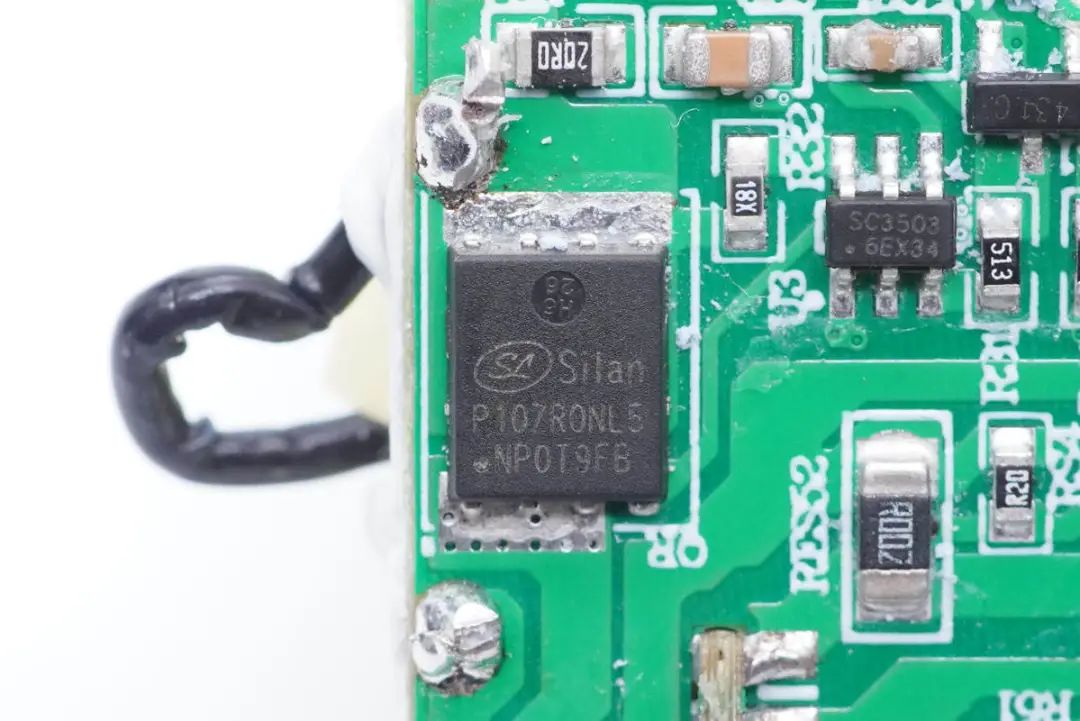

同步整流管采用士蘭微SVGP107R0NL5，NMOS管，耐壓100V，導阻6.3mΩ，PDFN-8-5*6*0.95-1.27封裝。

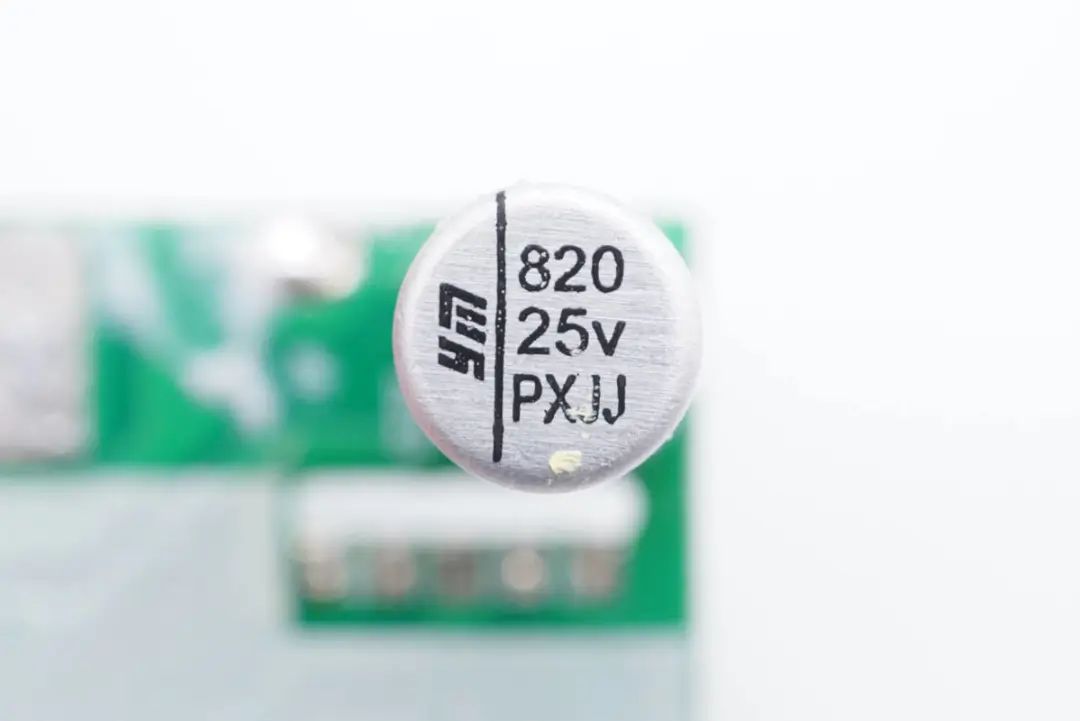

輸出濾波固態電容采用永銘NPX系列產品，規格為820μF 25V，電容具有小體積、低ESR、高容許紋波電流及高可靠性的特點。

充電頭網了解到，永銘NPX系列固態電容此前已被鴻達順65W 2C1A氮化鎵快充充電器、圖拉斯24W 1A1C快充充電器、努比亞65W氮化鎵充電器、圖拉斯30W 1A1C USB PD快充充電器等多款產品采用，獲得客戶的高度認可。

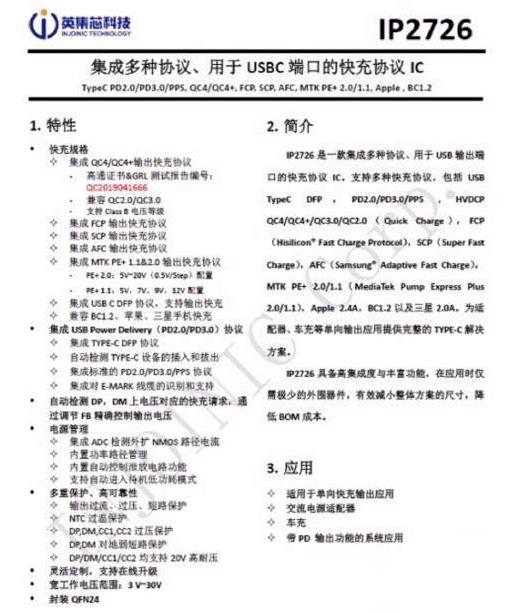

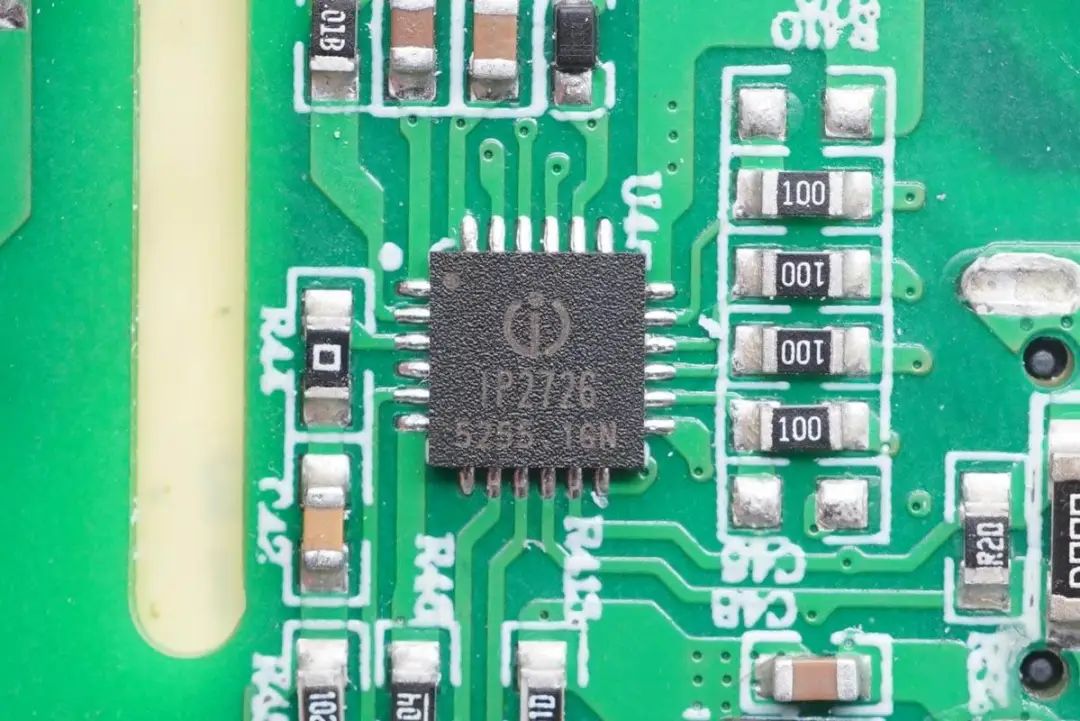

1A1C雙輸出接口協議芯片采用英集芯IP2726，這是一顆應用非常廣泛的協議芯片。英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

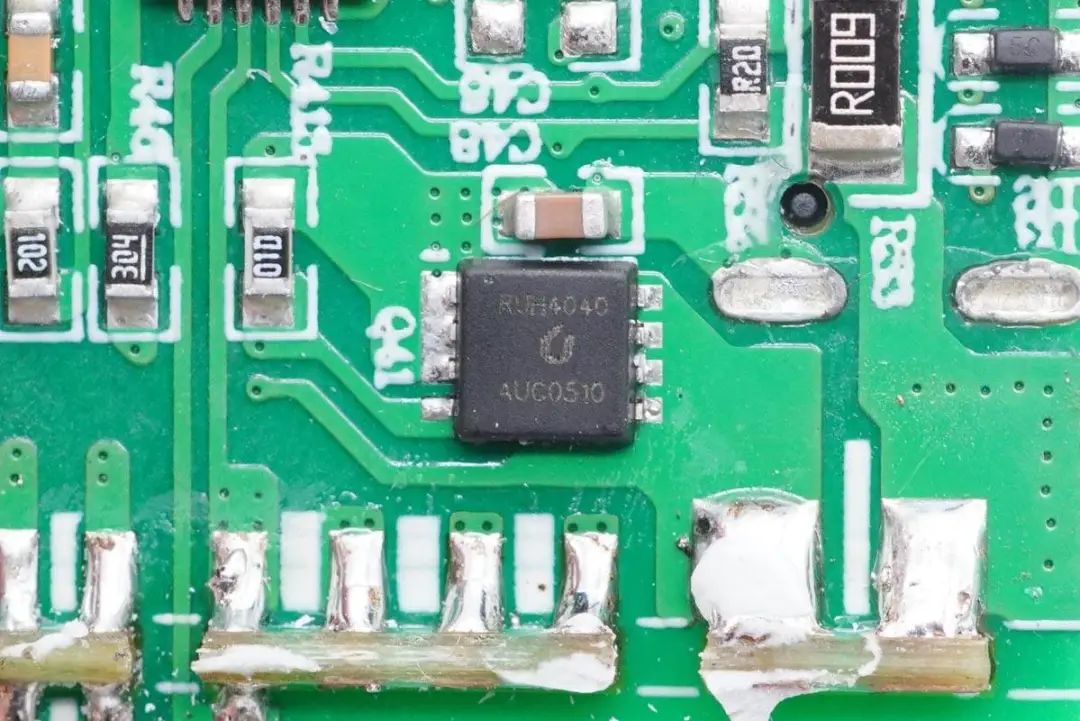

USB-C口輸出VBUS開關管采用RUH4040M2，NMOS管，耐壓40V，PDFN3333封裝。

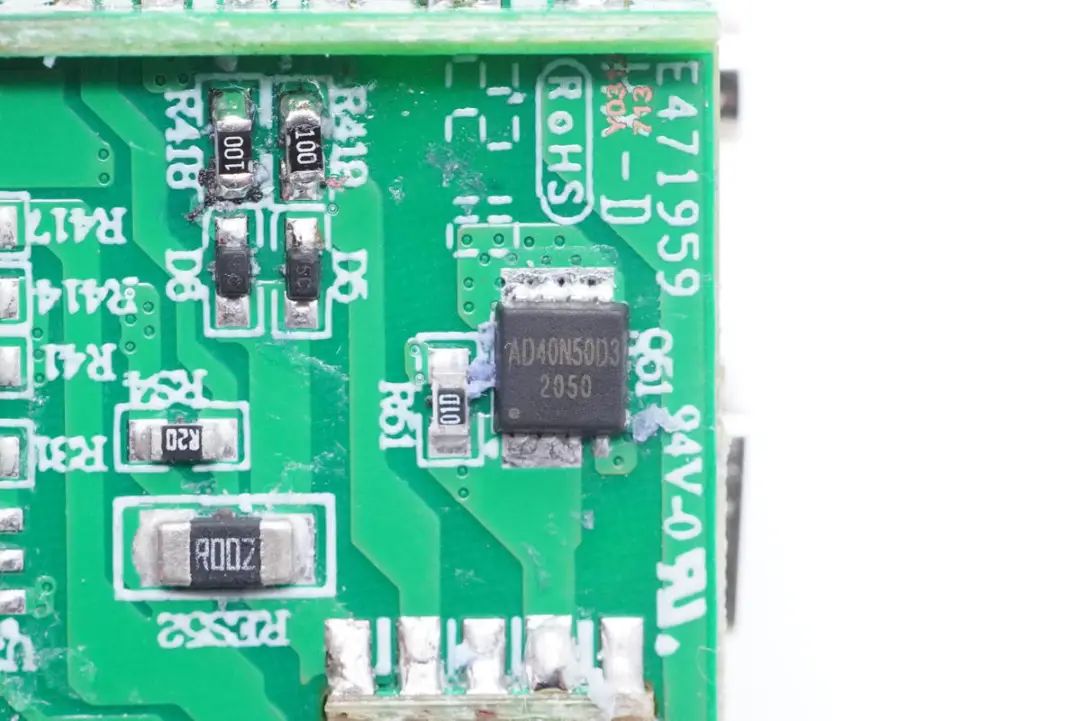

USB-A口輸出VBUS開關管采用砹德曼AD40N50D3，NMOS管，耐壓40V，導阻4.5mΩ。

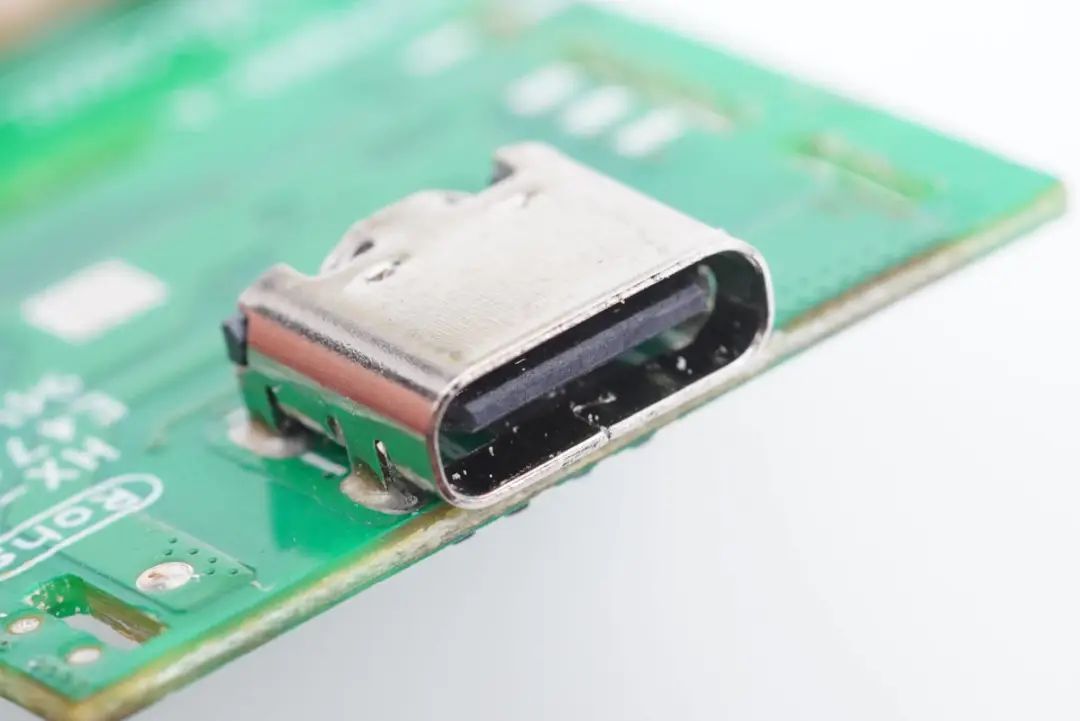

USB-C母座特寫，過孔焊接。

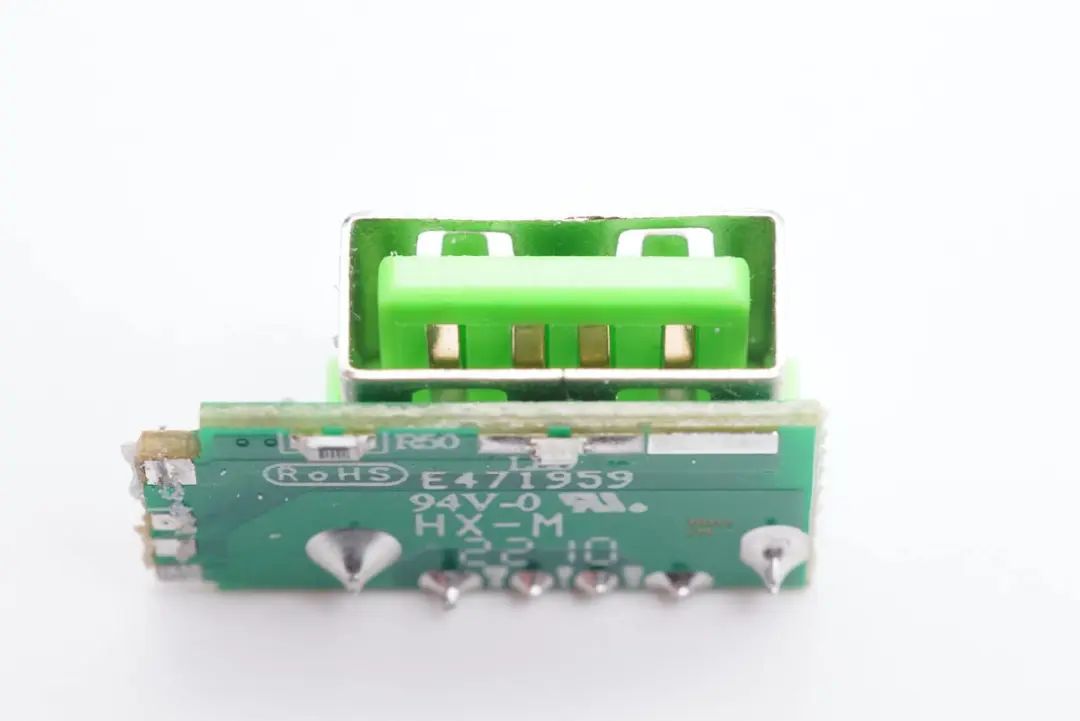

USB-A母座特寫，PCB焊接電源指示燈。

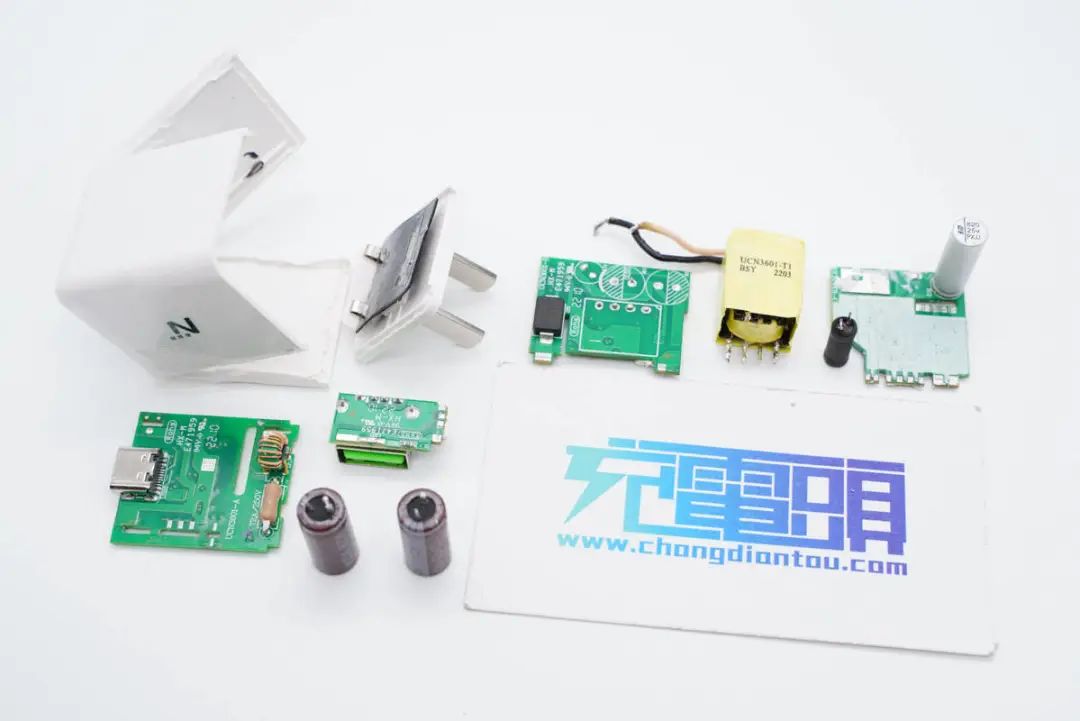

全部拆解完畢，來張全家福。

充電頭網拆解總結

網易智造迷你33W氮化鎵充電器是30W迷你充市場火了之后針對性推出的一款產品，外殼采用亮面磨砂工藝交替設計十分有特點。充電器不僅配備1A1C接口，而且三維僅34*31*31mm，此外接口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議，體積、性能方面都能充分滿足消費者要求。

充電頭網通過拆解了解到，充電器采用南芯一套SC3021D+SC3503高頻QR開關電源方案，搭配英諾賽科INN650DA04氮化鎵功率開關管以及士蘭微的同步整流管，英集芯IP2726協議芯片控制雙口輸出。永銘小體積快充電容進行輸入輸出濾波，整體用料做工不錯。
