荷蘭皇家殼牌有限公司成立于1907年，是目前世界領先的能源公司之一，亦是汽車機油界的巨頭。而就是這么一家公司，很多人肯定沒有想到其還與快充有所聯系，而且不僅有充電器還有車充。

最近充電頭網就拿到了殼牌一款迷你20W PD快充充電器，不僅機身小巧，而且配備的還是國標插腳，可見是在國內售賣的。大型能源企業跨界搞快充，具體做得如何想必很多人都好奇，那下面就隨小編一起來看看。

一、殼牌迷你20W快充外觀

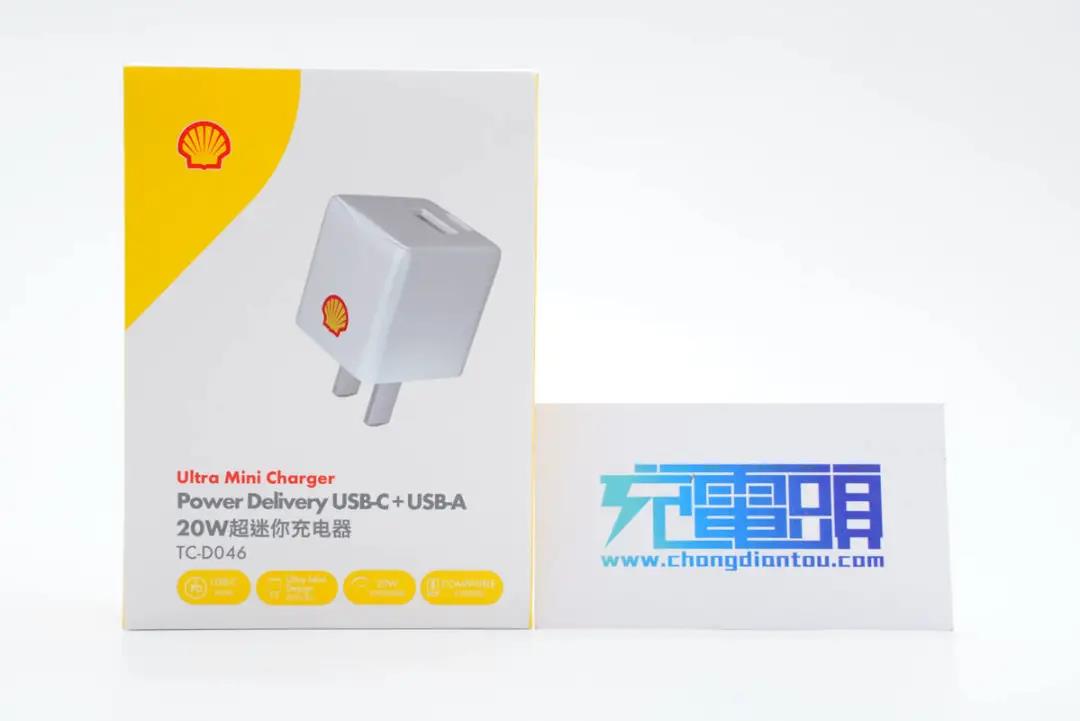

包裝盒正面印有殼牌貝殼logo、充電器外觀圖和名稱，以及最下方的PD快充、超迷你設計、充電速度翻倍、多機型兼容四大賣點標識。

背面設計有充電器簡圖，并印有相關參數信息。

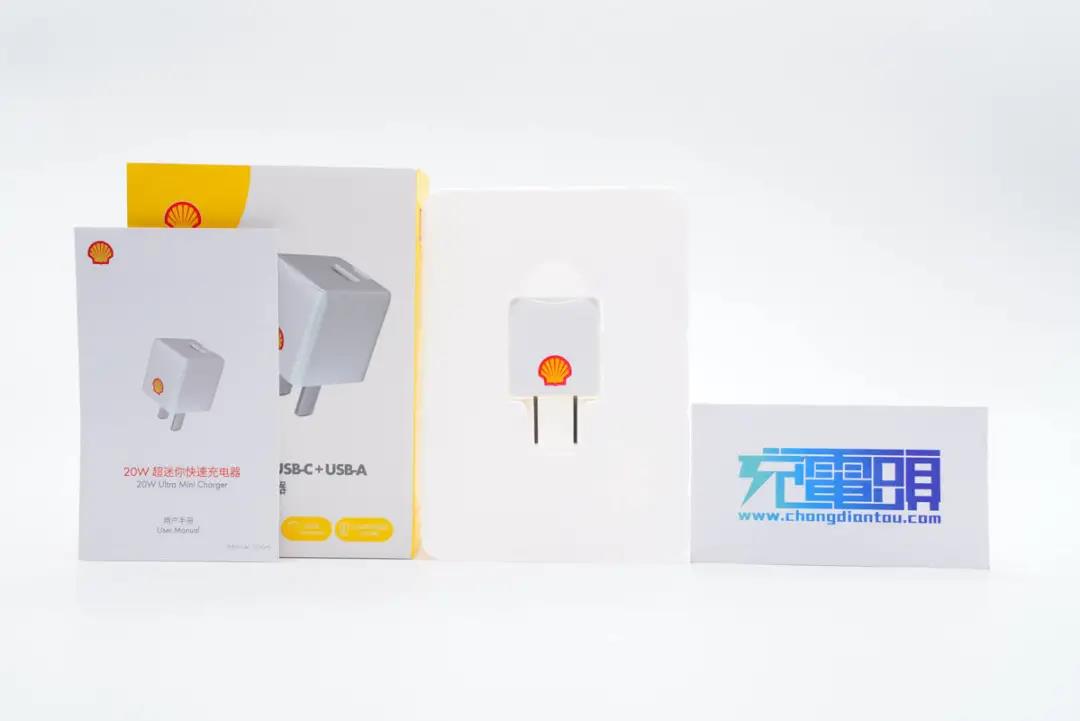

包裝內含充電器和一份用戶手冊。

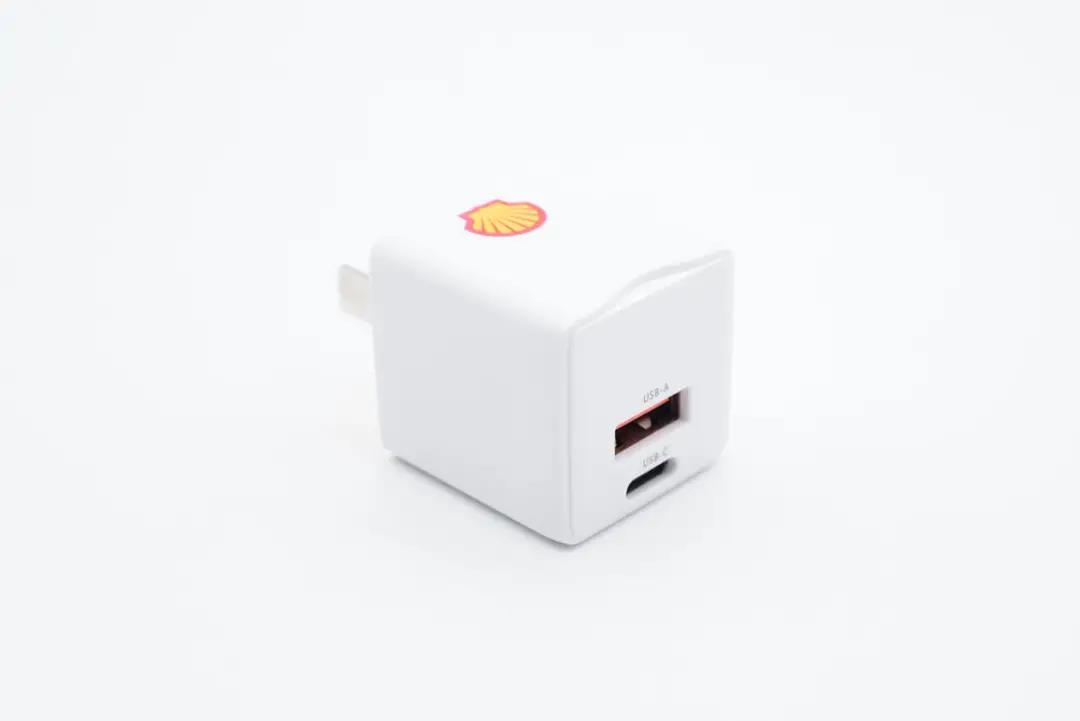

充電器采用PC阻燃材質白色外殼，表面全部啞光處理，頂面邊緣小一圈設計，看上去就像凸起了一般。

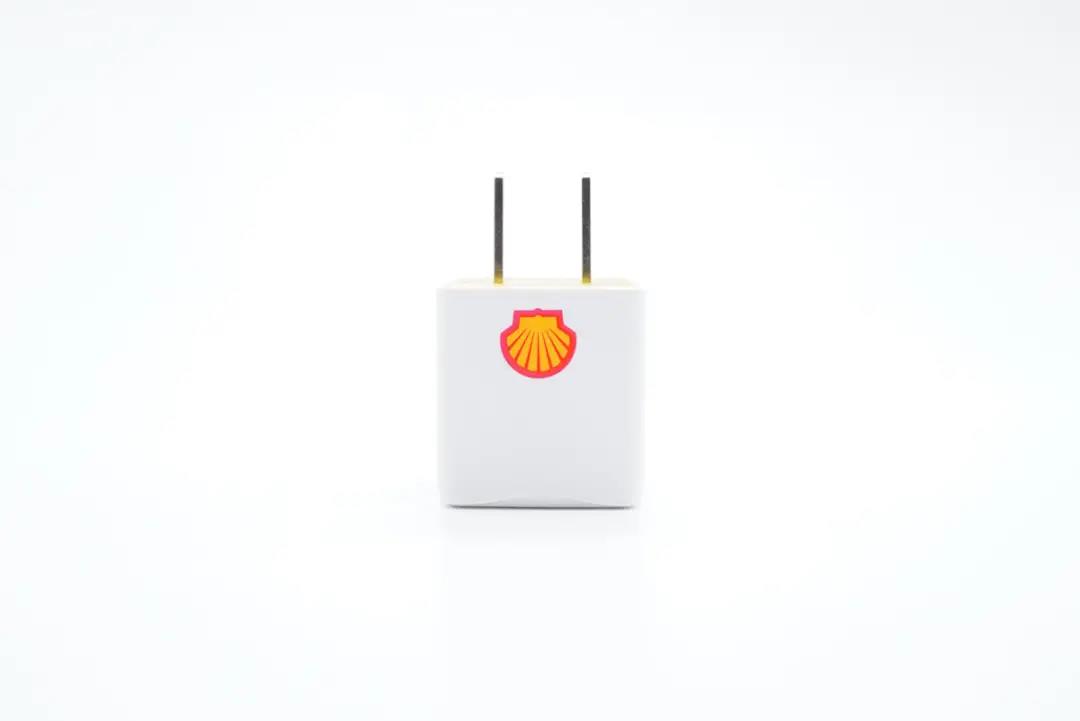

機身整體顯得十分簡潔，僅側身一面印有貝殼logo。

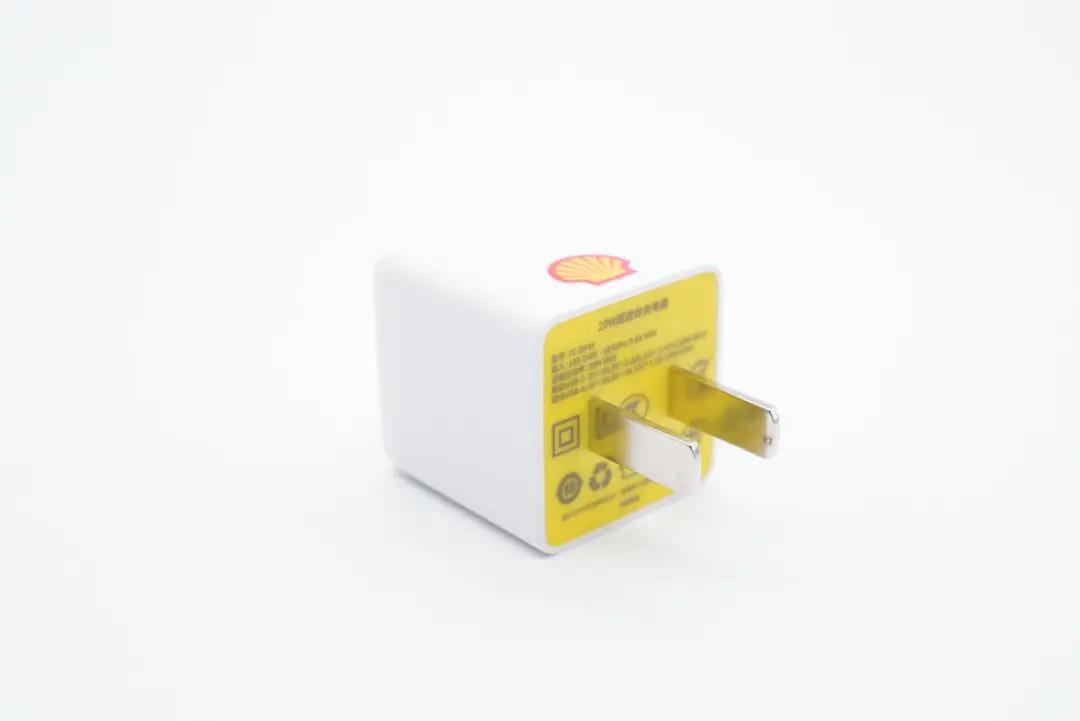

輸入端外殼為黃色，采用的是固定式國標插腳。

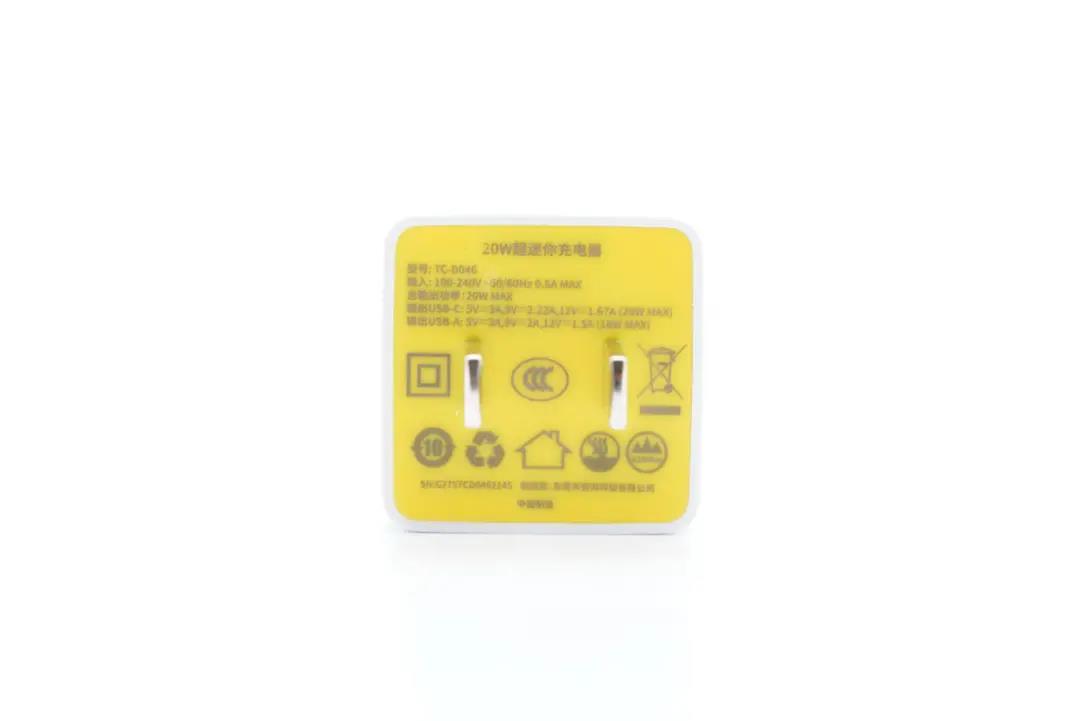

輸入端外殼上印有充電器參數信息

型號：TC-D046

輸入：100-240V~50/60HZ 0.6A

總輸出功率：20W Max

USB-C輸出：5V3A、9V2.22A、12V1.67A

USB-A輸出：5V3A、9V2A、12V1.5A

制造商：東莞市鉅海科技有限公司

充電器已經通過了CCC認證。

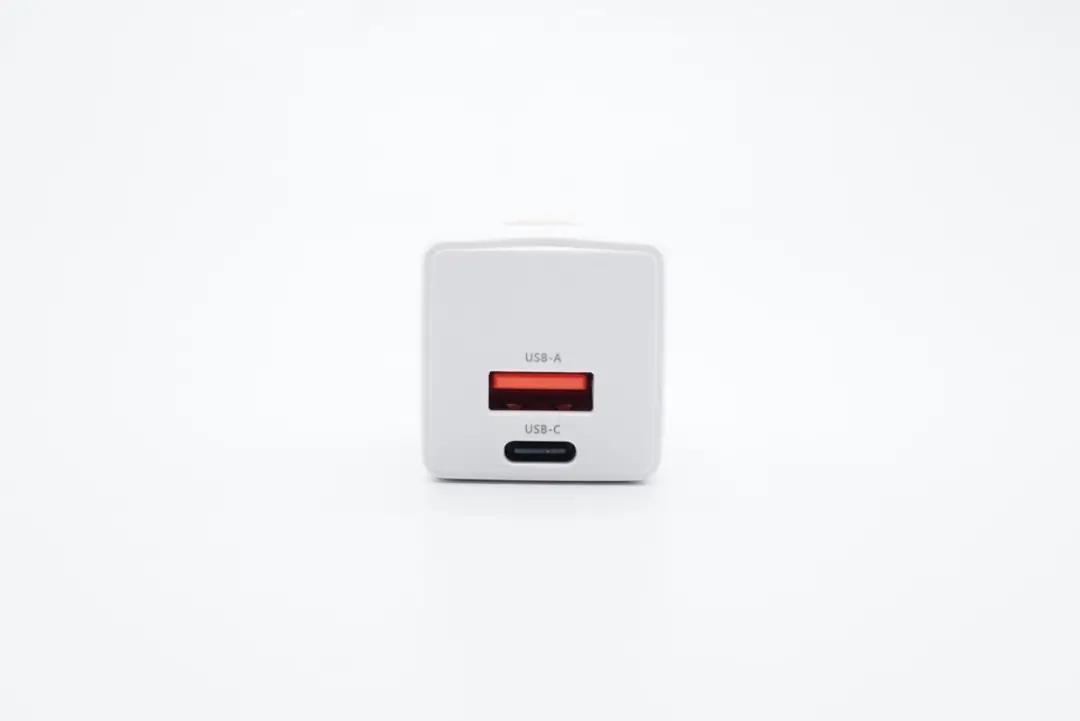

頂面配有1A1C雙輸出接口，分別采用紅色和黑色膠芯。

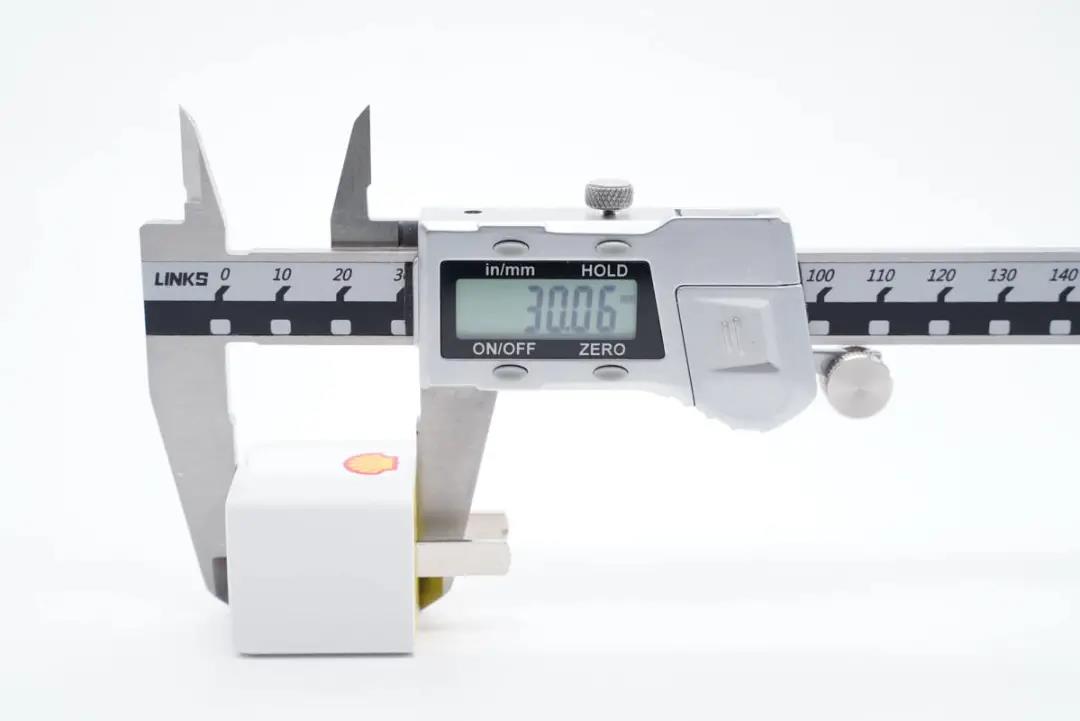

測得充電器機身高度為30.06mm。

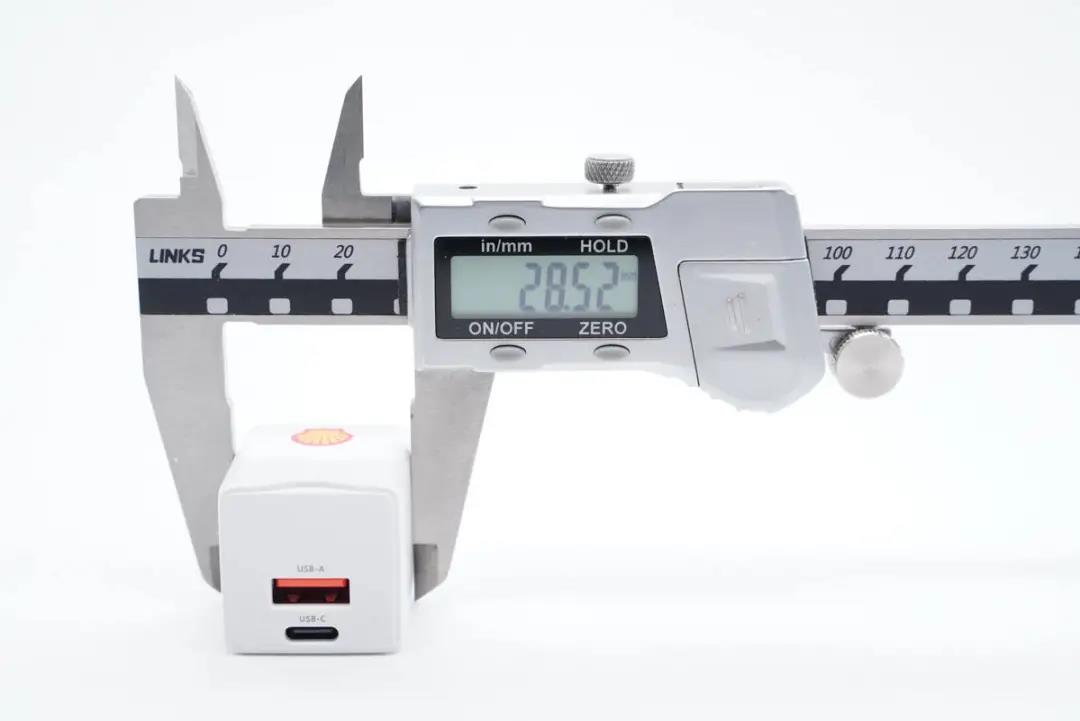

寬度為28.52mm。

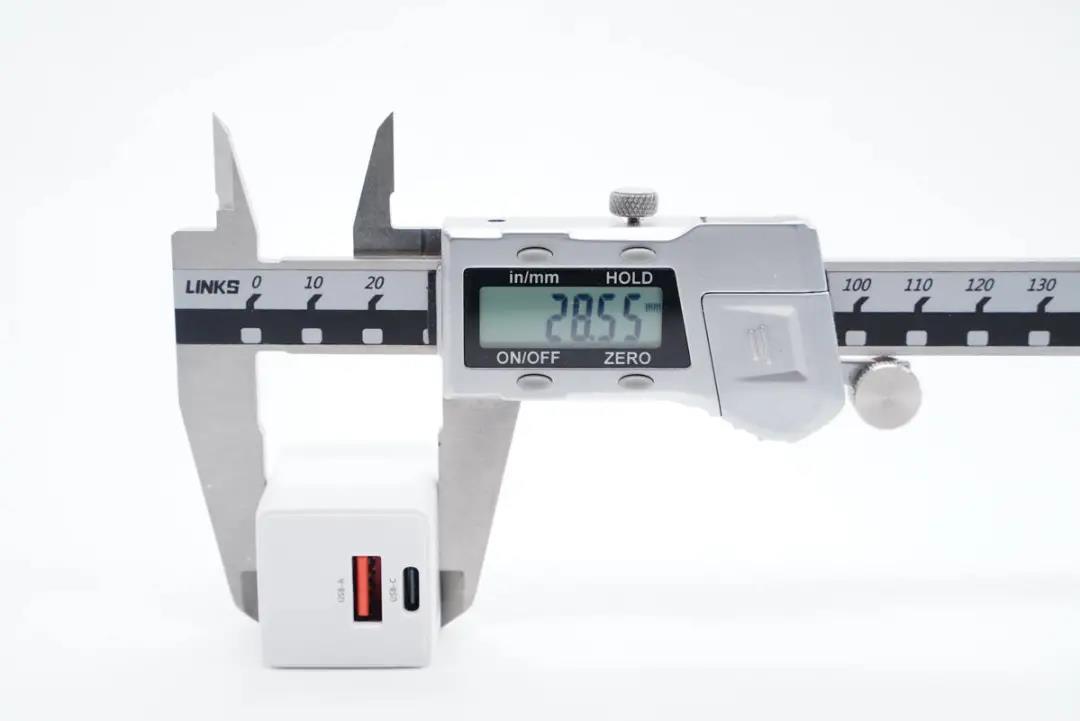

厚度為28.55mm。

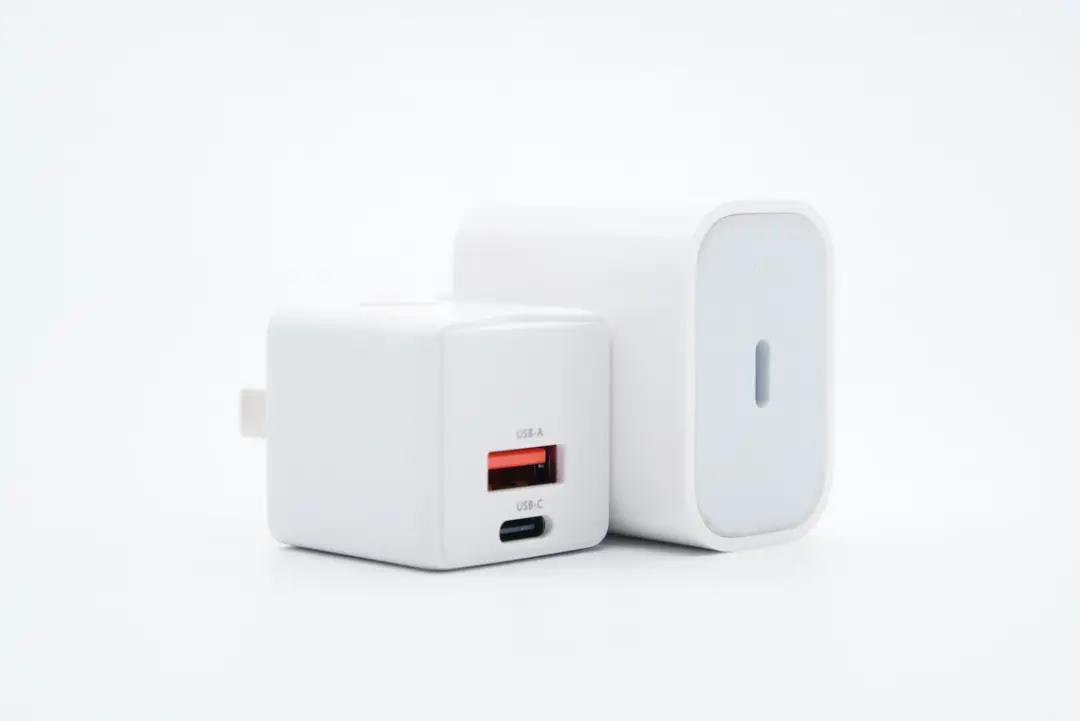

和蘋果20W充電器對比，體積優勢明顯。

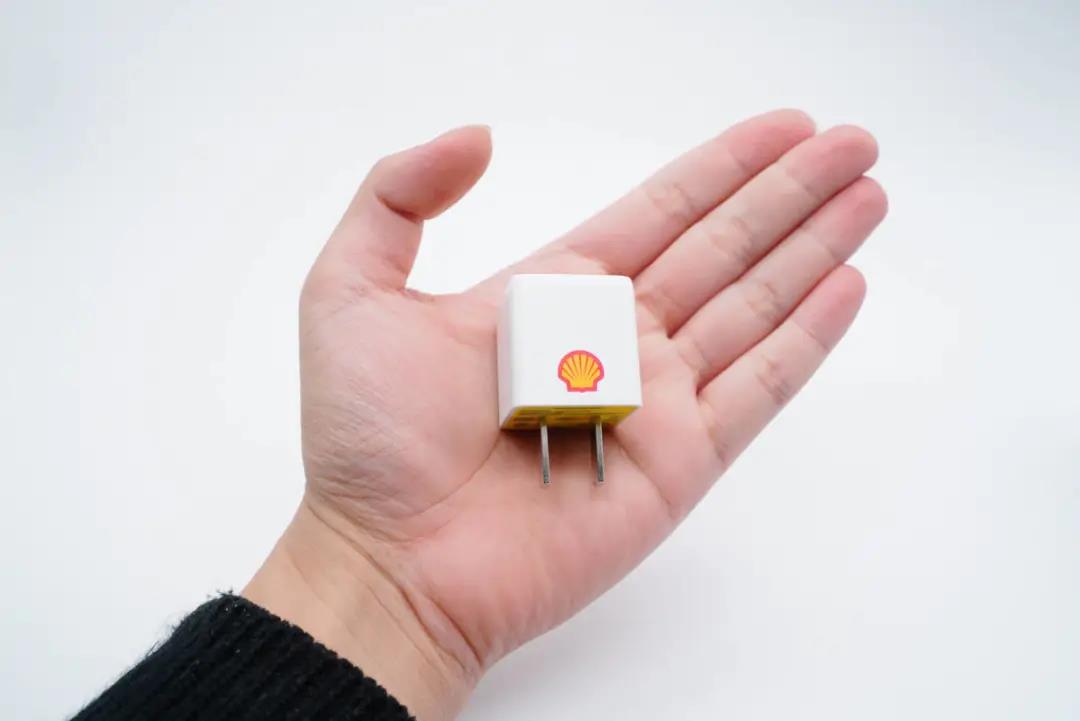

拿在手上的直觀感受。

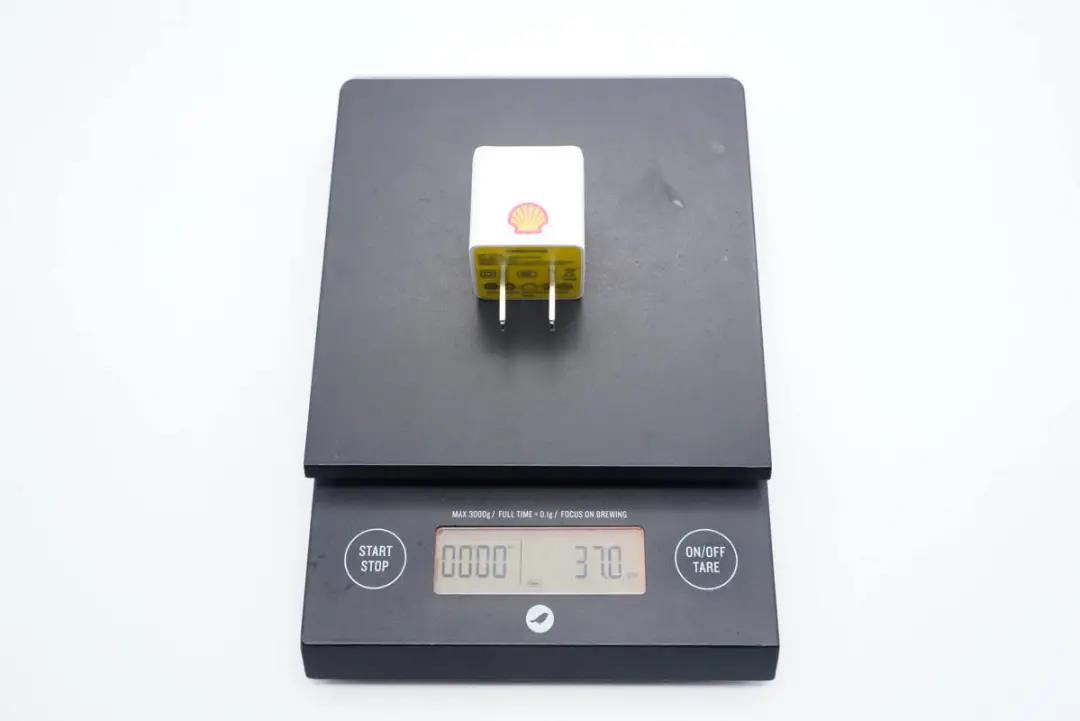

重量約為37g。

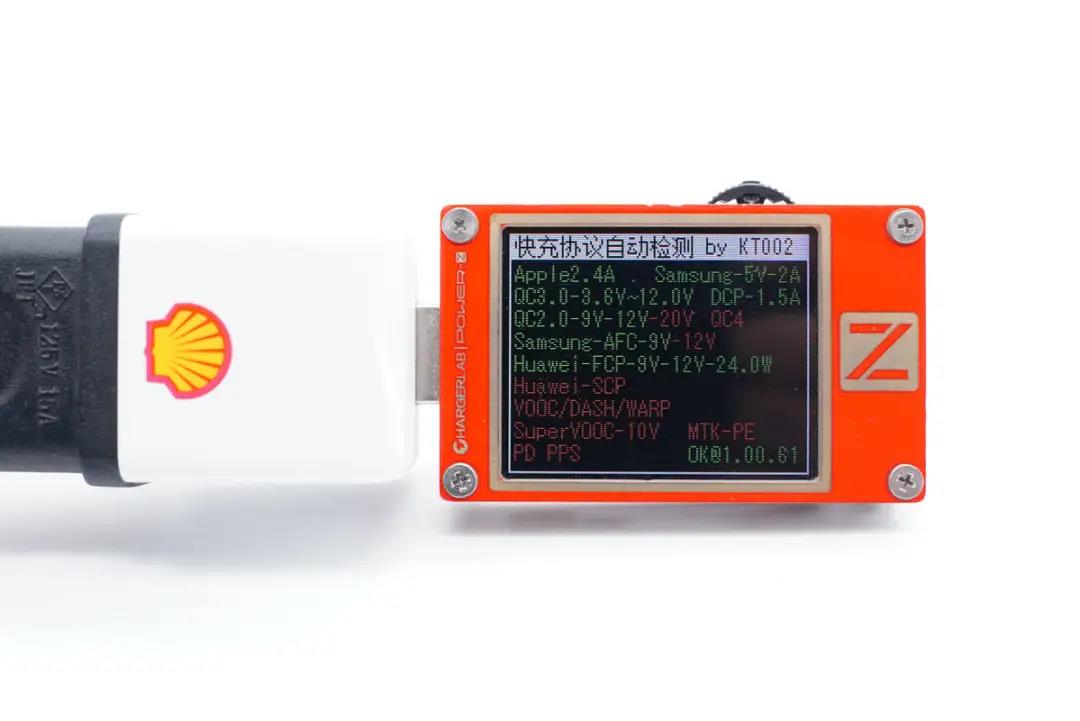

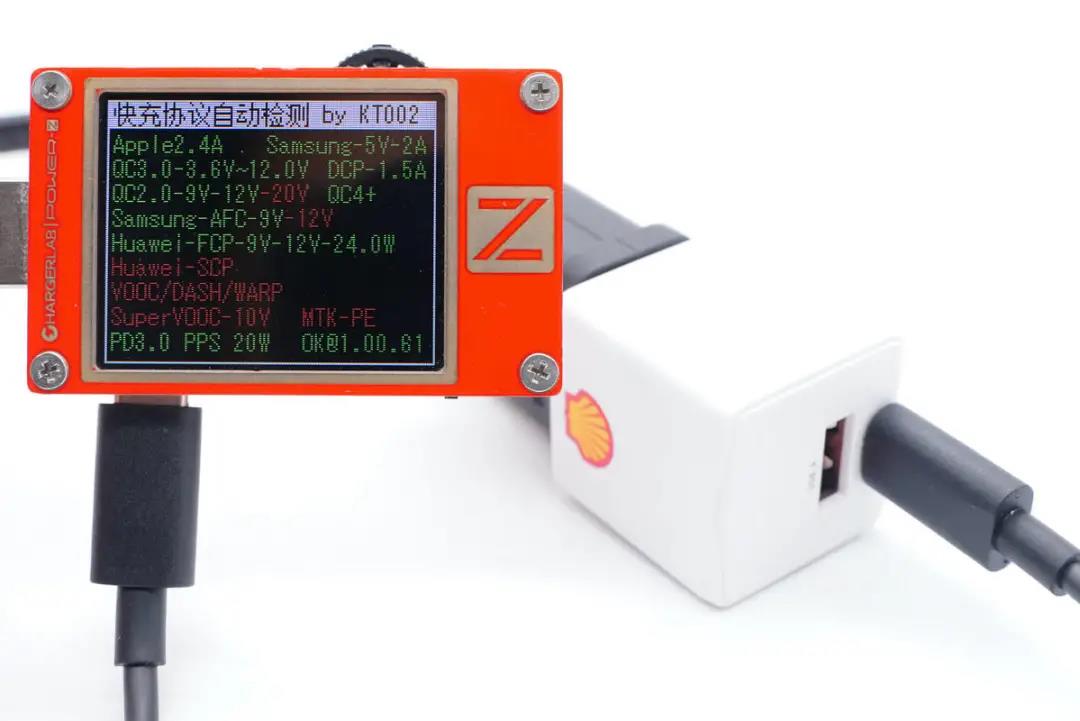

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

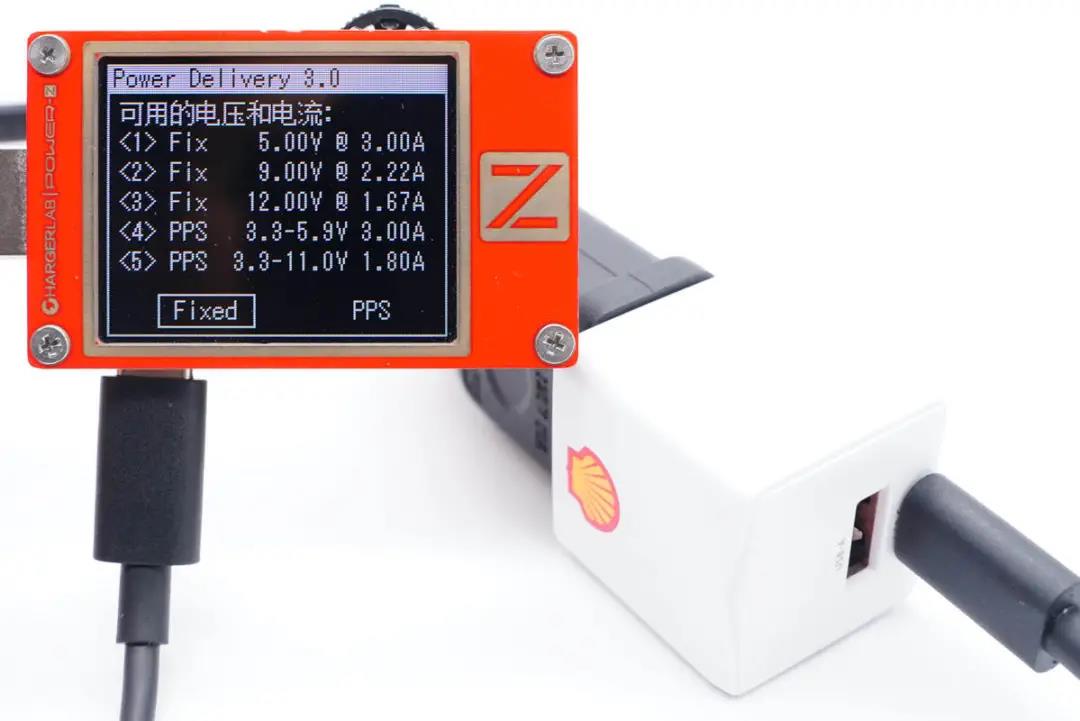

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

最后測得A口支持QC2.0/3.0、AFC、FCP快充協議。

二、殼牌迷你20W快充拆解

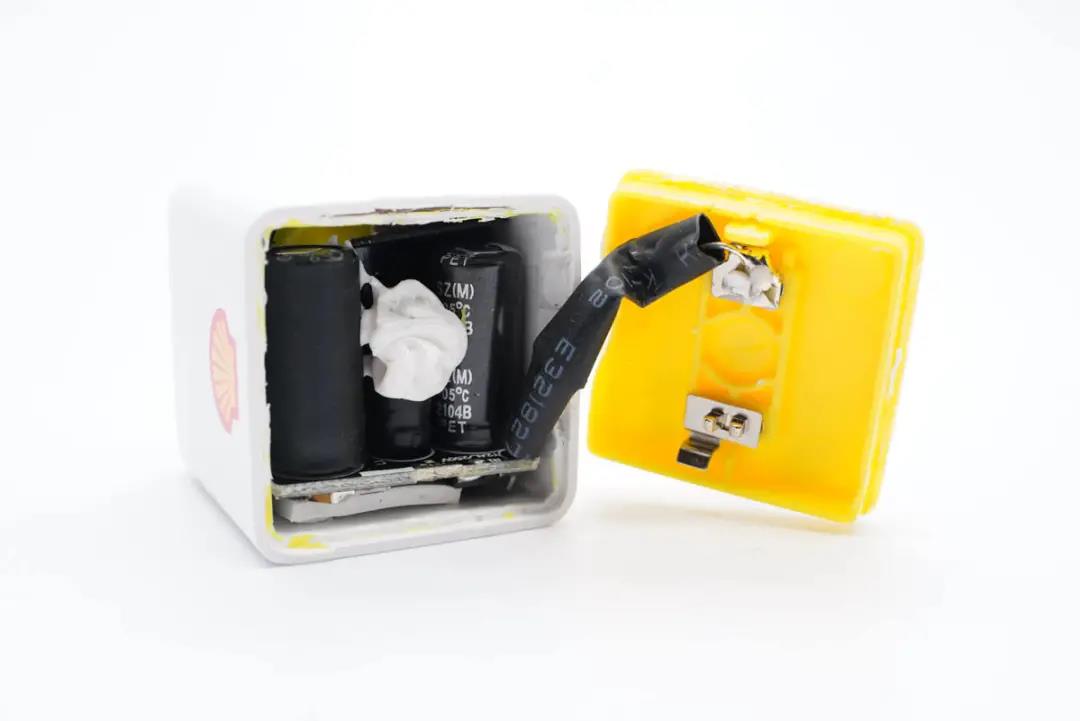

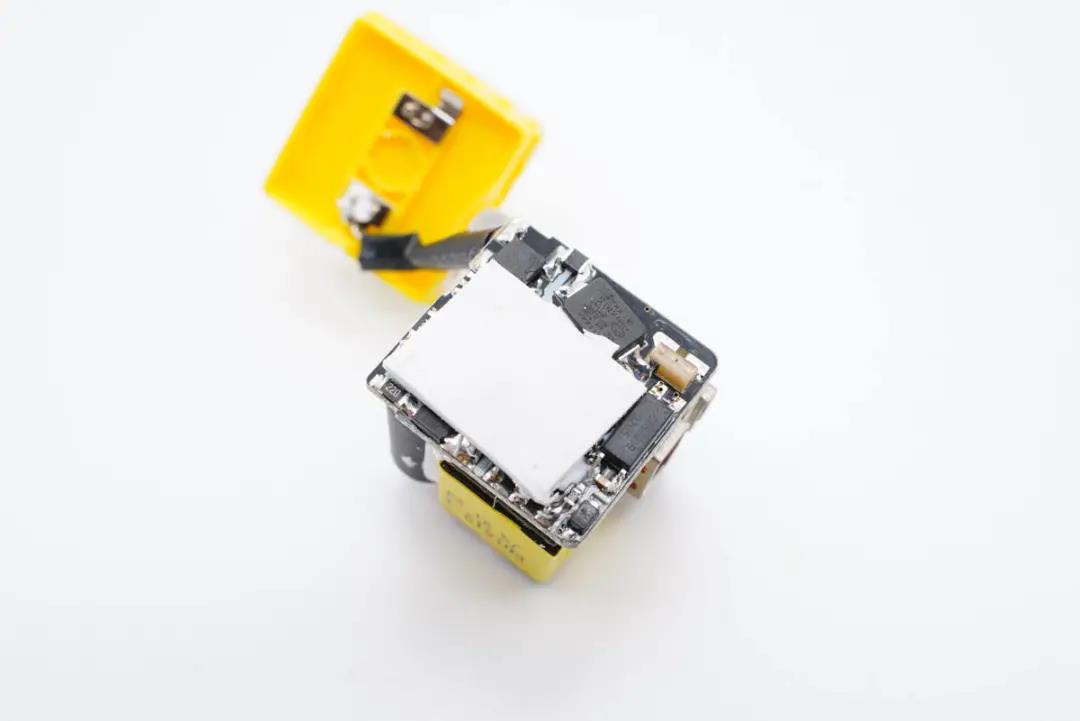

將輸入端外殼拆開，其中一個插腳直接連接保險電阻，保險電阻外套絕緣管保護。

輸入端小板背面貼有導熱墊。

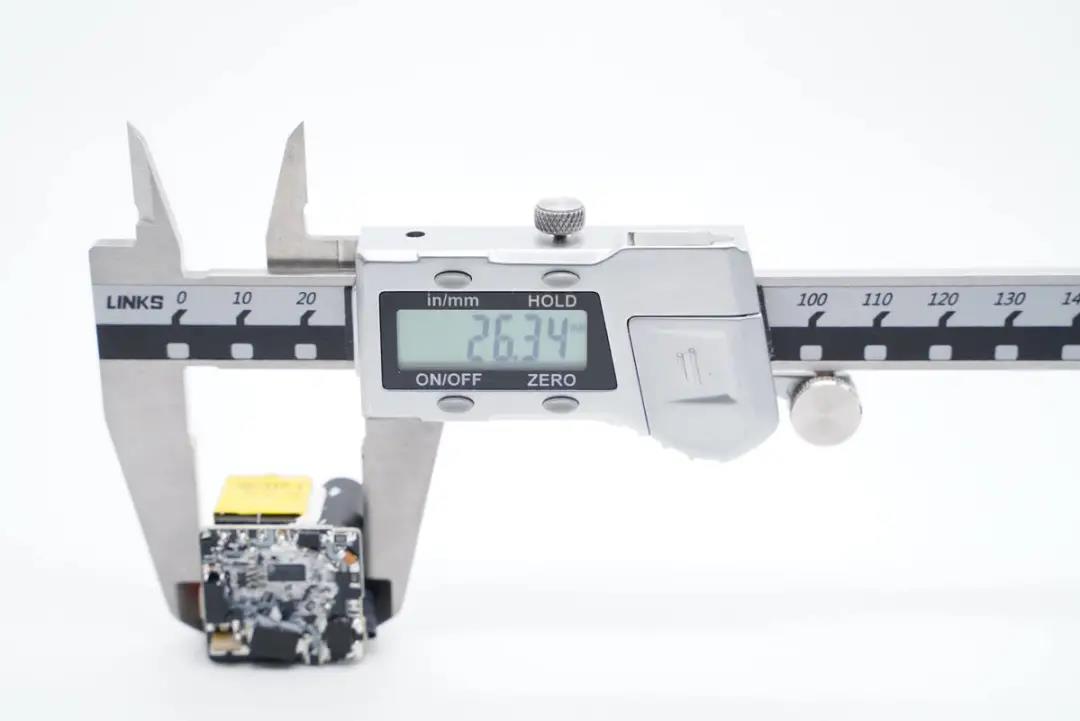

測得模塊長度為26.34mm。

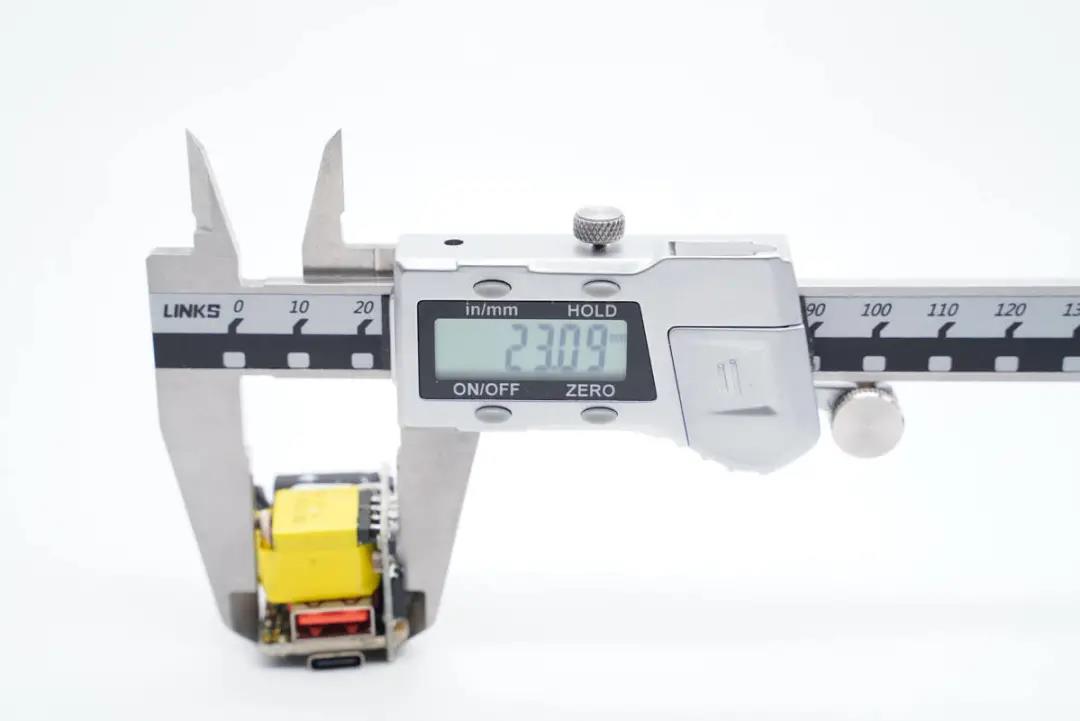

寬度為23.09mm。

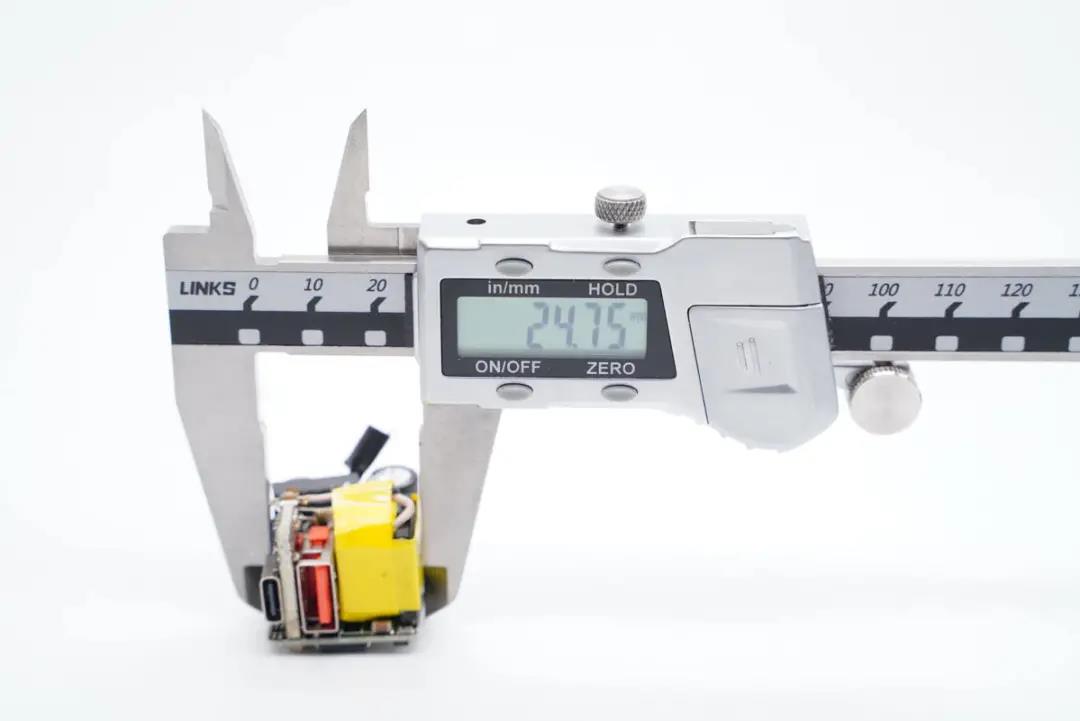

厚度為24.75mm。

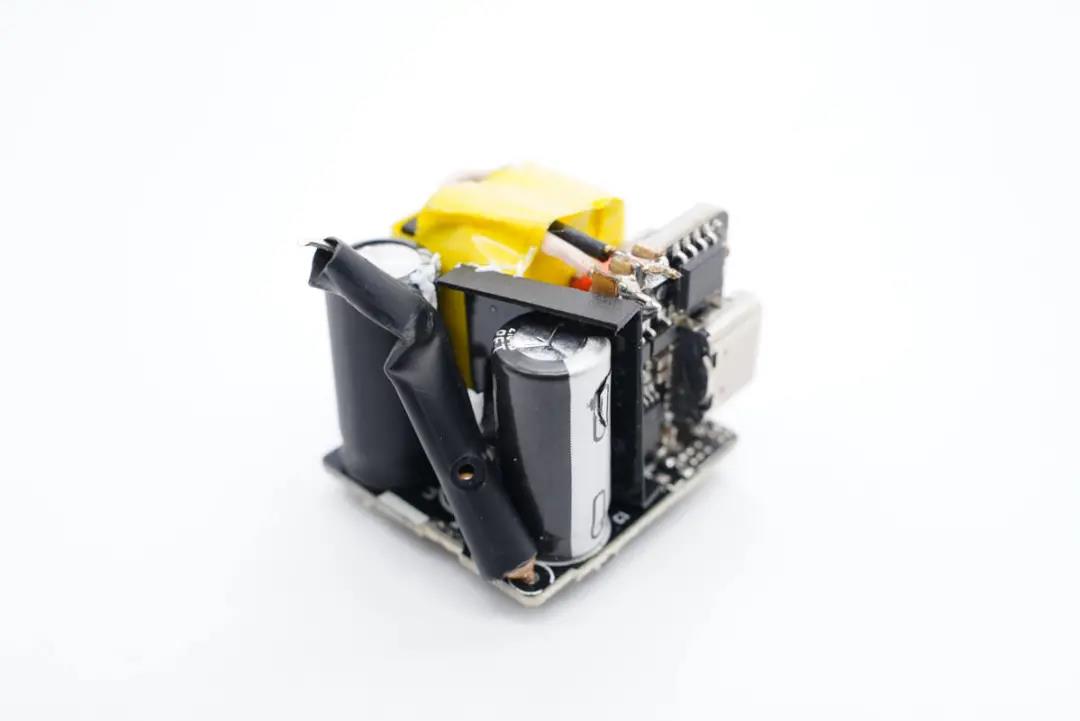

模塊由兩塊小板相互垂直焊接而成，兩個母座焊接在輸出端小板的兩面。

通過觀察發現，這款充電器采用QR開關電源架構，支持寬范圍輸出，協議芯片通過光耦控制1A1C雙口輸出電壓。下面我們從輸入端開始了解各器件的信息。

輸入端一覽，高壓濾波電解電容和輸出端小板間設有隔離板，另一顆電容套有絕緣管。

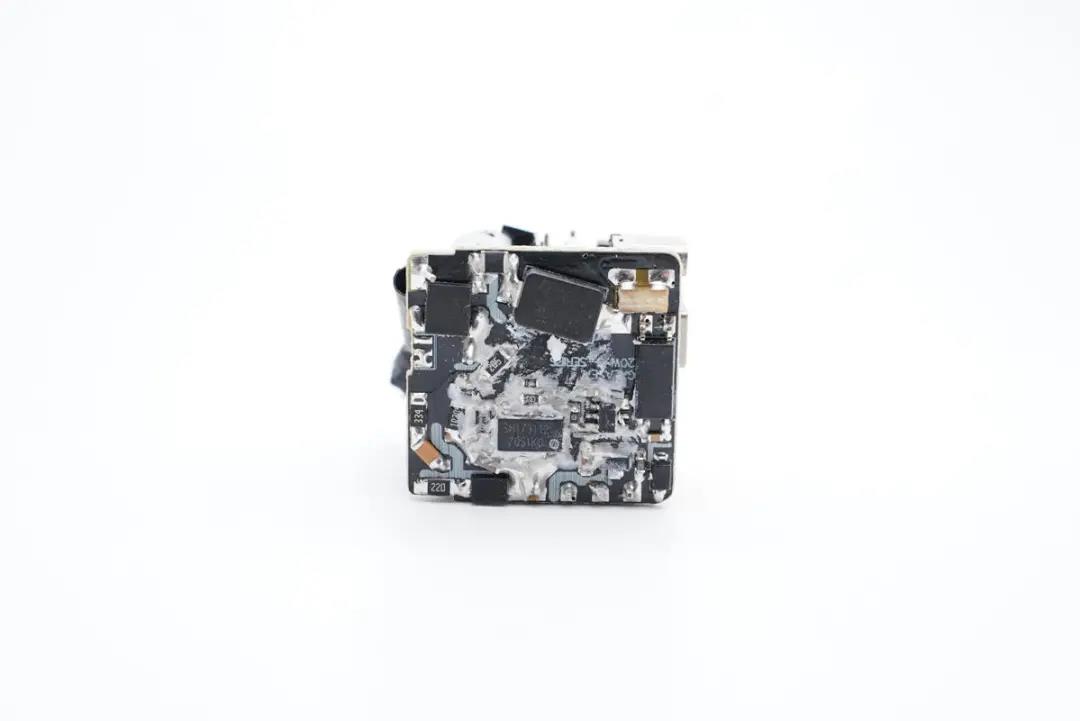

輸入端小板背面設有整流橋、開關電源主控芯片、初級開關MOS管、光耦以及貼片Y電容。

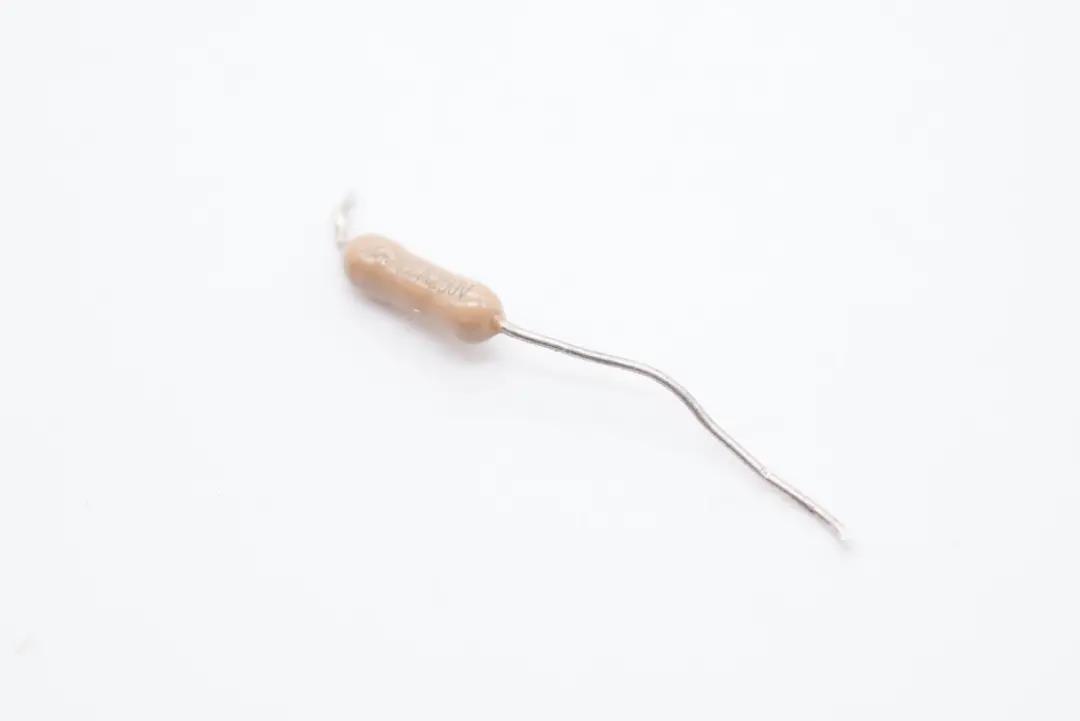

保險電阻特寫，2A 250V。

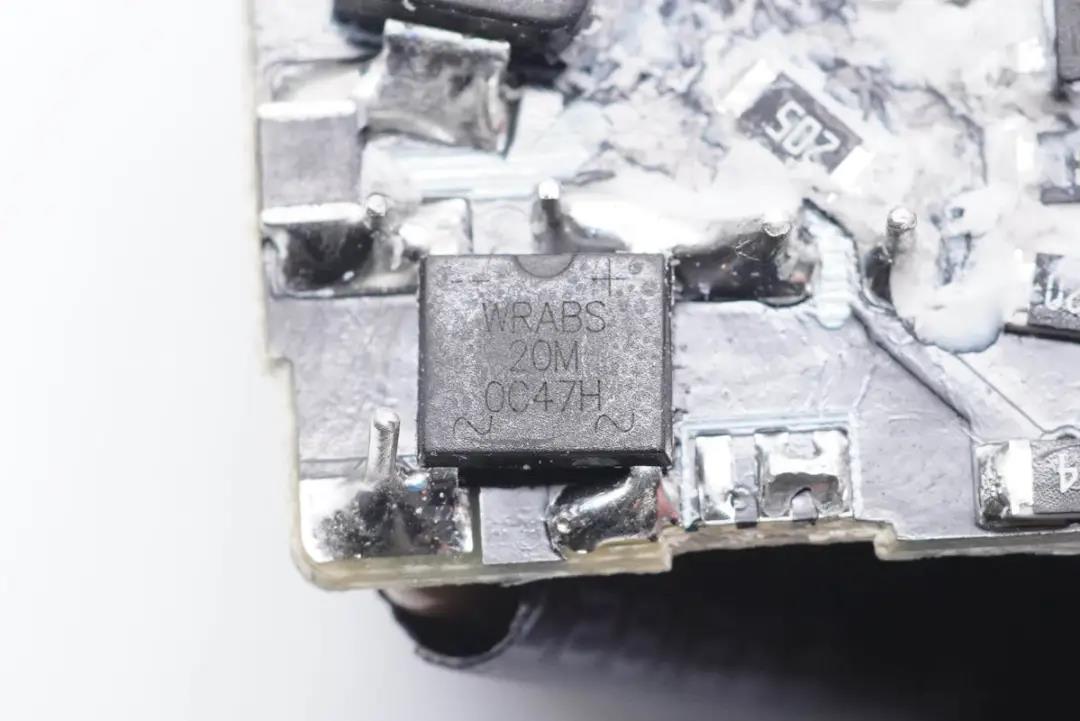

整流橋采用深圳市沃爾德實業有限公司的WRABS20M，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

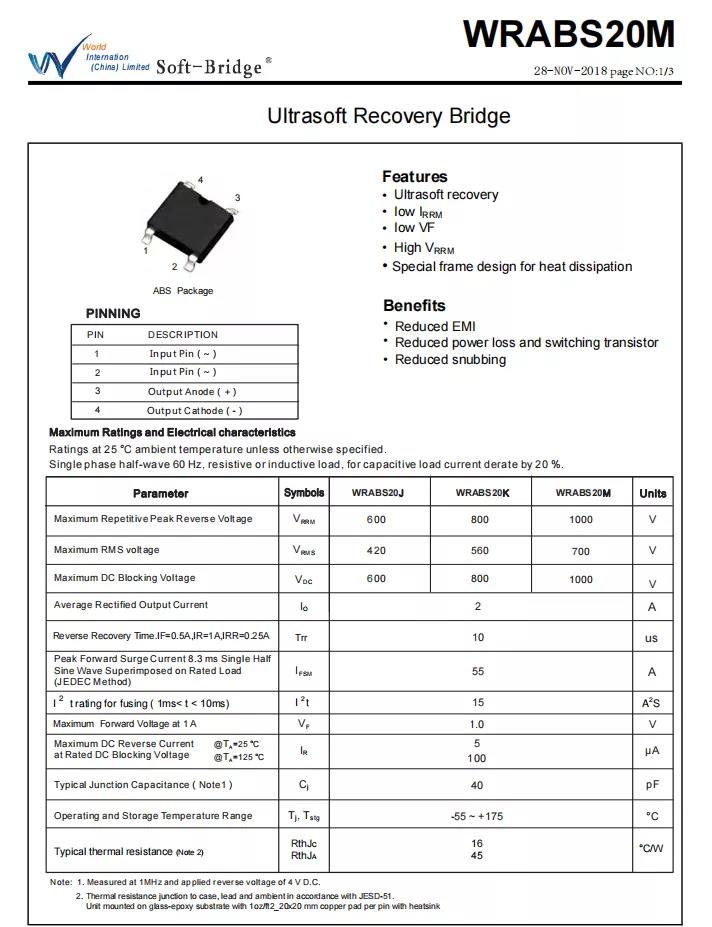

沃爾德 WRABS20M 資料信息。

充電頭網拆解了解到，沃爾德的軟橋還被摩米士100W 2A2C氮化鎵快充、努比亞1A1C 45W氘鋒氮化鎵快速充電器、公牛65W PD快充插座、麥多多2C1A 65W氮化鎵充電器、鴻達順65W 氮化鎵充電器、OPPO 50W餅干氮化鎵快充、ROCK 65W氮化鎵充電器等多款快充產品采用，產品性能獲得客戶一致認可。

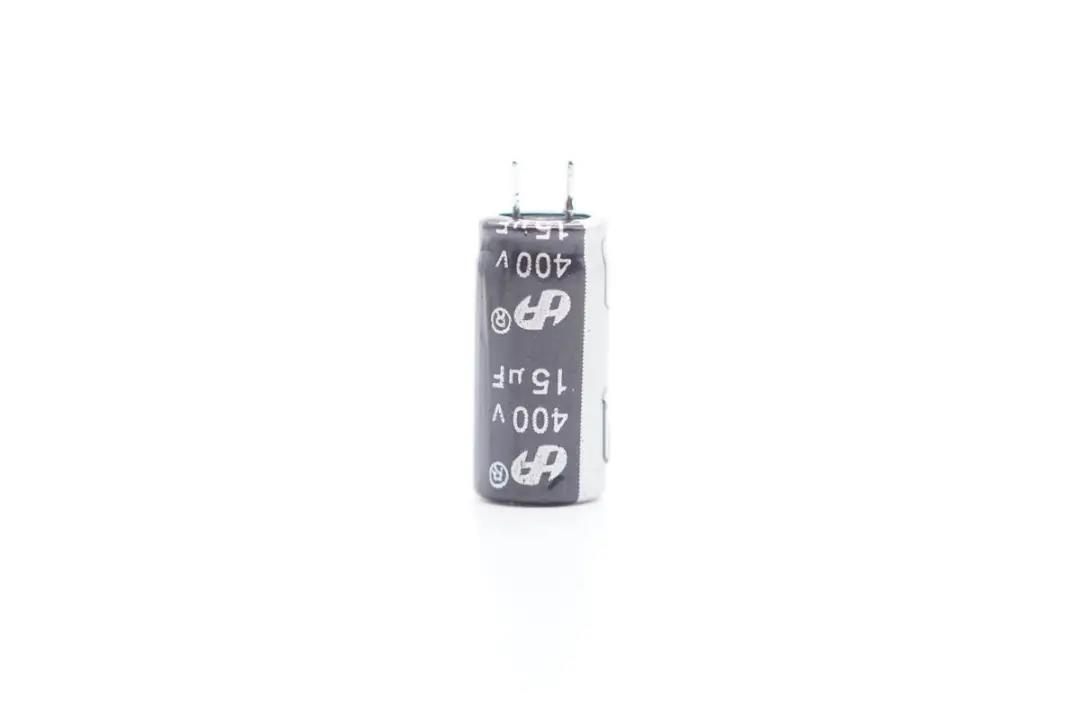

高壓濾波電解電容規格為400V 15μF。

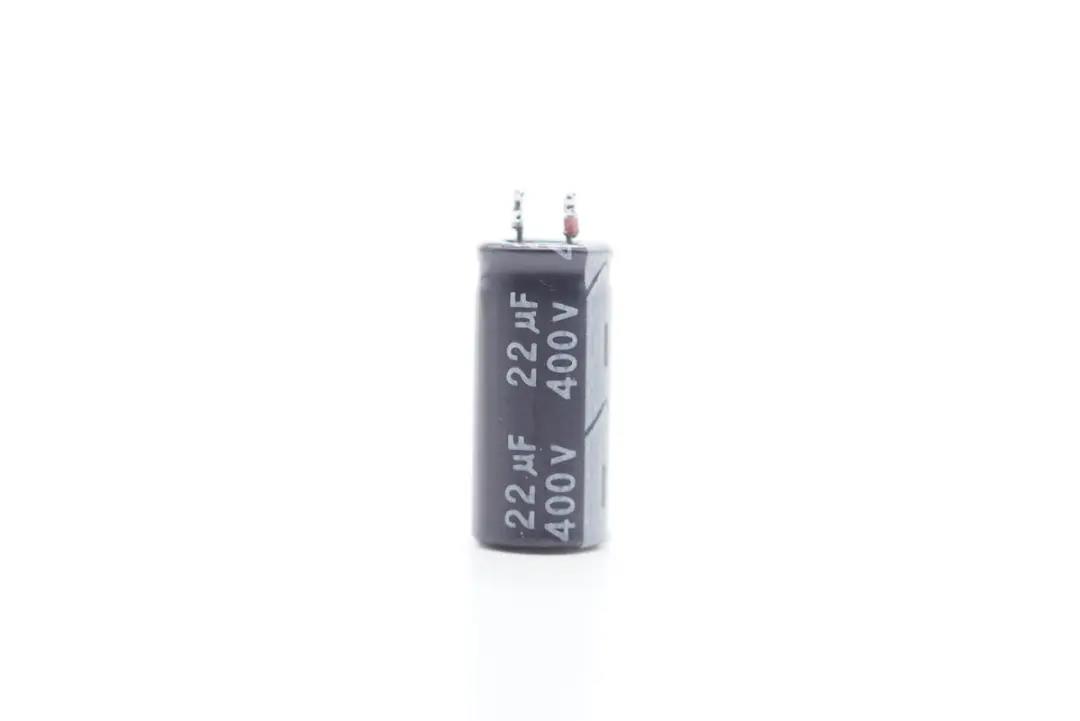

另一顆規格為400V 22μF。

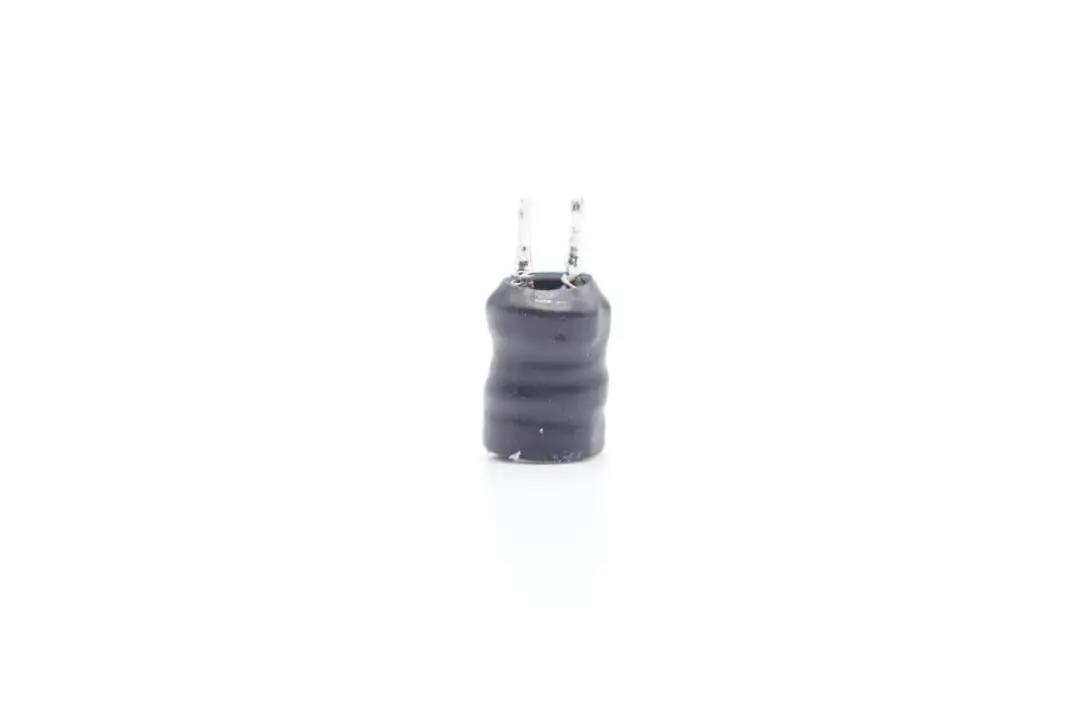

工字電感特寫，外套絕緣管。

開關電源PWM控制器特寫。

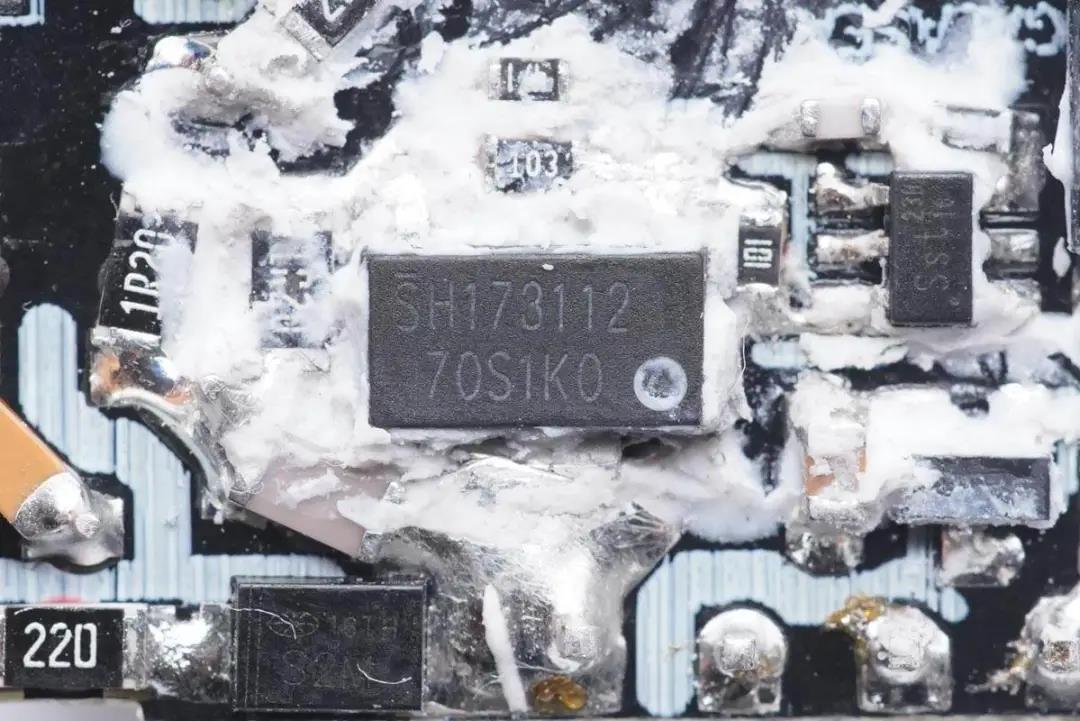

初級開關MOS管特寫，英飛凌IPN70R1K0CE，耐壓750V，導阻1Ω，采用SOT223封裝。

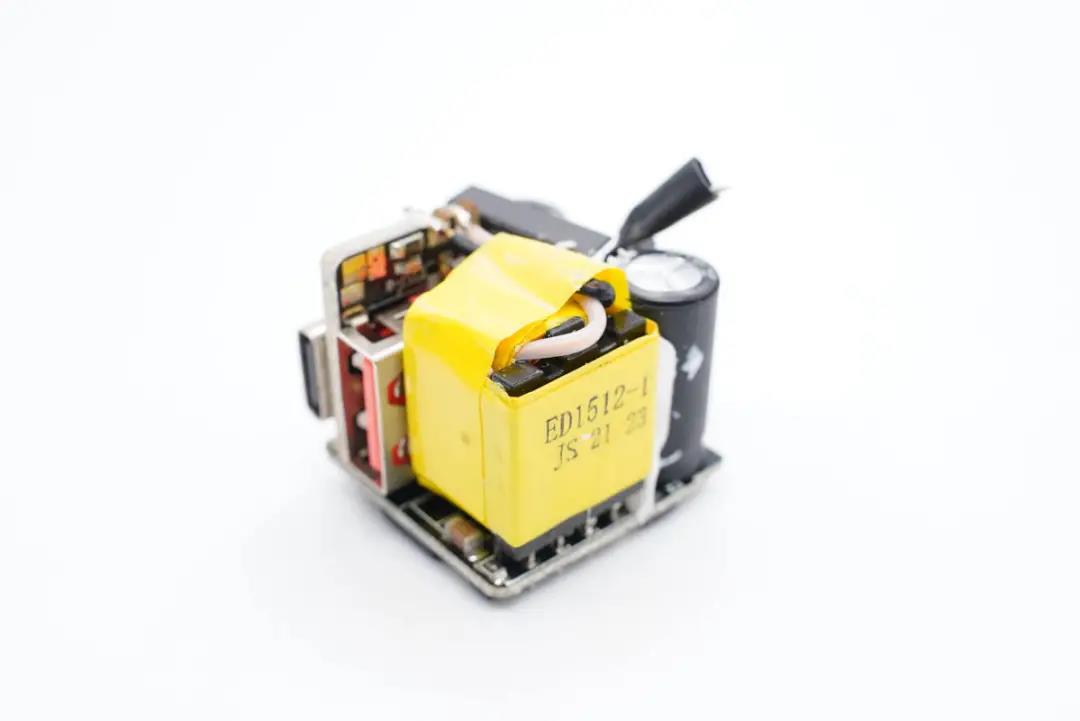

模塊一側設有變壓器。

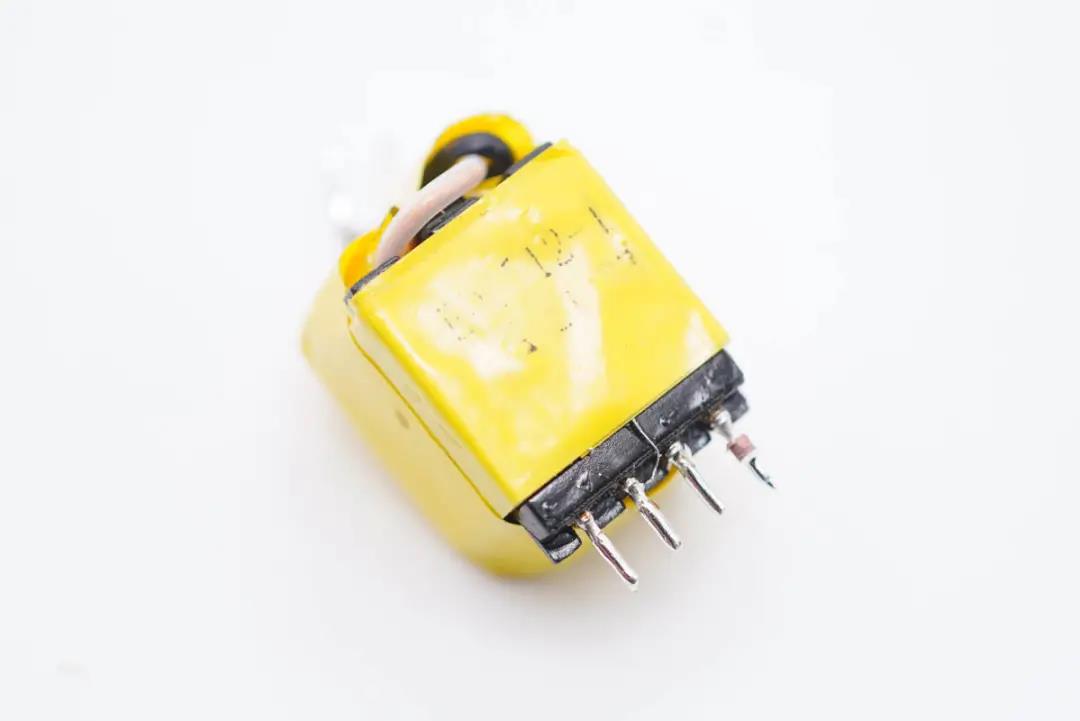

變壓器特寫。

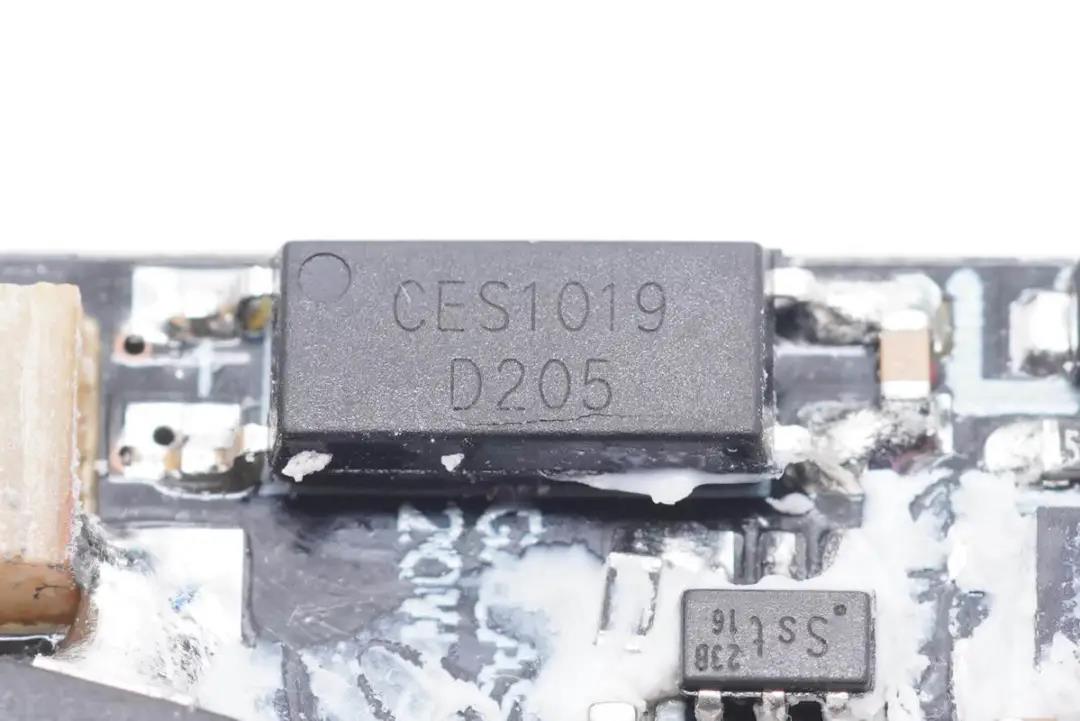

CES1019光耦，用于初級次級通信，反饋輸出電壓。

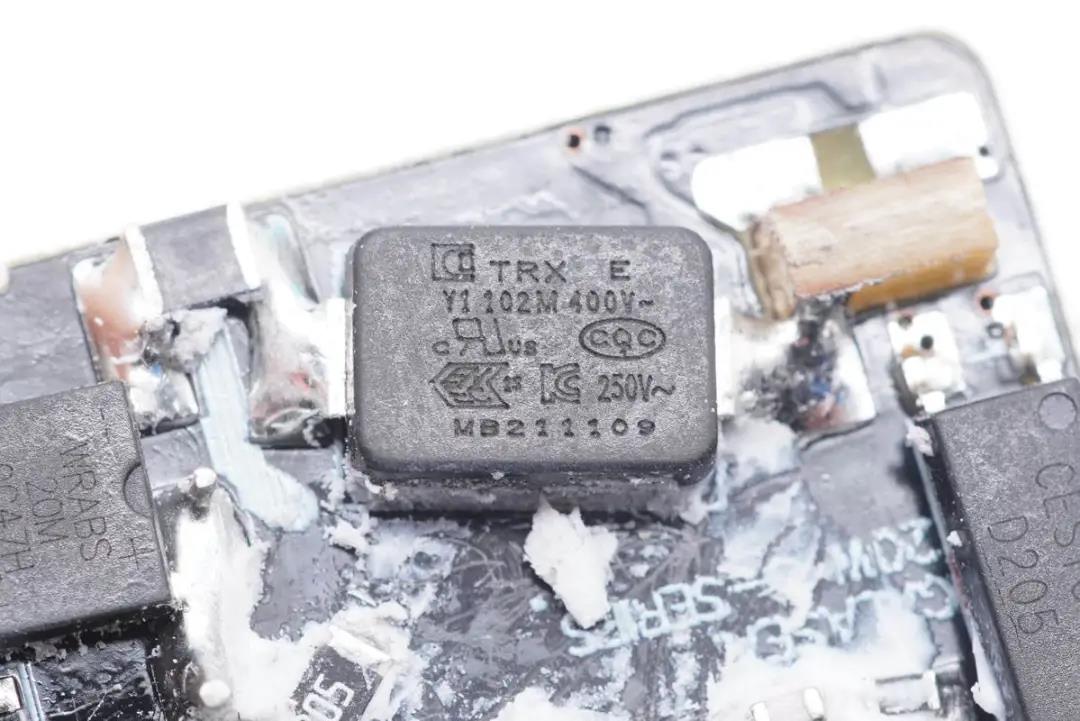

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

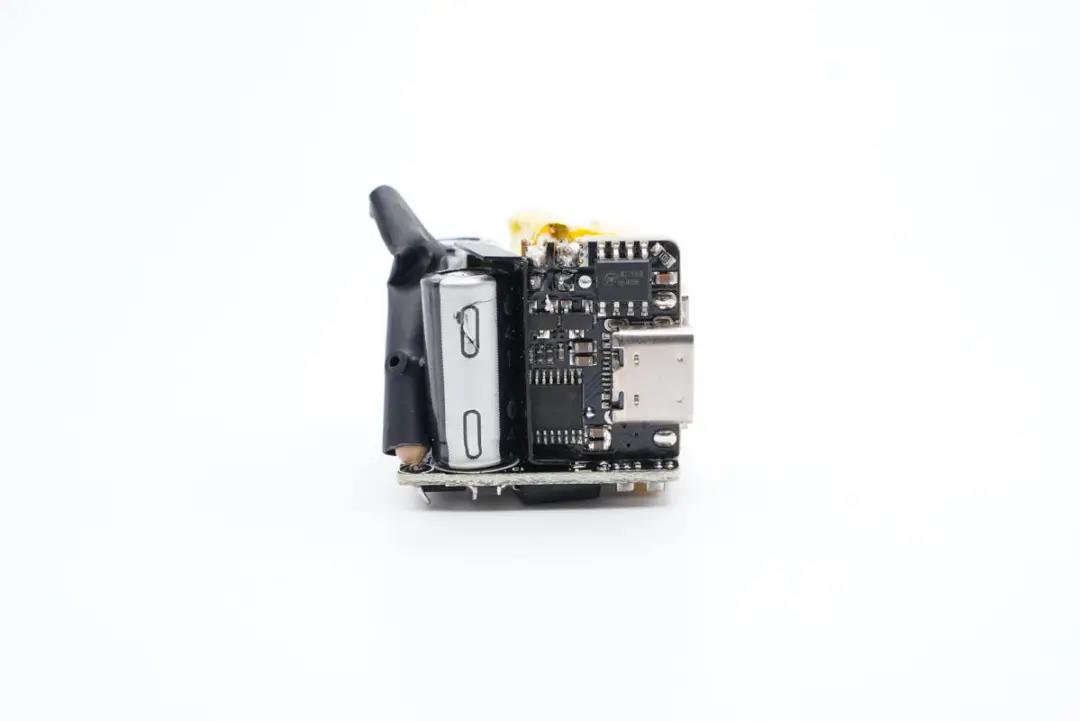

輸出端小板上設有同步整流芯片和協議IC。

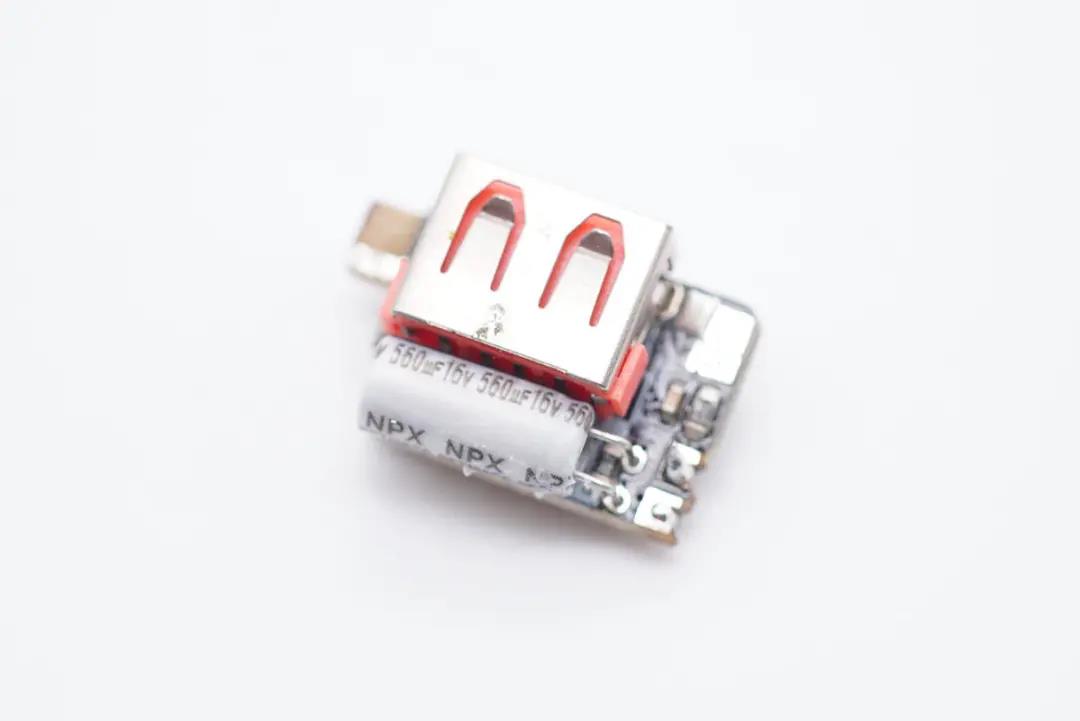

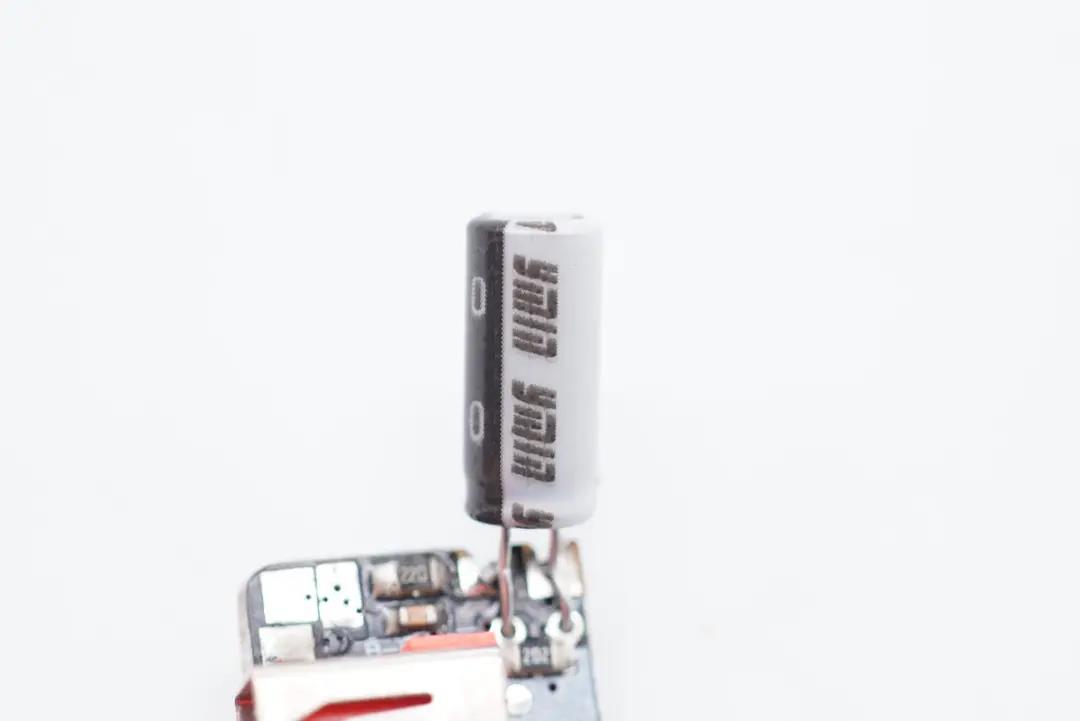

將小板拆下，另一面有一顆輸出濾波固態電容。

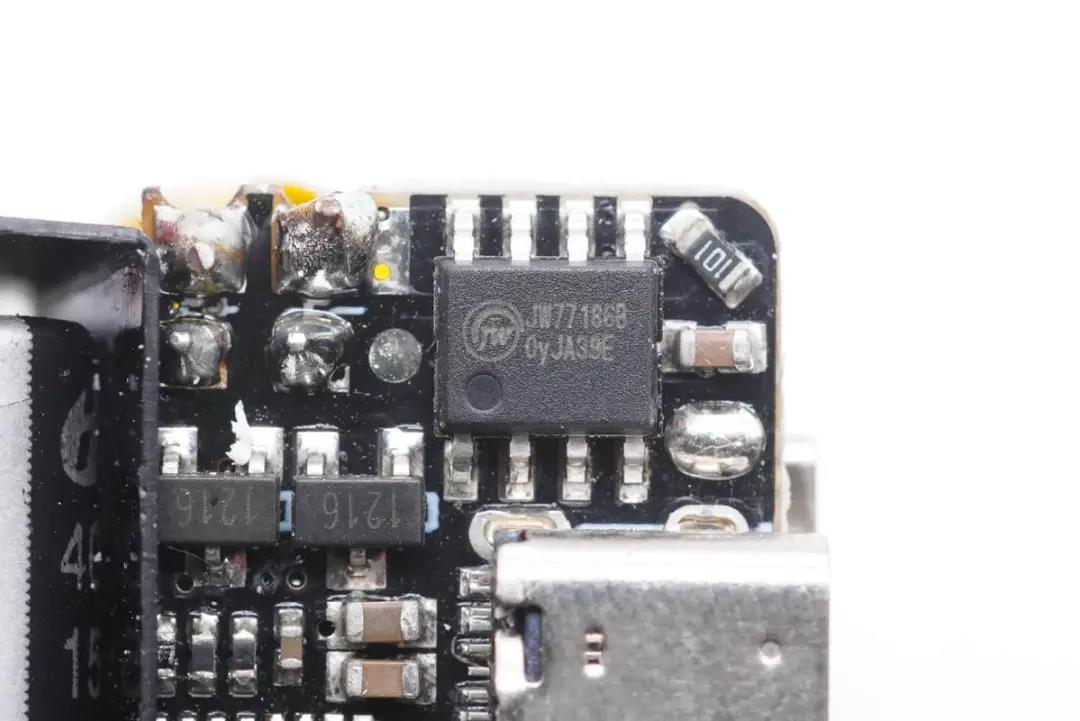

次級同步整流芯片來自杰華特微電子有限公司，型號JW77186B，集成60V/13mΩ MOS，支持CCM、DCM、QR模式。

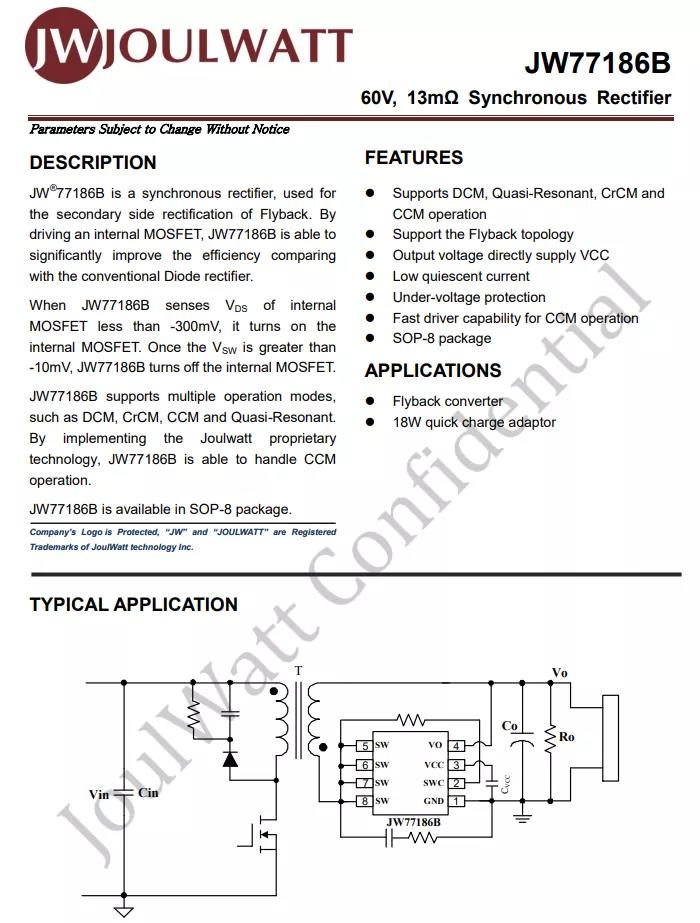

杰華特JW77186B資料信息。

充電頭網拆解了解到，杰華特快充方案還被眾顯65W 2C1A氮化鎵快充充電器、倍思87W雙模混動氮化鎵快充、愛蘭博10000mAh二合一60W氮化鎵快充、睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵充電器等產品采用。

輸出濾波固態電容來自永銘，NPX系列。

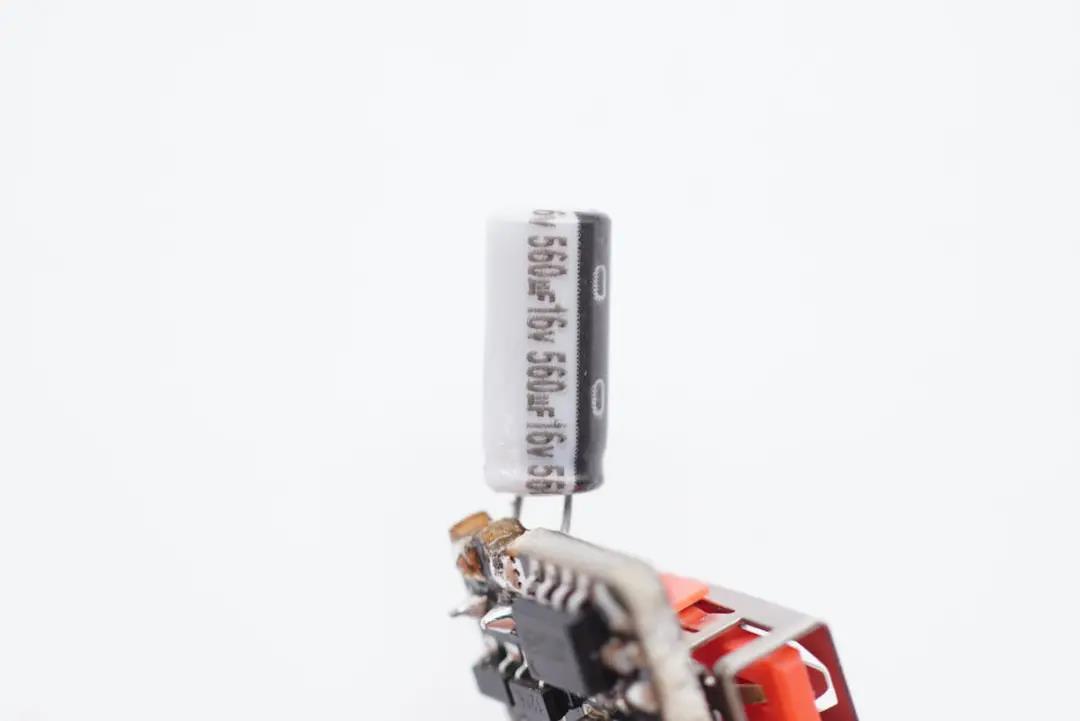

規格為16V 560μF。

充電頭網了解到，永銘還專為PD快充市場推出KCX、NPX系列小體積濾波電容，并被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

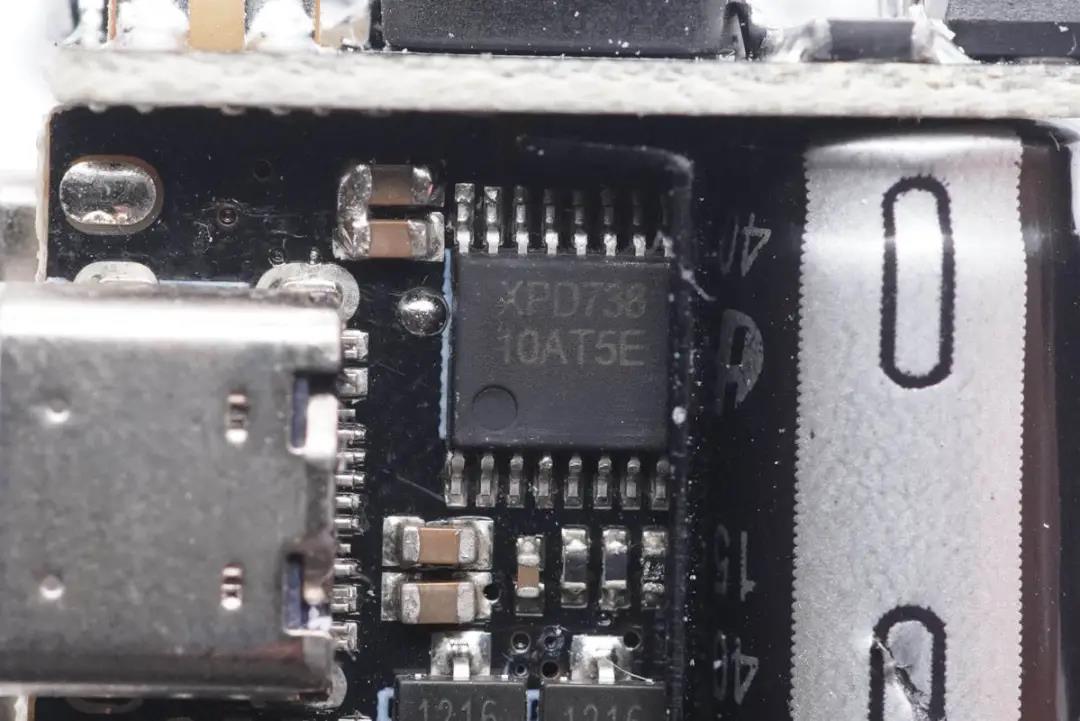

協議芯片采用云矽半導體XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

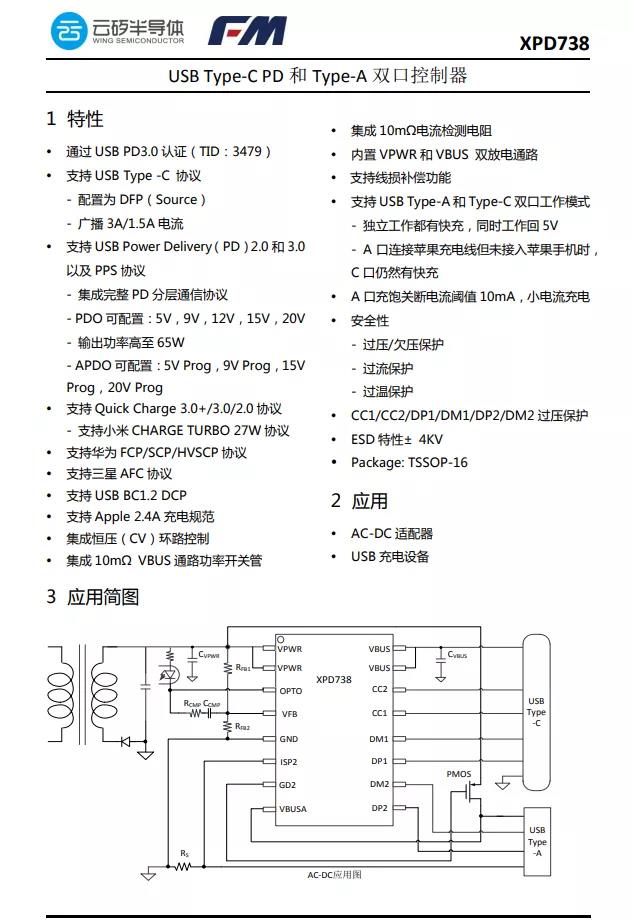

云矽半導體XPD738資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C 32W快充、奧?？?0W USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

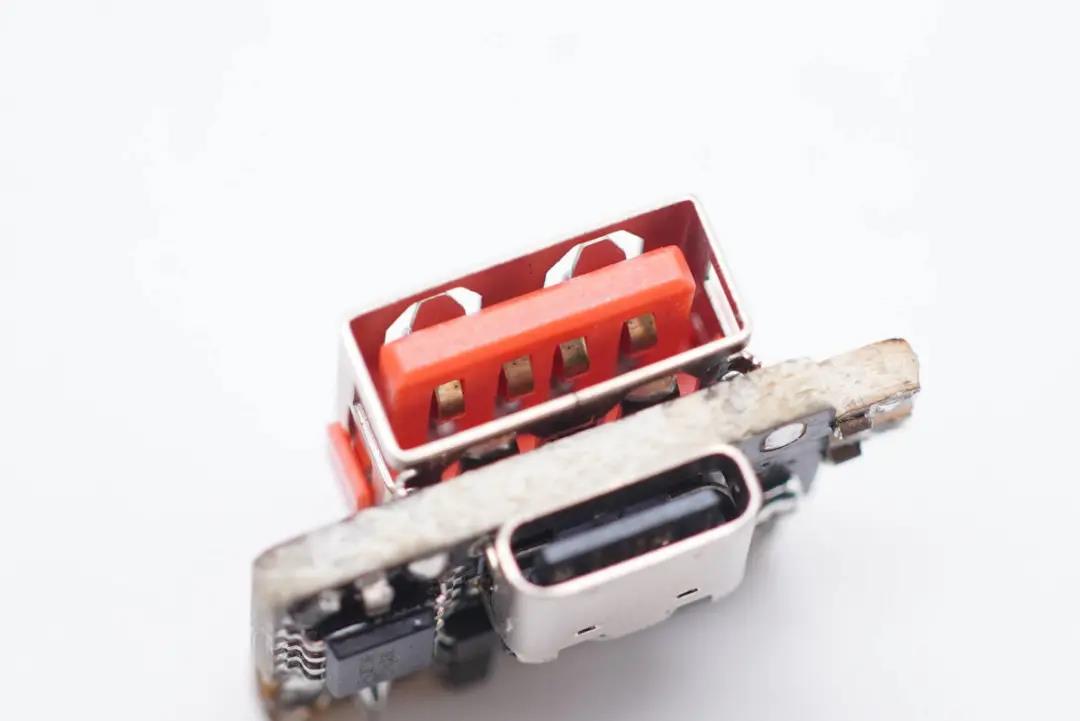

USB-A母座特寫。

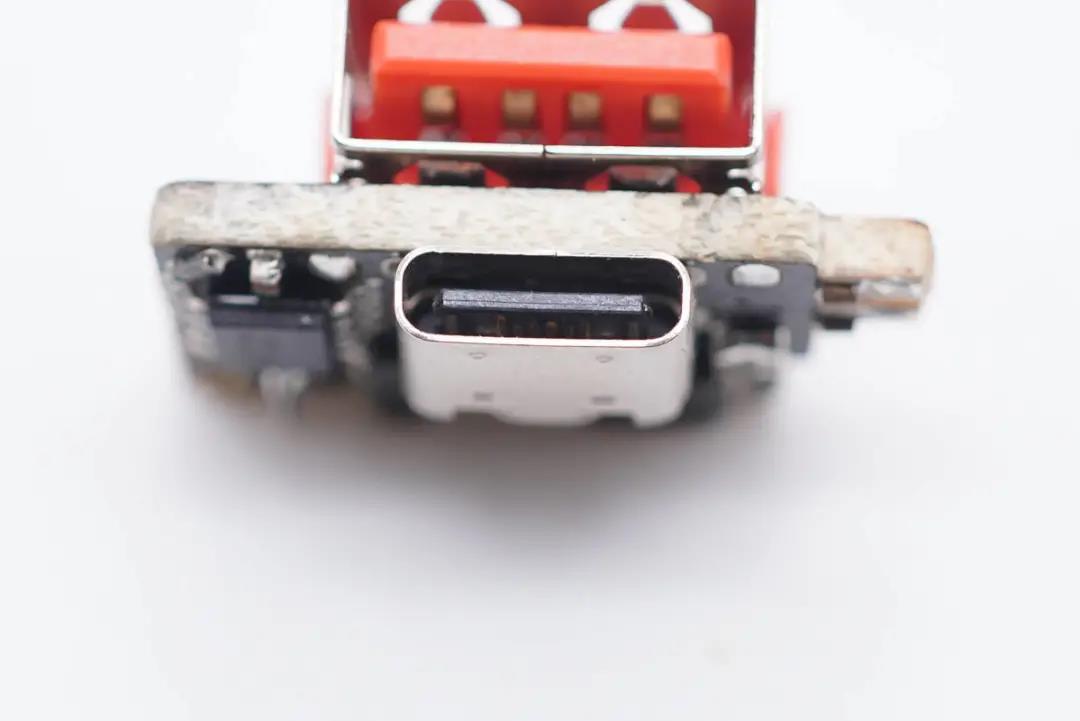

USB-C母座特寫。

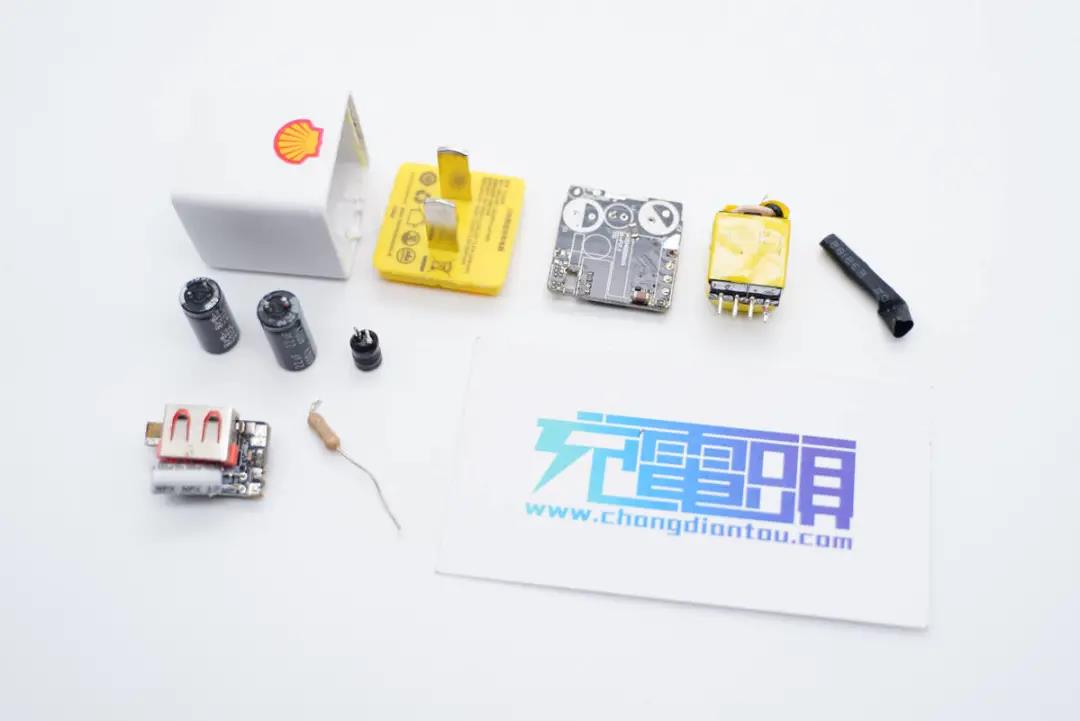

全部拆解完畢，來張全家福。

充電頭網拆解總結

殼牌這款迷你充電器在配備1A1C接口情況下，整體尺寸仍只有30*28*28mm，十分小巧，算是產品的一大亮點。雙口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議，既可以滿足蘋果iPhone 12/13手機 20W快充，對小米、三星等品牌安卓機也有很好的兼容性。

充電頭網通過拆解了解到，模塊初級側的保險電阻、高壓濾波電解電容均做了絕緣處理。采用經典QR開關電源架構，同步整流芯片采用杰華特JW77186B，內置耐壓60V MOSFET，永銘小體積電容進行同步整流輸出濾波，云矽半導體XPD738協議IC控制雙口輸出。除小板堆疊有效利用內部空間外，上述器件的使用也幫助模塊實現小型化。
