最近充電頭網拿到了WEMISS品牌的迷你20W快充套裝，包括充電器和一條1.2米長的C to Lightning線，這套充電套裝支持QC、PD、PPS快充協議，可以很好的滿足iPhone 12 日常20W快充需求。

此外充電器機身小巧光滑邊角圓潤，配備可折疊美規插腳，小巧便攜。此外有黑、白、灰、藍、紅、綠等顏色可選。這套20W快充近期開車，那下面我們就對其進行詳細拆解，看看用料做工如何。

一、WEMISS迷你20W快充外觀

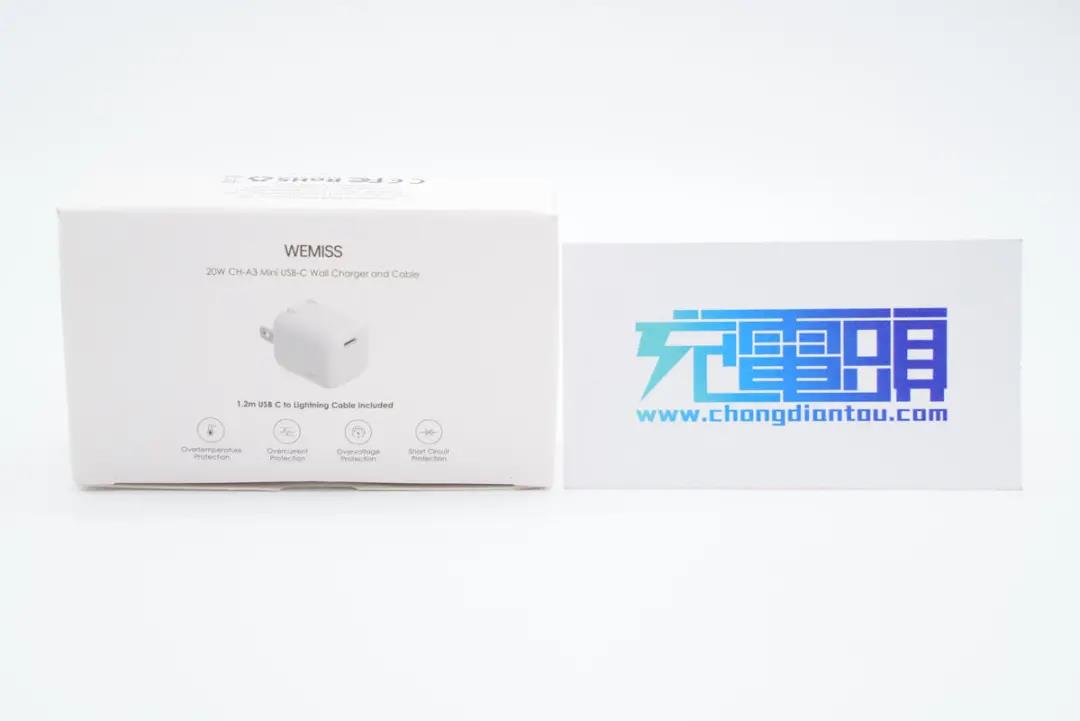

包裝盒正面印有WEMISS品牌、充電器外觀圖以及四大特性標識。

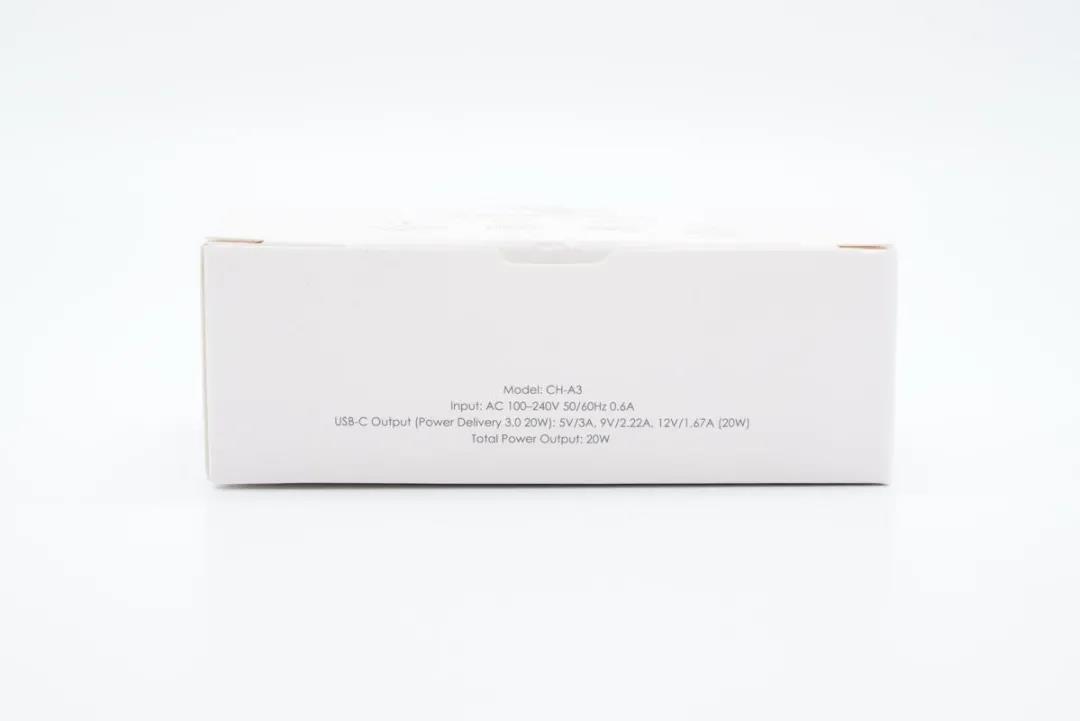

盒子一端印有充電器參數信息。

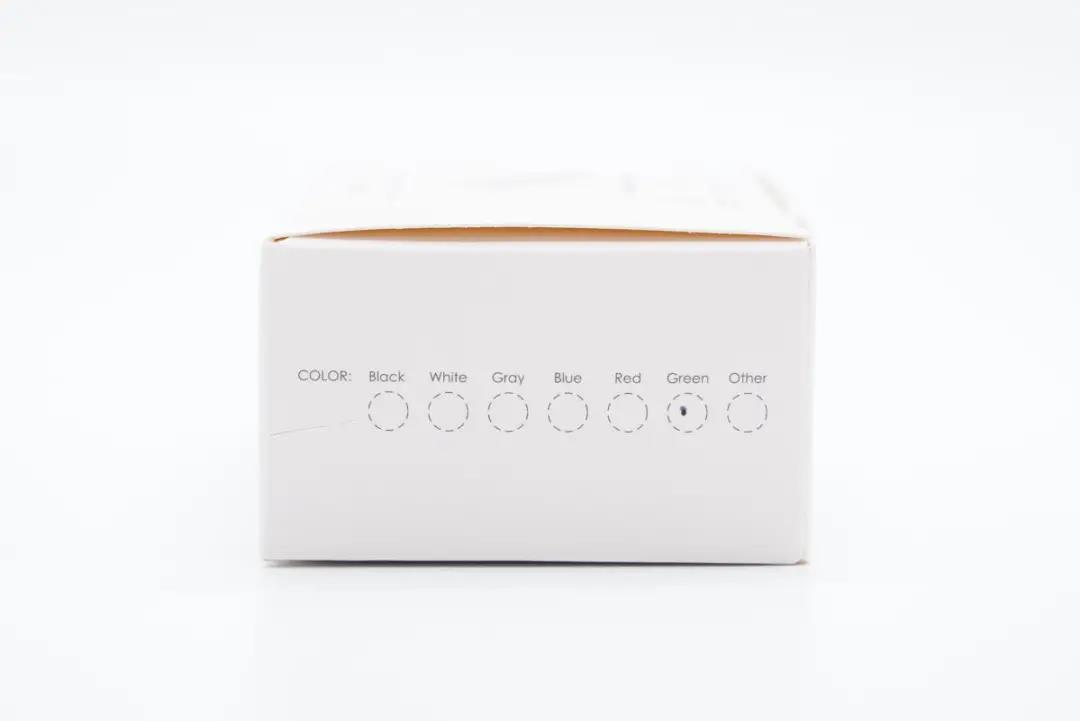

另一端印有充電器可選配色，有黑、白、灰、藍、紅、綠等顏色可選。

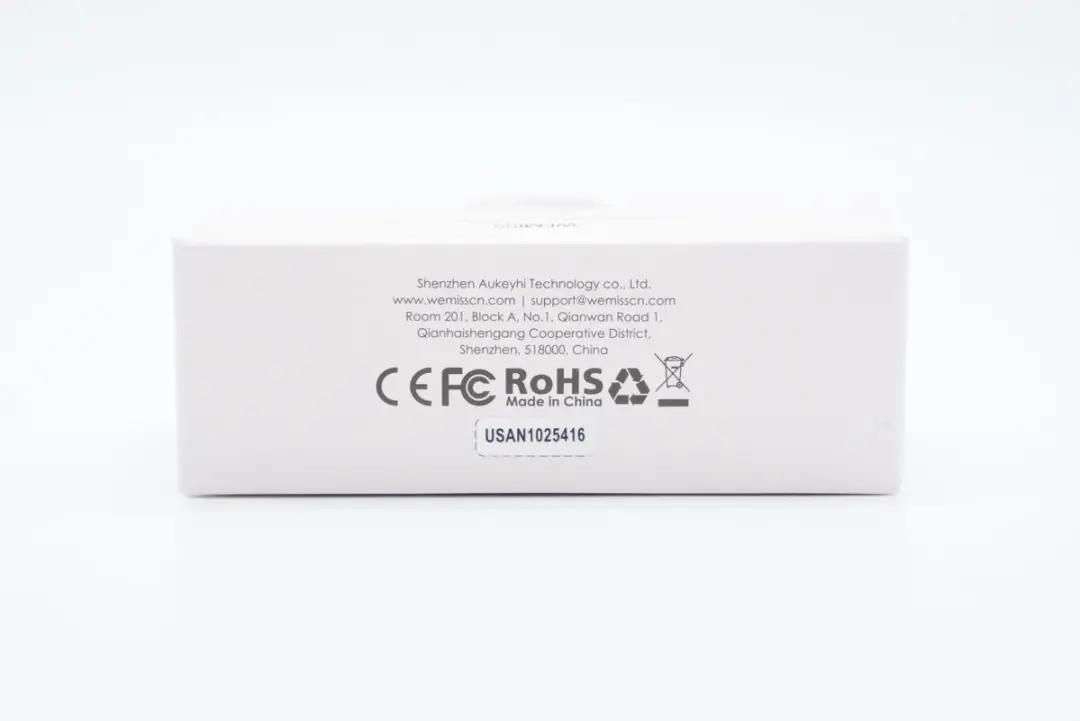

底部印有商家和認證信息。

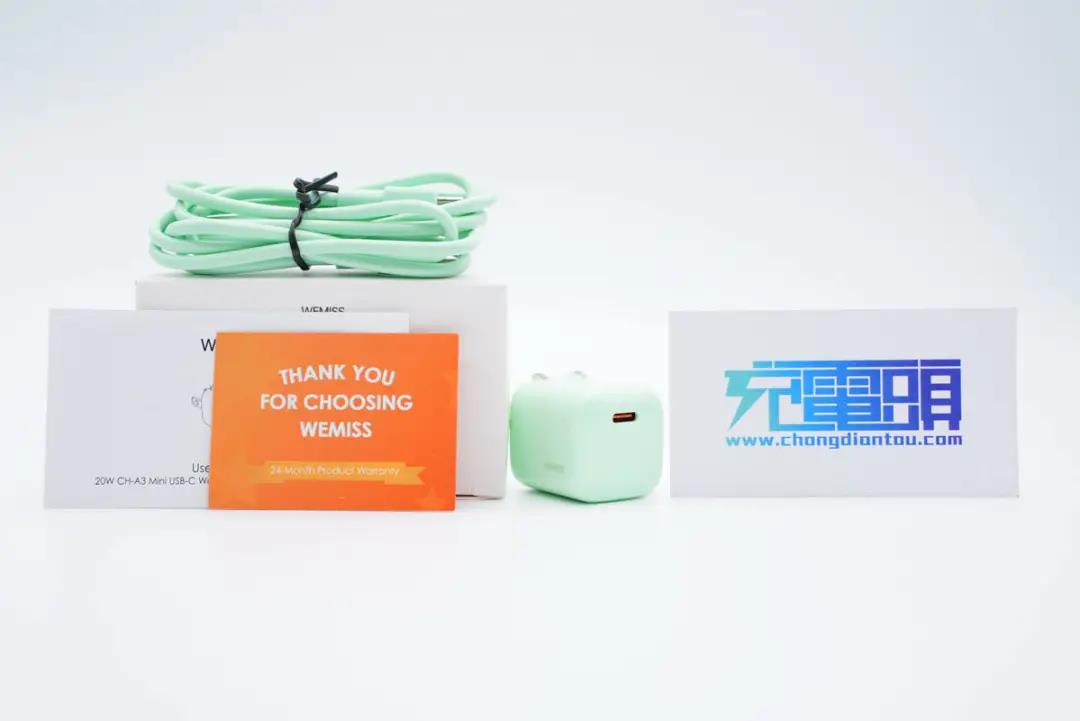

包裝盒內含充電器、C to Lightning線、說明書和感謝小卡片。

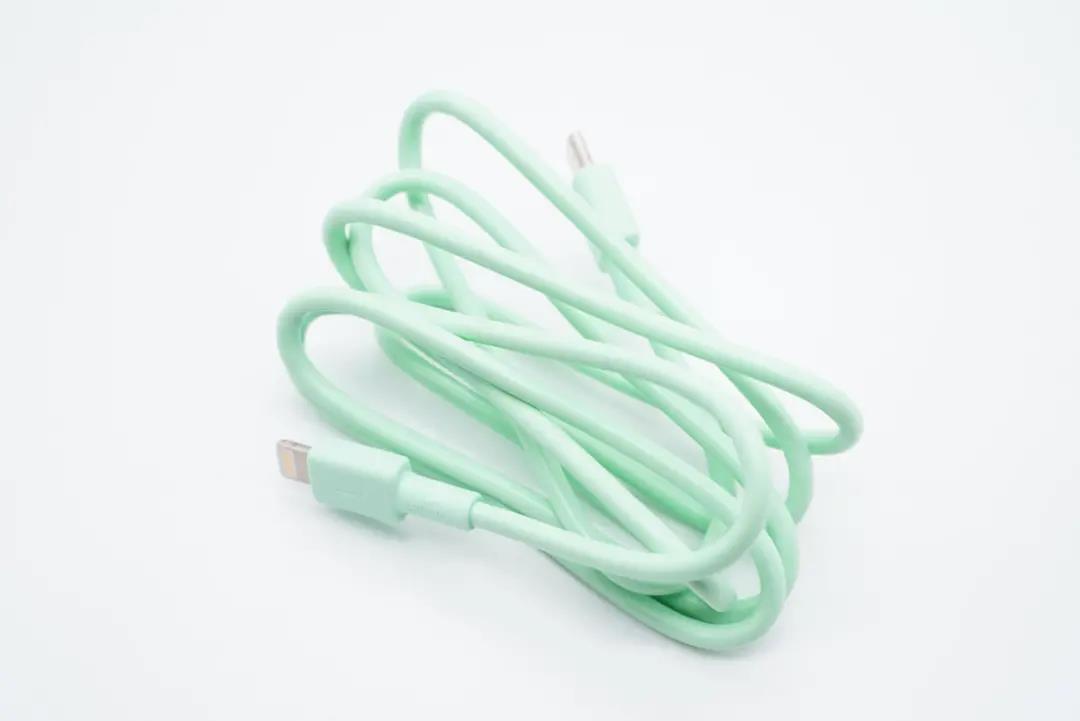

本次拆解的是綠色款，附帶的Lightning線不例外也是綠色的。

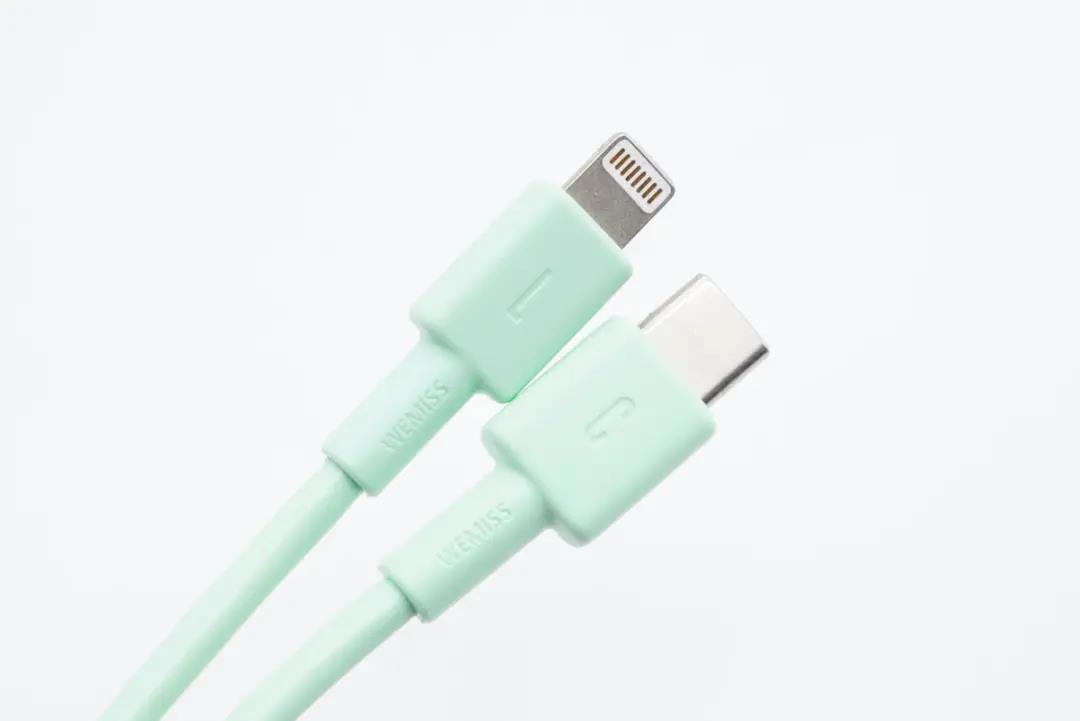

線纜做了抗彎折處理，網尾處凹印WEMISS品牌logo，兩個線頭塑料殼上則分別凹印L和C字樣。

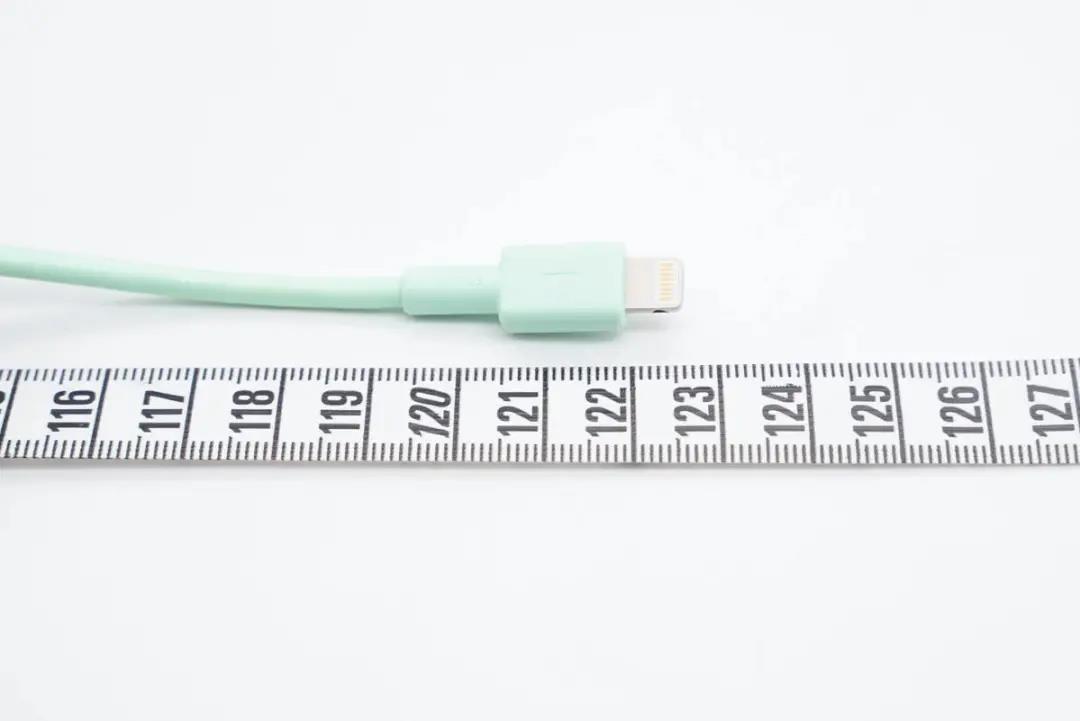

測得線纜長度約為122.5cm。

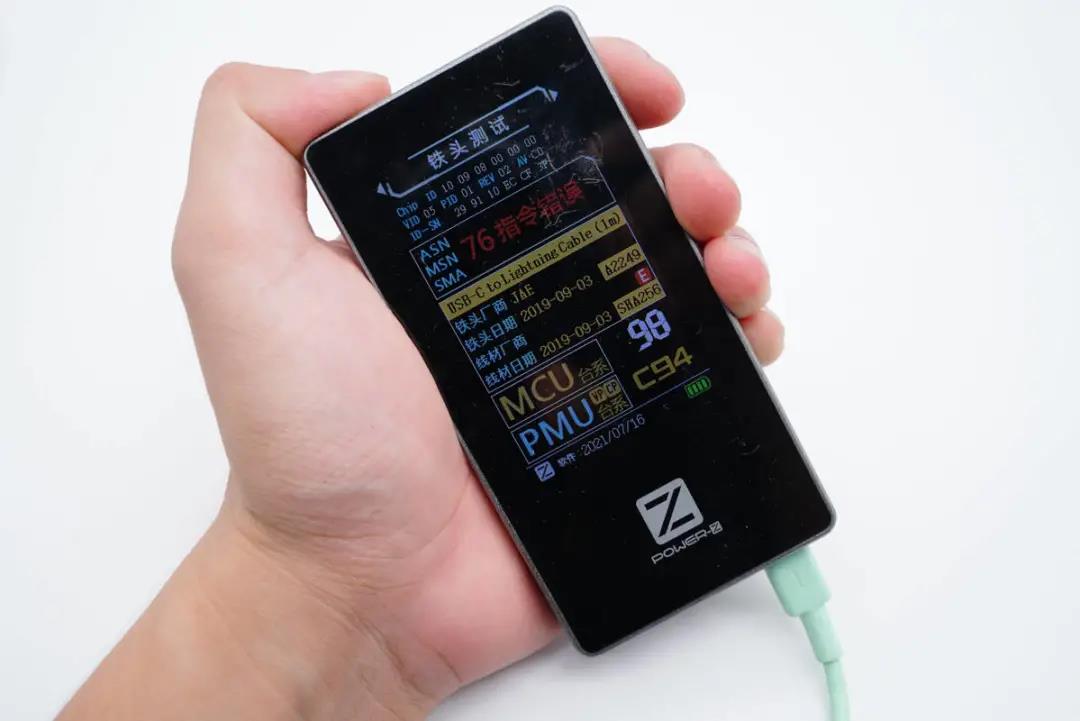

使用ChargerLAB Power-Z MF001測試儀對Lightning端子進行測試，測得MCU、PMU均為臺系，評分為98分。

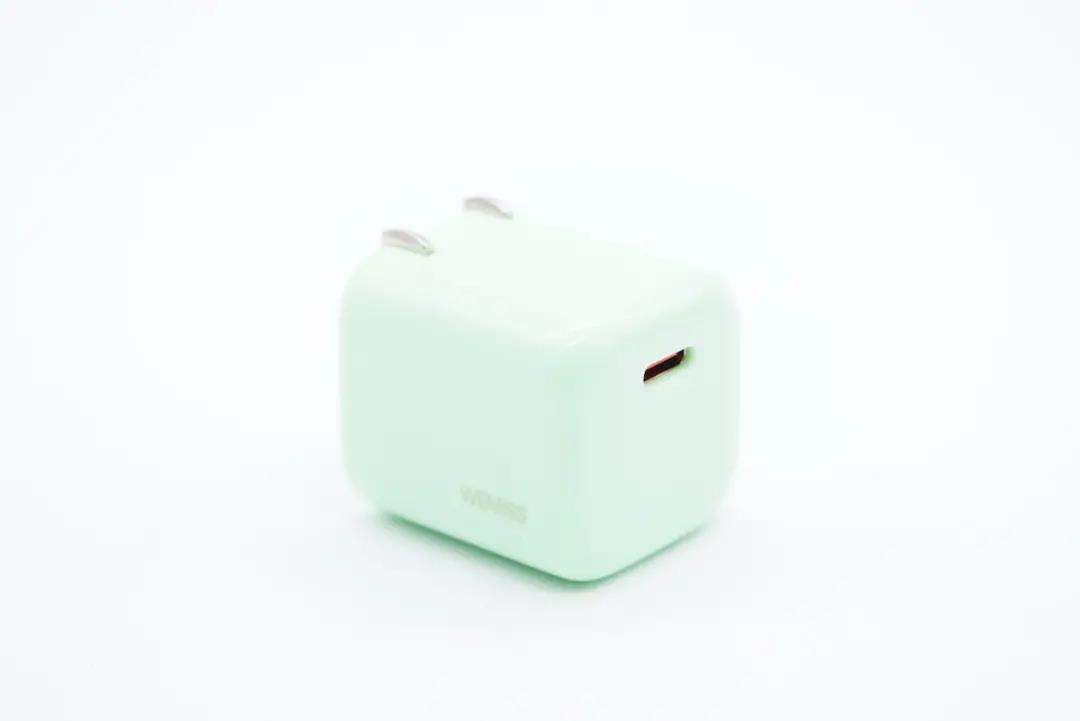

充電器機身高光亮面處理，邊角過渡圓潤，使用手感好顏值也不錯。

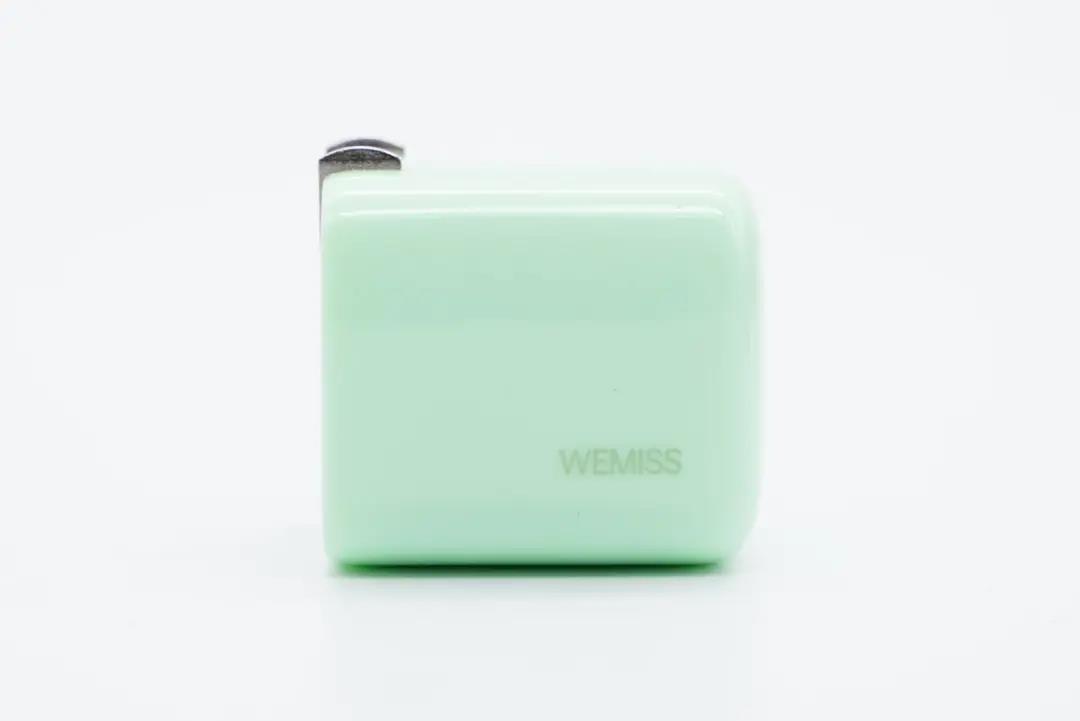

機身側面印有WEMISS品牌logo。

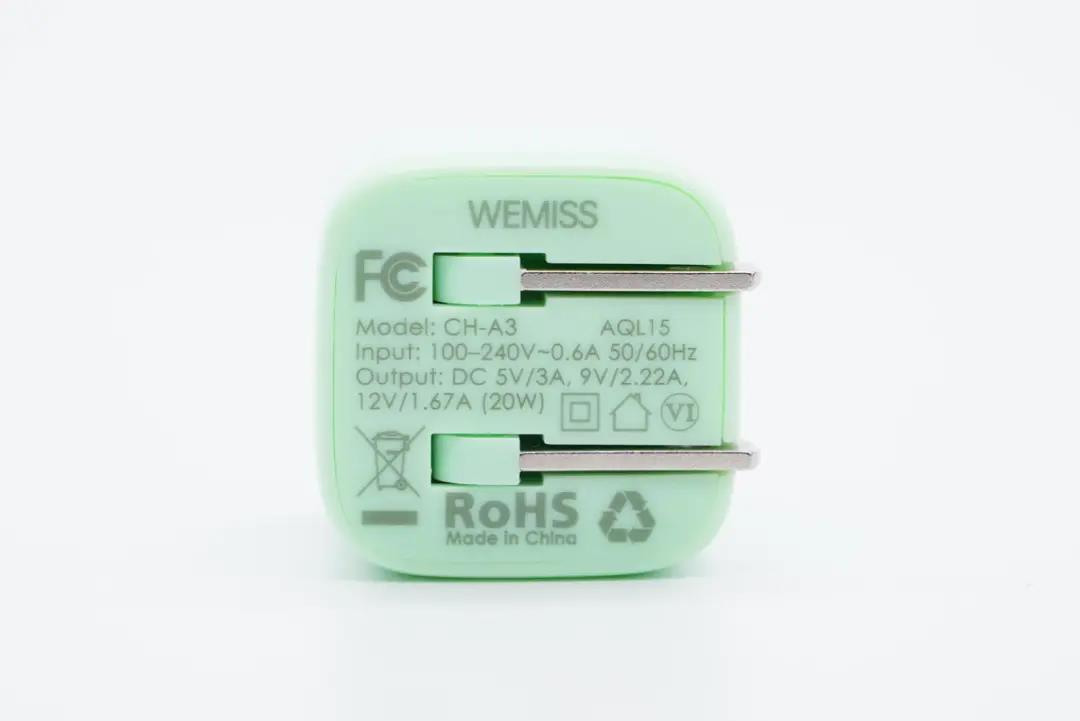

充電器輸入端外殼上印有相關參數信息

型號：CH-A3

輸入：100-240V~50/60HZ 0.6A

輸出：5V3A、9V2.22A、12V1.67A

產品已經通過了CE、FCC、RoHS認證，以及VI級能效認證。

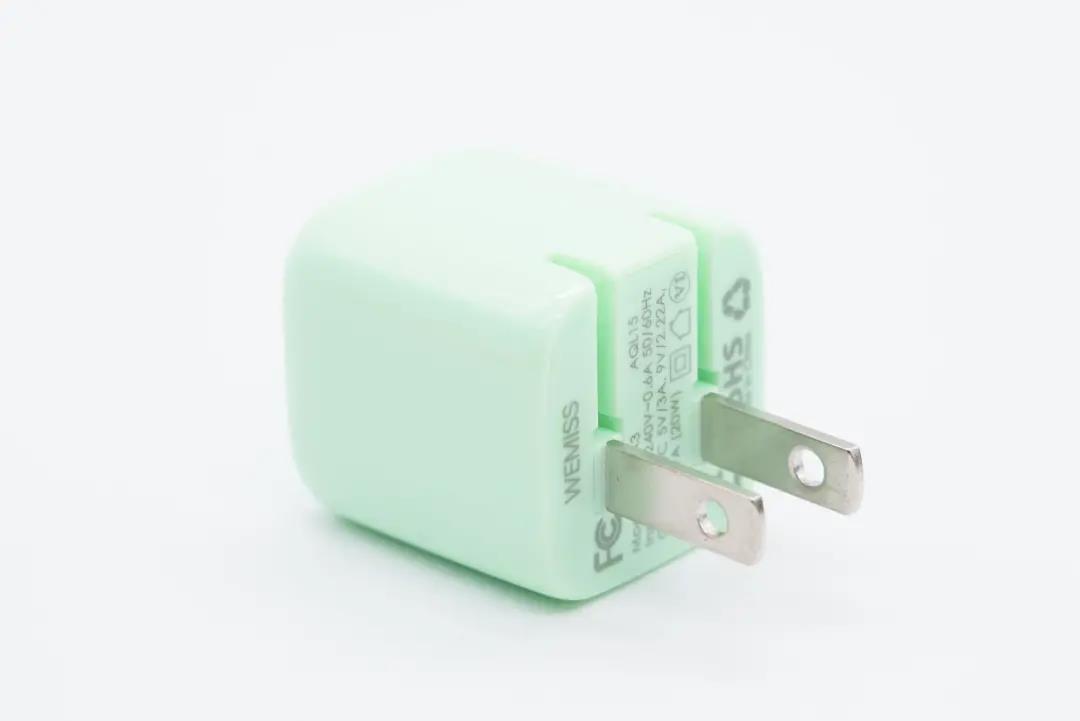

配備的是可折疊美規插腳，外出攜帶方便。

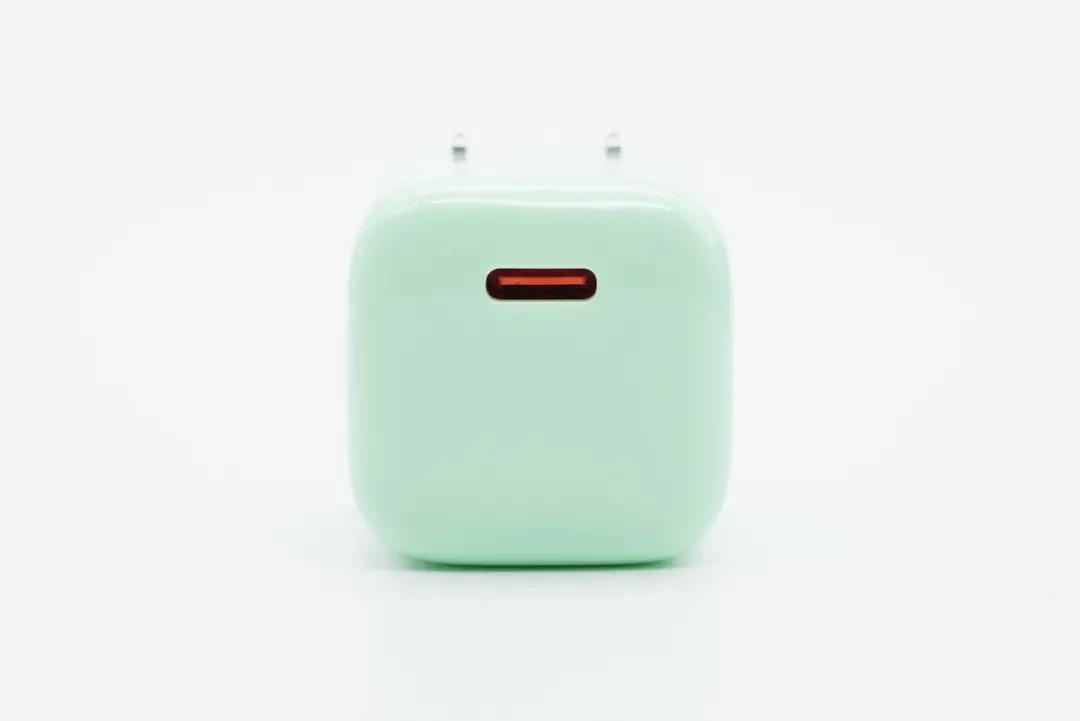

輸出頂面配有單USB-C口，紅色膠芯不露銅。

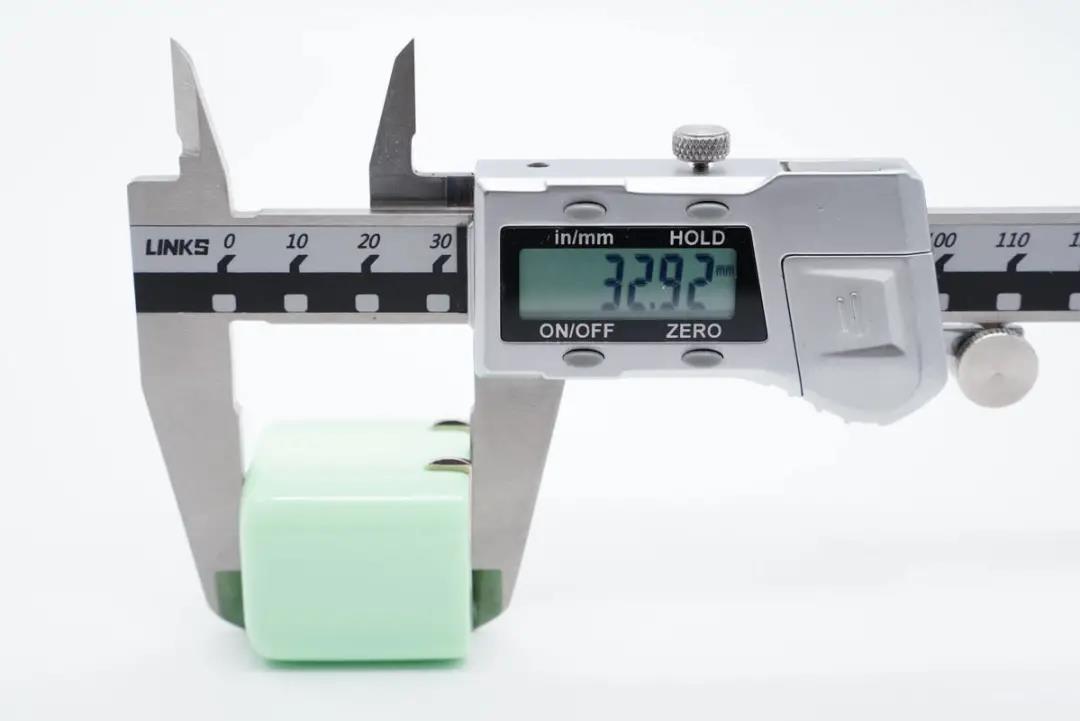

測得充電器機身高度為32.92mm。

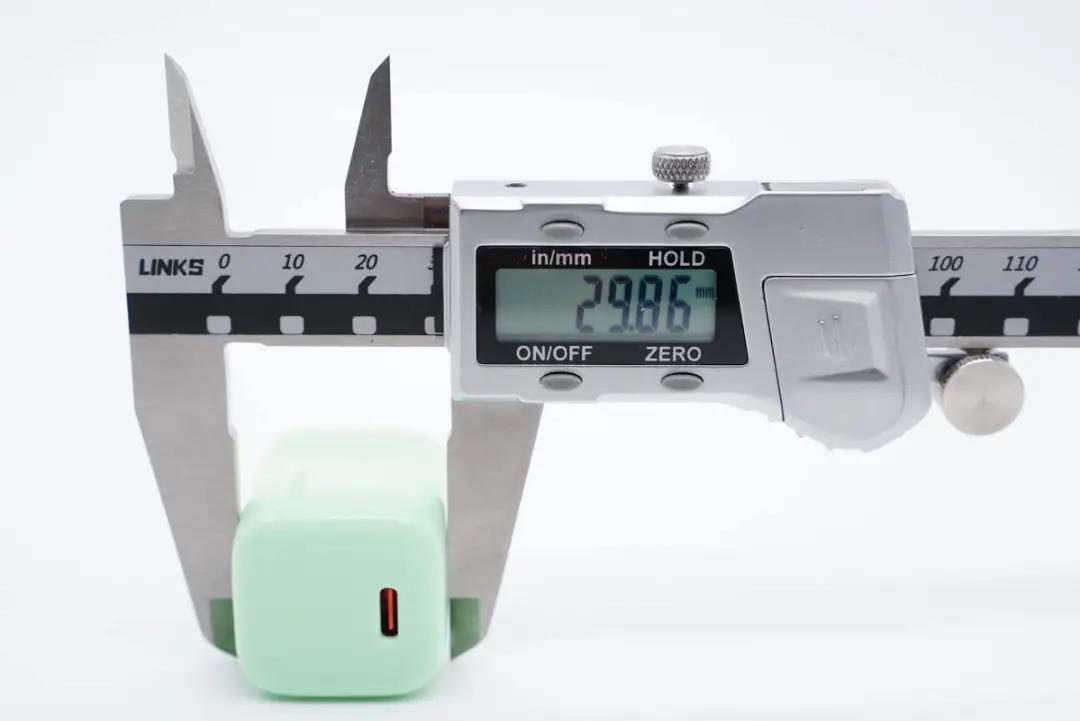

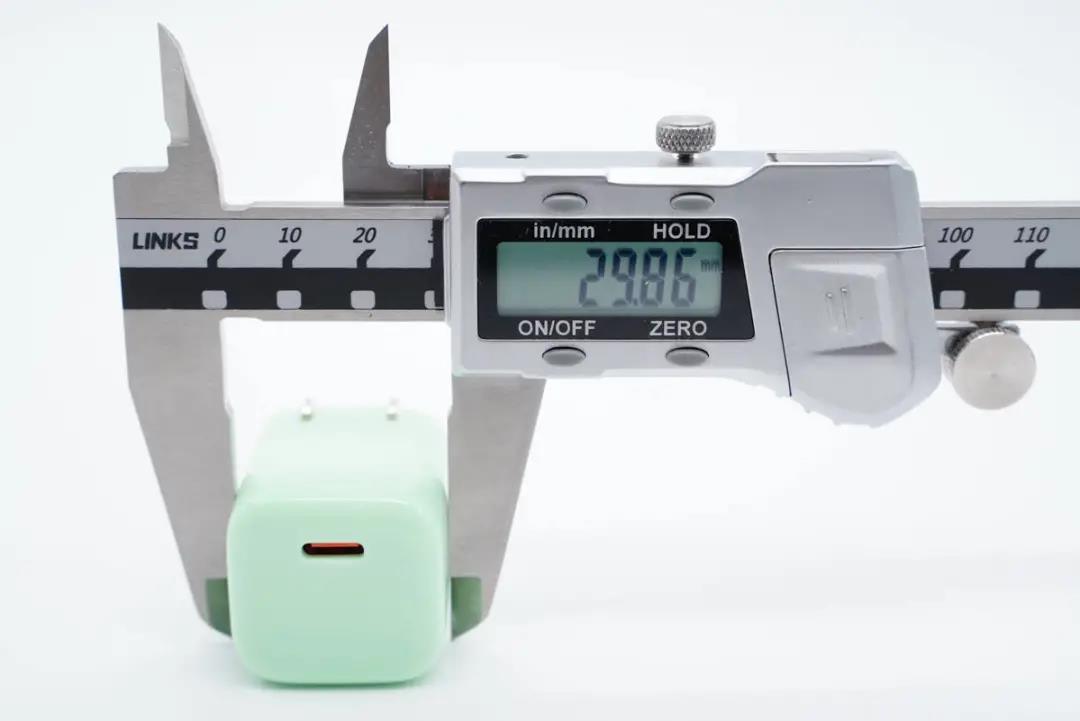

寬度為29.86mm。

厚度也是29.86mm。

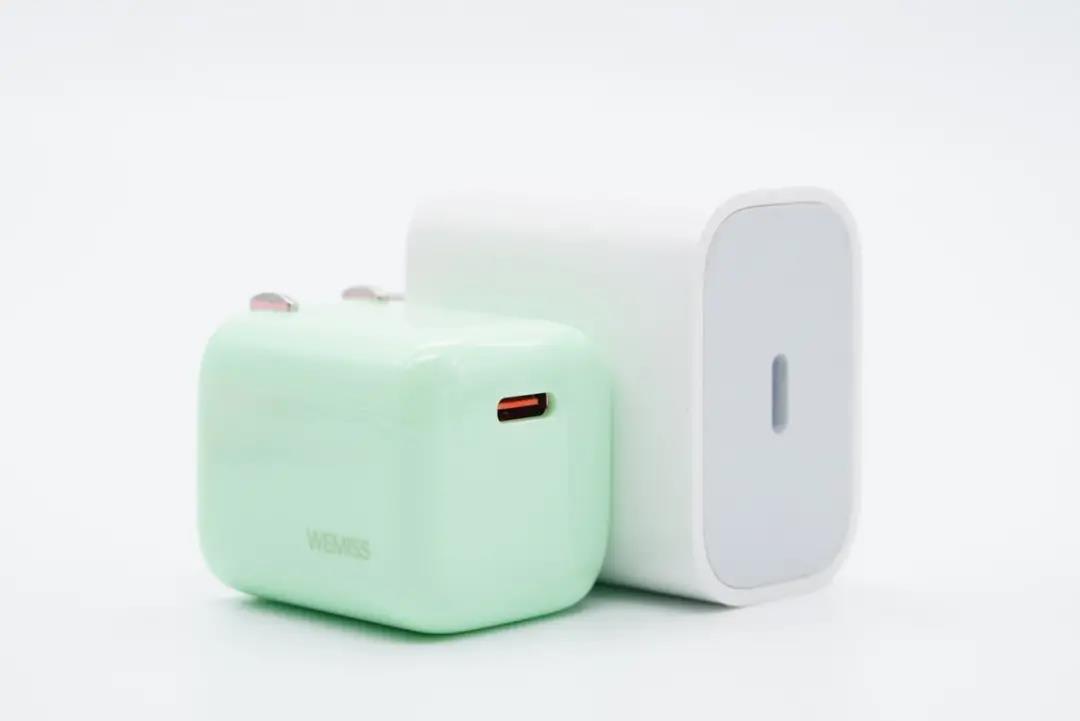

和蘋果20W充電器直觀對比，在配備折疊插腳的情況下，體積優勢仍非常大。

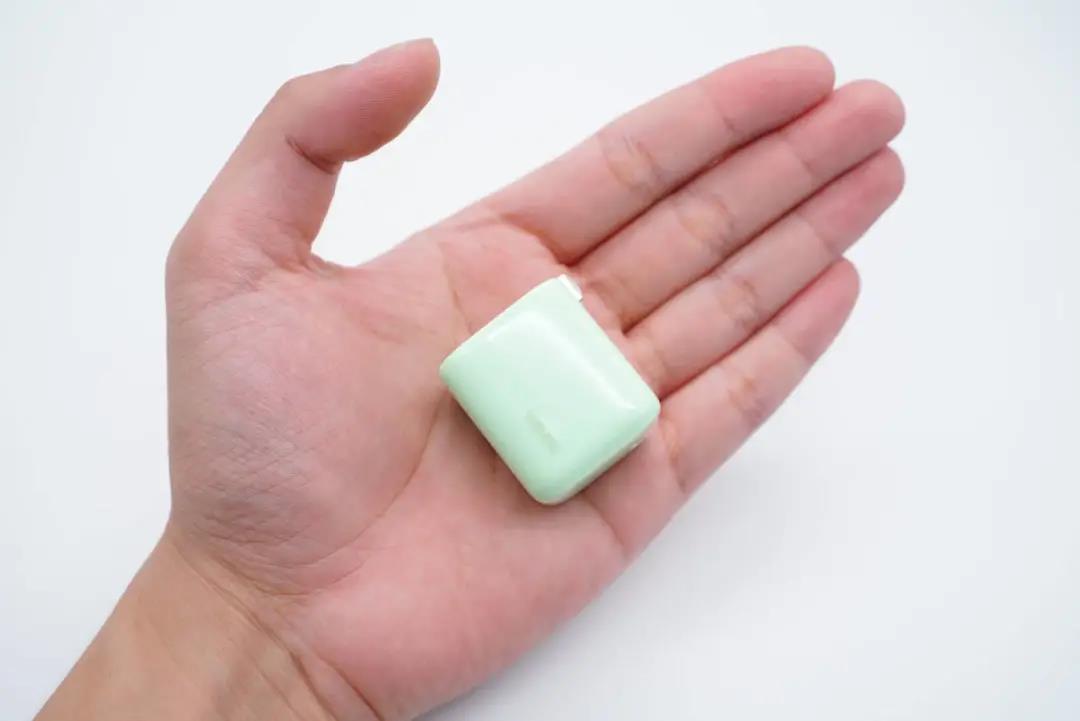

拿在手上直觀感受，十分小巧。

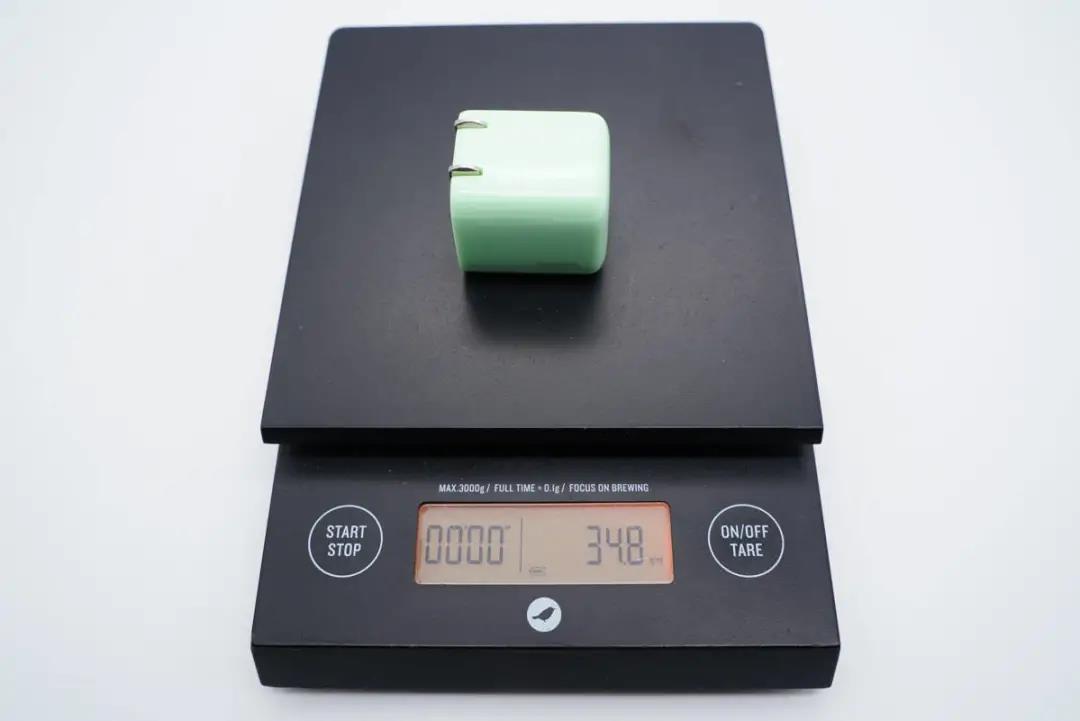

凈重約為35g。

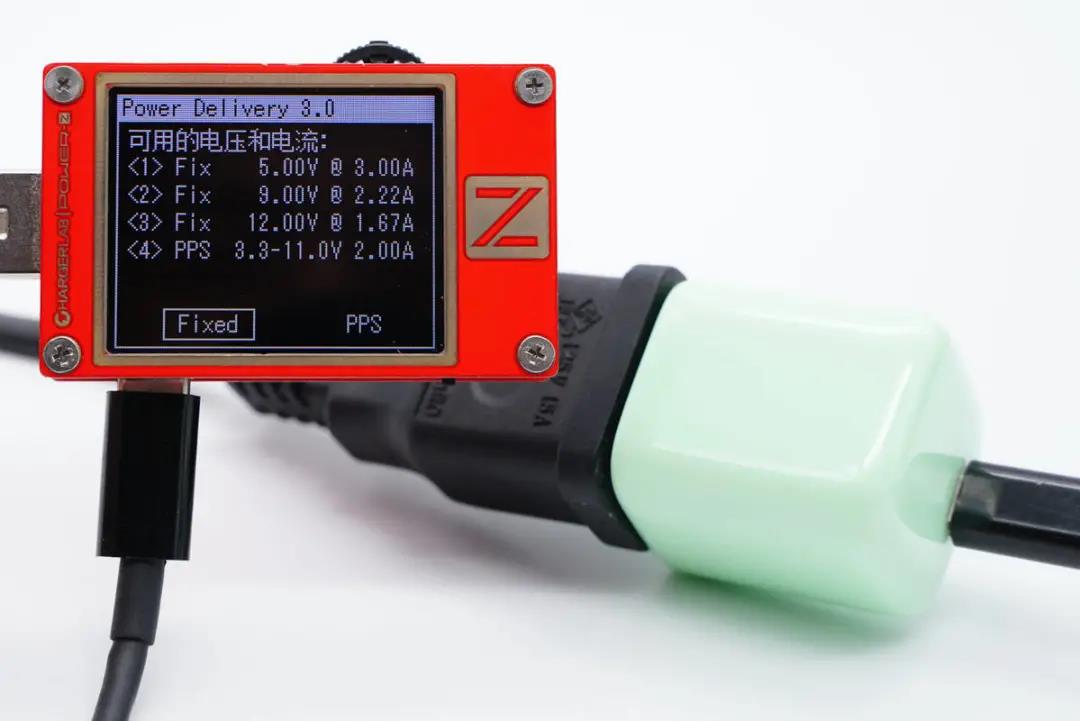

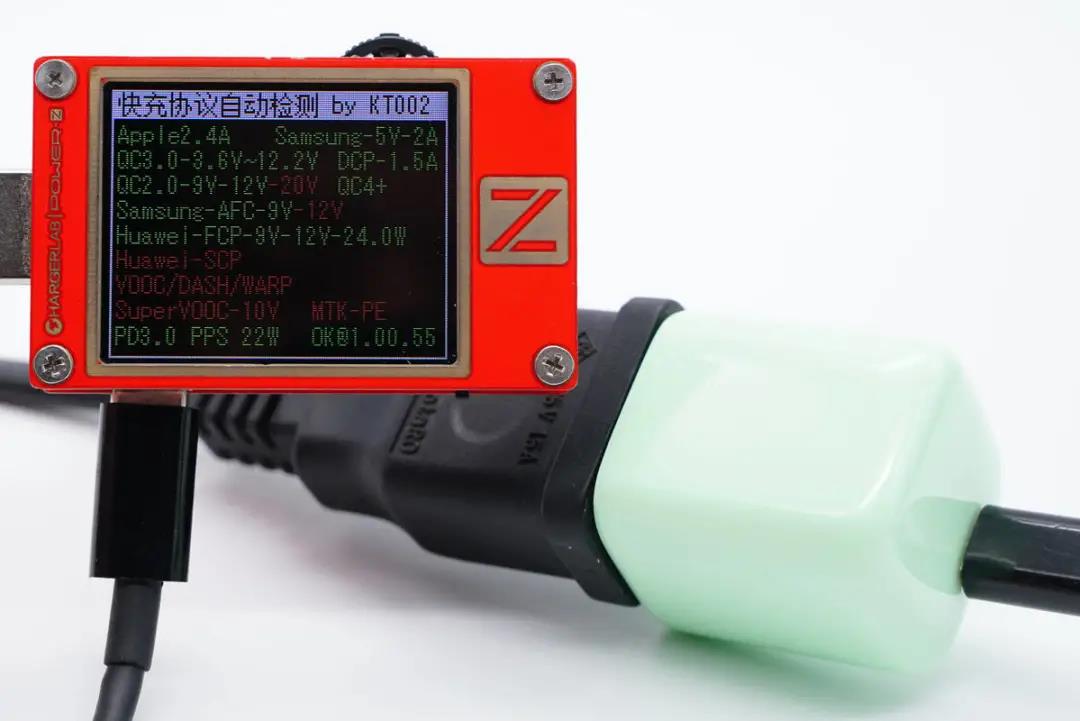

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

此外還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-11V2A PPS電壓檔位。

二、WEMISS迷你20W快充拆解

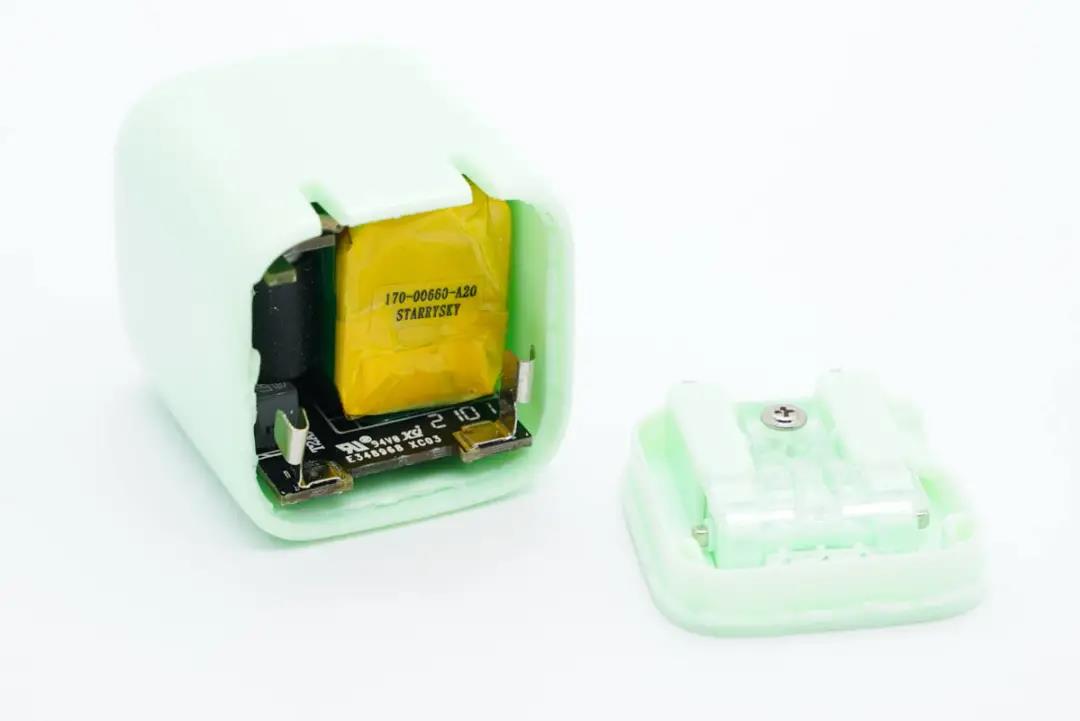

將輸入端外殼拆開，插腳使用螺絲和塑料板固定，PCB板前端設有兩個金屬片，接觸式通電。

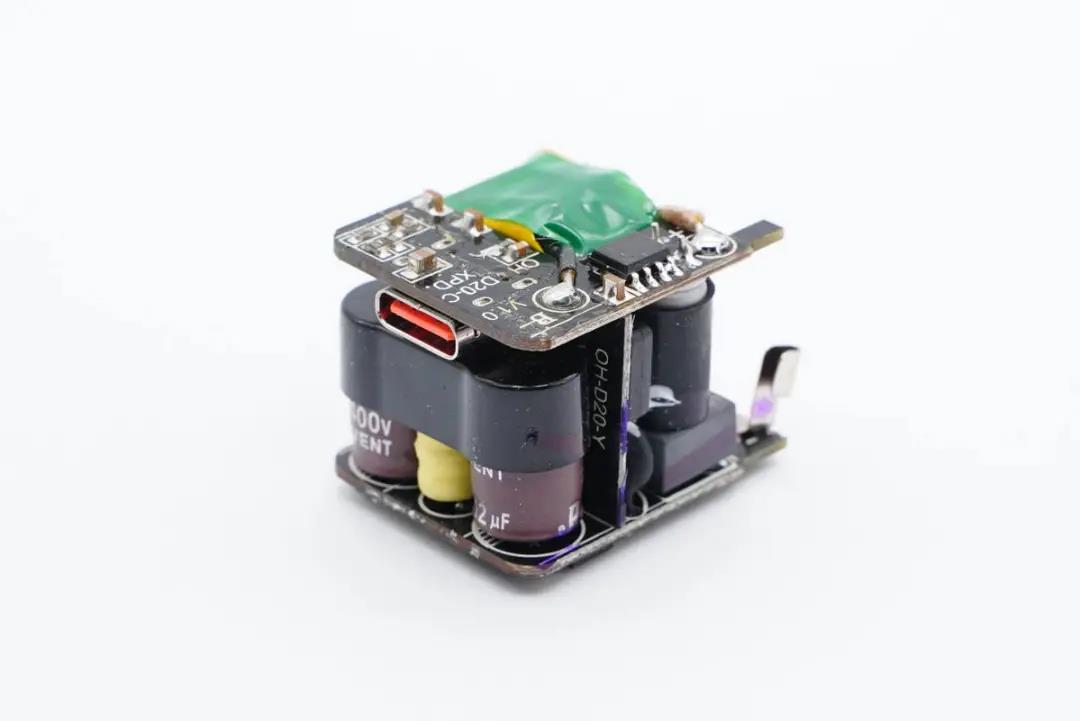

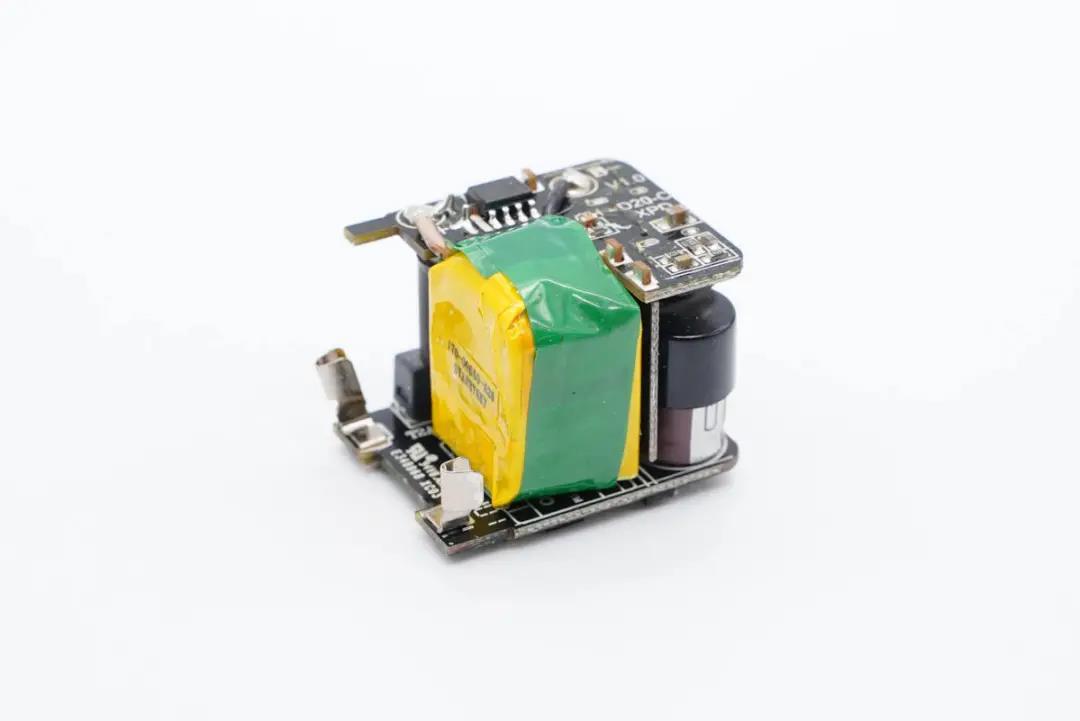

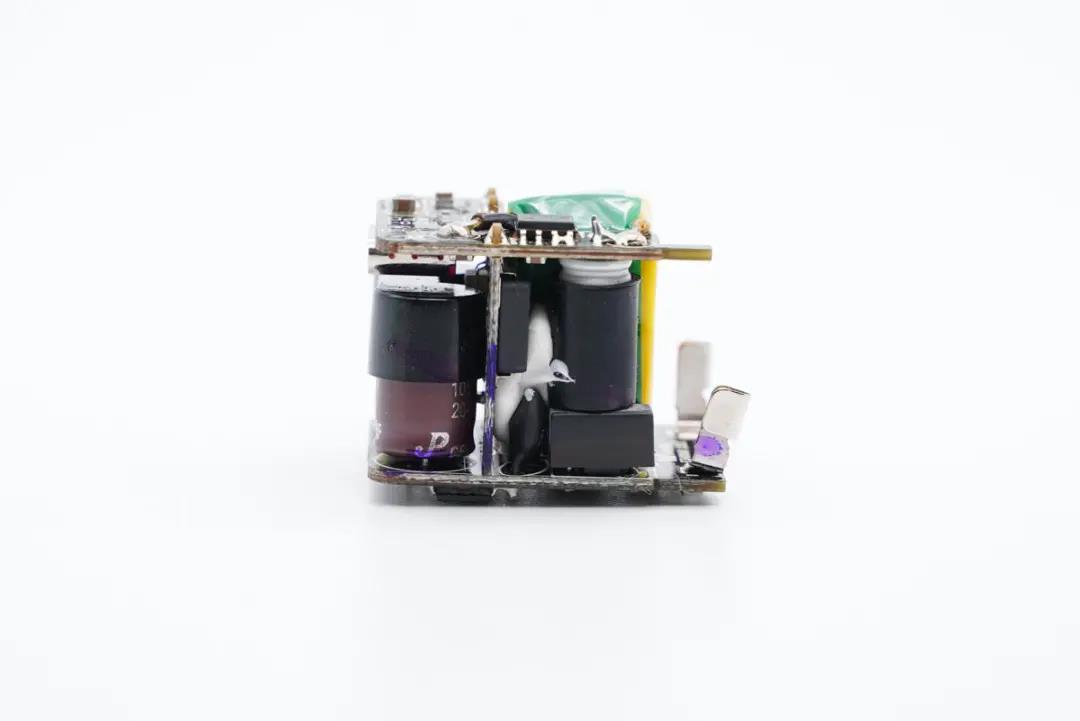

PCBA模塊由三塊小板組合焊接，工字結構。

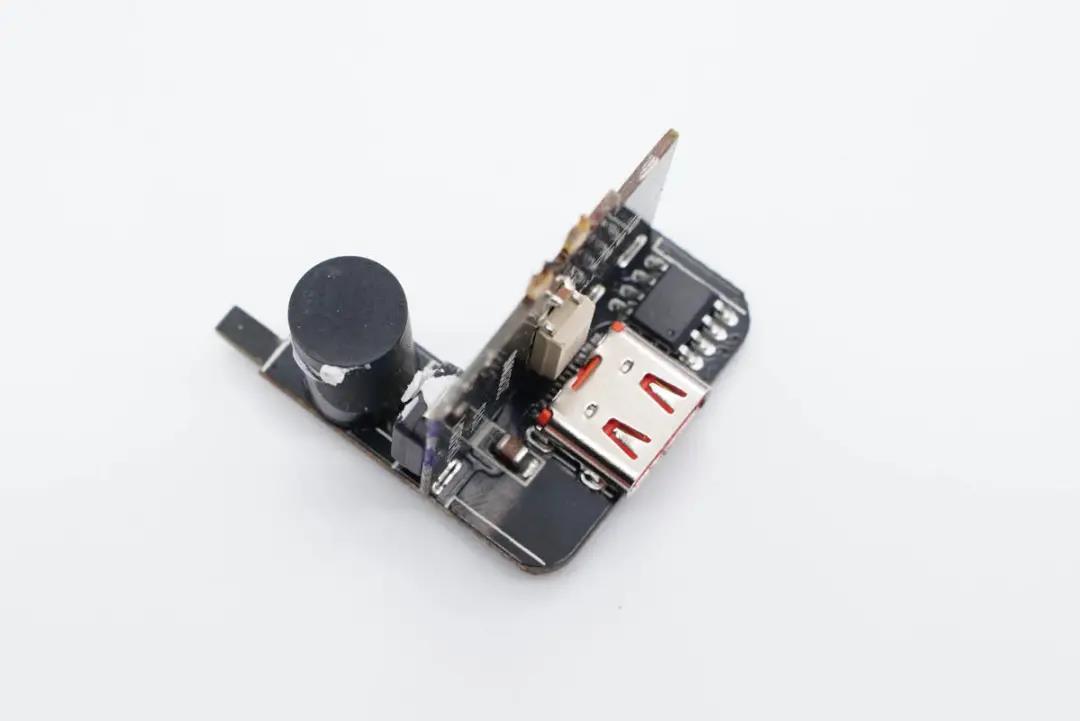

輸出端小板為7字型，空氣區域?qū)儔浩鳎行Эs小模塊所占空間。

連接小板右側有延時保險絲和NTC熱敏電阻，左側是高壓濾波電解電容。

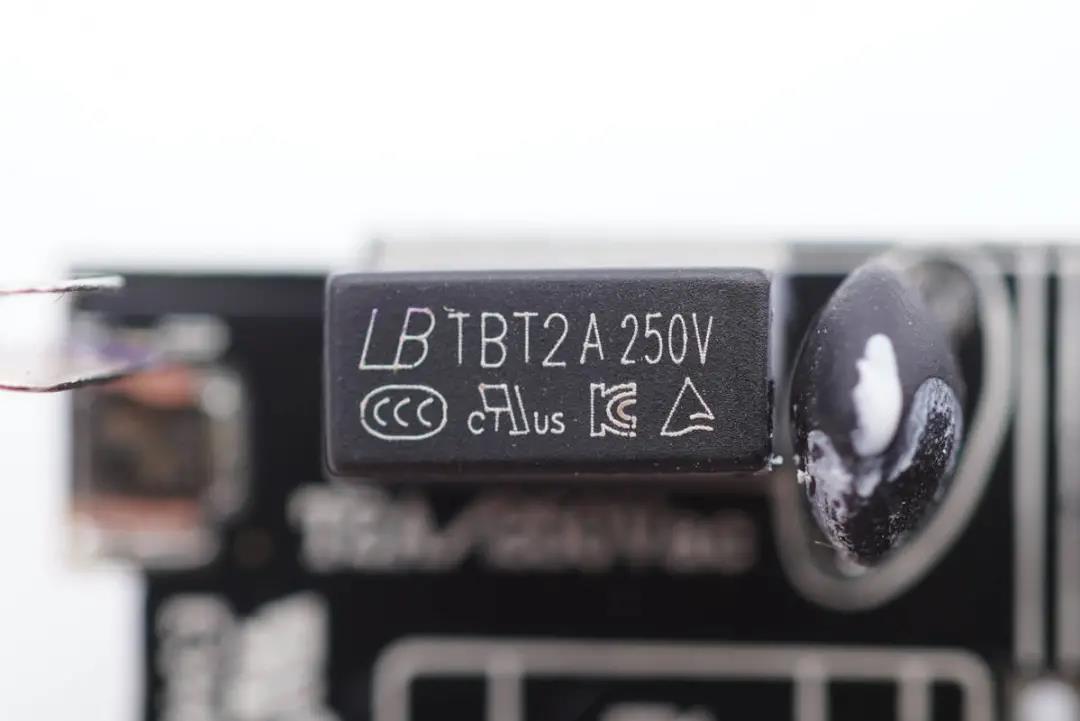

延時保險絲來自藍寶，規格為2A 250V。

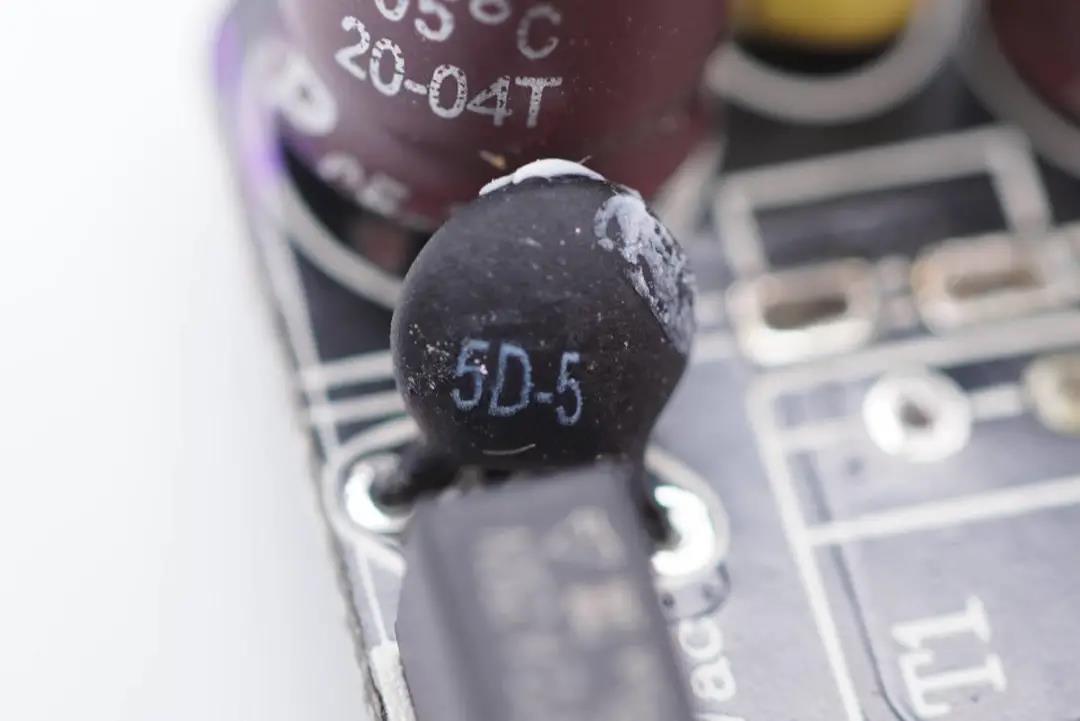

NTC熱敏電阻用于抑制輸入浪涌電流，減小充電器插電時的沖擊電流。，

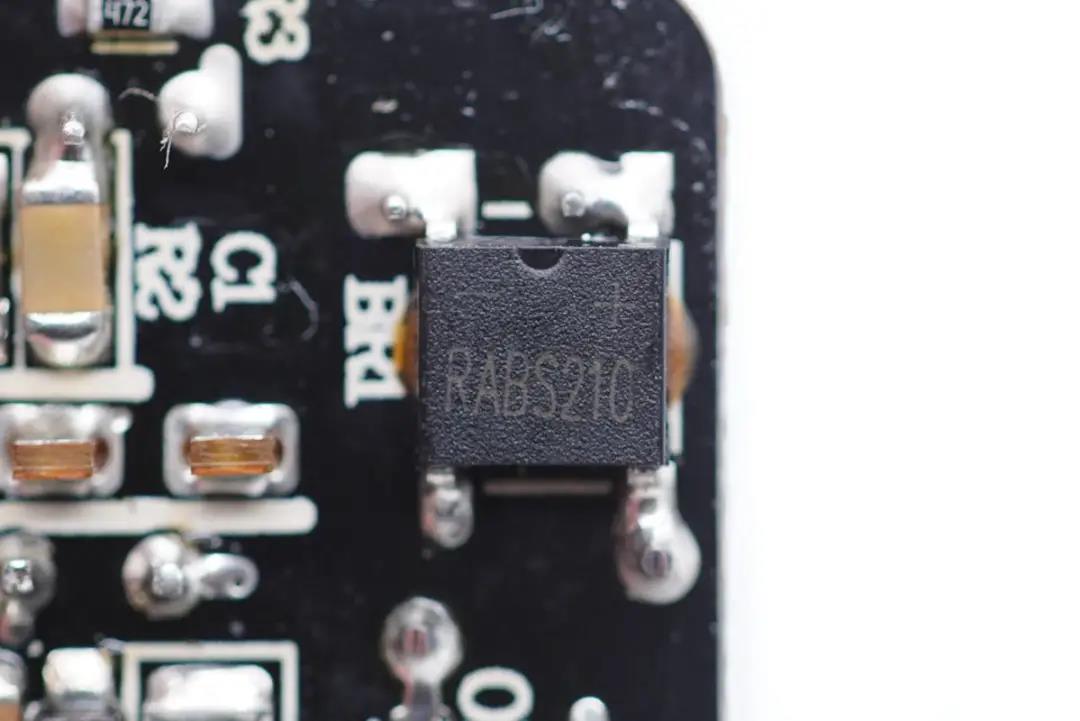

RABS210整流橋特寫。

兩個高壓濾波電解電容外套塑料殼絕緣，此外還有一顆工字電感。

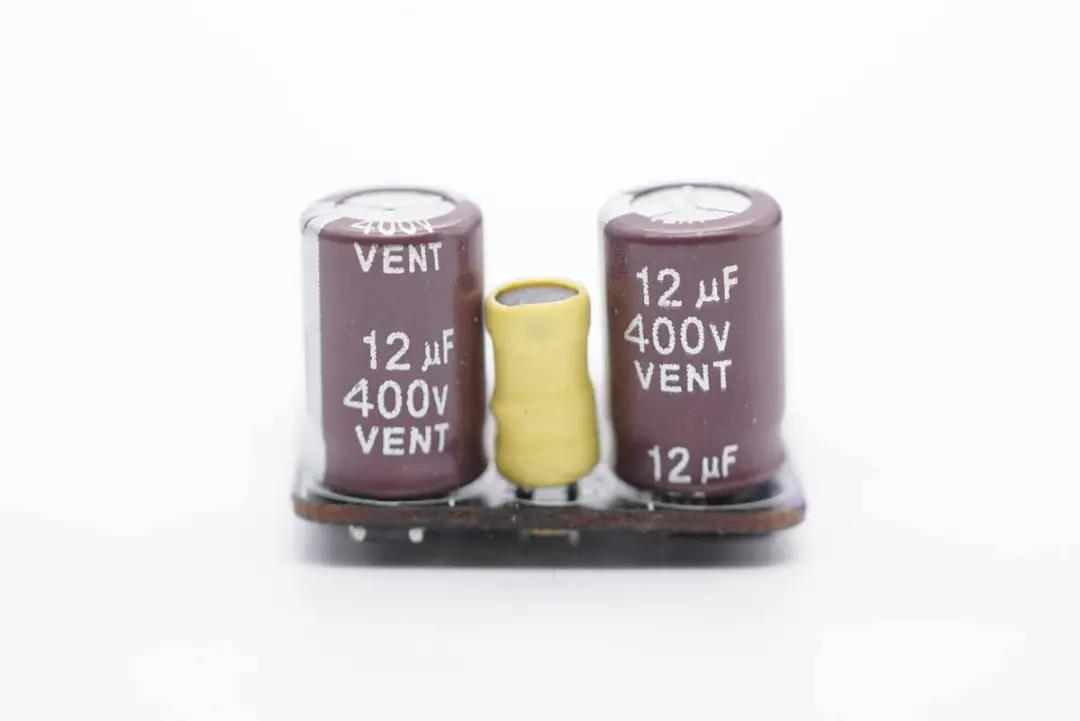

兩顆高壓濾波電解電容規格都是400V 12μF，工字電感外套熱縮管保護。

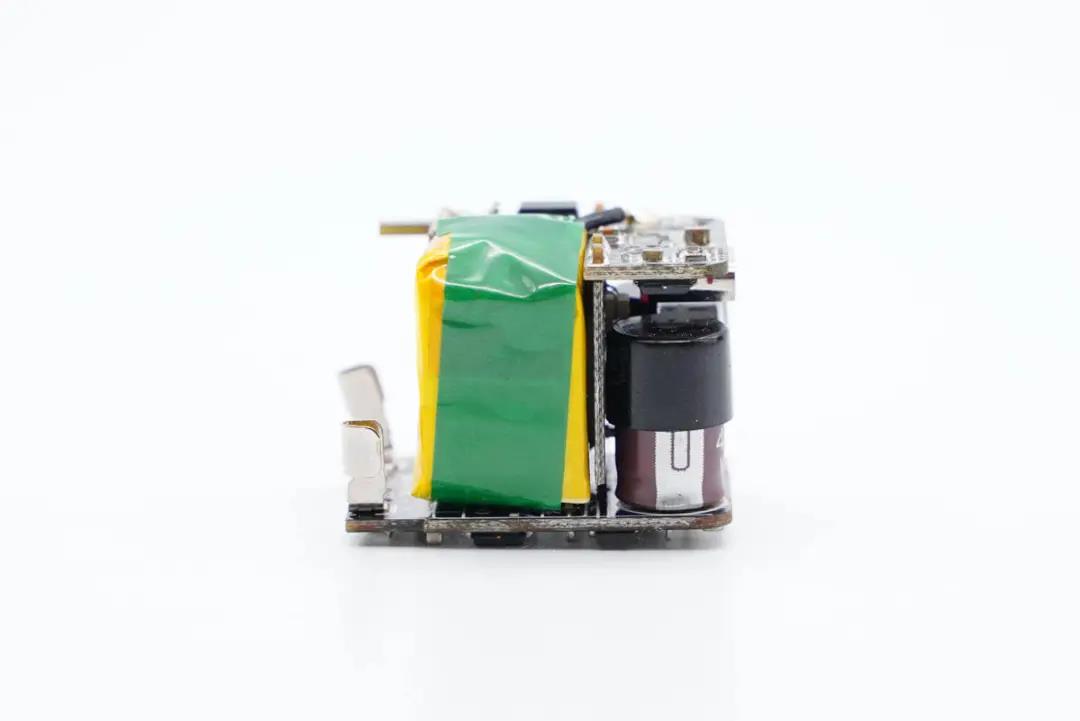

輸入端小板另一側還有變壓器。

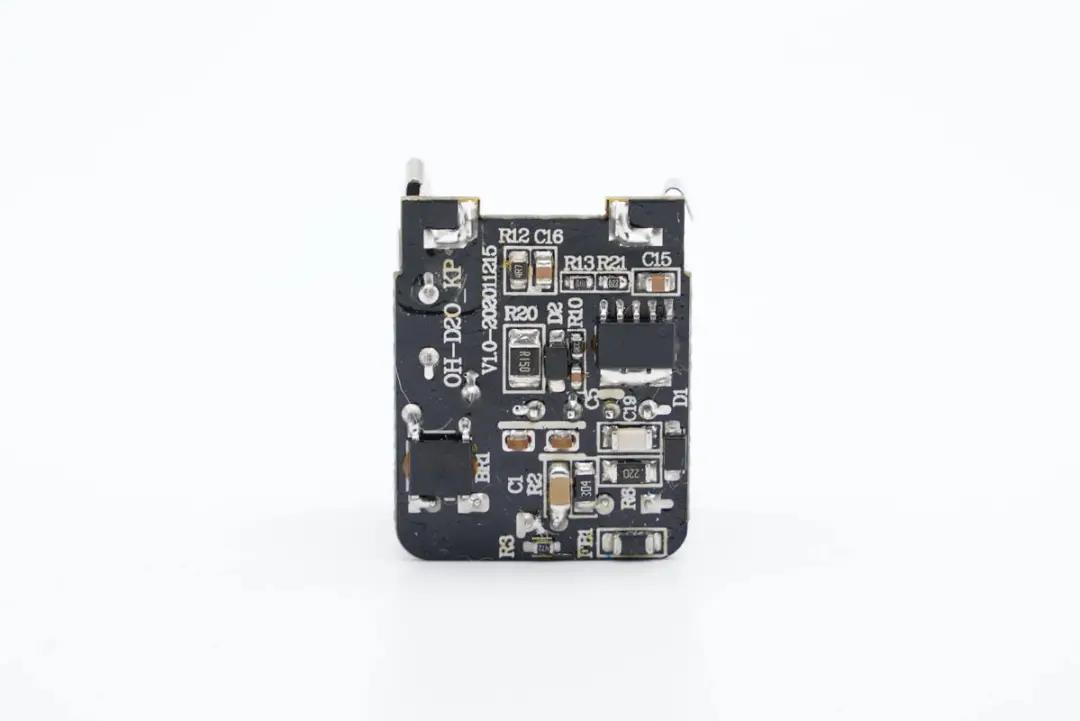

背面設有整流橋和開關電源主控芯片。

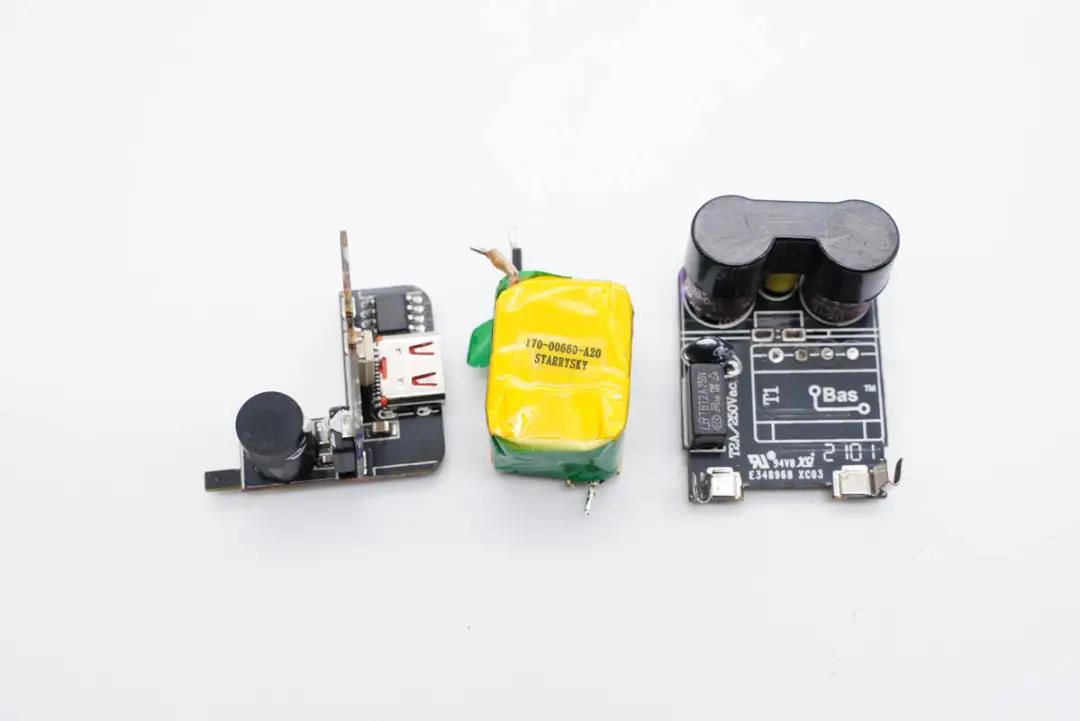

將模塊拆分開。

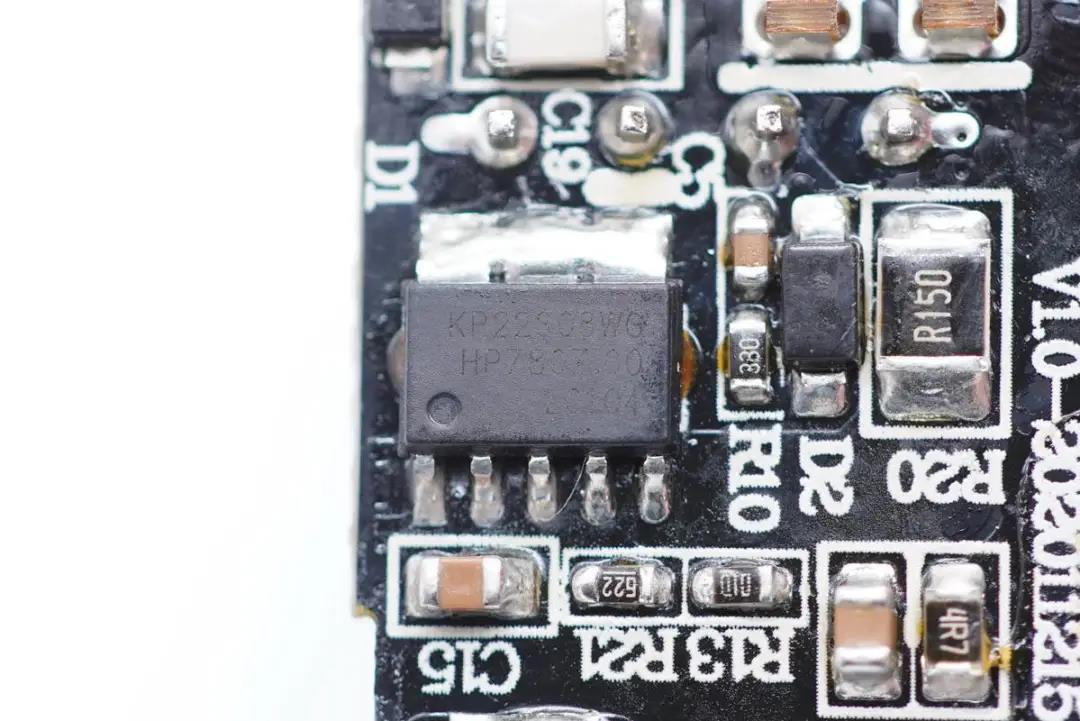

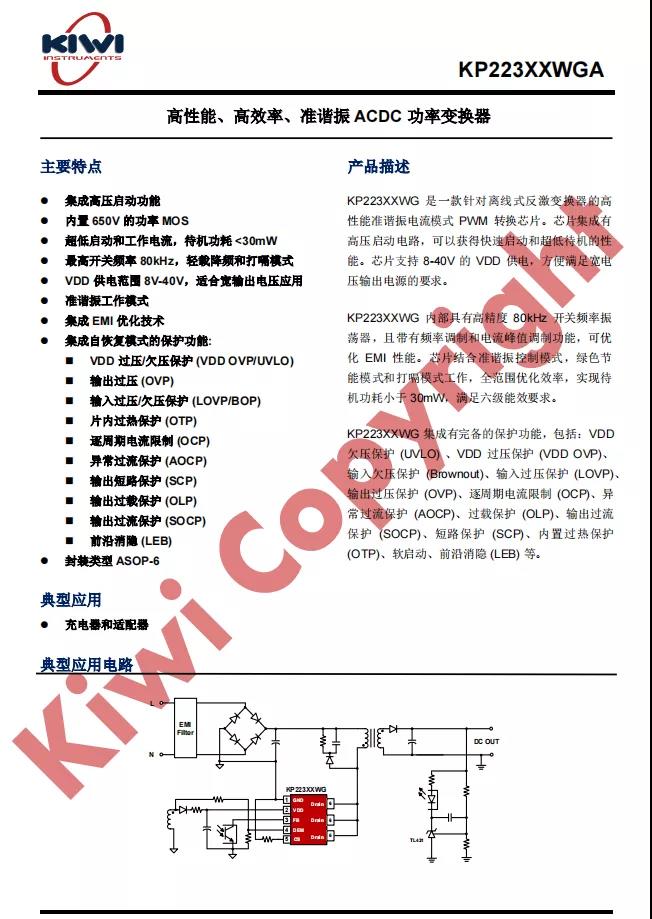

開關電源主控芯片采用必易微KP22308WGA，這是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。集成有高壓啟動電路，可以獲得快速啟動和超低待機性能；芯片支持 8-40V的VDD供電，滿足寬電壓輸出電源的要求。

KP22308WGA內部具有高精度80KHz開關頻率振蕩器，且?guī)в蓄l率調制和電流峰值調制功能，優化EMI性能。芯片結合準諧振控制模式，綠色節能模式和打嗝模式，全范圍優化效率，實現待機功耗小于30mW，滿足六級能效要求。

KP223XXWG集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護 （VDD OVP）、輸入欠壓保護（Brownout）、輸入過壓保護（LOVP）、輸出過壓保護（OVP）、逐周期電流限制（OCP）、異常過流保護 （AOCP）、過載保護（OLP）、輸出過流保護 （SOCP）、短路保護（SCP）、內置過熱保護（OTP）、軟啟動、前沿消隱 （LEB） 等。獨有的ASOP6封裝實現了更好的散熱性能。該系列產品使用不同的內置MOSFET，其中KP223315AWGA能夠滿足30W的快充需求，性能優，體積小。

此外必易微還推出了KP22035WGA產品，8~75V寬VDD電壓范圍，滿足客戶3.3~20V寬范圍30W快充需求

充電頭網拆解了解到，必易微快充芯片還被安克可折疊迷你20W快充、NEOQUICK 65W 2C1A三口快充、宜麗客45W PD快充充電器、THEONE 65W 1A1C快充充電器、紫米新款20W PD快充、品勝迷你20W 1A1C快充、傲基20W PD快充、努比亞22.5W方糖快充等快充產品采用。

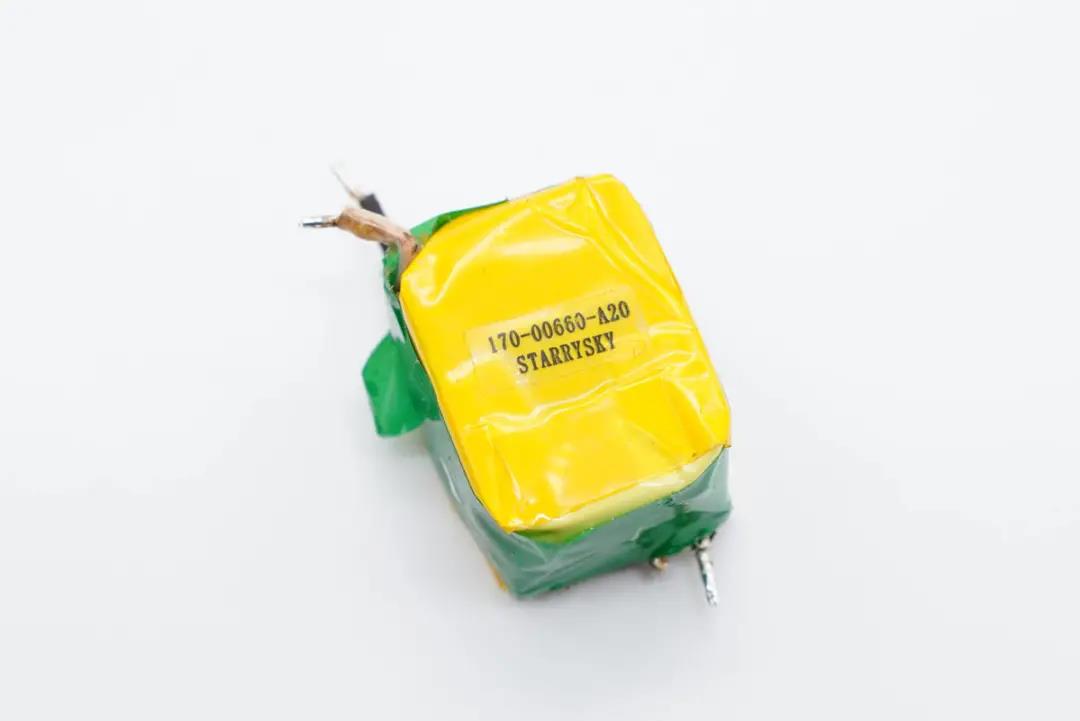

變壓器特寫，采用黃綠絕緣膠帶嚴密包裹。

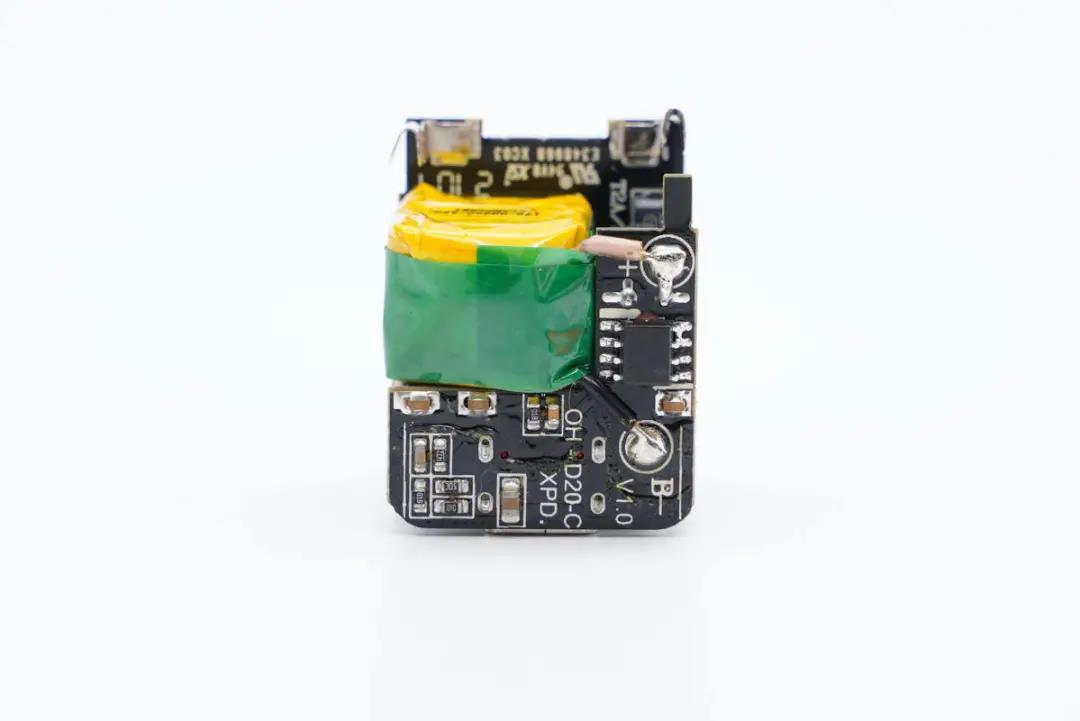

輸出端小板背面有一顆同步整流芯片。

正面有濾波電容和協議芯片，電容外套膠套絕緣。

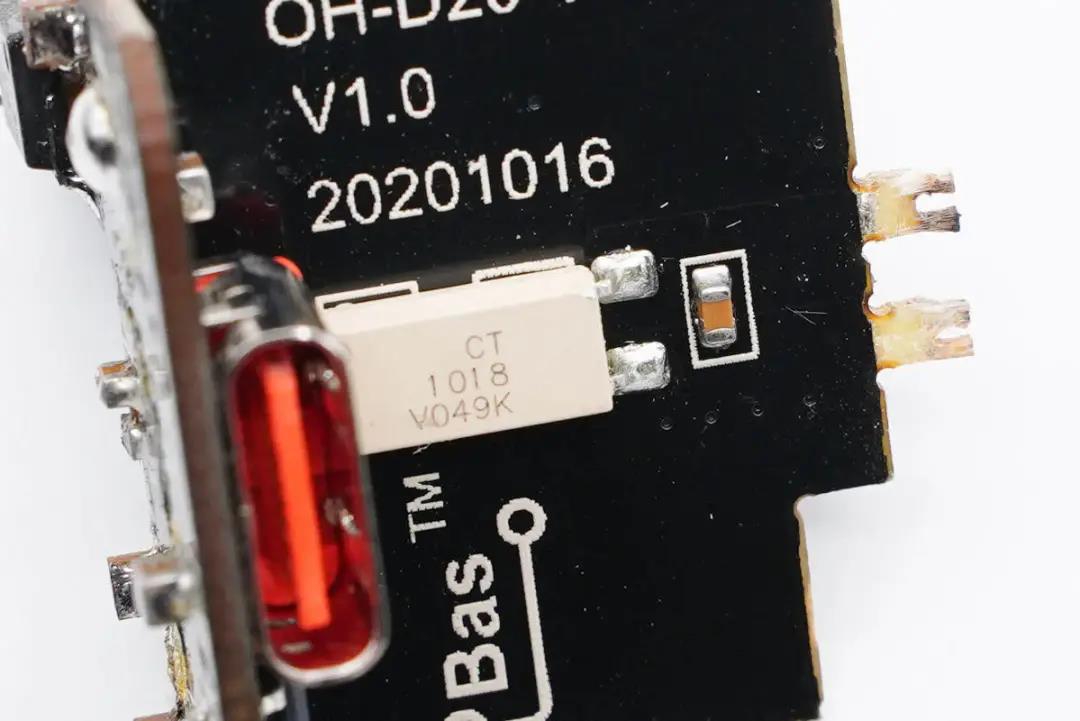

連接小板上設有一顆CT 1018光耦，用于初級次級通信，反饋輸出電壓。

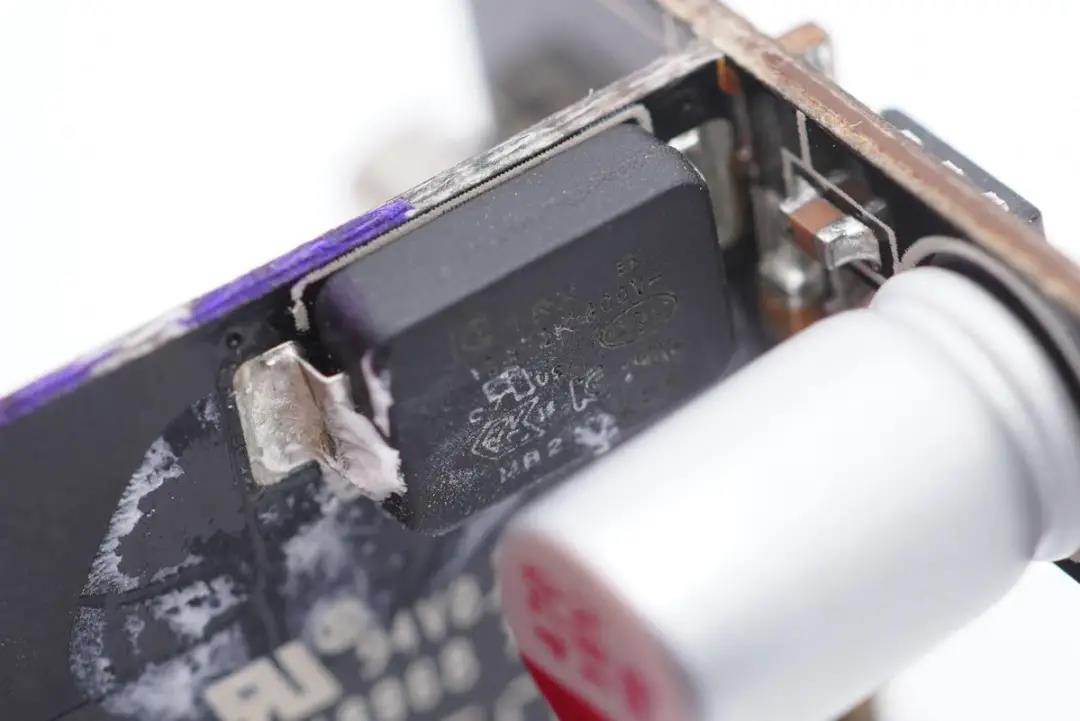

背面一顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

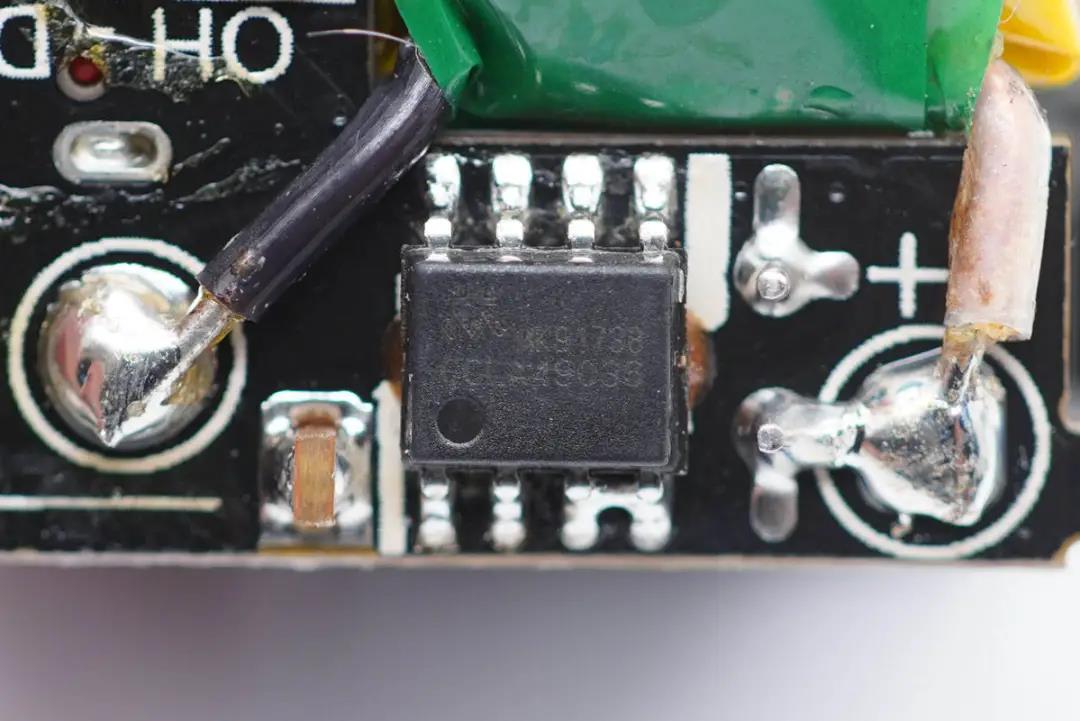

同步整流芯片特寫，絲印MK91738。

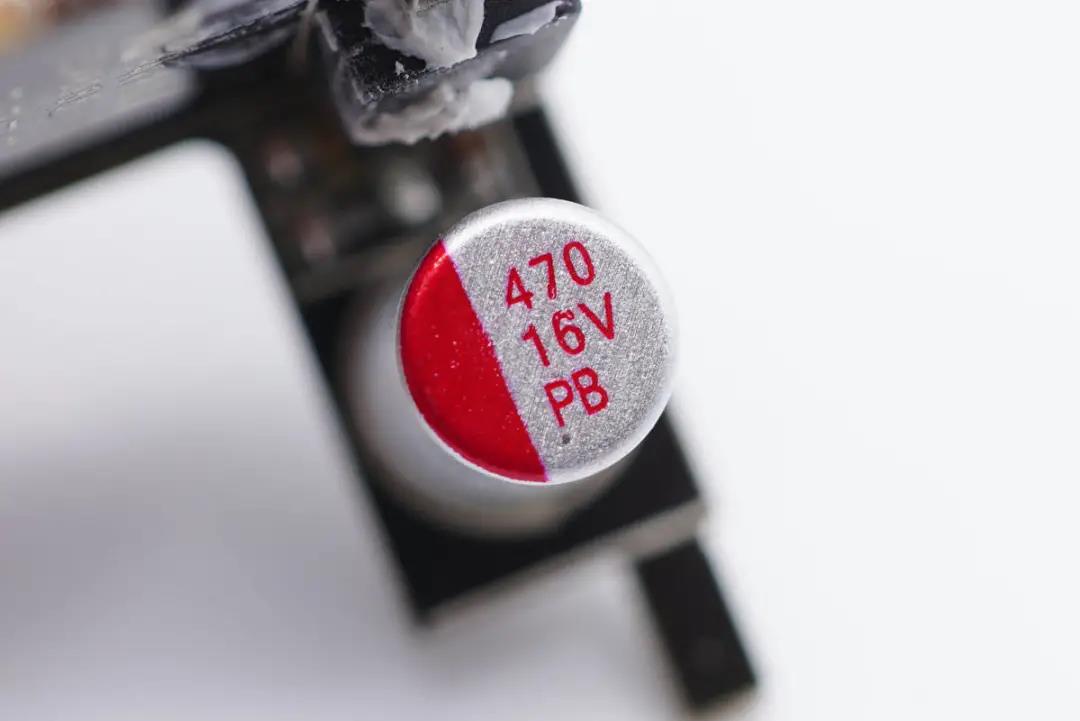

輸出濾波固態電容規格為16V 470μF。

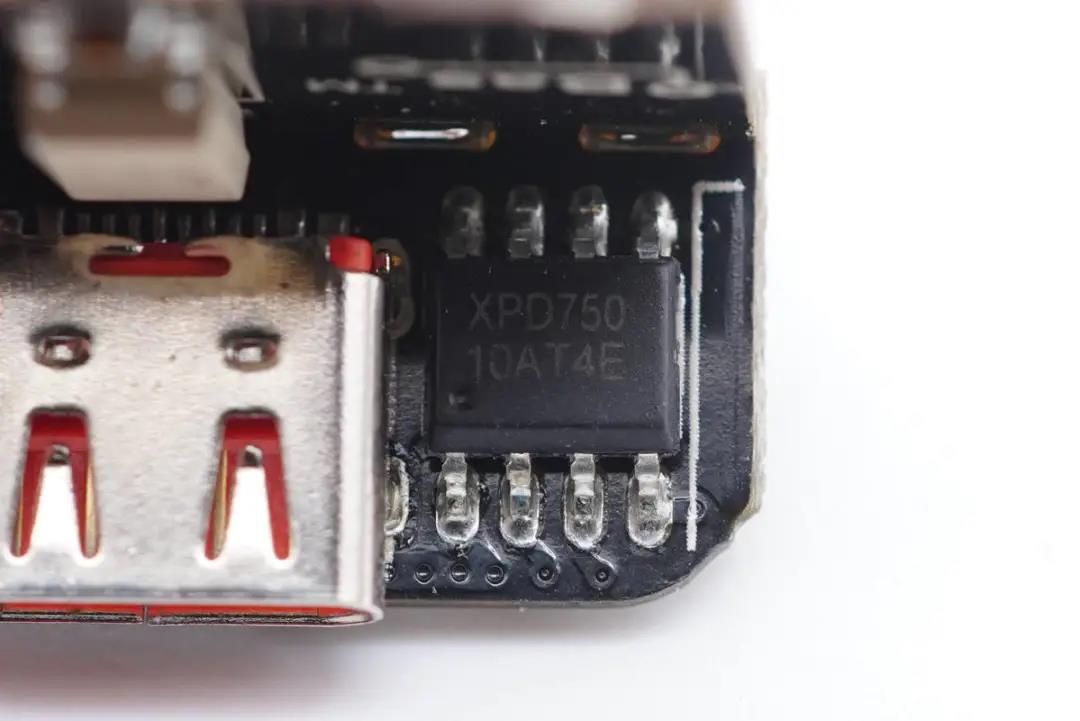

協議芯片采用云矽半導體XPD750。XPD750通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，內部集成10mΩ VBUS通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，降低成本。采用ESOP8封裝。

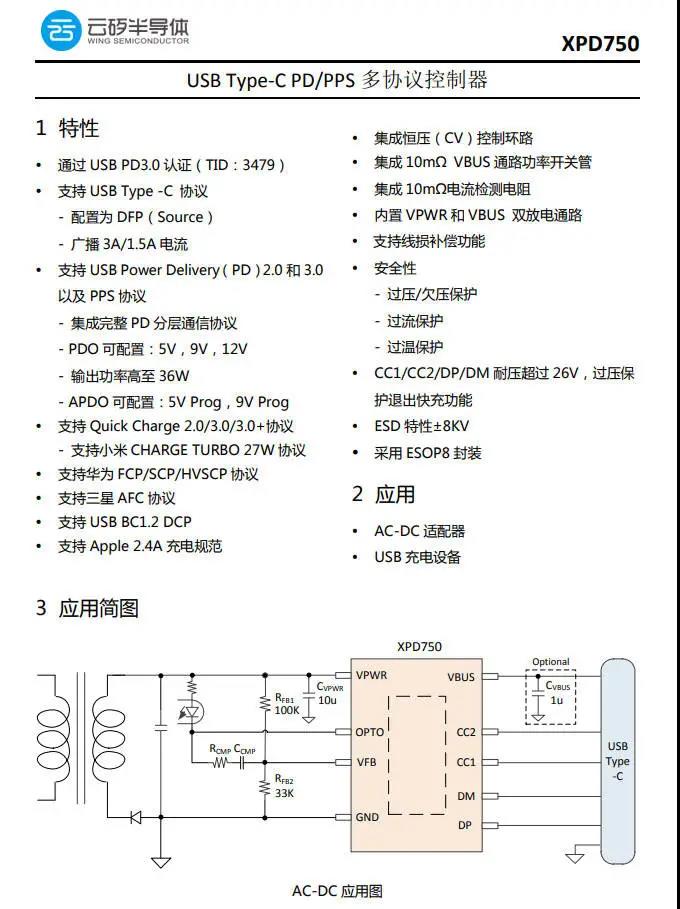

云矽半導體XPD750資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

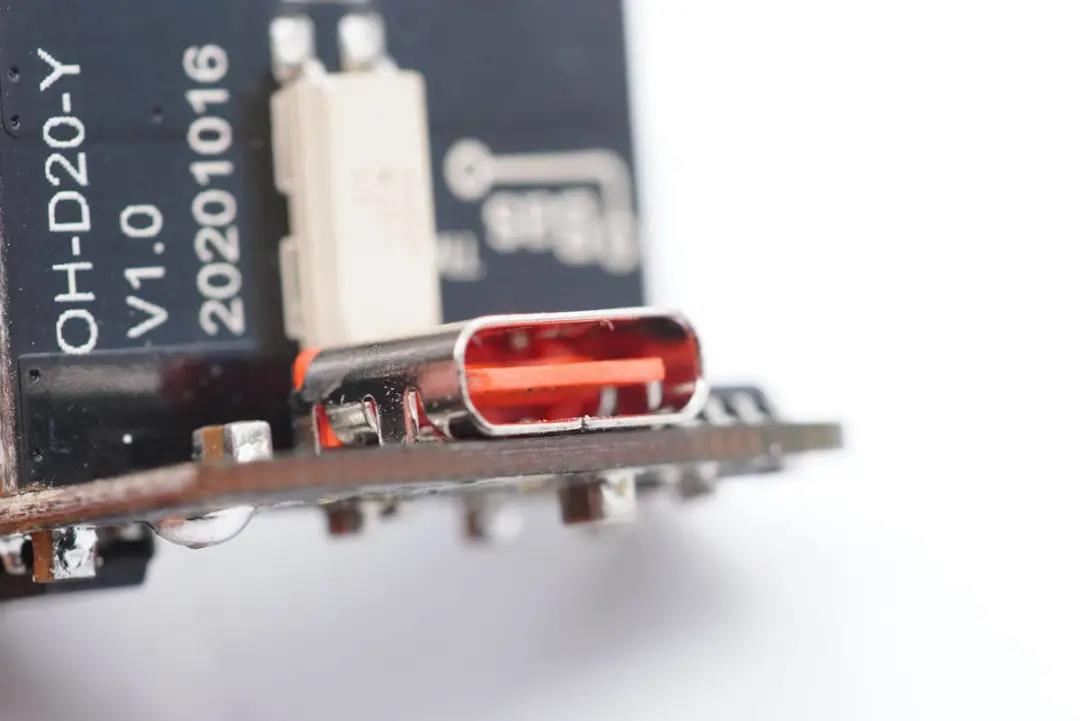

USB-C母座特寫，過孔焊接。

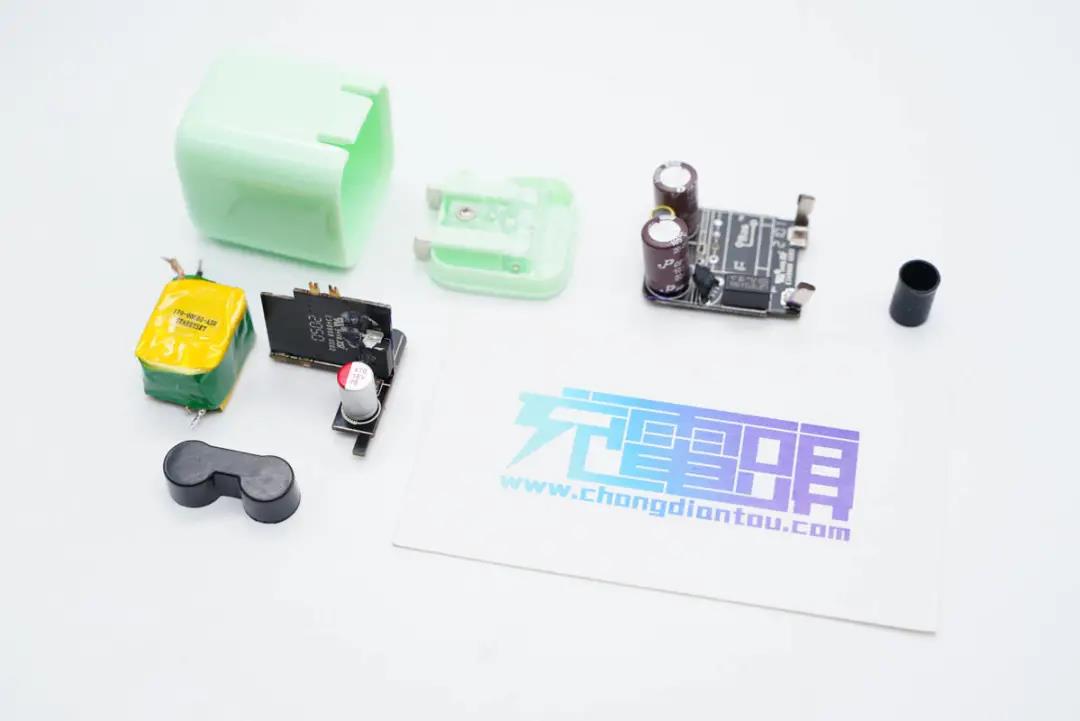

全部拆解完畢，來張全家福。

充電頭網拆解總結

這款充電器主打小巧、便攜以及20W快充，具備PPS電壓檔位，整體兼容性不錯。充電器加上線很便宜，可以說非常的具有性價比。充電頭網通過拆解了解到，PCBA模塊為工字結構，另外打膠加固，初次級濾波電容都做了絕緣處理，細節講究。充電器采用了必易微KP22308WGA主控加MK91738同步整流芯片，還采用了云矽半導體XPD750認證協議芯片，整套方案也很可靠。
